1. ആമുഖം
വാങ്ങിയതിന് നന്ദി.asing the SMART SENSOR Digital Anemometer AS806. This compact and lightweight device is designed for accurate measurement of wind speed and wind temperature. It features multiple functions including current, maximum, minimum, and average value display, data hold, manual/auto power off, low battery indication, and backlight. Please read this manual thoroughly before use to ensure proper operation and to extend the life of your device.
2 സുരക്ഷാ വിവരങ്ങൾ
- ഉപകരണം ഡിസ്അസംബ്ലിംഗ് ചെയ്യാനോ പരിഷ്ക്കരിക്കാനോ ശ്രമിക്കരുത്.
- ഉപകരണം വെള്ളത്തിൽ നിന്നും ഉയർന്ന ആർദ്രതയുള്ള അന്തരീക്ഷത്തിൽ നിന്നും അകറ്റി നിർത്തുക.
- ഉപകരണത്തെ തീവ്രമായ താപനിലയിലോ നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിലോ ദീർഘനേരം തുറന്നുകാട്ടുന്നത് ഒഴിവാക്കുക.
- ഉപകരണം ദീർഘനേരം ഉപയോഗിക്കുന്നില്ലെങ്കിൽ, ചോർച്ച തടയാൻ ബാറ്ററി നീക്കം ചെയ്യുക.
- Handle the impeller carefully to prevent damage.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
3.1 ഘടകങ്ങൾ
The SMART SENSOR AS806 Digital Anemometer consists of a main body with an LCD display and an integrated impeller for wind speed measurement.

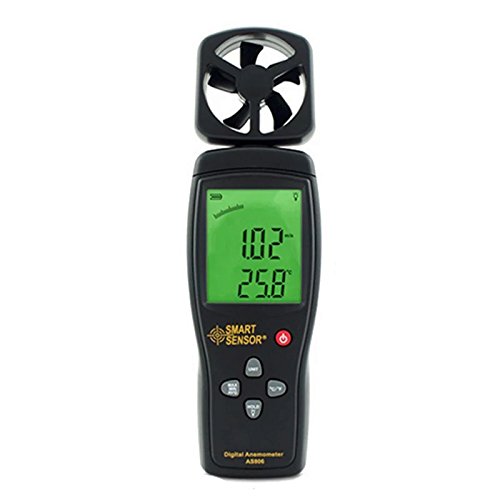

ചിത്രം 1: മുൻഭാഗം view of the SMART SENSOR AS806 Digital Anemometer.
ചിത്രം 2: പിന്നിലേക്ക് view of the device, showing the battery compartment.
3.2 ഡിസ്പ്ലേയും ബട്ടണുകളും
The device features an LCD display that shows measurement readings and various indicators. Control buttons allow for mode selection, unit conversion, data hold, and backlight activation.
ചിത്രം 3: വിശദമായി view of the LCD display and control buttons. Key elements include the measurement section (impeller), LCD display, ON/OFF button, wind unit selection, Max/Min/Avg function, °C/°F conversion, and Data Hold/Backlight button.

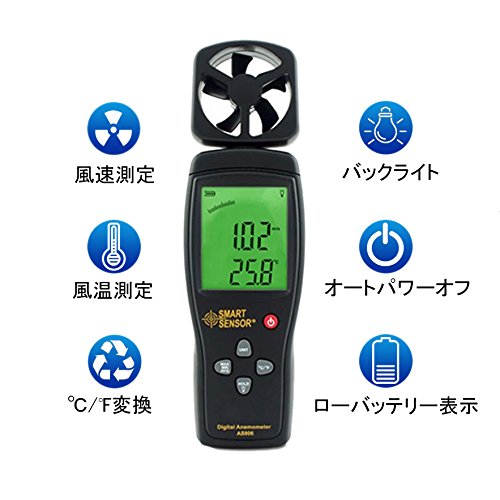

ചിത്രം 4: ഓവർview of key features: Wind Speed Measurement, Wind Temperature Measurement, °C/°F Conversion, Backlight, Auto Power Off, and Low Battery Indicator.
4 സ്പെസിഫിക്കേഷനുകൾ
4.1 സാങ്കേതിക പാരാമീറ്ററുകൾ
| പരാമീറ്റർ | മൂല്യം |
|---|---|
| കാറ്റിന്റെ വേഗത പരിധി | 0.3 ~ 45 മീ / സെ |
| കാറ്റിന്റെ വേഗത കൃത്യത | ±3% + 0.1 |
| കാറ്റിൻ്റെ വേഗത യൂണിറ്റുകൾ | m/s, Ft/min, Knots, km/h, Mph |
| കാറ്റിന്റെ താപനില പരിധി | 0 ~ 45 °C |
| കാറ്റിന്റെ താപനില കൃത്യത | ±2 °C |
| റെസലൂഷൻ | 0.001 m/s |
| Max/Min/Average Value | അതെ |
| °C/°F പരിവർത്തനം | അതെ |
| ബാക്ക്ലൈറ്റ് | അതെ |
| മാനുവൽ/ഓട്ടോ പവർ ഓഫ് | അതെ |
| അനലോഗ് ഡിസ്പ്ലേ | അതെ |
| ഡാറ്റ ഹോൾഡ് പ്രവർത്തനം | അതെ |
4.2 പൊതു സവിശേഷതകൾ
- വൈദ്യുതി വിതരണം: 9V ബാറ്ററി
- ഭാരം: 170 ഗ്രാം
- അളവുകൾ: 220 x 65 x 30 മിമി
- മെറ്റീരിയൽ: Plastic PCB
- UPC: 799789670206

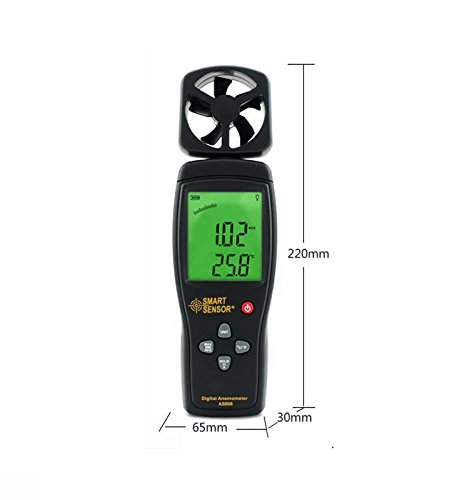

Figure 5: Device dimensions: 220mm (height), 65mm (width), 30mm (depth).
5. സജ്ജീകരണം
5.1 ബാറ്ററി ഇൻസ്റ്റാളേഷൻ
- ഉപകരണത്തിന്റെ പിൻഭാഗത്ത് ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ കണ്ടെത്തുക (ചിത്രം 2 കാണുക).
- കമ്പാർട്ട്മെന്റ് തുറക്കാൻ കവർ താഴേക്ക് സ്ലൈഡ് ചെയ്യുക.
- Insert a 9V battery, ensuring the correct polarity (+/-).
- ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ അതിന്റെ സ്ഥാനത്ത് ക്ലിക്ക് ചെയ്യുന്നത് വരെ മുകളിലേക്ക് സ്ലൈഡുചെയ്ത് അടയ്ക്കുക.
കുറിപ്പ്: ബാറ്ററി മാറ്റിസ്ഥാപിക്കേണ്ടിവരുമ്പോൾ ഡിസ്പ്ലേയിൽ ബാറ്ററി ചാർജ് കുറവാണെന്ന ഒരു സൂചകം ദൃശ്യമാകും.
Figure 6: Package contents, including the anemometer and user manual. Note: Battery is not included.
6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
6.1 പവർ ഓൺ/ഓഫ്
- ഉപകരണം ഓണാക്കാൻ, അമർത്തുക ഓൺ/ഓഫ് ബട്ടൺ.
- ഉപകരണം പവർ ഓഫ് ചെയ്യാൻ, അമർത്തിപ്പിടിക്കുക ഓൺ/ഓഫ് കുറച്ച് നിമിഷങ്ങൾക്കുള്ള ബട്ടൺ.
- The device also features an auto power-off function to conserve battery life. It will automatically shut down after a period of inactivity.
6.2 Wind Speed and Temperature Measurement
Once powered on, the device will immediately begin measuring wind speed and temperature. Hold the device so that the impeller faces the wind source for accurate readings. The current wind speed and temperature will be displayed on the LCD.
6.3 യൂണിറ്റ് പരിവർത്തനം
- Wind Speed Units: അമർത്തുക യൂണിറ്റ് button to cycle through available wind speed units: m/s, Ft/min, Knots, km/h, Mph.
- താപനില യൂണിറ്റുകൾ: അമർത്തുക ° C/° F button to switch between Celsius and Fahrenheit for temperature display.
6.4 ഡാറ്റ ഹോൾഡ് പ്രവർത്തനം
ഡിസ്പ്ലേയിൽ നിലവിലെ റീഡിംഗുകൾ ഫ്രീസ് ചെയ്യാൻ, പിടിക്കുക button. Press it again to release the hold and resume live measurement.
6.5 ബാക്ക്ലൈറ്റ്
To activate the display backlight for better visibility in low-light conditions, press the വെളിച്ചം button (often combined with HOLD). Press it again to turn off the backlight.
6.6 Max/Min/Average Measurement
The device can display the maximum, minimum, and average wind speed values recorded during a measurement session. Refer to the specific button labeled for these functions (e.g., പരമാവധി/മിനിറ്റ്/എവിജി or similar) and press it to cycle through these modes.
7. പരിപാലനം
- വൃത്തിയാക്കൽ: മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിച്ച് ഉപകരണം തുടയ്ക്കുക. അബ്രസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
- സംഭരണം: Store the device in a cool, dry place when not in use. Remove the battery for long-term storage.
- Impeller Care: Ensure the impeller is free from dust and debris for accurate readings. Avoid touching the impeller blades directly.
8. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഉപകരണം പവർ ഓണാക്കുന്നില്ല. | കുറഞ്ഞതോ ഡെഡ് ബാറ്ററിയോ; തെറ്റായ ബാറ്ററി ഇൻസ്റ്റാളേഷൻ. | Replace the 9V battery; ensure correct polarity. |
| കൃത്യമല്ലാത്ത വായനകൾ. | Impeller obstructed; device not positioned correctly. | Clear any obstructions from the impeller; ensure impeller faces the wind directly. |
| ഡിസ്പ്ലേ മങ്ങിയതോ ശൂന്യമോ ആണ്. | ബാറ്ററി കുറവാണ്; ബാക്ക്ലൈറ്റ് ഓഫാണ്. | Replace battery; press the backlight button. |
9. വാറൻ്റിയും പിന്തുണയും
This product comes with a manufacturer's warranty. Please refer to the warranty card included in the package for details regarding coverage and duration. For technical support or warranty claims, please contact your retailer or the manufacturer directly.
