1. ആമുഖം
വാങ്ങിയതിന് നന്ദി.asing the KECAG CD Player. This versatile device offers multiple functions including CD playback, Bluetooth 3.0 connectivity, full-band FM radio, USB MP3 playback, and 3.5mm audio input/output. It features built-in HiFi stereo speakers for outstanding sound quality and can be easily mounted on a wall or placed on a desk. This manual provides detailed instructions for setup, operation, and maintenance to ensure optimal performance and longevity of your device.
2. പാക്കേജ് ഉള്ളടക്കം
അൺബോക്സിംഗ് ചെയ്യുമ്പോൾ പാക്കേജ് ഉള്ളടക്കങ്ങൾ പരിശോധിക്കുക:
- സിഡി പ്ലെയർ x 1
- 5V-2A USB അഡാപ്റ്റർ x 1
- റിമോട്ട് കൺട്രോൾ x 1
- Wall-mounted kit x 1
- Wall-mounted plate x 1
- User manual x 1 (This document)
- Player desk stand x 1
- 3.5mm ആൺ-ടു-മെയിൽ ഓഡിയോ കേബിൾ x 1
Image: All components included in the KECAG CD Player package, including the player, remote, power adapter, cables, wall mount kit, and desk stand.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
Familiarize yourself with the main components and controls of your KECAG CD Player.
ചിത്രം: വിശദമായത് view of the KECAG CD Player's side and top, highlighting the 3.5mm input/output jack, USB port, power cord (pull-switch), MODE button, Volume controls, and Previous/Next buttons.
- A. 3.5mm Input/Output Jack: For connecting headphones, external speakers, or AUX input from other devices.
- B. USB Port: For playing MP3/WMA files from a U-disk.
- C. Power Cord (Pull-Switch): Pull the cable to turn the unit on or off.
- D. MODE Button: Short press to cycle between CD, FM, and USB modes. Press and hold for 3 seconds to enter Bluetooth mode.
- E. Volume +/- Buttons: ഓഡിയോ ഔട്ട്പുട്ട് വോളിയം ക്രമീകരിക്കുക.
- F. Previous / Next Buttons: Navigate tracks in CD/USB mode or stations in FM mode.
- G. Remote Control: Provides full control over all functions from a distance.
4. സജ്ജീകരണം
4.1 പവർ കണക്ഷൻ
Connect the provided 5V-2A USB adaptor to the CD player and then plug it into a standard wall outlet. The unit will power on when the power cable is pulled.
4.2 വാൾ മൗണ്ടിംഗ്
To mount the CD player on a wall:
- Identify a suitable location on your wall.
- Use the wall-mounted plate as a template to mark the drilling points.
- Drill holes and insert the wall anchors (if necessary).
- Secure the wall-mounted plate to the wall using the provided screws.
- Carefully slide the CD player onto the mounted plate until it clicks securely into place.
Image: The KECAG CD Player elegantly mounted on a white wall in a bedroom setting, demonstrating its vertical loading and space-saving design.
4.3 Desk Stand Setup
To use the CD player on a desk or table:
- Attach the player desk stand to the bottom of the CD player.
- Ensure the stand is securely fastened.
- Place the assembled unit on a flat, stable surface.

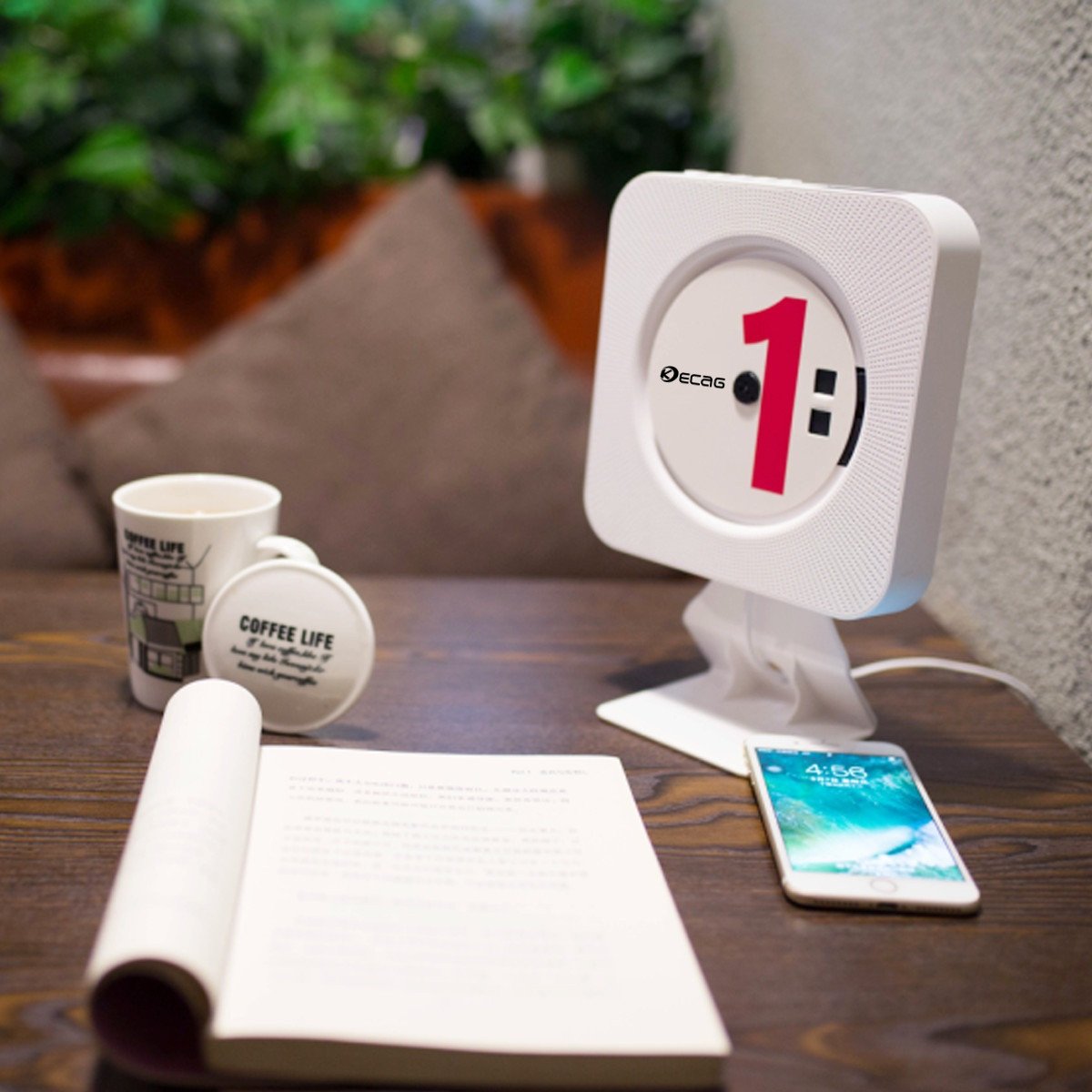

Image: The KECAG CD Player positioned on its desk stand, showcasing its compact design suitable for tabletops and office environments.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
5.1 പവർ ഓൺ/ഓഫ്
- To turn on: Pull the power cable downwards.
- To turn off: Pull the power cable downwards again.
- The remote control can also be used to power on/off if the main unit's pull-switch is in the 'on' position.
5.2 സിഡി പ്ലേബാക്ക്
- Insert a CD (CD, CD-R, CD-RW, MP3, WMA format supported) into the disc slot.
- The player will automatically detect the CD and begin playback.
- ഉപയോഗിക്കുക മുമ്പത്തേത്/അടുത്തത് buttons on the unit or remote to skip tracks.
- ഉപയോഗിക്കുക വോളിയം +/- വോളിയം ക്രമീകരിക്കാനുള്ള ബട്ടണുകൾ.
- അമർത്തുക ആവർത്തിക്കുക button on the remote for single song loop or whole disc loop.
- അമർത്തുക എബി button on the remote to set A-B repeat.
5.3 യുഎസ്ബി എംപി3 പ്ലേബാക്ക്
- Insert a U-disk (USB flash drive) containing MP3/WMA fileയുഎസ്ബി പോർട്ടിലേക്ക് എസ്.
- അമർത്തുക മോഡ് button on the unit or remote until "USB" mode is selected.
- The player will automatically begin playing files from the U-disk.
- ഉപയോഗിക്കുക മുമ്പത്തേത്/അടുത്തത് ട്രാക്കുകൾ നാവിഗേറ്റ് ചെയ്യുന്നതിനുള്ള ബട്ടണുകൾ.
5.4 എഫ്എം റേഡിയോ
- അമർത്തുക മോഡ് button on the unit or remote until "FM" mode is selected.
- The player will automatically scan and store available FM stations.
- ഉപയോഗിക്കുക മുമ്പത്തേത്/അടുത്തത് buttons to switch between stored stations.
- For manual tuning, refer to the remote control functions.
5.5 Bluetooth Connection (as a Bluetooth Speaker)
- അമർത്തിപ്പിടിക്കുക മോഡ് button for 3 seconds to enter Bluetooth mode. The unit will indicate it's ready for pairing.
- On your Bluetooth-enabled device (e.g., smartphone, tablet), search for "KECAG" in the Bluetooth settings.
- Select "KECAG" to pair. Once connected, you can play audio from your device through the CD player's speakers.
- Note: This CD player functions as a Bluetooth receiver only. It cannot transmit Bluetooth audio to other Bluetooth speakers or headphones.
5.6 AUX Input/Output
- AUX ഇൻപുട്ട്: Connect an external audio device (e.g., mobile phone, tablet, laptop) to the 3.5mm AUX input jack on the CD player using the provided 3.5mm male-to-male audio cable. Press the മോഡ് button until "AUX" mode is selected. The CD player will now act as a wired speaker for your external device.
- ഓക്സ് ഔട്ട്പുട്ട്: Connect the 3.5mm AUX output jack of the CD player to an external wired speaker or headphones using a 3.5mm audio cable. This allows you to output the CD player's audio to a different sound system.
6. പരിപാലനം
- വൃത്തിയാക്കൽ: യൂണിറ്റിന്റെ പുറംഭാഗം വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. അബ്രസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
- ഡിസ്ക് കൈകാര്യം ചെയ്യൽ: Always handle CDs by their edges. Avoid touching the playing surface. Store CDs in their cases when not in use to prevent scratches and dust accumulation.
- വെൻ്റിലേഷൻ: Ensure the unit has adequate ventilation. Do not block the speaker grilles or place the unit in an enclosed space without airflow.
- പവർ ഓഫ്: ദീർഘനേരം ഉപയോഗിക്കാത്തപ്പോൾ, വാൾ ഔട്ട്ലെറ്റിൽ നിന്ന് പവർ അഡാപ്റ്റർ വിച്ഛേദിക്കുക.
7. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| യൂണിറ്റ് പവർ ഓണാക്കുന്നില്ല. | Power cable not pulled, power adapter not connected, or power outlet issue. | Ensure the power cable is pulled to the ON position. Check if the power adapter is securely connected to both the unit and a working wall outlet. |
| സിഡി പ്ലേ ചെയ്യുകയോ ഒഴിവാക്കുകയോ ചെയ്യുന്നില്ല. | CD is dirty, scratched, or inserted incorrectly. Incorrect disc format. | Clean the CD with a soft, lint-free cloth. Check for deep scratches. Ensure the CD is inserted correctly with the label side facing outwards. Verify the disc format is supported (CD, CD-R, CD-RW, MP3, WMA). |
| ശബ്ദമില്ല. | Volume too low, incorrect mode selected, or external audio device issue. | Increase the volume. Ensure the correct mode (CD, USB, FM, Bluetooth, AUX) is selected. If using AUX, check the connection and volume on the external device. |
| ബ്ലൂടൂത്ത് ജോടിയാക്കൽ പരാജയപ്പെട്ടു. | CD player not in Bluetooth pairing mode, or device too far. | Press and hold the MODE button for 3 seconds to enter Bluetooth pairing mode. Ensure your device's Bluetooth is on and within range (approx. 10 meters). |
| എഫ്എം റേഡിയോ റിസപ്ഷൻ മോശമാണ്. | ദുർബലമായ സിഗ്നൽ അല്ലെങ്കിൽ ഇടപെടൽ. | Adjust the position of the unit to improve reception. Avoid placing near other electronic devices that may cause interference. |
| റിമോട്ട് കൺട്രോൾ പ്രവർത്തിക്കുന്നില്ല. | Battery depleted or obstruction. | Replace the battery in the remote control. Ensure there are no obstructions between the remote and the CD player. |
8 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ നമ്പർ | കെസി -808 |
| Disc Format Support | CD, CD-R, CD-RW, MP3, WMA |
| റേഡിയോ ആവൃത്തി | 87.5KHZ-108.0MHZ |
| സ്പീക്കർ | 45mm*2 |
| റേറ്റുചെയ്ത ഇംപെഡൻസ് | 3Ω |
| സ്പീക്കർ ഔട്ട്പുട്ട് | 3W*2 (Total 6 Watts RMS) |
| വൈദ്യുതി വിതരണം | AC100V-220V, 50HZ/60HZ (via 5V-2A USB adaptor) |
| Power/Switch Cable Length | 2.3മീ |
| അളവുകൾ (പ്രധാന യൂണിറ്റ്) | 189 x 189 x 37mm (approx. 19.05 x 19.05 x 3.81 cm) |
| മൊത്തം ഭാരം | 540g (approx. 544.31 g) |
| ബ്ലൂടൂത്ത് പതിപ്പ് | 3.0 |
| കണക്റ്റിവിറ്റി ടെക്നോളജി | ഓക്സിലറി, ബ്ലൂടൂത്ത്, യുഎസ്ബി |
| പ്രത്യേക സവിശേഷതകൾ | FM Radio, Bluetooth, HiFi Speakers, Vertical Loading, Wall Mountable |
9. വാറൻ്റിയും പിന്തുണയും
The KECAG CD Player comes with a 1-year warranty from the date of purchase, covering manufacturing defects. Please retain your proof of purchase for warranty claims.
For technical support, troubleshooting assistance, or warranty inquiries, please contact KECAG customer service through the retailer where you purchased the product or refer to the contact information provided on the product packaging or KECAG's official webസൈറ്റ്.
പ്രധാനപ്പെട്ടത്: Do not attempt to repair the unit yourself. Unauthorized repairs may void your warranty and could cause damage to the device or personal injury.
