1. ആമുഖം
Thank you for choosing the Duluth Forge Ventless Dual Fuel Log Set. This manual provides essential information for the safe and efficient installation, operation, and maintenance of your new log set. Please read all instructions carefully before use and retain this manual for future reference.
2 സുരക്ഷാ വിവരങ്ങൾ
മുന്നറിയിപ്പ്: തെറ്റായ ഇൻസ്റ്റാളേഷൻ, ക്രമീകരണം, മാറ്റം വരുത്തൽ, സർവീസ് അല്ലെങ്കിൽ അറ്റകുറ്റപ്പണി എന്നിവ പരിക്കിനോ സ്വത്ത് നാശത്തിനോ കാരണമാകും. ഈ മാനുവൽ കാണുക. സഹായത്തിനോ കൂടുതൽ വിവരങ്ങൾക്കോ, യോഗ്യതയുള്ള ഒരു ഇൻസ്റ്റാളറെയോ സർവീസ് ഏജൻസിയെയോ ഗ്യാസ് വിതരണക്കാരനെയോ സമീപിക്കുക.
- ഇൻഡോർ ഉപയോഗത്തിന് മാത്രം: This appliance is designed for indoor use exclusively.
- Vent-Free Operation: This unit is vent-free, meaning it does not require an outside duct or chimney. However, proper clearance and ventilation are crucial for safe operation.
- ഓക്സിജൻ ഡിപ്ലിഷൻ സെൻസർ (ODS): Equipped with a safety pilot O.D.S. that automatically shuts off the unit if oxygen levels in the room become too low.
- Altitude Restriction: Vent-free heaters do not operate at elevations above 4,500 feet altitude.
- പ്രാദേശിക നിയന്ത്രണങ്ങൾ: This item is not for sale to residents in California. Always check your local regulations and codes before purchasinജി, ഇൻസ്റ്റാളേഷൻ.
- ഇന്ധന തരം: Operates off Natural Gas or Liquid Propane. Ensure the correct fuel type is used and connections are secure.
- Minimum Firebox Size: Required firebox dimensions are 20” H x 34” W in front (23” W at rear) x 15” D.
3. ഉൽപ്പന്ന സവിശേഷതകൾ
- ഹീറ്റ് ഔട്ട്പുട്ട്: 33,000 BTU, 1,300 ചതുരശ്ര അടി വരെ ചൂടാക്കാൻ കഴിയും.
- Dual Fuel Technology: Operates on either Natural Gas or Liquid Propane.
- തെർമോസ്റ്റാറ്റ് നിയന്ത്രണം: Automatically cycles the burner on and off to maintain a desired room temperature.
- റിയലിസ്റ്റിക് ഡിസൈൻ: Features 9 hand-painted ceramic logs with intricate detailing for a natural appearance.
- Ember Burner Chassis: Provides a row of flames and a glowing ember bed for a lifelike fire effect.
- ഉയർന്ന കാര്യക്ഷമത: 99.9% efficient, contributing to heating bill savings.
- ജ്വലനം: Battery-assisted Piezo ignition (1 AAA battery included).
- സുരക്ഷാ സാക്ഷ്യപ്പെടുത്തിയത്: ANSI Certified System and PFS Approved.
4. ബോക്സിൽ എന്താണുള്ളത്?
Your Duluth Forge Ventless Dual Fuel Log Set package includes the following components:
- U-Burner Chassis - Qty. 1
- Hand Painted Ceramic Logs - Qty. 9
- Bag of Embers - Qty. 1
- Hardware Pack - Qty. 1
Image: Components included in the Duluth Forge Ventless Dual Fuel Log Set package.
5. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
Follow these steps for proper setup and installation. It is recommended to have a qualified professional perform the gas connection.
5.1 Firebox Requirements
Ensure your firebox meets the minimum size requirements:
- ഉയരം: 20 ഇഞ്ച്
- Width (front): 34 inches
- Width (rear): 23 inches
- ആഴം: 15 ഇഞ്ച്

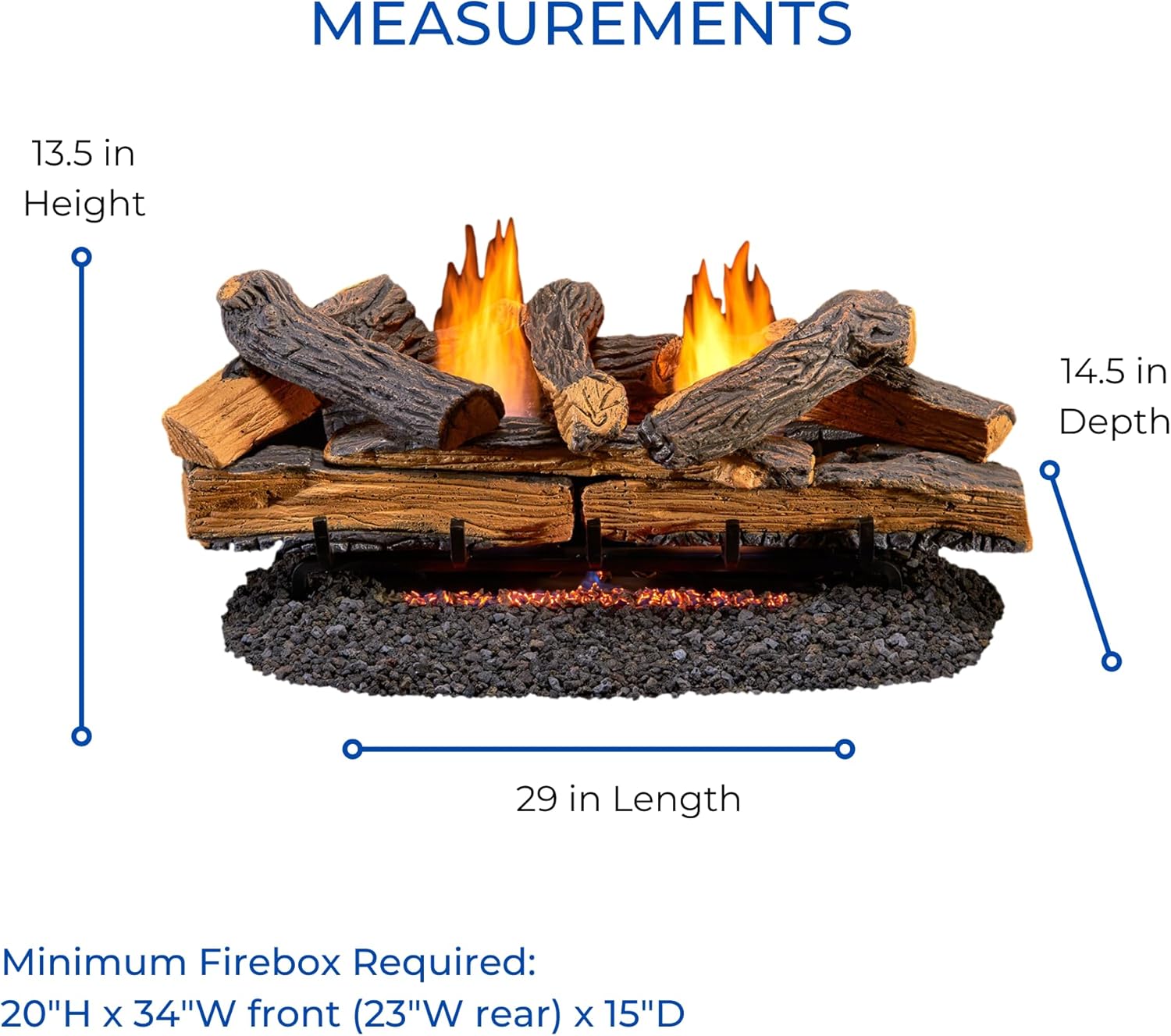

Image: Dimensions of the log set and required firebox space.
5.2 ഗ്യാസ് കണക്ഷൻ
The log set is designed for dual fuel operation (Natural Gas or Liquid Propane). Ensure the gas supply is turned off before making any connections. Connect the gas line to the U-burner chassis according to local codes and manufacturer instructions. A qualified technician should perform this step.
5.3 Log Placement
Carefully arrange the 9 ceramic logs on the U-burner chassis. The logs are designed to fit together in a specific pattern to optimize flame appearance and heat distribution. Refer to the log placement diagram provided in the separate detailed instruction sheet for your specific model. Incorrect log placement can affect performance and safety.
Image: Natural appearance of the log set with hand-painted logs and embers.
5.4 Ember Material Application
Distribute the included bag of glowing ember material evenly over the burner pan, ensuring not to block any burner ports. This material enhances the realistic glowing effect of the fire.
5.5 Piezo Ignition Battery
Install the included 1 AAA battery into the electronic Piezo ignition system. This battery powers the ignition for easy startup.
Video: Duluth Forge Product Overview
Description: This video provides a general overview of the Duluth Forge Ventless Gas Log Set, highlighting its features and aesthetic appeal.
Video: Vent Free Dual Fuel Log Set, Split Red Oak 2022
Description: This video showcases the Duluth Forge Vent Free Dual Fuel Log Set in Split Red Oak, demonstrating its operation and realistic flame.
6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
6.1 ജ്വലനം
- ഗ്യാസ് വിതരണം ഓണാണെന്ന് ഉറപ്പാക്കുക.
- Locate the Piezo ignition button and the control knob on the unit.
- Press and hold the control knob while turning it to the PILOT position.
- While holding the knob, repeatedly press the Piezo ignition button until the pilot flame ignites. Continue to hold the control knob for 30-60 seconds after ignition to ensure the thermocouple is heated.
- Once the pilot is stable, release the control knob. If the pilot extinguishes, repeat the process.
- To ignite the main burner, turn the control knob from the PILOT position to the desired heat setting.
Image: Thermostat controls and Piezo ignition.
6.2 തെർമോസ്റ്റാറ്റ് നിയന്ത്രണം
This log set features thermostat control to maintain a consistent room temperature. Once the main burner is lit, you can adjust the control knob to your preferred heat setting. The unit will automatically cycle on and off to maintain the set temperature.
6.3 യൂണിറ്റ് ഷട്ട് ഡൗൺ ചെയ്യുന്നു
- To turn off the main burner, turn the control knob to the PILOT position. The pilot flame will remain lit.
- To completely shut off the unit, turn the control knob to the OFF position. It is recommended to turn off the main gas supply valve if the unit will not be used for an extended period.
7. പരിപാലനം
പതിവ് അറ്റകുറ്റപ്പണികൾ മികച്ച പ്രകടനവും സുരക്ഷയും ഉറപ്പാക്കുന്നു.
- വൃത്തിയാക്കൽ: Keep the log set and burner area free from dust and debris. Use a soft brush or vacuum cleaner. Do not use abrasive cleaners.
- Log Inspection: Periodically inspect the ceramic logs for any cracks or damage. Replace damaged logs immediately. Ensure logs are correctly positioned.
- Pilot and Burner Inspection: Annually, have a qualified service technician inspect the pilot and main burner for proper operation and cleanliness.
- ODS System: ടി ചെയ്യരുത്amper with the Oxygen Depletion Sensor. If the unit frequently shuts off, consult a service technician.
8. പ്രശ്നപരിഹാരം
If you experience issues with your log set, refer to the following common problems and solutions. For persistent issues, contact a qualified service technician.
- Unit does not ignite: Check if the gas supply is on. Ensure the AAA battery in the Piezo ignitor is fresh and correctly installed. Verify the pilot light procedure is followed correctly.
- Pilot light will not stay lit: Ensure the control knob is held down long enough after pilot ignition (30-60 seconds) to heat the thermocouple. Check for drafts or blockages around the pilot assembly.
- പ്രധാന ബർണർ കത്തുന്നില്ല: Ensure the pilot light is lit. Check that the control knob is turned to a heat setting beyond the PILOT position.
- Unit shuts off unexpectedly: This may indicate the ODS system has activated due to low oxygen levels. Ensure adequate ventilation in the room. Do not operate the unit in unventilated spaces.
- അസാധാരണമായ ദുർഗന്ധം: A slight odor may be present during the first few uses as manufacturing oils burn off. If strong or persistent odors occur, shut off the unit and ventilate the area, then contact a service technician.
9 സ്പെസിഫിക്കേഷനുകൾ
| സ്പെസിഫിക്കേഷൻ | വിശദാംശങ്ങൾ |
|---|---|
| ബ്രാൻഡ് | ദുലുത്ത് ഫോർജ് |
| മോഡലിൻ്റെ പേര് | Dual Fuel (DLS-30T-1) |
| പവർ ഉറവിടം | Gas Powered (Natural Gas or Liquid Propane) |
| ഉൽപ്പന്ന അളവുകൾ | 15"D x 34"W x 20"H |
| മെറ്റീരിയൽ | സെറാമിക് |
| ഫിനിഷ് തരം | ചായം പൂശി |
| ഇൻസ്റ്റലേഷൻ തരം | ബിൽറ്റ് ഇൻ |
| ഹീറ്റ് ഔട്ട്പുട്ട് | 33,000 ബ്രിട്ടീഷ് തെർമൽ യൂണിറ്റുകൾ |
| പ്രത്യേക ഫീച്ചർ | Safety Shut Off (ODS) |
| ശൈലി | തെർമോസ്റ്റാറ്റ് നിയന്ത്രണം |
| നിറം | Split Red Oak |
| മുറിയുടെ തരം | കിടപ്പുമുറി, സ്വീകരണമുറി |
| വെൻ്റിലേഷൻ തരം | വെന്റ് ഫ്രീ |
| ചൂടാക്കൽ കവറേജ് | 1,300 ചതുരശ്ര അടി വരെ |
| ഉൾപ്പെടുത്തിയ ഘടകങ്ങൾ | Embers, Hardware Kit, U-Burner Chassis, Ceramic Logs |
| ഇനത്തിൻ്റെ ഭാരം | 21 പൗണ്ട് |
| ബാറ്ററികൾ | 1 AAA ബാറ്ററി ആവശ്യമാണ് (ഉൾപ്പെടുന്നു) |
| സർട്ടിഫിക്കേഷനുകൾ | ANSI Certified System, PFS Approved |
10. വാറൻ്റിയും പിന്തുണയും
10.1 വാറൻ്റി വിവരങ്ങൾ
This Duluth Forge Ventless Dual Fuel Log Set comes with a പരിമിത വാറൻ്റി. Please refer to the warranty card included in your package for specific terms, conditions, and duration of coverage. Keep your proof of purchase for any warranty claims.
10.2 ഉപഭോക്തൃ പിന്തുണ
For technical assistance, troubleshooting, or to inquire about replacement parts, please contact Duluth Forge customer support. Contact information can typically be found on the product packaging or the official Duluth Forge website. When contacting support, please have your model number (DLS-30T-1) and purchase information ready.
