Duluth Forge DLS-30T-2 Dual Fuel Ventless Fireplace Logs Set Instruction Manual

1. ആമുഖം

This manual provides essential information for the safe and efficient operation, installation, and maintenance of your Duluth Forge DLS-30T-2 Dual Fuel Ventless Fireplace Logs Set. Please read all instructions carefully before installation and use. Retain this manual for future reference.

2 സുരക്ഷാ വിവരങ്ങൾ

മുന്നറിയിപ്പ്: തെറ്റായ ഇൻസ്റ്റാളേഷൻ, ക്രമീകരണം, മാറ്റം വരുത്തൽ, സർവീസ് അല്ലെങ്കിൽ അറ്റകുറ്റപ്പണി എന്നിവ പരിക്കിനോ സ്വത്ത് നാശത്തിനോ കാരണമാകും. ഈ മാനുവൽ കാണുക. സഹായത്തിനോ കൂടുതൽ വിവരങ്ങൾക്കോ, യോഗ്യതയുള്ള ഒരു ഇൻസ്റ്റാളറെയോ സർവീസ് ഏജൻസിയെയോ ഗ്യാസ് വിതരണക്കാരനെയോ സമീപിക്കുക.

• ഇൻഡോർ ഉപയോഗത്തിന് മാത്രം: This appliance is designed for indoor use exclusively.
• വായുരഹിത പ്രവർത്തനം: This unit is ventless and does not require an outside duct or chimney. Ensure adequate ventilation as specified by local codes.
• ഓക്സിജൻ ഡിപ്ലിഷൻ സെൻസർ (ODS): Equipped with a Safety Pilot O.D.S. that automatically shuts down the unit if carbon monoxide or lack of oxygen is detected. Do not tampഈ സുരക്ഷാ സവിശേഷത ഉണ്ടെങ്കിലോ ഒഴിവാക്കുകയാണെങ്കിലോ.
• വാതക തരം: This unit operates on either Natural Gas or Liquid Propane. Ensure the correct gas type is used and connections are secure.
• Minimum Firebox Size: Must be installed in a masonry or agency-approved firebox with minimum dimensions of 20 inches H x 28 inches W in front (23 inches W at rear) x 15 inches D.
• പ്രൊഫഷണൽ ഇൻസ്റ്റാളേഷൻ ശുപാർശ ചെയ്യുന്നു: While installation can be straightforward, it is highly recommended to seek expert help for gas line connections to ensure safety and compliance with local regulations.

3. ഉൽപ്പന്ന സവിശേഷതകൾ

• Dual Fuel Technology: Operates on Natural Gas or Liquid Propane.
• ഉയർന്ന കാര്യക്ഷമത: 33,000 BTU output, 99.9% efficient, heating up to 1100 square feet.
• Realistic Logs: 8 hand-painted ceramic fiber logs with a stacked red oak appearance.
• തെർമോസ്റ്റാറ്റ് നിയന്ത്രണം: Automatically cycles the burner to maintain desired room temperature.
• എംബർ ബെഡ്: U-burner chassis design provides a glowing ember bed for a realistic fire effect.
• സുരക്ഷാ സവിശേഷതകൾ: Includes Oxygen Depletion Sensor (ODS) and Battery-assisted Piezo ignition.

4. ഉൾപ്പെടുത്തിയിരിക്കുന്ന ഘടകങ്ങൾ

The following components are included with your Duluth Forge DLS-30T-2 Fireplace Logs Set:

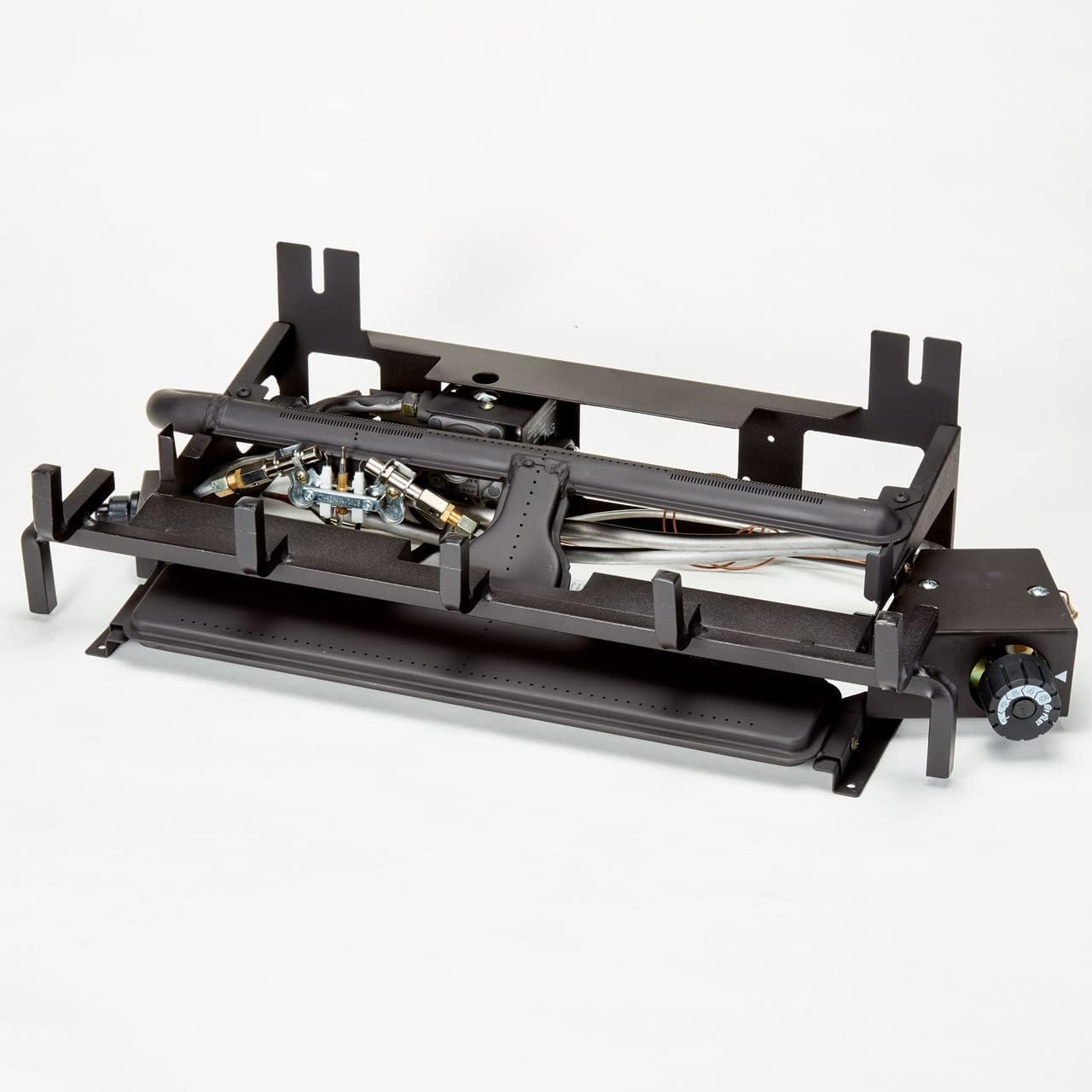

• U-Burner Chassis (Qty. 1)
• Hand Painted Ceramic Logs (Qty. 8)
• Bag of Embers (Qty. 1)
• 1 AAA Battery (for Piezo ignition)
• Hardware Pack (Qty. 1)

5. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

ശരിയായ സജ്ജീകരണത്തിനും ഇൻസ്റ്റാളേഷനും ഈ ഘട്ടങ്ങൾ പാലിക്കുക:

1. Prepare Firebox: Ensure your firebox meets the minimum size requirements: 20 inches H x 28 inches W in front (23 inches W at rear) x 15 inches D.
2. ഗ്യാസ് ലൈൻ കണക്ഷൻ: Connect the gas line to the U-burner chassis. The gas line typically enters from the bottom or side. Professional assistance is recommended for this step.
3. Place Chassis: Position the U-burner chassis within the firebox.
4. Arrange Logs: Carefully arrange the 8 hand-painted ceramic logs on the grate. Refer to the log placement diagram (if provided with packaging) for optimal flame appearance and heat distribution. Ensure the logs do not obstruct the pilot light or burner ports. The logs are designed to fit together like a puzzle.
5. Add Embers: Distribute the bag of glowing ember material around the base of the logs and over the burner for a realistic glowing effect.
6. ബാറ്ററി ഇൻസ്റ്റാൾ ചെയ്യുക: Insert the included AAA battery into the Piezo ignition system.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

To operate your Duluth Forge DLS-30T-2 Fireplace Logs Set:

1. ജ്വലനം: Use the battery-assisted Piezo ignition to light the pilot. Follow the specific ignition sequence detailed on the appliance or in the full product manual.
2. തെർമോസ്റ്റാറ്റ് നിയന്ത്രണം: Once the pilot is lit, use the thermostat control knob to select your desired heat setting. The unit will automatically cycle on and off to maintain the set temperature. There are 5 thermostatic heat settings.
3. അടച്ചുപൂട്ടൽ: To turn off the unit, rotate the thermostat control knob to the 'OFF' position.

7. പരിപാലനം

Regular maintenance ensures optimal performance and longevity of your fireplace logs set:

• വൃത്തിയാക്കൽ: Periodically inspect and clean the logs and burner area to remove any dust or debris. Ensure the unit is completely cool before cleaning.
• Log Inspection: Check ceramic logs for any cracks or damage. Replace damaged logs to maintain proper flame distribution and appearance.
• പൈലറ്റ് ലൈറ്റ്: Ensure the pilot light is clean and operating correctly. A weak or flickering pilot may indicate a need for cleaning or service.
• ഗ്യാസ് കണക്ഷനുകൾ: Annually inspect all gas connections for leaks using a soap solution.

8. പ്രശ്‌നപരിഹാരം

If you encounter issues with your fireplace logs set, consider the following:

• Unit Shuts Off Prematurely: If the unit cycles off too soon, ensure the copper thermostat sensor is not too close to the flames. It may need to be adjusted or moved slightly away from direct flame contact. Refer to the full product manual for specific sensor placement guidelines.
• ആരംഭിക്കുന്നതിനുള്ള ബുദ്ധിമുട്ട്: Check the AAA battery in the Piezo ignition. Ensure gas supply is open and the pilot light is clean.
• No Flame Adjustment: This model typically has a fixed flame height. Flame intensity is generally not adjustable beyond the thermostat settings.

For persistent issues, consult a qualified service technician.

9 സ്പെസിഫിക്കേഷനുകൾ

10. വാറൻ്റിയും പിന്തുണയും

For warranty information and customer support, please refer to the documentation included with your product packaging or contact Duluth Forge customer service directly. Specific warranty details are not provided in this manual.
