ഡൈവേഴ്‌സിറ്റിക് FP-22 കണ്ടൻസേറ്റ് റിമൂവൽ പമ്പ് യൂസർ മാനുവൽ

1. ആമുഖം

This manual provides essential instructions for the installation, operation, and maintenance of the Diversitech FP-22 Condensate Removal Pump. The FP-22 is designed to efficiently manage condensate water from furnaces and boilers, particularly in applications involving acidic and high-temperature conditions, up to 190°F (88°C).

Key features include a 22-foot maximum lift, steam-resistant electronics, vibration-dampening rubber feet, metal hang tabs for secure mounting, a built-in safety overflow switch, a check valve, and LED status indicators. The pump comes with four inlet holes, integrated P-traps, and 20 feet of 3/8" discharge tubing for a complete setup.

ചിത്രം 1.1: മുൻവശം view of the Diversitech FP-22 Condensate Removal Pump. This image shows the overall design of the pump, including the red base and black motor housing.

2 പ്രധാനപ്പെട്ട സുരക്ഷാ വിവരങ്ങൾ

ഇൻസ്റ്റാളേഷനും പ്രവർത്തനത്തിനും മുമ്പ് എല്ലാ നിർദ്ദേശങ്ങളും ശ്രദ്ധാപൂർവ്വം വായിക്കുക. ഈ നിർദ്ദേശങ്ങൾ പാലിക്കുന്നതിൽ പരാജയപ്പെടുന്നത് സ്വത്ത് നാശത്തിനോ, വ്യക്തിപരമായ പരിക്കിനോ, മരണത്തിനോ കാരണമായേക്കാം.

• Always disconnect power to the unit before performing any maintenance or service.
• Ensure the pump is installed by a qualified professional in accordance with local electrical and plumbing codes.
• പവർ കോർഡിനോ പ്ലഗ്ഗിനോ കേടുപാടുകൾ സംഭവിച്ചാൽ പമ്പ് പ്രവർത്തിപ്പിക്കരുത്.
• This pump is designed for condensate removal only. Do not use it for flammable liquids or other applications.
• Keep hands and foreign objects away from moving parts.
• The pump is rated for 120V. Ensure the power supply matches this requirement.

3. പാക്കേജ് ഉള്ളടക്കം

പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• Diversitech FP-22 Condensate Removal Pump (120V)
• 20 feet of 3/8" discharge tubing
• ഇൻസ്റ്റലേഷനും പ്രവർത്തന മാനുവലും (ഈ പ്രമാണം)

4. ഇൻസ്റ്റലേഷൻ നിർദ്ദേശങ്ങൾ

4.1 പമ്പ് സ്ഥാപിക്കൽ

The FP-22 pump can be mounted on a flat surface or suspended using the integrated metal hang tabs. For optimal noise reduction and stability, utilize the vibration-dampening rubber feet.

• Choose a stable, level location near the condensate source.
• If suspending, ensure the mounting surface is secure and can support the pump's weight when full.

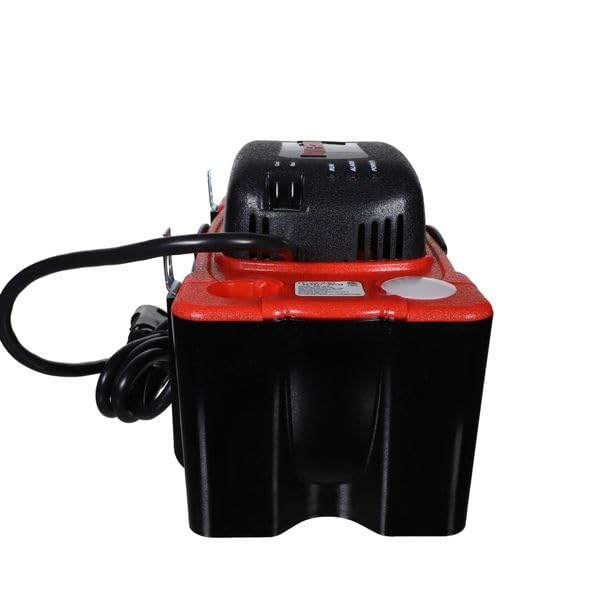

ചിത്രം 4.1: വശം view of the FP-22 pump, highlighting the metal hang tabs for secure mounting.

4.2 Condensate Inlet Connection

The pump features four inlet holes with built-in "P" traps. Connect the condensate drain line from your furnace or boiler to one of these inlets.

• Ensure a tight, leak-free connection.
• The integrated P-traps prevent odors and gases from entering the system.

4.3 Discharge Line Connection

Connect the provided 3/8" discharge tubing to the pump's discharge outlet. Route the tubing to a suitable drain location, ensuring a continuous downward slope if possible, or a clear path for the pump to lift the water.

• Avoid kinks or sharp bends in the discharge tubing.
• Secure the tubing to prevent accidental dislodgement.
• The pump includes a check valve to prevent backflow.

ചിത്രം 4.2: മുകളിൽ view of the FP-22 pump, illustrating the four inlet ports and the discharge connection point.

4.4 ഇലക്ട്രിക്കൽ കണക്ഷൻ

Connect the pump's power cord to a dedicated 120V electrical outlet. Ensure the outlet is properly grounded and protected by a circuit breaker.

• എക്സ്റ്റൻഷൻ കോഡുകൾ ഉപയോഗിക്കരുത്.
• പമ്പിന്റെ വോള്യവുമായി പവർ സപ്ലൈ പൊരുത്തപ്പെടുന്നുണ്ടോയെന്ന് പരിശോധിക്കുക.tagഇ ആവശ്യകതകൾ.

5. ഓപ്പറേഷൻ

The Diversitech FP-22 operates automatically. When condensate water fills the reservoir to a predetermined level, the internal float switch activates the pump, which then discharges the water through the discharge tubing. Once the water level drops, the pump deactivates.

5.1 LED സൂചകങ്ങൾ

The pump is equipped with LED indicators to provide status updates:

• പവർ എൽഇഡി: പമ്പിലേക്ക് വൈദ്യുതി എത്തുന്നുണ്ടെന്ന് സൂചിപ്പിക്കുന്നു.
• LED പ്രവർത്തിപ്പിക്കുക: Illuminates when the pump motor is actively running.
• അലാറം LED: Activates if the water level reaches the high-level safety overflow switch, indicating a potential issue.

5.2 Safety Overflow Switch

A built-in safety overflow switch provides an additional layer of protection. If the water level rises above the normal operating range, this switch will activate, typically shutting down the connected HVAC equipment to prevent overflow and water damage. Consult your HVAC system's manual for wiring instructions for this safety feature.

6. പരിപാലനം

Regular maintenance ensures optimal performance and extends the life of your condensate pump.

6.1 ആനുകാലിക ശുചീകരണം

• പവർ വിച്ഛേദിക്കുക: Always unplug the pump from the electrical outlet before cleaning.
• Drain Reservoir: Remove any remaining water from the reservoir.
• ശുദ്ധമായ ജലസംഭരണി: Use a mild detergent and warm water to clean the inside of the reservoir, removing any sludge or debris. Pay attention to the float switch mechanism to ensure it moves freely.
• ട്യൂബിംഗ് പരിശോധിക്കുക: Check the inlet and discharge tubing for blockages or signs of wear.
• വീണ്ടും കൂട്ടിച്ചേർക്കുക: Reconnect all tubing and plug the pump back into the power outlet.

Perform this cleaning at least once every six months, or more frequently if the condensate quality is poor or the pump is in heavy use.

7. പ്രശ്‌നപരിഹാരം

This section addresses common issues you might encounter with your FP-22 condensate pump.

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറൻ്റിയും പിന്തുണയും

For warranty information and technical support, please refer to the official Diversitech webസൈറ്റിൽ ബന്ധപ്പെടുക അല്ലെങ്കിൽ അവരുടെ ഉപഭോക്തൃ സേവന വിഭാഗവുമായി ബന്ധപ്പെടുക. വാങ്ങിയതിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.

നിർമ്മാതാവ്: DiversiTech കോർപ്പറേഷൻ

Webസൈറ്റ്: www.diversitech.com (ഉദാampലിങ്ക്, യഥാർത്ഥ ലിങ്ക് വ്യത്യാസപ്പെടാം)

For service or parts, please contact a qualified HVAC technician or the manufacturer directly.
