SKIL Circular Saw 5402 1400W 220V User Manual

ആമുഖം

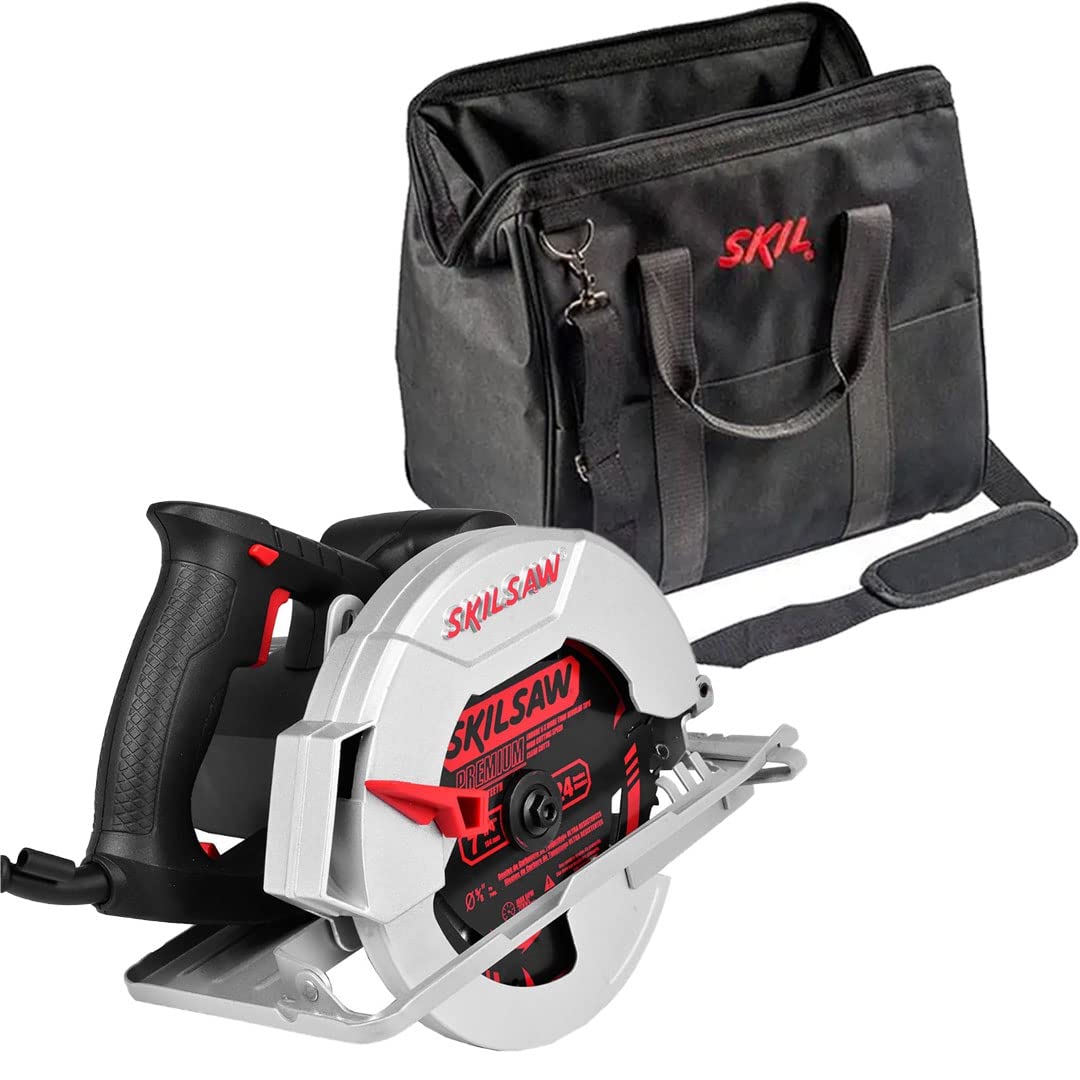

The Skil Circular Saw 5402, with 1400 Watts of power, is designed for most wood and wood-derivative cutting applications. It features a cutting capacity of up to 65 millimeters and a robust auxiliary handle for greater stability during cutting. The efficient and directed dust outlet keeps dust away from the user. Carbon brushes are easily accessible for simple and quick replacement. Blade changes are practical and safe thanks to the spindle lock button. This circular saw can perform angle cuts up to 45° with a cutting depth of 45 millimeters. Depth adjustment is easy, ensuring higher cut quality and operator safety, along with the retractable blade guard. It comes ready to use with 1 premium 24-tooth blade, 1 Allen wrench, 1 parallel guide, and 1 carrying bag. It is suitable for independent professionals and includes a 2-year warranty.

സുരക്ഷാ നിർദ്ദേശങ്ങൾ

Always follow basic safety precautions to reduce the risk of fire, electric shock, and personal injury. Read all instructions before operating this power tool.

• നേത്ര സംരക്ഷണം ധരിക്കുക: സൈഡ് ഷീൽഡുകളുള്ള സുരക്ഷാ ഗ്ലാസുകളോ സുരക്ഷാ ഗ്ലാസുകളോ എപ്പോഴും ധരിക്കുക.
• ശ്രവണ സംരക്ഷണം ധരിക്കുക: പവർ ടൂളുകളിൽ നിന്നുള്ള ശബ്ദത്തിൽ ദീർഘനേരം എക്സ്പോഷർ ചെയ്യുന്നത് കേൾവിക്ക് കേടുപാടുകൾ വരുത്തും.
• ജോലിസ്ഥലം വൃത്തിയായി സൂക്ഷിക്കുക: അലങ്കോലപ്പെട്ട പ്രദേശങ്ങൾ അപകടങ്ങൾ ക്ഷണിച്ചുവരുത്തുന്നു.
• അപകടകരമായ പരിസ്ഥിതി ഒഴിവാക്കുക: ഡിയിൽ പവർ ടൂളുകൾ ഉപയോഗിക്കരുത്amp അല്ലെങ്കിൽ നനഞ്ഞ സ്ഥലങ്ങൾ, അല്ലെങ്കിൽ അവയെ മഴയിൽ തുറന്നുകാട്ടുക. ജോലിസ്ഥലത്തെ നല്ല വെളിച്ചത്തിൽ സൂക്ഷിക്കുക.
• കുട്ടികളെ അകറ്റി നിർത്തുക: എല്ലാ സന്ദർശകരും ജോലിസ്ഥലത്ത് നിന്ന് സുരക്ഷിതമായ അകലം പാലിക്കണം.
• സുരക്ഷിത വർക്ക്പീസ്: cl ഉപയോഗിക്കുകampവർക്ക്പീസ് പിടിക്കാൻ ഒരു വൈസ് അല്ലെങ്കിൽ ഒരു കൈ ഉപയോഗിക്കുക. ഇത് നിങ്ങളുടെ കൈ ഉപയോഗിക്കുന്നതിനേക്കാൾ സുരക്ഷിതമാണ്, കൂടാതെ ഉപകരണം പ്രവർത്തിപ്പിക്കാൻ രണ്ട് കൈകളും സ്വതന്ത്രമാക്കുകയും ചെയ്യുന്നു.
• അതിരുകടക്കരുത്: എല്ലായ്‌പ്പോഴും ശരിയായ കാലും ബാലൻസും നിലനിർത്തുക.
• ഉപകരണങ്ങൾ വിച്ഛേദിക്കുക: Disconnect the tool from the power supply before making any adjustments, changing accessories, or storing the tool.
• കേടായ ഭാഗങ്ങൾ പരിശോധിക്കുക: ഉപകരണം കൂടുതൽ ഉപയോഗിക്കുന്നതിന് മുമ്പ്, ഒരു ഗാർഡ് അല്ലെങ്കിൽ കേടുപാടുകൾ സംഭവിച്ച മറ്റ് ഭാഗങ്ങൾ അത് ശരിയായി പ്രവർത്തിക്കുമെന്നും അതിന്റെ ഉദ്ദേശിച്ച പ്രവർത്തനം നിർവഹിക്കുമെന്നും നിർണ്ണയിക്കാൻ ശ്രദ്ധാപൂർവ്വം പരിശോധിക്കണം.
• ശരിയായ ബ്ലേഡ് ഉപയോഗിക്കുക: Ensure the blade is appropriate for the material being cut and is sharp.

ഉൽപ്പന്നം കഴിഞ്ഞുview

The Skil Circular Saw 5402 is a powerful tool designed for efficient wood cutting. Familiarize yourself with its main components for safe and effective use.

സജ്ജമാക്കുക

1. ബ്ലേഡ് ഇൻസ്റ്റാളേഷൻ

Always ensure the tool is unplugged before installing or changing the blade.

1. സ്പിൻഡിൽ കറങ്ങുന്നത് തടയാൻ സ്പിൻഡിൽ ലോക്ക് ബട്ടൺ അമർത്തിപ്പിടിക്കുക.
2. Use the provided Allen wrench to loosen the blade retaining bolt.
3. Carefully remove the outer flange and the old blade.
4. Place the new premium 24-tooth blade onto the spindle, ensuring the teeth are pointing in the direction of rotation indicated by the arrow on the saw guard.
5. Replace the outer flange and tighten the blade retaining bolt securely with the Allen wrench while holding the spindle lock button.

2. ആഴത്തിലുള്ള ക്രമീകരണം

Adjust the cutting depth to be slightly deeper than the material thickness (approximately 3-6 mm) to ensure a clean cut and reduce kickback.

1. സോയുടെ വശത്തുള്ള ഡെപ്ത് അഡ്ജസ്റ്റ്മെന്റ് ലിവർ അഴിക്കുക.
2. Raise or lower the saw base to achieve the desired cutting depth. Use the depth scale for reference.
3. Tighten the depth adjustment lever firmly to secure the setting.

3. Angle Adjustment (Bevel Cuts)

സോ 45 ഡിഗ്രി വരെ ബെവൽ മുറിക്കാൻ അനുവദിക്കുന്നു.

1. Loosen the bevel adjustment knob.
2. Tilt the saw base to the desired angle, using the angle scale for precision.
3. Tighten the bevel adjustment knob securely.

4. Parallel Guide Installation

For straight cuts parallel to the edge of a workpiece, use the parallel guide.

1. Slide the parallel guide into the slots on the front of the saw base.
2. Adjust the guide to the desired width from the blade.
3. Tighten the locking screw to secure the guide in place.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

1. Starting the Saw

വർക്ക്പീസ് സുരക്ഷിതമാണെന്ന് ഉറപ്പാക്കുകamped and the area is clear of obstructions.

1. അനുയോജ്യമായ ഒരു 220V പവർ ഔട്ട്‌ലെറ്റിലേക്ക് സോ പ്ലഗ് ചെയ്യുക.
2. Hold the saw firmly with both hands, utilizing the main handle and the robust auxiliary handle.
3. Press the trigger switch to start the motor. Allow the blade to reach full speed before beginning the cut.

2. ഒരു കട്ട് ഉണ്ടാക്കുന്നു

Maintain a steady, controlled feed rate. Do not force the saw through the material.

1. നിങ്ങളുടെ കട്ടിംഗ് ലൈൻ ഉപയോഗിച്ച് ബ്ലേഡ് വിന്യസിക്കുക.
2. Gently lower the spinning blade into the workpiece. The retractable blade guard will automatically retract.
3. Push the saw forward along the cutting line, maintaining consistent pressure.
4. Once the cut is complete, release the trigger switch and allow the blade to stop completely before lifting the saw from the workpiece. The blade guard will automatically return to its closed position.

3. പൊടി നിയന്ത്രണം

The saw features an efficient and directed dust outlet. For optimal dust collection, consider connecting a vacuum cleaner to the dust port if available.

മെയിൻ്റനൻസ്

Regular maintenance ensures the longevity and safe operation of your circular saw. Always unplug the tool before performing any maintenance.

• വൃത്തിയാക്കൽ: After each use, clean the saw thoroughly. Remove sawdust and debris from the motor vents, blade guard, and base plate using a brush or compressed air.
• ബ്ലേഡ് പരിശോധന: Regularly inspect the blade for sharpness, damage, or missing teeth. Replace dull or damaged blades immediately.
• കാർബൺ ബ്രഷ് മാറ്റിസ്ഥാപിക്കൽ: The carbon brushes are easily accessible. Refer to the service diagram in the full manual (if available) for specific instructions on how to replace them when worn. Worn brushes can lead to reduced power or intermittent operation.
• ചരട് പരിശോധന: Check the power cord for any cuts, fraying, or damage. Replace damaged cords immediately to prevent electric shock.
• ലൂബ്രിക്കേഷൻ: ഈ ഉപകരണം ഫാക്ടറി ലൂബ്രിക്കേറ്റ് ചെയ്തതാണ്, അധിക ലൂബ്രിക്കേഷൻ ആവശ്യമില്ല.

ട്രബിൾഷൂട്ടിംഗ്

If you encounter issues with your Skil Circular Saw, refer to the following common troubleshooting steps:

• സോ ആരംഭിക്കുന്നില്ല:
  • Check if the power cord is securely plugged into a functional 220V outlet.
  • കേടുപാടുകൾക്ക് പവർ കോർഡ് പരിശോധിക്കുക.
  • ട്രിഗർ സ്വിച്ച് പൂർണ്ണമായും അമർത്തിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
  • Check the carbon brushes for wear; replace if necessary.
• Poor Cut Quality / Blade Binding:
  • Ensure the blade is sharp and clean. Replace if dull or damaged.
  • Verify the cutting depth is correctly set.
  • Check that the workpiece is securely clamped and supported.
  • Reduce the feed rate; do not force the saw.
• അമിതമായ വൈബ്രേഷൻ അല്ലെങ്കിൽ ശബ്ദം:
  • ബ്ലേഡ് ശരിയായി ഇൻസ്റ്റാൾ ചെയ്തിട്ടുണ്ടോയെന്നും മുറുക്കിയിട്ടുണ്ടോയെന്നും പരിശോധിക്കുക.
  • Inspect the blade for damage or warping.
  • Ensure all fasteners on the saw are tight.

If the problem persists after attempting these steps, contact customer support or a qualified service technician.

സ്പെസിഫിക്കേഷനുകൾ

വാറൻ്റിയും പിന്തുണയും

വാറൻ്റി വിവരങ്ങൾ

The SKIL Circular Saw Model 5402 comes with a 2 വർഷത്തെ വാറൻ്റി വാങ്ങിയ തീയതി മുതൽ. സാധാരണ ഉപയോഗത്തിലുള്ള മെറ്റീരിയലുകളിലെയും ജോലികളിലെയും വൈകല്യങ്ങൾ ഈ വാറന്റി ഉൾക്കൊള്ളുന്നു. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങിയതിന്റെ തെളിവ് സൂക്ഷിക്കുക.

ഉപഭോക്തൃ പിന്തുണ

For technical assistance, service, or warranty inquiries, please contact SKIL customer support. Refer to the official SKIL webനിങ്ങളുടെ പ്രദേശവുമായി ബന്ധപ്പെട്ട കോൺടാക്റ്റ് വിശദാംശങ്ങൾക്ക് സൈറ്റ് അല്ലെങ്കിൽ നിങ്ങളുടെ വാങ്ങൽ ഡോക്യുമെന്റേഷൻ.

ഓൺലൈൻ ഉറവിടങ്ങൾ: Visit the official SKIL website for additional product information, FAQs, and service center locations. www.skil.com
