1. ഉൽപ്പന്നം കഴിഞ്ഞുview
The Fujitsu Split HW Inverter Air Conditioner is designed to provide efficient cooling for areas up to 20m². This model incorporates advanced Inverter technology, which significantly reduces energy consumption while maintaining a stable and comfortable room temperature. Its quiet operation ensures minimal disturbance, making it suitable for various environments.
Key features include the use of R410a ecological refrigerant, a high energy efficiency rating (Procel A), and a presence sensor for intelligent energy saving. The unit also features Blue Fin protection for enhanced durability of the outdoor unit's heat exchanger fins.
Figure 1: Fujitsu Split HW Inverter Air Conditioner, showing the indoor unit, outdoor unit, and remote control.
2. ഇൻസ്റ്റലേഷനും സജ്ജീകരണവും
Proper installation is crucial for the optimal performance and longevity of your air conditioner. It is highly recommended that installation be performed by a qualified and certified professional technician.
2.1 പ്രീ-ഇൻസ്റ്റലേഷൻ പരിശോധനകൾ
- വൈദ്യുതി വിതരണം: Ensure the installation site has a stable 220V single-phase power supply, as required by this model.
- സ്ഥാനം: Select a location for the indoor unit that allows for unrestricted airflow and even distribution of cooled air. The outdoor unit should be placed in a well-ventilated area, away from direct sunlight or obstructions.
- ഡ്രെയിനേജ്: Verify that proper drainage can be established for condensate water from the indoor unit.
- ട്യൂബിംഗ്: The flexible tubing length and elevation difference allow for greater adaptability in installation. Consult the professional installer for specific requirements.
2.2 Indoor Unit Placement
The indoor unit (evaporator) should be mounted securely on a wall, ensuring it is level. Avoid placing it above heat sources or in areas with high humidity.

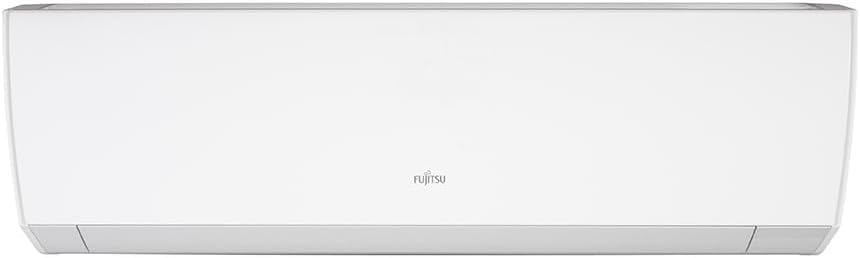

ചിത്രം 2: മുൻഭാഗം view ഇൻഡോർ യൂണിറ്റിന്റെ.
ചിത്രം 3: കോണാകൃതിയിലുള്ളത് view of the indoor unit, showing its sleek design.
2.3 Outdoor Unit Placement
The outdoor unit (condenser) should be installed on a stable surface, ensuring adequate clearance for airflow around it. The Blue Fin protection on the heat exchanger fins helps prevent corrosion, extending the unit's lifespan.
Figure 4: The outdoor unit (condenser) of the Fujitsu Split HW Inverter Air Conditioner.
3. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Your Fujitsu Inverter Air Conditioner is designed for user-friendly operation, offering efficient cooling and smart features.
3.1 വിദൂര നിയന്ത്രണ പ്രവർത്തനങ്ങൾ
All primary functions are controlled via the wireless remote control. Ensure the remote has fresh batteries and is pointed towards the indoor unit when transmitting commands.
Figure 5: Wireless remote control for the Fujitsu Air Conditioner.
- പവർ ഓൺ/ഓഫ്: അമർത്തുക O/I യൂണിറ്റ് ഓണാക്കാനോ ഓഫാക്കാനോ ഉള്ള ബട്ടൺ.
- മോഡ് തിരഞ്ഞെടുക്കൽ: ഉപയോഗിക്കുക മോഡ് button to cycle through available modes (Cool, Fan). This model is "Cool Only".
- താപനില ക്രമീകരണം: ഉപയോഗിക്കുക TEMP & ഒപ്പം TEMP ∨ നിങ്ങൾ ആഗ്രഹിക്കുന്ന താപനില സജ്ജമാക്കുന്നതിനുള്ള ബട്ടണുകൾ.
- ഫാൻ വേഗത: Adjust the fan speed using the ഫാൻ ബട്ടൺ.
- സ്വിംഗ് പ്രവർത്തനം: സജീവമാക്കുക ഊഞ്ഞാലാടുക function for automatic louver movement, distributing air evenly.
- ടൈമർ: സജ്ജമാക്കുക ടൈമർ for automatic on/off operations.
- സാമ്പത്തിക മോഡ്: ഇടപഴകുക സാമ്പത്തികം mode to further reduce energy consumption.
- ശക്തമായ മോഡ്: ഉപയോഗിക്കുക പവർഫുൾ mode for rapid cooling.
3.2 Inverter Technology Benefits
The Inverter technology allows the compressor to operate continuously at varying speeds, rather than cycling on and off. This results in:
- Up to 60% reduction in electricity consumption compared to conventional models.
- Stable room temperature with minimal fluctuations.
- Faster achievement of desired temperature (up to 30% quicker).
- Significantly quieter operation due to reduced compressor vibration.
3.3 Presence Sensor
The integrated presence sensor detects human movement in the room. If no presence is detected for a certain period, the unit automatically adjusts its operation to reduce energy consumption, providing intelligent energy savings.
4. പരിപാലനം
Regular maintenance ensures the efficiency and extends the lifespan of your air conditioner. Always turn off the power supply to the unit before performing any maintenance.
4.1 എയർ ഫിൽറ്റർ ക്ലീനിംഗ്
Clean the air filters regularly (typically every two weeks, or more often depending on usage and air quality). Dirty filters can reduce cooling efficiency and airflow.
- ഇൻഡോർ യൂണിറ്റിൻ്റെ മുൻ പാനൽ തുറക്കുക.
- എയർ ഫിൽട്ടറുകൾ നീക്കം ചെയ്യുക.
- ഫിൽട്ടറുകൾ ചെറുചൂടുള്ള വെള്ളവും നേരിയ ഡിറ്റർജന്റും ഉപയോഗിച്ച് കഴുകുക.
- നന്നായി കഴുകിക്കളയുക, വീണ്ടും ഇടുന്നതിനുമുമ്പ് തണലുള്ള സ്ഥലത്ത് പൂർണ്ണമായും ഉണങ്ങാൻ അനുവദിക്കുക.
4.2 Outdoor Unit Care
Keep the area around the outdoor unit clear of obstructions, leaves, and debris to ensure proper airflow. The unit's Blue Fin protection helps resist corrosion on the heat exchanger fins, but periodic inspection and gentle cleaning by a professional are still recommended.
4.3 പ്രൊഫഷണൽ സർവീസിംഗ്
It is advisable to have your air conditioner professionally serviced at least once a year. A professional technician can check refrigerant levels, clean coils, inspect electrical connections, and ensure all components are functioning correctly.
5. പ്രശ്നപരിഹാരം
ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുന്നതിന് മുമ്പ്, ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും അവയുടെ സാധ്യതയുള്ള പരിഹാരങ്ങളും പരിശോധിക്കുക.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| യൂണിറ്റ് ഓണാക്കുന്നില്ല. | പവർ ഇല്ല; റിമോട്ട് കൺട്രോൾ ബാറ്ററികൾ തീർന്നു. | Check circuit breaker; replace remote control batteries. |
| അപര്യാപ്തമായ തണുപ്പിക്കൽ. | Dirty air filters; blocked outdoor unit; wrong mode selected; room too large. | Clean air filters; clear obstructions from outdoor unit; ensure COOL mode is selected; verify room size is within unit capacity. |
| യൂണിറ്റിൽ നിന്ന് അസാധാരണമായ ശബ്ദം. | Loose parts; foreign objects; refrigerant flow noise (normal). | If noise is loud or persistent, contact a professional technician. Minor gurgling sounds are normal. |
| ഇൻഡോർ യൂണിറ്റിൽ നിന്നുള്ള വെള്ളം ചോർച്ച. | Clogged drain pipe; improper installation. | Contact a professional technician for inspection and repair. |
If the problem persists after attempting these solutions, please contact Fujitsu customer support or a certified service technician.
6. ഉൽപ്പന്ന സവിശേഷതകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| ബ്രാൻഡ് | ഫുജിത്സു |
| Model (Indoor Unit) | ASBG12JMCA-BR |
| Model (Outdoor Unit) | AOBG12JMCA |
| തണുപ്പിക്കൽ ശേഷി | 12,000 ബി.ടി.യു |
| ഫംഗ്ഷൻ | തണുപ്പ് മാത്രം |
| വാല്യംtage | 220V (Single-phase) |
| പ്രത്യേക സവിശേഷതകൾ | Inverter Compressor, Presence Sensor, Blue Fin Protection, IPAM Control |
| റഫ്രിജറൻ്റ് | R410a (Ecological Gas) |
| ഊർജ്ജ കാര്യക്ഷമത റേറ്റിംഗ് | A (Procel Seal, INMETRO) |
| Indoor Unit Dimensions (L x H x P) | 840mm x 268mm x 203mm (ഏകദേശം 33.1 x 10.6 x 8 ഇഞ്ച്) |
| Product Dimensions (as listed) | 88 x 34 x 27 സെ.മീ (ഏകദേശം 34.6 x 13.4 x 10.6 ഇഞ്ച്) |
| Available for purchase since | നവംബർ 9, 2017 |
Figure 6: Indoor unit dimensions (Length, Height, Depth).
7. വാറൻ്റിയും പിന്തുണയും
For detailed information regarding your product's warranty, please refer to the warranty card included with your purchase or visit the official Fujitsu website. In case of technical issues, service requests, or inquiries, please contact Fujitsu customer support.
Ensure you have your model number (ASBG12JMCA-BR) and purchase date available when contacting support.
