Husqvarna 545174401 Chainsaw Carburetor Air Valve Assembly Instruction Manual

1. ആമുഖം

This manual provides essential information for the installation, maintenance, and troubleshooting of the Husqvarna 545174401 Chainsaw Carburetor Air Valve Assembly. This component is a genuine Original Equipment Manufacturer (OEM) part designed for use with compatible Husqvarna and Poulan chainsaws. It is crucial for proper carburetor function, regulating air flow.

The air valve assembly is constructed from durable metal and is supplied as a single unit. Understanding its function and correct installation is vital for the safe and efficient operation of your chainsaw.

2 സുരക്ഷാ വിവരങ്ങൾ

പവർ ടൂളുകളും അവയുടെ ഘടകങ്ങളും ഉപയോഗിച്ച് പ്രവർത്തിക്കുമ്പോൾ എല്ലായ്പ്പോഴും സുരക്ഷയ്ക്ക് മുൻഗണന നൽകുക. സുരക്ഷാ നിർദ്ദേശങ്ങൾ പാലിക്കുന്നതിൽ പരാജയപ്പെടുന്നത് ഗുരുതരമായ പരിക്കിനോ ഉപകരണങ്ങൾക്ക് കേടുപാടിനോ കാരണമാകും.

• പവർ വിച്ഛേദിക്കുക: Before beginning any work on the chainsaw, ensure the engine is off and the spark plug wire is disconnected to prevent accidental starting.
• സംരക്ഷണ ഗിയർ ധരിക്കുക: സുരക്ഷാ ഗ്ലാസുകൾ, കയ്യുറകൾ, ഉറപ്പുള്ള പാദരക്ഷകൾ എന്നിവയുൾപ്പെടെ ഉചിതമായ വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ (പിപിഇ) എല്ലായ്പ്പോഴും ധരിക്കുക.
• ശരിയായ ഉപകരണങ്ങൾ ഉപയോഗിക്കുക: Use only the recommended tools for installation and removal. For this part, a screwdriver is typically required.
• നല്ല വായുസഞ്ചാരമുള്ള പ്രദേശത്ത് ജോലി ചെയ്യുക: Ensure adequate ventilation if working with fuel or cleaning agents.
• ഒരു പ്രൊഫഷണലുമായി ബന്ധപ്പെടുക: If you are unsure about any step or lack the necessary experience, consult a qualified service technician.

3. പാക്കേജ് ഉള്ളടക്കം

രസീത് ലഭിക്കുമ്പോൾ എല്ലാ ഘടകങ്ങളും ഉണ്ടെന്നും കേടുപാടുകൾ സംഭവിച്ചിട്ടില്ലെന്നും ഉറപ്പാക്കുക.

• 1x Husqvarna 545174401 Carburetor Air Valve Assembly

4. ഇൻസ്റ്റലേഷൻ നിർദ്ദേശങ്ങൾ

This section outlines the general procedure for replacing the carburetor air valve assembly. Specific steps may vary slightly depending on your chainsaw model. Refer to your chainsaw's specific service manual for detailed instructions.

4.1. ആവശ്യമായ ഉപകരണങ്ങൾ

• Screwdriver (appropriate size for carburetor screws)
• കയ്യുറകൾ
• സുരക്ഷാ ഗ്ലാസുകൾ

4.2. മാറ്റിസ്ഥാപിക്കൽ നടപടിക്രമം

1. ചെയിൻസോ തയ്യാറാക്കുക: Ensure the chainsaw engine is cool, turned off, and the spark plug wire is disconnected. Place the chainsaw on a stable, flat surface.
2. Access Carburetor: Locate and remove any covers or air filter housings that obstruct access to the carburetor. This may involve removing screws or clips.
3. Identify Air Valve: The air valve assembly is typically located next to the carburetor. It is a small metal component with a spring-loaded lever.
4. Remove Old Air Valve: Carefully unscrew the fasteners holding the old air valve assembly in place. Note the orientation of the old part before removal.
5. Install New Air Valve: Position the new Husqvarna 545174401 air valve assembly in the same orientation as the old one. Secure it with the fasteners, ensuring they are tightened appropriately to prevent air leaks. Do not overtighten.
6. വീണ്ടും കൂട്ടിച്ചേർക്കുക: Reattach any covers or air filter housings that were removed. Reconnect the spark plug wire.
7. ടെസ്റ്റ് പ്രവർത്തനം: After installation, perform a functional test of the chainsaw according to the manufacturer's guidelines to ensure proper operation of the air valve and carburetor.

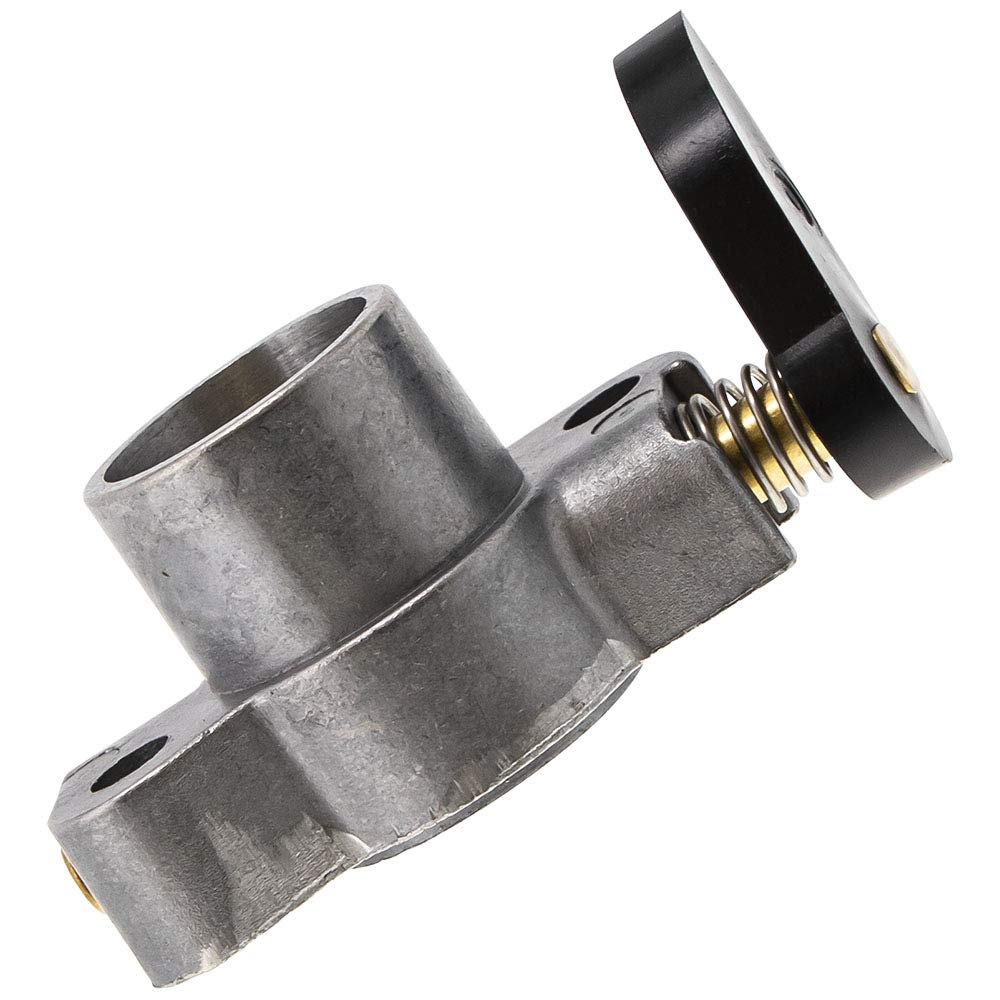

Image 1: Husqvarna 545174401 Carburetor Air Valve Assembly. This image shows the complete air valve assembly, highlighting its metal body, internal brass components, and the black plastic lever with a spring mechanism.

ചിത്രം 2: ക്ലോസ്-അപ്പ് view of the Husqvarna 545174401 Carburetor Air Valve Assembly. This image provides a detailed look at the internal mechanism, including the brass plate and securing screws, within the main housing.

5. പ്രവർത്തന തത്വങ്ങൾ

The carburetor air valve assembly plays a critical role in regulating the air-fuel mixture entering the chainsaw engine. It works in conjunction with the carburetor to ensure the correct ratio for combustion, affecting engine performance, starting, and idle speed. A properly functioning air valve is essential for efficient engine operation.

6. പരിപാലനം

Regular inspection and maintenance can extend the life of your chainsaw components.

• വിഷ്വൽ പരിശോധന: Periodically inspect the air valve assembly for signs of wear, damage, or corrosion. Check the spring and lever for proper movement.
• വൃത്തിയാക്കൽ: If accessible, gently clean any debris or fuel residue from the air valve and surrounding carburetor area. Use appropriate carburetor cleaner if necessary, following product instructions.
• മാറ്റിസ്ഥാപിക്കൽ: The air valve assembly should be replaced if it shows signs of breakage, excessive wear, or if it no longer functions correctly, leading to poor engine performance.

7. പ്രശ്‌നപരിഹാരം

If your chainsaw exhibits issues related to the air-fuel mixture, the air valve assembly may be a contributing factor.

If troubleshooting steps do not resolve the issue, it is recommended to consult a certified service technician.

8 സ്പെസിഫിക്കേഷനുകൾ

• മോഡൽ നമ്പർ: 545174401
• നിർമ്മാതാവ്: ഹുസ്ക്വർണ്ണ
• ഉൽപ്പന്ന അളവുകൾ: 10 x 6 x 1 ഇഞ്ച്
• ഇനത്തിൻ്റെ ഭാരം: 0.88 ഔൺസ്
• മെറ്റീരിയൽ: ലോഹം
• ഭാഗം തരം: Carburetor Air Valve Assembly

9. ഔദ്യോഗിക ഉൽപ്പന്ന വീഡിയോകൾ

The following videos provide additional visual guidance related to chainsaw maintenance and component replacement. While not specific to this exact part, they offer general context for working with chainsaw carburetors and related assemblies.

10. വാറൻ്റിയും പിന്തുണയും

This Husqvarna OEM part is manufactured to high standards. For warranty information or technical support, please refer to the official Husqvarna webസൈറ്റിൽ ബന്ധപ്പെടുക അല്ലെങ്കിൽ അവരുടെ ഉപഭോക്തൃ സേവന വിഭാഗവുമായി ബന്ധപ്പെടുക. വാങ്ങിയതിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.

ഹസ്ക്‌വർണ ഒഫീഷ്യൽ Webസൈറ്റ്: www.husqvarna.com
