1. ആമുഖം
വാങ്ങിയതിന് നന്ദി.asing the Sharp HT-SBW110 2.1 Bluetooth Soundbar System. This manual provides essential information for setting up, operating, and maintaining your soundbar system. Please read it thoroughly before use to ensure proper functionality and safety.
The HT-SBW110 is a powerful 2.1 channel soundbar system designed to enhance your audio experience, featuring 180W total RMS power, a dedicated wireless subwoofer, and versatile connectivity options including Bluetooth, HDMI ARC, Optical, and AUX inputs.
Figure 1.1: Sharp HT-SBW110 Soundbar and Subwoofer
This image displays the Sharp HT-SBW110 soundbar and its accompanying separate subwoofer, showcasinഅവരുടെ മിനുസമാർന്ന കറുത്ത ഡിസൈൻ.
2. പാക്കേജ് ഉള്ളടക്കം
പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടോ എന്ന് ദയവായി പരിശോധിക്കുക:
- Sharp HT-SBW110 Soundbar
- വയർലെസ്സ് സബ് വൂഫർ
- റിമോട്ട് കൺട്രോൾ
- സൗണ്ട്ബാറിനുള്ള പവർ കേബിൾ
- സബ്വൂഫറിനുള്ള പവർ കേബിൾ
- ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)
- Batteries for Remote Control (1 x CR2)
3 സുരക്ഷാ വിവരങ്ങൾ
Always follow basic safety precautions when using this product to reduce the risk of fire, electric shock, or injury:
- ഈ ഉപകരണം തുള്ളി വീഴുന്നതിനോ തെറിക്കുന്നതിനോ വിധേയമാക്കരുത്.
- പാത്രങ്ങൾ പോലുള്ള ദ്രാവകങ്ങൾ നിറച്ച വസ്തുക്കൾ ഉപകരണത്തിൽ വയ്ക്കരുത്.
- മതിയായ വായുസഞ്ചാരം ഉറപ്പാക്കുക. വായുസഞ്ചാര ദ്വാരങ്ങളൊന്നും തടയരുത്.
- Do not place the soundbar or subwoofer near heat sources such as radiators, heat registers, stoves, or other apparatus (including ampലൈഫയറുകൾ) ചൂട് ഉത്പാദിപ്പിക്കുന്നത്.
- നിർമ്മാതാവ് വ്യക്തമാക്കിയ അറ്റാച്ച്മെൻ്റുകൾ/ആക്സസറികൾ മാത്രം ഉപയോഗിക്കുക.
- മിന്നൽ കൊടുങ്കാറ്റുകളുടെ സമയത്തോ ദീർഘനേരം ഉപയോഗിക്കാത്ത സമയത്തോ ഈ ഉപകരണം അൺപ്ലഗ് ചെയ്യുക.
- എല്ലാ സേവനങ്ങളും യോഗ്യതയുള്ള സേവന ഉദ്യോഗസ്ഥർക്ക് റഫർ ചെയ്യുക.
4. സജ്ജീകരണം
4.1 പ്ലേസ്മെൻ്റ്
സൗണ്ട്ബാർ: Place the soundbar on a flat, stable surface directly in front of your TV, centered for optimal sound dispersion. Ensure there are no obstructions in front of the soundbar's speakers.
സബ്വൂഫർ: The wireless subwoofer can be placed anywhere in the room, ideally within 5-10 meters of the soundbar, for best bass response. Avoid placing it in enclosed spaces that might muffle the sound.
The soundbar is also wall-mountable. Refer to the included wall-mounting template (if provided) for proper installation.
4.2 കണക്ഷനുകൾ
Connect your soundbar to your TV or other audio sources using one of the following methods:

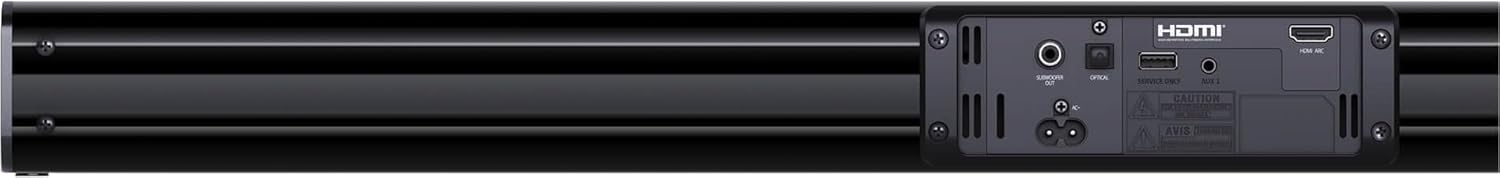

Figure 4.1: Soundbar Rear Panel Connections
This image shows the rear panel of the Sharp HT-SBW110 soundbar, highlighting the various input ports including HDMI ARC, Optical, and AUX.
- HDMI ARC (ശുപാർശ ചെയ്യുന്നത്):
Connect an HDMI cable from the HDMI ARC port on your soundbar to the HDMI ARC port on your TV. This allows audio from your TV to be sent to the soundbar and enables control of the soundbar volume using your TV remote (if your TV supports HDMI CEC).
- ഒപ്റ്റിക്കൽ:
Connect an optical audio cable from the OPTICAL input on your soundbar to the optical digital audio output on your TV or other audio source.
- ഓക്സ്:
Connect a 3.5mm audio cable from the AUX input on your soundbar to the headphone jack or audio output of your device (e.g., smartphone, MP3 player).
- പവർ കണക്ഷൻ:
Connect the power cables to the soundbar and subwoofer, then plug them into a wall outlet (AC 220-240V, 50Hz).
The subwoofer will automatically pair with the soundbar once both are powered on. A blue indicator light on the subwoofer will confirm a successful connection.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
5.1 റിമോട്ട് കൺട്രോൾ ഓവർview
ചിത്രം 5.1: റിമോട്ട് കൺട്രോൾ
This image displays the sleek, minimalist remote control for the Sharp HT-SBW110 soundbar, showing its various buttons for power, input selection, volume, bass, treble, and EQ modes.
The remote control allows you to manage all functions of your soundbar system. Insert the provided CR2 battery into the remote control before first use.
- പവർ ബട്ടൺ (⏷ ⏷ без): Turns the soundbar On/Off.
- Input/Source Button (↵): Switches between HDMI ARC, Optical, AUX, and Bluetooth inputs.
- വോളിയം കൂട്ടുക/താഴ്ത്തുക (+/-): മാസ്റ്റർ വോളിയം ലെവൽ ക്രമീകരിക്കുന്നു.
- നിശബ്ദ ബട്ടൺ (🔇): ശബ്ദം നിശബ്ദമാക്കുകയോ അൺമ്യൂട്ടുചെയ്യുകയോ ചെയ്യുന്നു.
- ബാസ് +/-: Adjusts the bass level of the subwoofer.
- ട്രെബിൾ +/-: ട്രെബിൾ ലെവൽ ക്രമീകരിക്കുന്നു.
- ഇക്യു ബട്ടൺ: Cycles through preset equalizer modes: Music, Film, Talk.
- ബ്ലൂടൂത്ത് ബട്ടൺ (Ⓘ): Enters Bluetooth pairing mode.
5.2 അടിസ്ഥാന പ്രവർത്തനം
- പവർ ഓൺ/ഓഫ്: Press the Power button on the remote or on the soundbar's top panel.
- ഇൻപുട്ട് തിരഞ്ഞെടുക്കുക: Press the Input/Source button repeatedly to cycle through available inputs (HDMI ARC, Optical, AUX, Bluetooth). The LED indicator on the soundbar will change color to indicate the selected input.
- വോളിയം ക്രമീകരിക്കുക: Use the Volume +/- buttons on the remote or the soundbar to adjust the listening level.
- Change EQ Mode: Press the EQ button to select between Music, Film, or Talk sound modes.
5.3 ബ്ലൂടൂത്ത് ജോടിയാക്കൽ
- Press the Input/Source button on the soundbar or remote until the Bluetooth input is selected (usually indicated by a blue LED).
- The soundbar will automatically enter pairing mode, and the Bluetooth LED will flash.
- നിങ്ങളുടെ ബ്ലൂടൂത്ത് ഉപകരണത്തിൽ (സ്മാർട്ട്ഫോൺ, ടാബ്ലെറ്റ് മുതലായവ), ബ്ലൂടൂത്ത് പ്രവർത്തനക്ഷമമാക്കി ലഭ്യമായ ഉപകരണങ്ങൾക്കായി തിരയുക.
- Select "SHARP HT-SBW110" from the list of devices.
- Once paired, the Bluetooth LED on the soundbar will stop flashing and remain solid blue. You can now play audio from your device through the soundbar.
6. പരിപാലനം
- വൃത്തിയാക്കൽ: Use a soft, dry cloth to clean the surfaces of the soundbar and subwoofer. Do not use liquid cleaners or aerosol sprays.
- വെൻ്റിലേഷൻ: Ensure that the ventilation openings on the soundbar and subwoofer are not blocked by dust or debris.
- സംഭരണം: യൂണിറ്റ് ദീർഘനേരം സൂക്ഷിക്കുകയാണെങ്കിൽ, പവർ ഔട്ട്ലെറ്റിൽ നിന്ന് അത് അൺപ്ലഗ് ചെയ്ത് തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക.
7. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ശക്തിയില്ല | പവർ കേബിൾ ബന്ധിപ്പിച്ചിട്ടില്ല; പവർ ഔട്ട്ലെറ്റ് സജീവമല്ല. | Ensure power cables are securely connected to the soundbar, subwoofer, and wall outlet. Try a different outlet. |
| ശബ്ദമില്ല | Incorrect input selected; Volume too low; Cables not connected properly. | Select the correct input source. Increase volume. Check all audio cable connections. Ensure TV audio output is set to external speakers. |
| ബ്ലൂടൂത്ത് ജോടിയാക്കൽ പരാജയപ്പെടുന്നു | സൗണ്ട്ബാർ ജോടിയാക്കൽ മോഡിൽ ഇല്ല; ഉപകരണം വളരെ അകലെയാണ്; ഇടപെടൽ. | Ensure soundbar is in Bluetooth pairing mode (flashing blue LED). Move device closer to soundbar. Avoid strong electromagnetic interference. Try unpairing and re-pairing. |
| റിമോട്ട് കൺട്രോൾ പ്രവർത്തിക്കുന്നില്ല | Batteries depleted; Obstruction between remote and soundbar. | Replace batteries. Ensure clear line of sight between remote and soundbar's IR receiver. |
പ്രശ്നം നിലനിൽക്കുകയാണെങ്കിൽ, കൂടുതൽ സഹായത്തിനായി വാറന്റി, പിന്തുണ വിഭാഗം പരിശോധിക്കുക.
8 സ്പെസിഫിക്കേഷനുകൾ
| ഓഡിയോ ചാനലുകൾ | 2.1 ചാനലുകൾ |
| ആകെ RMS പവർ | 180 W |
| Soundbar RMS Power | 30 W |
| സബ് വൂഫർ ആർഎംഎസ് പവർ | 30 W |
| ഫ്രീക്വൻസി റേഞ്ച് | 60 - 20000 ഹെർട്സ് |
| കണക്റ്റിവിറ്റി ടെക്നോളജി | വയർഡ് & വയർലെസ്സ് |
| ബ്ലൂടൂത്ത് പതിപ്പ് | 4.2 |
| HDMI പോർട്ടുകൾ | 1 (ARC) |
| ഒപ്റ്റിക്കൽ ഓഡിയോ ഇൻപുട്ട് | 1 |
| AUX ഇൻപുട്ട് | അതെ |
| എസി ഇൻപുട്ട് വോളിയംtage | 220 - 240 വി |
| എസി ഇൻപുട്ട് ഫ്രീക്വൻസി | 50 Hz |
| സാധാരണ വൈദ്യുതി ഉപഭോഗം | 30 W |
| സ്റ്റാൻഡ്ബൈ പവർ ഉപഭോഗം | 0.5 W |
| സൗണ്ട്ബാർ അളവുകൾ (പ x ആഴം x ഉയരം) | 800 x 60 x 60 മിമി (31.5 x 2.4 x 2.4 ഇഞ്ച്) |
| സൗണ്ട്ബാർ ഭാരം | 1.3 കി.ഗ്രാം (2.9 പൗണ്ട്) |
| Subwoofer Dimensions (W x D x H) | 150 x 320 x 220 മിമി (5.9 x 12.6 x 8.7 ഇഞ്ച്) |
| സബ്വൂഫർ ഭാരം | 2.7 കി.ഗ്രാം (6 പൗണ്ട്) |
| നിറം | കറുപ്പ് |
| മതിൽ മൗണ്ടബിൾ | അതെ |
| റിമോട്ട് കൺട്രോൾ | ഉൾപ്പെടുത്തിയിട്ടുണ്ട് |
| സർട്ടിഫിക്കേഷനുകൾ | CE (EMC), CB (Safety), ErP (Energy) |
9. വാറൻ്റിയും പിന്തുണയും
This Sharp HT-SBW110 Soundbar System comes with a limited warranty. Please refer to the warranty card included in your package for specific terms and conditions.
Spare parts availability is guaranteed for 1 year from the date of purchase.
For technical support, troubleshooting beyond this manual, or warranty claims, please contact Sharp customer service or visit the official Sharp website for your region. Contact information can typically be found on the product packaging or Sharp's official webസൈറ്റ്.
