1. ആമുഖം
This manual provides essential information for the safe and efficient operation, installation, and maintenance of your Daitsu Inverter ASD18UI-DN 18000 BTU Air Conditioner. Please read this manual thoroughly before using the appliance and retain it for future reference.
The Daitsu Inverter ASD18UI-DN is a high-efficiency split system air conditioner designed for both cooling and heating, offering optimal comfort and energy savings.
2 സുരക്ഷാ വിവരങ്ങൾ
Always observe the following safety precautions to reduce the risk of electric shock, fire, injury, or damage to the product.
- പ്രാദേശിക, ദേശീയ ഇലക്ട്രിക്കൽ കോഡുകൾക്ക് അനുസൃതമായി യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥരാണ് ഇൻസ്റ്റാളേഷൻ നടത്തേണ്ടത്.
- യൂണിറ്റിന്റെ നെയിംപ്ലേറ്റിൽ ലിസ്റ്റ് ചെയ്തിരിക്കുന്ന സ്പെസിഫിക്കേഷനുകളുമായി പവർ സപ്ലൈ പൊരുത്തപ്പെടുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.
- എയർ ഇൻലെറ്റ്/ഔട്ട്ലെറ്റിൽ വിരലുകളോ വസ്തുക്കളോ കയറ്റരുത്.
- യൂണിറ്റ് സ്വയം നന്നാക്കാനോ പരിഷ്കരിക്കാനോ ശ്രമിക്കരുത്. യോഗ്യതയുള്ള സേവന ഉദ്യോഗസ്ഥരെ ബന്ധപ്പെടുക.
- വൃത്തിയാക്കുന്നതിനോ അറ്റകുറ്റപ്പണികൾ നടത്തുന്നതിനോ മുമ്പ് വൈദ്യുതി വിതരണം ഓഫ് ചെയ്യുക.
- റിമോട്ട് കൺട്രോൾ കുട്ടികൾക്ക് ലഭ്യമാകാതെ സൂക്ഷിക്കുക.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
The Daitsu Inverter ASD18UI-DN system consists of an indoor unit, an outdoor unit, and a remote control for convenient operation.
ചിത്രം 3.1: കഴിഞ്ഞുview of the Daitsu Inverter ASD18UI-DN air conditioner system, showing the indoor unit, outdoor unit, and remote control.
3.1 ഇൻഡോർ യൂണിറ്റ്
The indoor unit is responsible for circulating conditioned air within the room. It features a sleek design and an integrated display for temperature and status indicators.
Image 3.2: Daitsu Inverter ASD18UI-DN indoor unit, highlighting its compact design and dimensions (Width: 970mm, Height: 300mm, Depth: 224mm). Also shows the operating temperature range.
3.2 ഔട്ട്ഡോർ യൂണിറ്റ്
The outdoor unit houses the compressor and condenser, responsible for heat exchange with the outside environment.

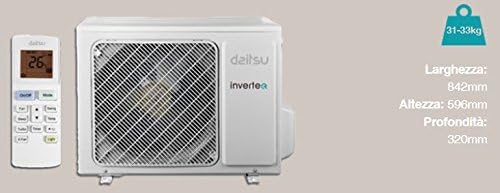

Image 3.3: Daitsu Inverter ASD18UI-DN outdoor unit, showing its dimensions (Width: 842mm, Height: 596mm, Depth: 320mm).
3.3 വിദൂര നിയന്ത്രണം
The wireless remote control allows you to conveniently adjust settings from anywhere in the room.
Image 3.4: The remote control for the Daitsu Inverter ASD18UI-DN, displaying its screen and various function buttons.
4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
The Daitsu Inverter ASD18UI-DN is a split system air conditioner. Installation requires specialized tools and knowledge of refrigeration systems and electrical wiring. For safety and optimal performance, professional installation by a certified technician is mandatory.
4.1 പ്രീ-ഇൻസ്റ്റലേഷൻ പരിശോധനകൾ
- Ensure the installation site can support the weight of both indoor and outdoor units.
- Verify that the electrical supply meets the unit's requirements (230V/1/50Hz).
- കണ്ടൻസേറ്റ് വെള്ളത്തിന് ശരിയായ നീർവാർച്ച ഉറപ്പാക്കുക.
4.2 Installation Steps (Professional Only)
- Mount the indoor unit securely on a wall, ensuring proper clearance for airflow.
- Install the outdoor unit on a stable, level surface, away from obstructions.
- Connect the refrigerant piping between the indoor and outdoor units. The maximum piping distance is 20 meters, with a maximum height difference of 10 meters.
- Perform vacuuming and refrigerant charging (R410A).
- Connect the electrical wiring according to the wiring diagram provided with the unit.
- ചോർച്ചയ്ക്കും ശരിയായ പ്രവർത്തനത്തിനും സിസ്റ്റം പരിശോധിക്കുക.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Use the remote control to operate your air conditioner. Ensure the remote control is pointed towards the indoor unit when sending commands.
5.1 അടിസ്ഥാന പ്രവർത്തനങ്ങൾ
- പവർ ഓൺ/ഓഫ്: യൂണിറ്റ് ഓണാക്കാനോ ഓഫാക്കാനോ പവർ ബട്ടൺ അമർത്തുക.
- മോഡ് തിരഞ്ഞെടുക്കൽ: Cycle through modes (Cool, Heat, Dry, Fan) using the mode button.
- താപനില ക്രമീകരണം: Use the up/down arrows to set the desired temperature. The operating range is typically 16°C to 30°C.
- ഫാൻ വേഗത: Adjust fan speed (Low, Medium, High, Auto) to control airflow.
5.2 പ്രത്യേക സവിശേഷതകൾ
Image 5.1: Explanation of various features including Turbo, Active Carbon Filter, Swing, Dry, Timer, Light, and Sleep functions.
Image 5.2: Explanation of additional features including Fan Speed settings, X-Fan, Self-Test, Start, Intelligent Defrosting, Reset, and Lock functions.
- ടർബോ: Increases cooling or heating capacity to reach the desired temperature quickly.
- ഊഞ്ഞാലാടുക: Activates automatic vertical movement of the air outlet louvers to distribute air evenly.
- വരണ്ട: മുറിയിലെ ഈർപ്പം കുറയ്ക്കുന്നു.
- ടൈമർ: Allows programming the unit to turn on or off within a 24-hour period.
- വെളിച്ചം: Turns off all indicator lights on the indoor unit for undisturbed sleep.
- ഉറക്കം: Adjusts the room temperature level for maximum comfort and energy saving during sleep.
- X-Fan: Dries the indoor unit's heat exchanger to prevent mold formation.
- സ്വയം പരിശോധന: Checks the equipment's function and displays an error code on the indoor unit's panel if an issue is detected.
- ആരംഭിക്കുക: The indoor unit fan activates only when the heat exchanger reaches the ideal temperature.
- ഇൻ്റലിജൻ്റ് ഡിഫ്രോസ്റ്റിംഗ്: An intelligent defrosting system that activates only when necessary, significantly increasing energy savings and comfort.
- ലോക്ക്: ആകസ്മികമായ മാറ്റങ്ങൾ തടയാൻ റിമോട്ട് കൺട്രോൾ ബട്ടണുകൾ ലോക്ക് ചെയ്യുന്നു.
6. പരിപാലനം
പതിവ് അറ്റകുറ്റപ്പണികൾ മികച്ച പ്രകടനം ഉറപ്പാക്കുകയും നിങ്ങളുടെ എയർ കണ്ടീഷണറിന്റെ ആയുസ്സ് വർദ്ധിപ്പിക്കുകയും ചെയ്യുന്നു.
6.1 എയർ ഫിൽറ്റർ ക്ലീനിംഗ്
The unit is equipped with an Active Carbon Filter which absorbs small dust particles and smoke, preventing allergic reactions. Clean the air filters regularly (every two weeks or more often depending on usage) to maintain efficiency.
- എയർ കണ്ടീഷണർ ഓഫ് ചെയ്ത് വൈദ്യുതി വിതരണം വിച്ഛേദിക്കുക.
- ഇൻഡോർ യൂണിറ്റിൻ്റെ മുൻ പാനൽ തുറക്കുക.
- എയർ ഫിൽട്ടറുകൾ നീക്കം ചെയ്യുക.
- ഫിൽട്ടറുകൾ ഒരു വാക്വം ക്ലീനർ ഉപയോഗിച്ച് വൃത്തിയാക്കുക അല്ലെങ്കിൽ ചെറുചൂടുള്ള വെള്ളവും നേരിയ ഡിറ്റർജന്റും ഉപയോഗിച്ച് കഴുകുക.
- Allow the filters to dry completely in a shaded area before reinstalling.
- മുൻവശത്തെ പാനൽ അടച്ച് പവർ പുനഃസ്ഥാപിക്കുക.
6.2 ഔട്ട്ഡോർ യൂണിറ്റ് വൃത്തിയാക്കൽ
Periodically clean the outdoor unit's coils and fan blades to remove dirt, leaves, and other debris. This should ideally be done by a professional technician.
6.3 സീസണൽ പരിശോധനകൾ
Before the cooling or heating season, it is recommended to have a professional technician inspect the refrigerant levels, electrical connections, and overall system operation.
7. പ്രശ്നപരിഹാരം
സേവനവുമായി ബന്ധപ്പെടുന്നതിന് മുമ്പ്, ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങൾ പരിശോധിക്കുക:
- യൂണിറ്റ് ഓണാക്കുന്നില്ല: Check power supply, circuit breaker, and ensure the remote control batteries are not depleted.
- അപര്യാപ്തമായ തണുപ്പിക്കൽ/താപനം: Ensure doors and windows are closed, air filters are clean, and the temperature setting is appropriate.
- അസാധാരണമായ ശബ്ദങ്ങൾ: Minor noises during operation are normal. If loud or unusual noises occur, turn off the unit and contact service.
- Water leakage from indoor unit: Check if the drainage hose is blocked or kinked.
- പിശക് കോഡുകൾ: If an error code appears on the indoor unit display, refer to the Self-Test function or contact service with the code.
If the problem persists after performing these checks, disconnect the power supply and contact a qualified service technician.
8 സ്പെസിഫിക്കേഷനുകൾ
Detailed technical specifications for the Daitsu Inverter ASD18UI-DN air conditioner.
Image 8.1: Technical specifications table for the Daitsu Inverter ASD18UI-DN, detailing power, capacity, efficiency, and other parameters.
| സ്പെസിഫിക്കേഷൻ | മൂല്യം |
|---|---|
| ബ്രാൻഡ് | ഡെയ്റ്റ്സു |
| മോഡൽ നമ്പർ | ASD18UI-DN |
| തണുപ്പിക്കൽ ശേഷി | 18000 BTU (1.5 tons) / 4.6 kW (0.65-5.2 kW range) |
| ചൂടാക്കൽ ശേഷി | 5 kW (0.7-5.2 kW range) |
| SEER/SCOP | 6.1 / 4 |
| Energy Class (Cooling/Heating) | എ++ / എ+ |
| വൈദ്യുതി വിതരണം | 230 V / 1 Phase / 50 Hz |
| Power Consumption (Cooling/Heating) | 1.43 kW / 1.38 kW |
| Indoor Unit Airflow (Min/Max) | 520 / 850 m³/h |
| Outdoor Unit Airflow (Max) | 2200 m³/h |
| Indoor Unit Sound Pressure (A/M/B/Q) | 45 / 41 / 37 / 33 ഡിബി(എ) |
| ഔട്ട്ഡോർ യൂണിറ്റ് ശബ്ദ മർദ്ദം | 54 ഡിബി(എ) |
| ശീതീകരണ തരം | R410A |
| Max. Piping Distance (Length/Height) | 20 മീ / 10 മീ |
| ഇൻഡോർ യൂണിറ്റ് അളവുകൾ (പ x ഉ x ഉ) | 970 x 300 x 224 മിമി |
| ഔട്ട്ഡോർ യൂണിറ്റ് അളവുകൾ (പ x ഉ x ഉ) | 842 x 596 x 320 മിമി |
| ഇൻഡോർ യൂണിറ്റ് ഭാരം | 13.5 കി.ഗ്രാം |
| Unട്ട്ഡോർ യൂണിറ്റ് ഭാരം | 31-33 കി.ഗ്രാം |
9. വാറൻ്റിയും പിന്തുണയും
For warranty information and technical support, please refer to the documentation provided at the time of purchase or contact your authorized Daitsu dealer. Daitsu offers distribution and support through specialized distributors.
വാറന്റി ക്ലെയിമുകൾക്കുള്ള വാങ്ങിയതിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
