1. ആമുഖം
This manual provides essential instructions for the safe and efficient use of your EVoCharge Level 2 EV Charger, Model EVC3AA0B2E1A1. This electric vehicle charging station is designed to provide up to 32 Amps of power at 240 Volts, significantly reducing charging times compared to Level 1 chargers. It features a 25-foot cable and a NEMA 6-50 plug, suitable for both indoor and outdoor installations. Please read this manual thoroughly before installation and operation.

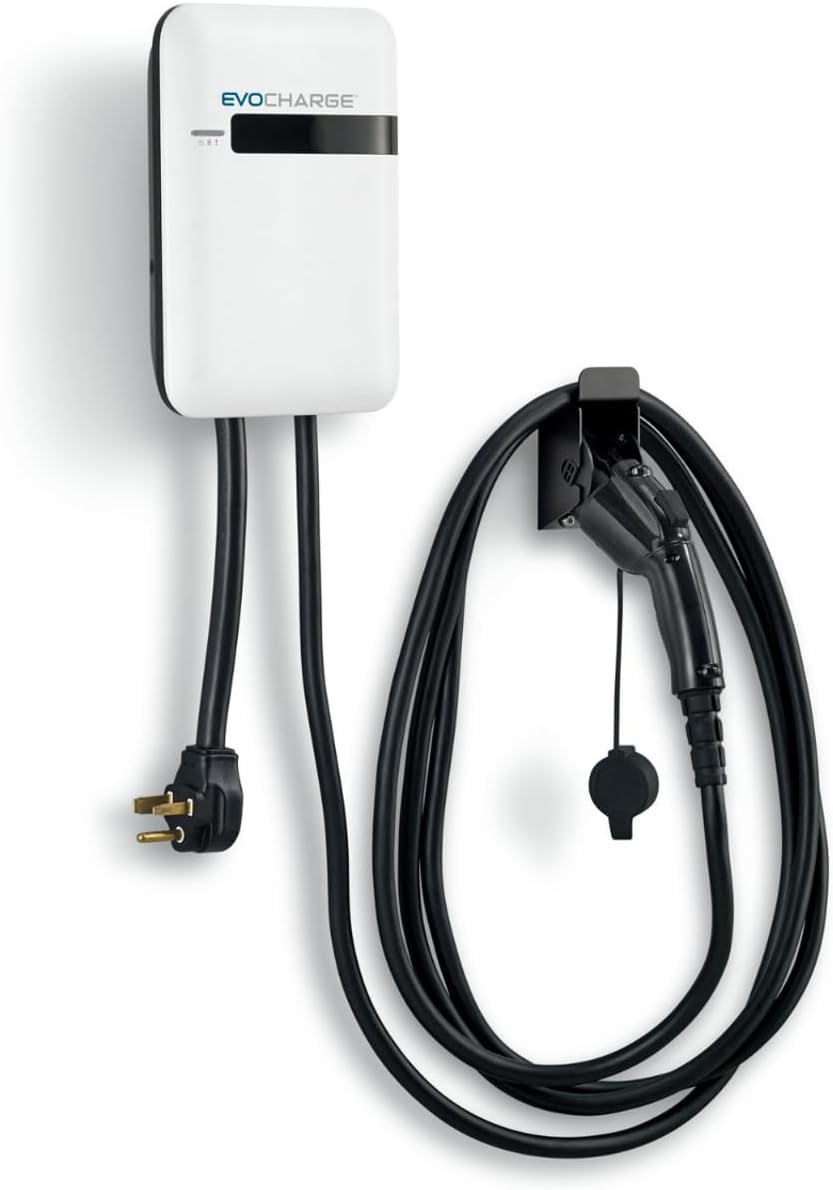

Image 1: The EVoCharge Level 2 EV Charger, showing the main unit, NEMA 6-50 power plug, and the J1772 charging connector with its holster.
1.1 ഉൽപ്പന്നം കഴിഞ്ഞുview വീഡിയോ
Video 1: An introductory video showcasing the EVoCharge brand and the benefits of Level 2 EV charging. This video highlights the product's features such as faster charging and outdoor reliability.
2 പ്രധാനപ്പെട്ട സുരക്ഷാ വിവരങ്ങൾ
മുന്നറിയിപ്പ്: ഈ സുരക്ഷാ നിർദ്ദേശങ്ങൾ പാലിക്കുന്നതിൽ പരാജയപ്പെടുന്നത് തീപിടുത്തം, വൈദ്യുതാഘാതം, ഗുരുതരമായ പരിക്കുകൾ അല്ലെങ്കിൽ മരണം എന്നിവയ്ക്ക് കാരണമായേക്കാം.
- പ്രൊഫഷണൽ ഇൻസ്റ്റാളേഷൻ: Installation of this charging station requires electrical work. It is strongly recommended that a qualified electrician performs the installation to ensure compliance with all local and national electrical codes.
- ഗ്രൗണ്ടിംഗ്: The charging station must be properly grounded. Do not use an adapter or extension cord with this product.
- ഊർജ്ജ സ്രോതസ്സ്: Connect the charger only to a 240V, NEMA 6-50 receptacle on a dedicated circuit with appropriate overcurrent protection (e.g., a 40 Amp circuit breaker for 32 Amp ചാർജ് ചെയ്യുന്നു).
- നാശനഷ്ട പരിശോധന: Before each use, inspect the charging cable, plug, and charging station for any signs of damage. Do not use if any components are damaged.
- വാട്ടർ എക്സ്പോഷർ: While designed for outdoor use, avoid submerging the unit or charging connector in water. Ensure the charging connector is dry before plugging it into your vehicle.
- കുട്ടികളും വളർത്തുമൃഗങ്ങളും: ചാർജിംഗ് സ്റ്റേഷന്റെ പ്രവർത്തന സമയത്ത് കുട്ടികളെയും വളർത്തുമൃഗങ്ങളെയും അതിൽ നിന്ന് അകറ്റി നിർത്തുക.
- അടിയന്തര വിച്ഛേദിക്കുക: Know the location of your circuit breaker for the charging station and how to turn it off in an emergency.
3. ബോക്സിൽ എന്താണുള്ളത്?
Your EVoCharge Level 2 EV Charger package includes the following components:
- EVoCharge Level 2 EV Charging Station (Model EVC3AA0B2E1A1)
- Integrated 25-foot charging cable with J1772 connector
- Integrated NEMA 6-50 power plug
- Wall-mount holster for J1772 connector
- മൗണ്ടിംഗ് ഹാർഡ്വെയർ (സ്ക്രൂകൾ, ആങ്കറുകൾ)
- ഉപയോക്തൃ മാനുവലും വാറന്റി വിവരങ്ങളും
3.1 Unboxing and Components Video
Video 2: This video provides a visual guide to the contents of the EVoCharge Level 2 EV Charger package, showing the main unit and accessories.
4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
The EVoCharge Level 2 EV Charger is designed for straightforward installation. However, due to the electrical requirements, professional installation by a certified electrician is highly recommended to ensure safety and compliance with local codes.
4.1 ചാർജിംഗ് സ്റ്റേഷൻ സ്ഥാപിക്കുന്നു
- ലൊക്കേഷൻ തിരഞ്ഞെടുക്കുക: Select a suitable indoor or outdoor location near your NEMA 6-50 outlet and where the 25-foot charging cable can comfortably reach your vehicle's charging port. Ensure the mounting surface is sturdy enough to support the unit's weight (approximately 16.52 lbs).
- ഡ്രില്ലിംഗ് പോയിന്റുകൾ അടയാളപ്പെടുത്തുക: Use the provided mounting template (if applicable) or measure the mounting holes on the back of the unit. Mark the drilling points on the wall.
- തുളകൾ: Drill pilot holes at the marked locations. Insert wall anchors if mounting into drywall or masonry.
- സുരക്ഷിത യൂണിറ്റ്: Mount the charging station to the wall using the provided screws. Ensure it is securely fastened.
ചിത്രം 2: ഒരു ക്ലോസപ്പ് view of hands securing the EVoCharge charging unit to a wall, demonstrating the mounting process.
4.2 Power Connection (NEMA 6-50 Plug)
The EVoCharge charger comes with a NEMA 6-50 plug. Plug this directly into a compatible 240V NEMA 6-50 receptacle. Ensure the receptacle is on a dedicated circuit and properly installed by a qualified electrician.
Image 3: A diagram illustrating the correct orientation for a NEMA 6-50 outlet, showing both ground-up and ground-down configurations for optimal cable routing.
4.3 കേബിൾ മാനേജ്മെന്റ്
Utilize the provided wall-mount holster to store the J1772 connector and neatly coil the charging cable when not in use. This helps protect the cable from damage and keeps your charging area tidy.
Image 4: The EVoCharge unit mounted on a wall, with the charging cable neatly coiled and the J1772 connector stored in its holster, demonstrating effective cable management.
4.4 Cable Management Video
Video 3: A demonstration of how to properly coil and store the EVoCharge charging cable using the wall-mounted holster, ensuring a tidy and safe charging area.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Using your EVoCharge Level 2 EV Charger is simple and intuitive.
- വൈദ്യുതി ഉറപ്പാക്കുക: Verify that the EVoCharge unit is plugged into the NEMA 6-50 outlet and receiving power. The unit's indicator lights should be on (refer to the LED Status Indicators section for details).
- Retrieve Connector: Remove the J1772 charging connector from its holster.
- വാഹനവുമായി ബന്ധിപ്പിക്കുക: Open your electric vehicle's charging port cover. Firmly insert the J1772 connector into the vehicle's charging port until it clicks into place.
- ചാർജിംഗ് ആരംഭിക്കുന്നു: The charging process will typically begin automatically. The indicator lights on the EVoCharge unit and your vehicle will change to show that charging is active.
- മോണിറ്റർ ചാർജിംഗ്: You can monitor the charging status via your vehicle's dashboard or mobile app.
- ചാർജിംഗ് അവസാനിപ്പിക്കുക: To stop charging, unlock your vehicle's charging port (if applicable), press the release button on the J1772 connector, and pull it out from the vehicle.
- Store Connector: Return the J1772 connector to its holster and neatly coil the cable.
Image 5: A user connecting the J1772 charging connector from the EVoCharge unit into the charging port of an electric vehicle, illustrating the start of the charging process.
ചിത്രം 6: വിശദമായ view of an electric vehicle's charging port with the J1772 connector securely inserted, indicating an active charging connection.
5.1 LED സ്റ്റാറ്റസ് ഇൻഡിക്കേറ്ററുകൾ
The EVoCharge unit features LED indicators to communicate its status:
- കട്ടിയുള്ള പച്ച: ചാർജ് ചെയ്യാൻ തയ്യാറാണ്.
- മിന്നുന്ന പച്ച: Charging actively.
- കടും ചുവപ്പ്: Fault or error. Refer to the Troubleshooting section.
- വെളിച്ചമില്ല: Unit is not powered or in standby mode.
6. പരിപാലനം
Regular maintenance ensures the longevity and optimal performance of your EVoCharge charger.
- വൃത്തിയാക്കൽ: Periodically wipe the charging station and cable with a soft, damp തുണി. കഠിനമായ രാസവസ്തുക്കളോ അബ്രസീവ് ക്ലീനറുകളോ ഉപയോഗിക്കരുത്. വൃത്തിയാക്കുന്നതിന് മുമ്പ് യൂണിറ്റ് പ്ലഗ് ഓഫ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- കേബിൾ കെയർ: Avoid kinking, crushing, or driving over the charging cable. Always coil the cable neatly in its holster when not in use.
- കണക്റ്റർ പരിശോധന: Regularly check the J1772 connector for dirt, debris, or damage. Keep the protective cap on the connector when not in use.
- പരിസ്ഥിതി സംരക്ഷണം: While designed for outdoor use, protecting the unit from direct, prolonged exposure to extreme weather conditions (e.g., heavy snow, direct sunlight for extended periods) can extend its lifespan.
7. പ്രശ്നപരിഹാരം
If you encounter issues with your EVoCharge charger, refer to the following common problems and solutions:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| Charger not powering on (no LED lights) | No power from outlet; circuit breaker tripped; unit unplugged. | Check if the NEMA 6-50 plug is fully inserted. Check your electrical panel for a tripped circuit breaker and reset if necessary. Verify the outlet is functional. |
| വാഹനം ചാർജ് ചെയ്യുന്നില്ല | J1772 connector not fully inserted; vehicle charging schedule active; vehicle fault; charger fault. | Ensure the J1772 connector is fully seated and locked into the vehicle's port. Check your vehicle's charging settings. Unplug and re-plug the charger. If the issue persists, consult your vehicle's manual or contact EVoCharge support. |
| Red LED indicator is on | Internal fault; overcurrent; over-temperature. | Unplug the charger from the wall outlet for 5 minutes, then plug it back in. If the red light persists, discontinue use and contact EVoCharge support. |
| സ്ലോ ചാർജിംഗ് | Vehicle settings; electrical supply issue. | Check your vehicle's charging settings to ensure it's configured for maximum AC charging rate. Ensure the NEMA 6-50 outlet is providing full 240V power. |
If these steps do not resolve the issue, please contact EVoCharge Customer Support for further assistance.
8 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| മോഡൽ നമ്പർ | EVC3AA0B2E1A1 |
| Ampഉന്മേഷം | 32 Amps |
| വാല്യംtage | 240 വോൾട്ട് |
| വാട്ട്tage | 7.68 കെ.ഡബ്ല്യു |
| കേബിൾ നീളം | 25 അടി |
| പവർ പ്ലഗ് തരം | നെമ 6-50 |
| ചാർജിംഗ് കണക്റ്റർ | J1772 (Universal for North American EVs) |
| സുരക്ഷാ റേറ്റിംഗ് | UL (Underwriters Laboratories), UL/cUL, File നമ്പർ: E469990 |
| Dimensions (Unit) | 11 x 7.5 x 3.2 ഇഞ്ച് |
| ഇനത്തിൻ്റെ ഭാരം | 16.52 പൗണ്ട് |
| പ്രവർത്തന പരിസ്ഥിതി | ഇൻഡോർ/ഔട്ട്ഡോർ |
9. വാറണ്ടിയും ഉപഭോക്തൃ പിന്തുണയും
EVoCharge stands behind the quality of its products. For warranty information, please refer to the warranty card included in your product packaging or visit the official EVoCharge website. If you require technical assistance, have questions about installation, or need to report a problem, please contact EVoCharge Customer Support:
- Webസൈറ്റ്: www.evocharge.com (for general inquiries and FAQs)
- ബന്ധപ്പെടാനുള്ള വിവരങ്ങൾ: Refer to your product packaging or the EVoCharge webഏറ്റവും പുതിയ ബന്ധപ്പെടാനുള്ള വിവരങ്ങൾ (ഫോൺ, ഇമെയിൽ) ലഭിക്കുന്ന സൈറ്റ്.
Please have your model number (EVC3AA0B2E1A1) and purchase date ready when contacting support.
