ആമുഖം
This manual provides essential information for the proper installation, operation, and maintenance of your MTX Audio Dual 12" Vented Subwoofer Enclosure (Model TNE212DV). Please read thoroughly before use to ensure optimal performance and longevity of your product.

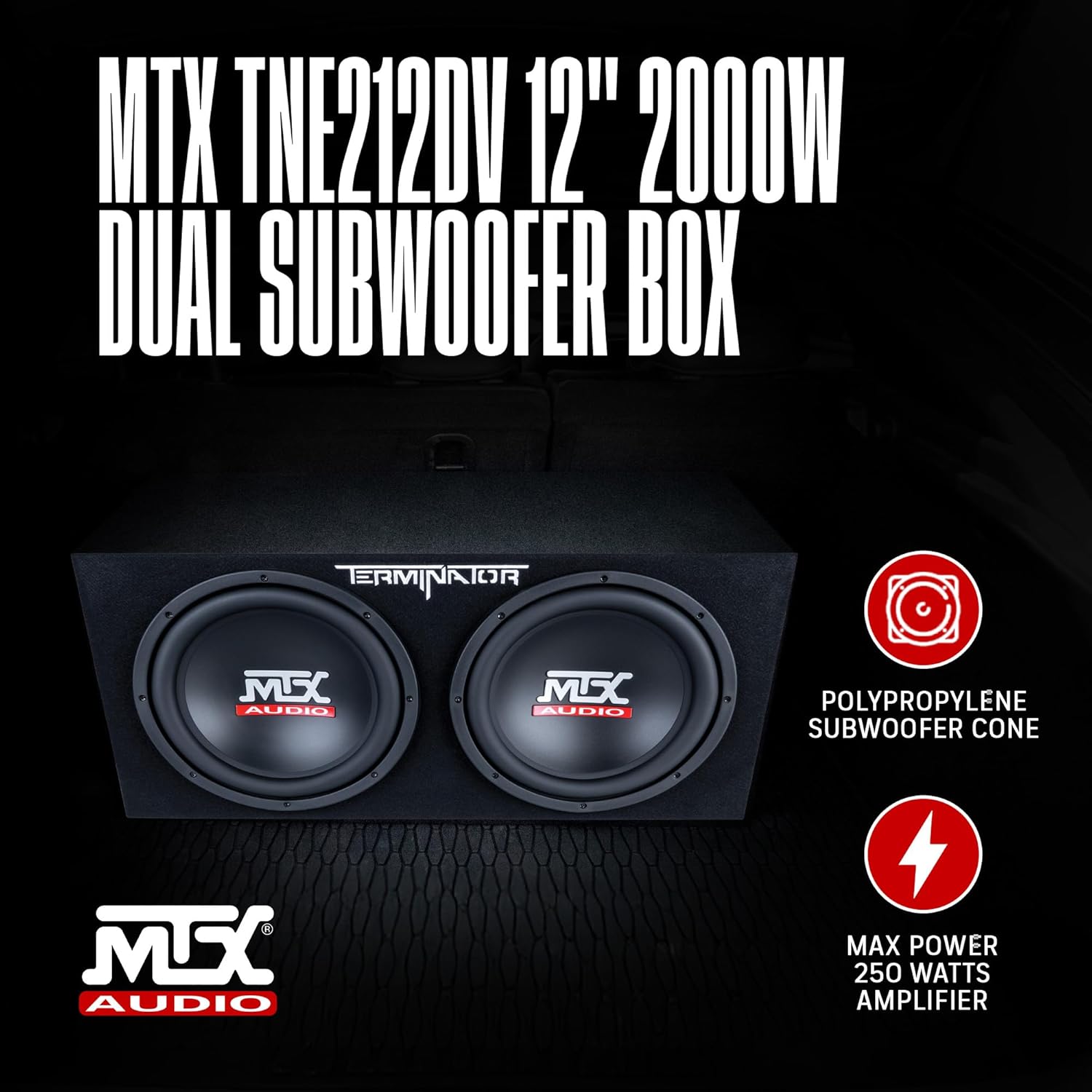

Figure 1: MTX Audio Dual 12" Vented Subwoofer Enclosure
പ്രധാന സവിശേഷതകൾ
- Vented Design: Purpose-driven vented enclosure meticulously tuned for powerful and impactful bass, ensuring harder-hitting lows.
- ഉയർന്ന പവർ ഔട്ട്പുട്ട്: Robust output of 2,000 watts maximum power and 1,000 watts RMS power for an immersive audio experience with optimal clarity and depth.
- Dual 12-inch Subwoofers: Two powerful 12-inch subwoofers designed to elevate auditory experience with deep bass.
- നീണ്ടുനിൽക്കുന്ന നിർമ്മാണം: Features polypropylene dust caps for durability, lightweight design, and minimized power consumption.
- സുഗമമായ സൗന്ദര്യാത്മകം: Incorporates the MTX audio logo on the dust cap and elegant embroidery of the Terminator logo on rich black carpeting.
സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
Proper setup is crucial for achieving the best performance from your subwoofer enclosure. Follow these guidelines for installation.
1. അൺപാക്ക് ചെയ്യലും പരിശോധനയും
Carefully remove all components from the packaging. Verify that all included items are present:
- Dual 12" Vented Subwoofer Enclosure
Inspect the enclosure and subwoofers for any signs of damage during shipping. If any damage is found, contact your dealer immediately.
2. പ്ലേസ്മെന്റ്
The MTX Audio TNE212DV is designed for floor standing mounting within your vehicle. Consider the following for optimal placement:
- Ensure the enclosure is securely placed to prevent movement during vehicle operation.
- Allow adequate space around the enclosure for proper air circulation, especially around the vented ports.
- The enclosure dimensions are 13.5"D x 29.5"W x 14"H.
ചിത്രം 2: എൻക്ലോഷർ അളവുകൾ
Figure 3: Subwoofer Enclosure in Vehicle Trunk
3. Ampലിഫയർ പൊരുത്തപ്പെടുത്തൽ
This dual subwoofer enclosure has an impedance of 2 Ohms and handles 1000 Watts RMS power (2000 Watts Max). It is crucial to match your amplifier's output to these specifications for optimal performance and to prevent damage.
- ഒരു തിരഞ്ഞെടുക്കുക amplifier capable of delivering approximately 1000 Watts RMS at a 2 Ohm load.
- ഒരു ഉപയോഗിച്ച് amplifier with significantly lower or higher RMS output than the subwoofer's rating can lead to poor sound quality or damage.
4. വയറിംഗ് കണക്ഷനുകൾ
The enclosure features gold-plated push-style speaker wire terminals for easy connection. Ensure proper polarity (+ to + and - to -) when connecting to your ampജീവൻ.
- Use appropriate gauge speaker wire for the power levels and distance to the ampജീവൻ.
- Press down on the terminal lever, insert the stripped end of the speaker wire, and release the lever to secure the connection.
- Verify that no stray wire strands are touching, which could cause a short circuit.
Figure 4: Speaker Wire Terminals
5. Amplifier Setup (General Guidance)
Once connected, refer to your amplifier's manual for specific setup instructions. General settings include:
- നിയന്ത്രണം നേടുക: ക്രമീകരിക്കുക ampഔട്ട്പുട്ട് വോള്യവുമായി പൊരുത്തപ്പെടുന്ന ലിഫയറിന്റെ ഗെയിൻtage of your head unit. Start low and gradually increase until distortion is heard, then back off slightly.
- ലോ-പാസ് ഫിൽട്ടർ (LPF): Set the LPF to filter out high frequencies, allowing only bass frequencies to pass to the subwoofer. A common starting point is 80-100 Hz.
- സബ്സോണിക് ഫിൽട്ടർ: ലഭ്യമാണെങ്കിൽ, സബ്വൂഫറിനെ അതിന്റെ റെസൊണന്റ് ഫ്രീക്വൻസിക്ക് താഴെയുള്ള ഫ്രീക്വൻസികളിൽ നിന്ന് സംരക്ഷിക്കുന്നതിന് സബ്സോണിക് ഫിൽട്ടർ സജ്ജമാക്കുക, ഇത് കേടുപാടുകൾക്ക് കാരണമാകും.
- ബാസ് ബൂസ്റ്റ്: Use sparingly, if at all, to avoid excessive distortion and potential damage.
വീഡിയോകൾ സജ്ജീകരിക്കുക
Video 1: General Subwoofer Setup and Demo (RV1212P)
ഈ വീഡിയോ ഒരു പൊതു വിശദീകരണം നൽകുന്നുview of subwoofer setup and demonstration, applicable for understanding basic principles.
Video 2: RV Series Overview
ഒരു ഓവർview of the RV series, offering insights into the product line's features and design.
Video 3: How to Set Up Enclosures (DV12K6)
This video demonstrates the setup process for similar enclosures, providing valuable general installation guidance.
Video 4: MTX Speakers Subwoofer Demonstration
A demonstration of MTX subwoofers, showcasing their performance.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
As a passive subwoofer enclosure, the MTX Audio TNE212DV does not have direct operating controls. Its performance is managed entirely by the connected amplifier and your head unit.
- വോളിയം നിയന്ത്രണം: Adjust the overall system volume via your head unit.
- ബാസ് ലെവൽ: Fine-tune the bass output using the bass level control on your head unit or a remote bass knob connected to your ampജീവൻ.
- ബ്രേക്ക്-ഇൻ കാലയളവ്: Allow a break-in period of approximately 10-20 hours of moderate listening before operating at high volumes. This allows the subwoofer's suspension to loosen up and perform optimally.
മെയിൻ്റനൻസ്
Regular maintenance ensures the longevity and consistent performance of your subwoofer enclosure.
- വൃത്തിയാക്കൽ: Use a soft, dry cloth or a vacuum cleaner with a brush attachment to clean the carpeted exterior. Avoid using harsh chemicals or abrasive cleaners.
- കണക്ഷൻ പരിശോധന: Periodically inspect all wiring connections to ensure they are secure and free from corrosion. Loose connections can lead to signal loss or damage.
- പരിസ്ഥിതി സംരക്ഷണം: Protect the enclosure from extreme temperatures, direct sunlight, and moisture.
ട്രബിൾഷൂട്ടിംഗ്
If you experience issues with your subwoofer enclosure, refer to the following common troubleshooting steps:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ശബ്ദമില്ല | അയഞ്ഞതോ തെറ്റായതോ ആയ വയറിംഗ് കണക്ഷനുകൾ Ampലിഫയർ ഓൺ ചെയ്തിട്ടില്ല Head unit not sending signal | Check all speaker wire connections at the enclosure and ampജീവൻ. സ്ഥിരീകരിക്കുക amplifier power and remote turn-on. Ensure head unit is sending an audio signal. |
| വികലമായ ശബ്ദം | Ampലിഫയർ ഗെയിൻ വളരെ ഉയർന്നതായി സജ്ജീകരിച്ചിരിക്കുന്നു തെറ്റാണ് amplifier settings (LPF, bass boost) കേടായ സബ് വൂഫർ | കുറയ്ക്കുക ampവക്രീകരണം അപ്രത്യക്ഷമാകുന്നതുവരെ ലിഫയർ ഗെയിൻ. Adjust LPF and bass boost settings according to ampലൈഫയർ മാനുവൽ. Inspect subwoofer cones for physical damage. |
| ദുർബലമായ ബാസ് ഔട്ട്പുട്ട് | Ampലിഫയർ ഗെയിൻ വളരെ കുറവാണ് തെറ്റായ LPF സജ്ജീകരണം Phase issues | വർധിപ്പിക്കുക ampക്രമേണ ലിഫയർ നേട്ടം. Adjust LPF to a suitable frequency (e.g., 80-100 Hz). പരിശോധിക്കുക amplifier's phase switch (0° or 180°). |
സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| ബ്രാൻഡ് | MTX |
| മോഡലിൻ്റെ പേര് | ടെർമിനേറ്റർ |
| ഇനം മോഡൽ നമ്പർ | TNE212DV |
| സ്പീക്കർ തരം | സബ് വൂഫർ |
| സബ് വൂഫർ വ്യാസം | 12 ഇഞ്ച് (x2) |
| സ്പീക്കർ പരമാവധി ഔട്ട്പുട്ട് പവർ | 2000 വാട്ട്സ് |
| ആർഎംഎസ് പവർ | 1000 വാട്ട്സ് |
| പ്രതിരോധം | 2 ഓം |
| ഉൽപ്പന്ന അളവുകൾ | 13.5"D x 29.5"W x 14"H |
| ഇനത്തിൻ്റെ ഭാരം | 53 പൗണ്ട് |
| മെറ്റീരിയൽ | Plastic, Nylon/Polyester |
| മൗണ്ടിംഗ് തരം | ഫ്ലോർ സ്റ്റാൻഡിംഗ് |
| കണക്റ്റിവിറ്റി ടെക്നോളജി | വയർഡ് |
| പ്രത്യേക ഫീച്ചർ | ഹായ് റെസ് ഓഡിയോ |
| യു.പി.സി | 715442550135 |
വാറൻ്റി വിവരങ്ങൾ
This MTX Audio product comes with a Limited Warranty. For detailed information regarding warranty coverage, terms, and conditions, please refer to the official warranty documentation provided with your product or visit the MTX Audio webസൈറ്റ്.
ഉപഭോക്തൃ പിന്തുണ
For any questions, technical assistance, or support regarding your MTX Audio Dual 12" Vented Subwoofer Enclosure, please contact MTX Audio customer service. Refer to the official MTX Audio webനിലവിലെ കോൺടാക്റ്റ് വിവരങ്ങൾക്കായി സൈറ്റ് അല്ലെങ്കിൽ ഉൽപ്പന്ന പാക്കേജിംഗ്.
