Tonton 8CH Full HD 1080P Security Camera System Instruction Manual

1. ഉൽപ്പന്നം കഴിഞ്ഞുview

The Tonton 8CH Full HD 1080P Security Camera System provides comprehensive surveillance for your home or business. This 5-in-1 system includes a Digital Video Recorder (DVR) and a combination of bullet and dome cameras, offering 1080P full HD video quality, night vision, and advanced features like face recognition and motion detection.

The system is designed for both indoor and outdoor use, featuring weatherproof cameras and robust recording capabilities to ensure continuous monitoring and security.

2. പാക്കേജ് ഉള്ളടക്കം

താഴെ ലിസ്റ്റ് ചെയ്തിരിക്കുന്ന എല്ലാ ഇനങ്ങളും നിങ്ങളുടെ പാക്കേജിൽ ഉൾപ്പെടുത്തിയിട്ടുണ്ടെന്ന് ദയവായി പരിശോധിക്കുക:

• 1x 8-Channel 1080P DVR (Hard Disk Drive not included)
• 4x 2.0MP ബുള്ളറ്റ് ക്യാമറകൾ
• 4x 2.0MP Dome Cameras
• 8x 60ft BNC Video/Power Cables
• 1x യുഎസ്ബി മൗസ്
• 1x 12V/2A AC/DC Power Adapter for DVR
• 2x 12V/3A AC/DC Power Adapters for Cameras
• 1x 1 മുതൽ 8 വരെ പവർ സ്പ്ലിറ്റർ കേബിൾ
• 1x 1m RJ45 Ethernet Cable
• 1x 1.5m HDMI കേബിൾ
• 4x Window Decals
• 1x Software CD

3. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

3.1 DVR സ്പെസിഫിക്കേഷനുകൾ

The Digital Video Recorder (DVR) is the central unit for video processing and storage. Key specifications include:

• Video Input Mode: CVBS, TVI, AHD, CVI, IPC (5-in-1 compatibility)
• Accessible Resolution: 4MP (TVI, AHD), 3MP/1080P/720P (TVI, AHD, CVI, IP), 960H, D1
• IP Channel Support: Up to 2048x1536@30FPS
• വീഡിയോ ഇൻപുട്ടുകൾ: 8x BNC ports
• വീഡിയോ ഔട്ട്പുട്ടുകൾ: 1x BNC, 1x HDMI (1920x1080, 1280x1024, 1366x768, 1280x720, 1024x768)
• ഓഡിയോ ഇൻപുട്ടുകൾ: 1x RCA
• ഓഡിയോ pട്ട്പുട്ടുകൾ: 1x RCA
• HDD ഇന്റർഫേസ്: 1x SATA (supports up to 6TB HDD)

3.2 ക്യാമറ സ്പെസിഫിക്കേഷനുകൾ

The included cameras are designed for reliable performance:

• ഇമേജ് സെൻസർ: 1/2.7" 2.0MP sensor
• ലെൻസ്: 3.6 മിമി, View ആംഗിൾ: 60 ഡിഗ്രി
• IR LED: 6 Array IR LEDs for night vision
• വെതർപ്രൂഫ് റേറ്റിംഗ്: IP66 (ഇൻഡോർ, ഔട്ട്ഡോർ ഉപയോഗത്തിന് അനുയോജ്യം)
• നൈറ്റ് വിഷൻ ശ്രേണി: 60 അടി വരെ
• IR കട്ട് ഫിൽട്ടർ: Yes, for accurate color reproduction during the day

3.3 സിസ്റ്റം കണക്ഷൻ

Follow these steps to connect your security camera system:

1. Connect each camera to the DVR using the provided 60ft BNC video/power cables.
2. Connect the 1-to-8 power splitter cable to the camera power adapters, then connect each camera to the splitter.
3. Connect the DVR to a monitor using the HDMI cable.
4. Connect the USB mouse to the DVR.
5. For remote access, connect the DVR to your router using the RJ45 Ethernet cable.
6. Plug in the power adapters for the DVR and cameras.

ചിത്രം 3.3.1: System Connection Diagram. This image illustrates how to connect the camera to the DVR, the DVR to a router for network access, and the steps to download the app for remote viewing.

3.4 മൊബൈൽ ആപ്പ് സജ്ജീകരണം

റിമോട്ടിന് viewing and control, download the free Tonton mobile application:

• Scan the QR code provided in the manual or on the DVR, or search for "Guarding Vision" in your device's app store (iOS/Android).
• Install the app and follow the on-screen instructions to add your DVR by scanning its QR code or manually entering its details.
• Once connected, you can live view and playback footage from your smartphone via 3G/4G/Wi-Fi.

4. ഓപ്പറേഷൻ

4.1 Intelligent Video Analysis

The system supports advanced intelligent analysis features to enhance security:

• മുഖം കണ്ടെത്തൽ: Supports 1 channel for detecting human faces.
• Perimeter Detection: Supports 4 channels for detecting intrusions into defined areas.
• These features enable intelligent video analysis and search capabilities.

4.2 മോഷൻ ഡിറ്റക്ഷനും അലേർട്ടുകളും

Configure customizable motion detection zones and receive smart notifications:

• ക്യാമറയ്ക്കുള്ളിലെ നിർദ്ദിഷ്ട മേഖലകൾ നിർവചിക്കുക view where motion detection should be active. This helps reduce false alarms.
• When unexpected movements are detected, the system can push smart notifications with images to your smartphone via the app.
• Email alerts with snapshots can also be configured.
• The DVR can emit a sound warning (buzzer) upon detection.

ചിത്രം 4.2.1: Customizable Motion Zones. This image demonstrates how users can define specific areas for motion detection, such as entrances, gardens, or pool areas, to receive alerts only from relevant zones.

ചിത്രം 4.2.2: App Push and Email Alerts. This image illustrates the various notification methods, including app push notifications with event details, email alerts with snapshots, and an audible buzzer from the DVR, to inform users of security events.

4.3 നൈറ്റ് വിഷൻ

The cameras are equipped with Smart HD Night Vision for clear monitoring in low-light conditions:

• Automatic IR-cut filter ensures sharp images day and night.
• 6 Array IR LEDs provide night vision up to 60ft.
• Smart IR technology adjusts infrared intensity to prevent overexposure of objects close to the camera.

ചിത്രം 4.3.1: Smart HD Night Vision. This image compares video footage with and without Smart IR, demonstrating how Smart IR improves clarity and prevents overexposure in night vision recordings.

4.4 വീഡിയോ റെക്കോർഡിംഗും സംഭരണവും

The DVR supports various recording modes and efficient video compression:

• റെക്കോർഡിംഗ് മോഡുകൾ: Alarm Recording, Auto Recording, Motion Detection Recording, Manual Recording.
• Backup Modes: USB Disk, Network.
• H.265+ വീഡിയോ ഫോർമാറ്റ്: This advanced compression technology saves up to 75% of storage space compared to H.264, allowing for longer recording times on the same hard drive capacity.

ചിത്രം 4.4.1: H.265+ Video Format. This image illustrates the storage efficiency of H.265+ compression compared to H.264, showing that H.265+ can save up to 75% of storage, enabling longer recording durations.

5. പരിപാലനം

To ensure the longevity and optimal performance of your Tonton Security Camera System, follow these maintenance guidelines:

• ക്യാമറ ഹൗസിംഗ്: The cameras feature a durable metallic housing, providing vandal-proof exterior and efficient heat dissipation. Regularly clean the camera lenses with a soft, damp പൊടിയും അവശിഷ്ടങ്ങളും നീക്കം ചെയ്യാനുള്ള തുണി.
• കാലാവസ്ഥ സംരക്ഷണം: The IP66 weatherproof rating protects cameras from dust and water jets. While designed for outdoor use, avoid direct exposure to extreme weather conditions if possible.
• ഡിവിആർ പ്ലേസ്മെന്റ്: Place the DVR in a cool, dry, and well-ventilated area to prevent overheating. Ensure it is protected from direct sunlight and moisture.
• കേബിൾ മാനേജുമെന്റ്: Periodically check all cable connections for security and integrity. Ensure cables are not pinched or damaged.
• സോഫ്റ്റ്‌വെയർ അപ്‌ഡേറ്റുകൾ: നിർമ്മാതാവ് പരിശോധിക്കുക website or app for any available firmware or software updates for the DVR and mobile application to ensure optimal performance and security.

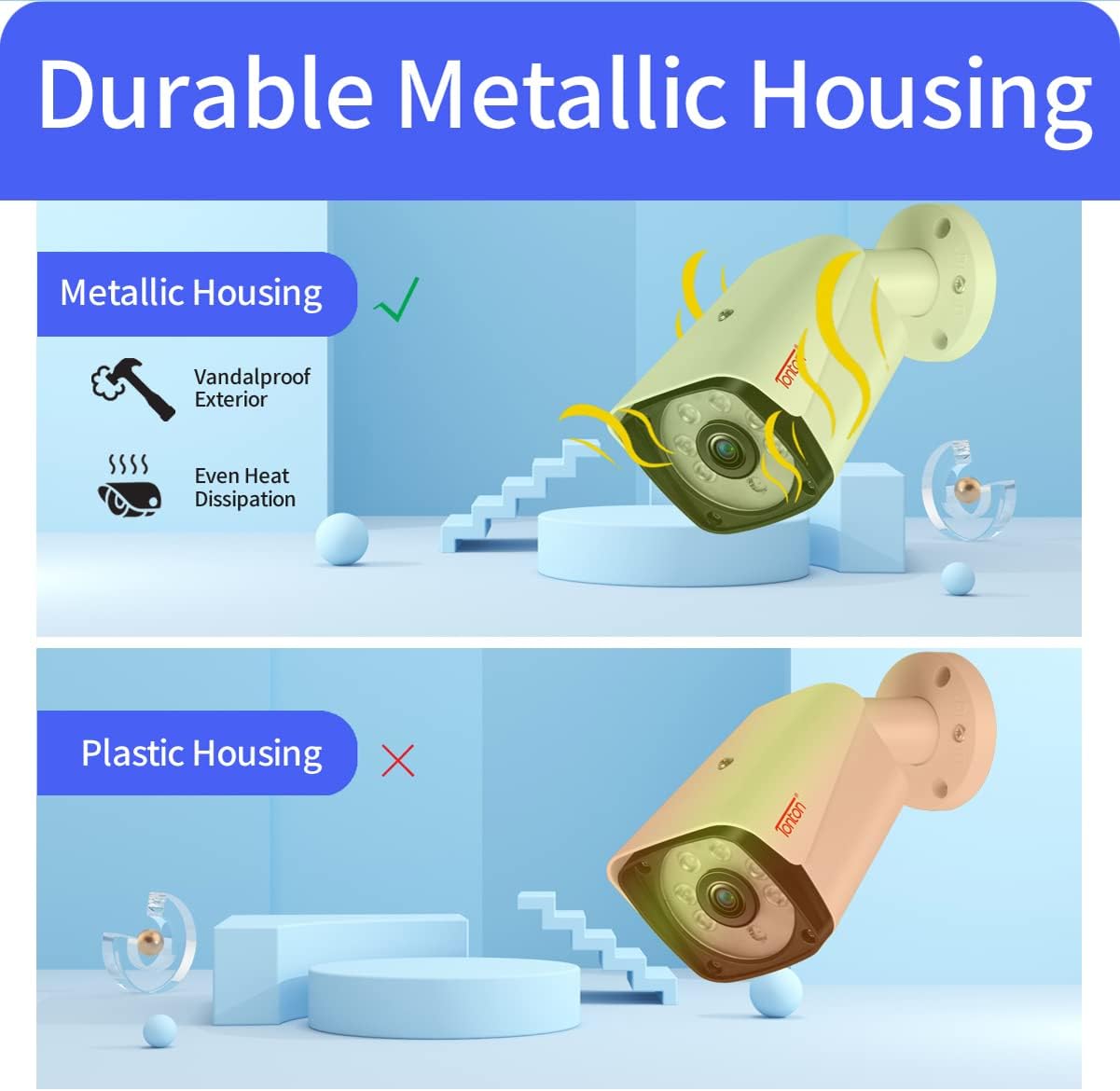

ചിത്രം 5.1: Durable Metallic Housing. This image highlights the benefits of the metallic housing used in Tonton cameras, emphasizing its vandal-proof exterior and superior heat dissipation compared to plastic alternatives.

6. പ്രശ്‌നപരിഹാരം

If you encounter issues with your security system, please refer to the following general troubleshooting steps:

• വീഡിയോ സിഗ്നൽ ഇല്ല:
  • Check all power connections to the cameras and DVR.
  • Ensure BNC cables are securely connected at both ends.
  • മോണിറ്റർ ഇൻപുട്ട് ഉറവിടം ശരിയായി തിരഞ്ഞെടുത്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
• റിമോട്ട് ആക്സസ് പ്രശ്നങ്ങൾ:
  • Confirm the DVR is connected to the internet via the RJ45 cable.
  • നിങ്ങളുടെ റൂട്ടറിന്റെ ഇന്റർനെറ്റ് കണക്ഷൻ പരിശോധിക്കുക.
  • Ensure the mobile app is updated to the latest version.
  • Verify DVR settings for network and remote access are correctly configured.
• മോഷൻ ഡിറ്റക്ഷൻ ട്രിഗർ ചെയ്യുന്നില്ല:
  • Review motion detection zone settings in the DVR menu.
  • സംവേദനക്ഷമത നിലകൾ ക്രമീകരിക്കുക.
  • ക്യാമറകൾക്ക് തടസ്സങ്ങളൊന്നുമില്ലെന്ന് ഉറപ്പാക്കുക. view.
• മോശം രാത്രി കാഴ്ച:
  • ക്യാമറ ലെൻസ് വൃത്തിയാക്കി അതിലെ അഴുക്കോ കറയോ നീക്കം ചെയ്യുക.
  • Ensure there are no reflective surfaces close to the camera that could interfere with IR illumination.

For more detailed troubleshooting or specific issues, please contact Tonton customer support.

7 സാങ്കേതിക സവിശേഷതകൾ

8. വാറൻ്റിയും പിന്തുണയും

Tonton is committed to providing professional customer support for your security system:

• പണം തിരികെ നൽകാനുള്ള ഗ്യാരണ്ടി: 60-Day money back guarantee.
• വാറൻ്റി: 2-Year free warranty.
• സാങ്കേതിക സഹായം: ആജീവനാന്ത സാങ്കേതിക പിന്തുണ നൽകുന്നു.
• If your product ceases to function within the first year, it will be replaced.

For assistance, please refer to the contact information provided in your product packaging or visit the official Tonton support webസൈറ്റ്.
