Inateck HB9002 Surface Pro Docking Station User Manual

ഉൽപ്പന്നം കഴിഞ്ഞുview

The Inateck HB9002 is a versatile docking station designed to expand the connectivity of your Microsoft Surface device. It integrates multiple essential ports, including an HDMI 1.4 interface, a Gigabit Ethernet port, three USB 3.0 A ports, and a 5V DC power input. This docking station enhances productivity by allowing connection to external displays, wired networks, and various USB peripherals.

പ്രധാന സവിശേഷതകളിൽ ഇവ ഉൾപ്പെടുന്നു:

• 6-ഇൻ-1 കണക്റ്റിവിറ്റി: 1x HDMI, 1x Gigabit Ethernet, 3x USB 3.0, and 1x 5V DC port.
• 4K HDMI ഔട്ട്പുട്ട്: Convert Mini DP to 4K x 2K @30Hz HDMI, supporting 8-channel sound output for an enhanced visual and audio experience.
• ഗിഗാബൈറ്റ് ഇഥർനെറ്റ്: Provides a stable and fast wired network connection.
• USB 3.0 ഹബ്: Offers three high-speed USB 3.0 ports for connecting peripherals.
• Integrated Power Input: A 5V DC port allows for external power supply to support high-power downstream devices.

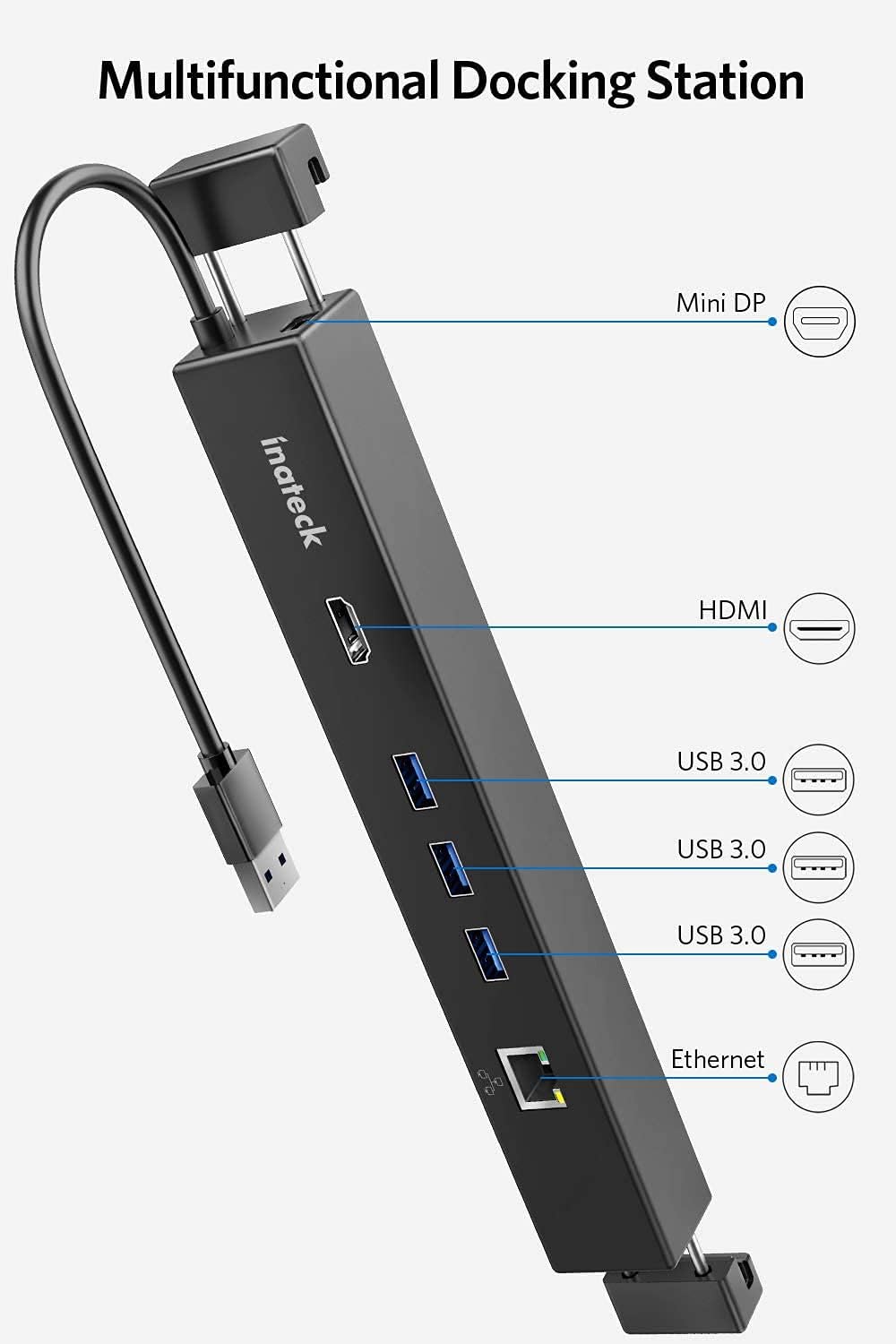

Image: The Inateck HB9002 docking station, showcasing its various ports including Mini DP, HDMI, USB 3.0, and Ethernet, each clearly labeled for easy identification.

പാക്കേജ് ഉള്ളടക്കം

The Inateck HB9002 Surface Docking Station package includes the following items:

• 1x Inateck HB9002 Surface Docking Station
• 1x DC Power Adapter (5V2A, DC3.5*1.35MM L=1.5M)
• 1x Mini DP to Mini DP cable (20CM)
• 1x ബഹുഭാഷാ ഉപയോക്തൃ മാനുവൽ

Image: A visual representation of all items included in the product package: the Inateck HB9002 docking station, its power adapter, the Mini DP to Mini DP cable, and the instruction manual.

അനുയോജ്യത

The Inateck HB9002 Surface Pro Docking Station is compatible with the following Microsoft Surface models:

• ഉപരിതല പ്രോ 3
• ഉപരിതല പ്രോ 4
• ഉപരിതല പ്രോ 6
• ഉപരിതലം 3
• Surface Pro (2017)

Image: The Inateck HB9002 docking station seamlessly attached to a Microsoft Surface device, demonstrating its perfect fit and compatibility.

സജ്ജീകരണ നിർദ്ദേശങ്ങൾ

Follow these steps to set up your Inateck HB9002 Docking Station:

1. Attach the Docking Station: Align the docking station with the kickstand of your Microsoft Surface device. The elastic and stretchy design allows it to clip securely to the kickstand.
2. Connect to Surface: Connect the integrated USB cable from the docking station to a USB port on your Surface.
3. Connect Mini DP: Use the provided Mini DP to Mini DP cable to connect the docking station's Mini DP input to the Mini DP output on your Surface.
4. പവർ കണക്ഷൻ (ഓപ്ഷണൽ എന്നാൽ ശുപാർശ ചെയ്യുന്നത്): For high-power devices or stable operation, connect the included 5V DC power adapter to the DC port on the docking station and then to a power outlet.
5. പെരിഫറലുകൾ ബന്ധിപ്പിക്കുക:
   • HDMI ഡിസ്പ്ലേ: Connect an HDMI cable from the docking station's HDMI port to your external monitor or TV.
   • ഇഥർനെറ്റ് നെറ്റ്‌വർക്ക്: Connect an Ethernet cable from your router or network switch to the Gigabit Ethernet port on the docking station.
   • USB ഉപകരണങ്ങൾ: Connect USB devices such as keyboards, mice, external hard drives, or USB flash drives to the three USB 3.0 ports.

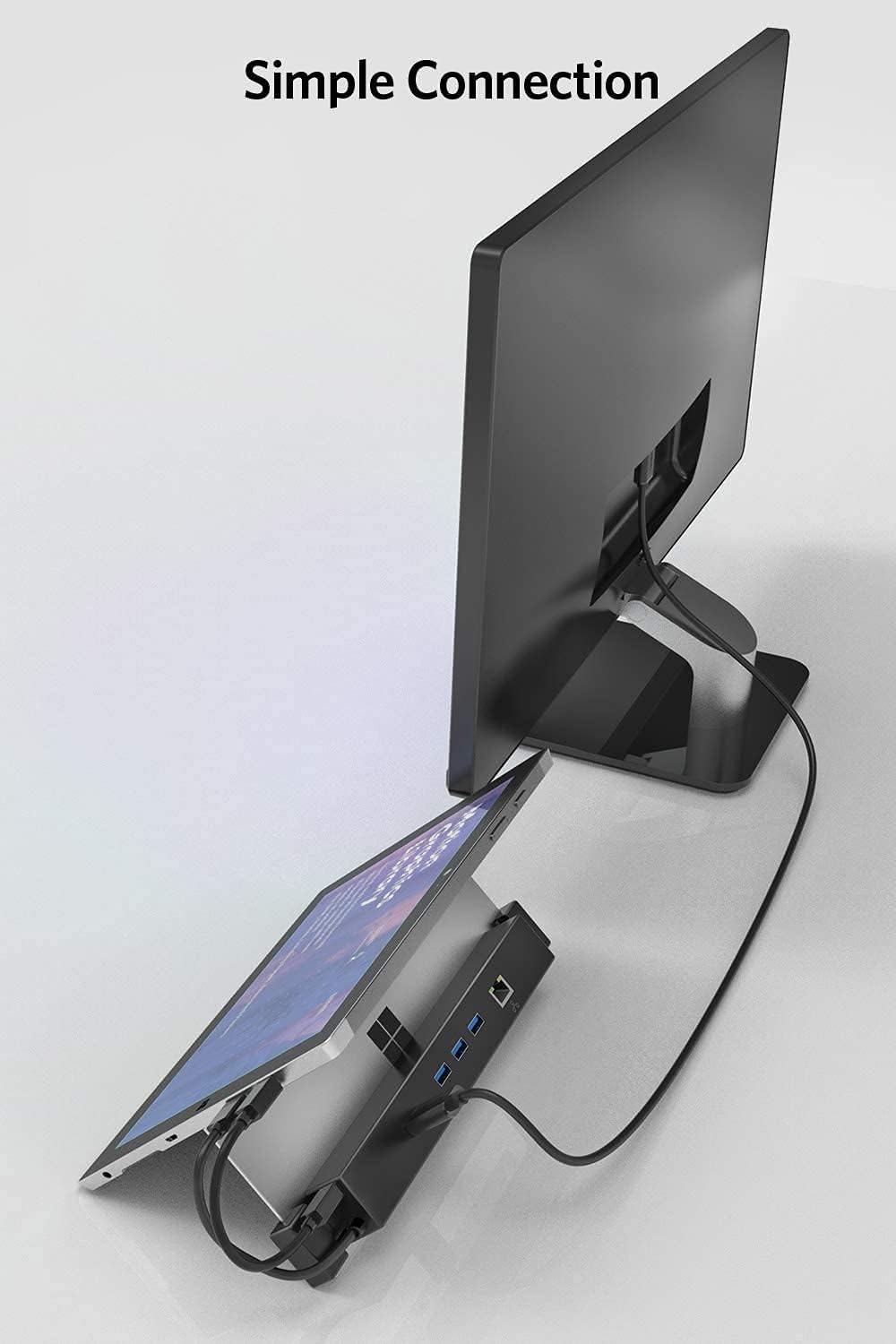

Image: A Microsoft Surface device connected to an external monitor via the Inateck HB9002 docking station, illustrating a simple and effective setup.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Once the Inateck HB9002 Docking Station is set up, it operates automatically with your Surface device.

• HDMI ഔട്ട്പുട്ട്: The Mini DP to HDMI conversion supports 1080p and 4K x 2K @30Hz 24-bit color output, along with 8-channel sound output. Ensure your external display is set to the correct input source.
• ഗിഗാബൈറ്റ് ഇഥർനെറ്റ്: The RJ45 Gigabit Ethernet interface provides a stable wired network connection, supporting 10/100/1000Mbps transmission.
• USB 3.0 പോർട്ടുകൾ: The three USB 3.0 Type-A ports offer high-speed data transfer for connected peripherals. When the DC power adapter is connected, these ports can supply sufficient power to high-power USB devices.

Image: A Microsoft Surface tablet connected to a large external monitor, demonstrating 4K HDMI video transmission for an extended display setup.

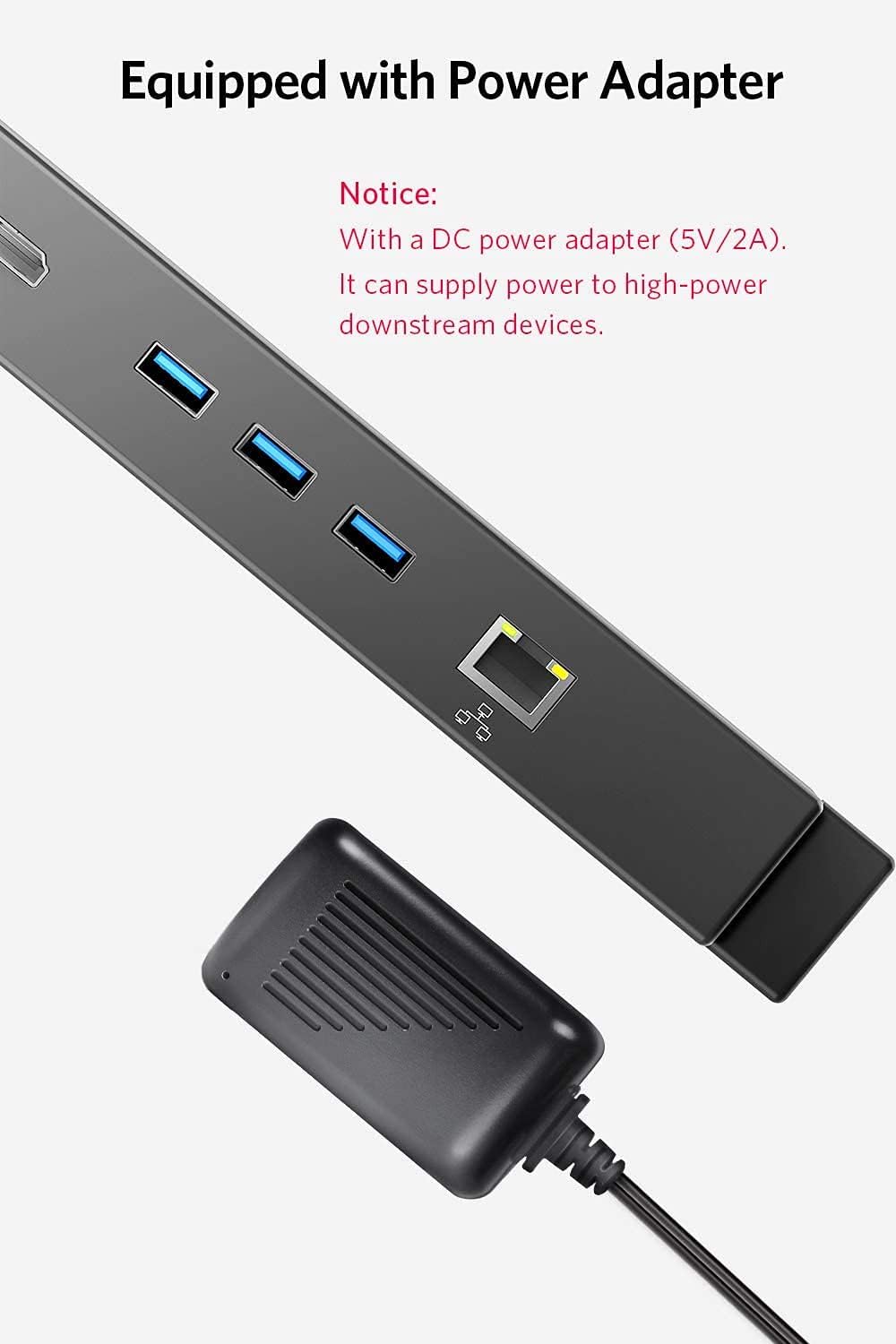

ചിത്രം: ഒരു ക്ലോസ്-അപ്പ് view of the Inateck HB9002 docking station alongside its 5V DC power adapter, highlighting the power input for stable operation and high-power device support.

മെയിൻ്റനൻസ്

To ensure the longevity and optimal performance of your Inateck HB9002 Docking Station:

• വൃത്തിയാക്കൽ: ഡോക്കിംഗ് സ്റ്റേഷന്റെ പുറംഭാഗം വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. ലിക്വിഡ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.
• സംഭരണം: നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും കടുത്ത താപനിലയിൽ നിന്നും മാറി തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് ഉപകരണം സൂക്ഷിക്കുക.
• കൈകാര്യം ചെയ്യൽ: Handle the docking station with care to prevent physical damage to ports or cables.

ട്രബിൾഷൂട്ടിംഗ്

If you encounter issues with your Inateck HB9002 Docking Station, refer to the following troubleshooting tips:

• ബാഹ്യ മോണിറ്ററിൽ ഡിസ്പ്ലേ ഇല്ല:
  • Ensure the Mini DP to Mini DP cable and HDMI cable are securely connected.
  • Verify that the external monitor is powered on and set to the correct HDMI input source.
  • Check your Surface display settings to ensure the external display is detected and configured correctly (e.g., Extend, Duplicate).
• ഇതർനെറ്റ് വഴി നെറ്റ്‌വർക്ക് കണക്ഷൻ ഇല്ല:
  • Confirm the Ethernet cable is securely connected to both the docking station and your network router/switch.
  • Check network settings on your Surface.
  • Ensure your network router/switch is functioning correctly.
• USB Devices Not Working or Unstable:
  • USB ഉപകരണങ്ങൾ USB 3.0 പോർട്ടുകളിൽ ശരിയായി ചേർത്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
  • If using high-power USB devices (e.g., external hard drives), ensure the 5V DC power adapter is connected to the docking station and a power outlet. This provides additional power stability for USB peripherals.
  • Try connecting the USB device directly to your Surface to rule out the device itself as the issue.
• Docking Station Not Recognized by Surface:
  • Ensure the integrated USB cable from the docking station is fully inserted into your Surface's USB port.
  • Restart your Surface device.
  • Disconnect and reconnect all cables.
• അമിത ചൂടാക്കൽ:
  • Ensure the docking station is placed in a well-ventilated area. Avoid covering it with other objects.

ഉൽപ്പന്ന സവിശേഷതകൾ

വാറൻ്റിയും പിന്തുണയും

For warranty information and technical support, please refer to the official Inateck website or contact Inateck customer service directly. Keep your purchase receipt for warranty claims.
