Fanvil X5S IP Phone

ആമുഖം

This manual provides comprehensive instructions for the setup, operation, maintenance, and troubleshooting of your Fanvil X5S IP Phone. The Fanvil X5S is an enterprise-grade IP phone designed for professional communication, featuring intelligent DSS Key-Mapping LCDs, HD voice capabilities, and Power over Ethernet (PoE) support.

സജ്ജമാക്കുക

1. അൺപാക്ക് ചെയ്യലും ഘടക പരിശോധനയും

ബോക്സിലെ എല്ലാ ഘടകങ്ങളും ശ്രദ്ധാപൂർവ്വം അൺപാക്ക് ചെയ്യുക. ഇനിപ്പറയുന്ന ഇനങ്ങൾ ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• Fanvil X5S IP Phone Unit
• ഹാൻഡ്സെറ്റ്
• ഹാൻഡ്‌സെറ്റ് കോർഡ്
• ഇഥർനെറ്റ് കേബിൾ
• ഫോൺ സ്റ്റാൻഡ്
• (Optional) Power Adapter (Note: PoE enabled, power adapter may not be included)

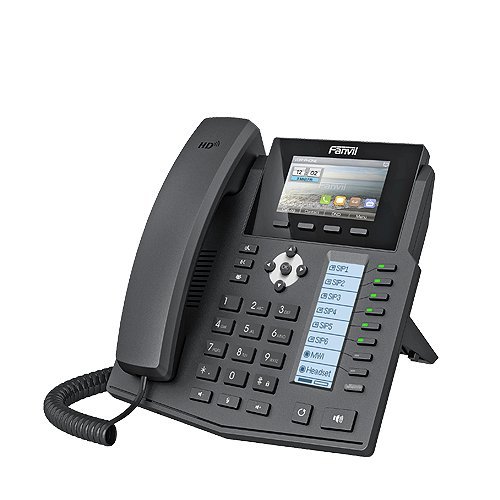

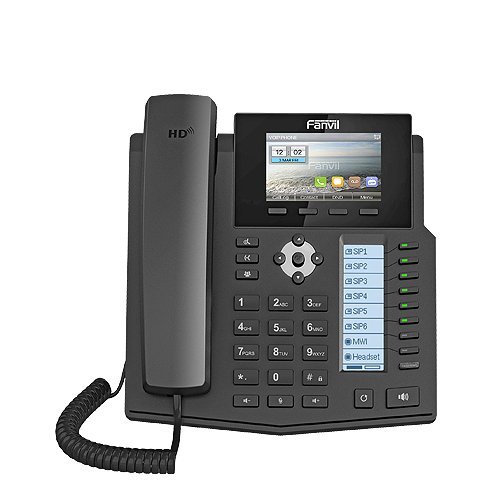

ചിത്രം 1: മുൻഭാഗം view of the Fanvil X5S IP Phone, showing the main LCD, DSS keys, and keypad.

2. ഭൗതിക ബന്ധങ്ങൾ

1. ഫോൺ സ്റ്റാൻഡ് ഘടിപ്പിക്കുക: Align the stand with the slots on the back of the phone unit and push firmly until it clicks into place.
2. ഹാൻഡ്‌സെറ്റ് ബന്ധിപ്പിക്കുക: കോയിൽ ചെയ്ത ഹാൻഡ്‌സെറ്റ് കോഡിന്റെ ഒരു അറ്റം ഹാൻഡ്‌സെറ്റിലേക്കും മറ്റേ അറ്റം ഫോൺ യൂണിറ്റിലെ ഹാൻഡ്‌സെറ്റ് പോർട്ടിലേക്കും പ്ലഗ് ചെയ്യുക (സാധാരണയായി ഒരു ഹാൻഡ്‌സെറ്റ് ഐക്കൺ കൊണ്ട് അടയാളപ്പെടുത്തിയിരിക്കും).
3. നെറ്റ്‌വർക്കിലേക്ക് കണക്‌റ്റ് ചെയ്യുക:
   • If using Power over Ethernet (PoE): Connect one end of the Ethernet cable to the LAN port on the phone (marked with a network icon) and the other end to a PoE-enabled network switch or router.
   • If not using PoE: Connect one end of the Ethernet cable to the LAN port on the phone and the other end to your network switch/router. Then, connect the optional power adapter (if supplied) to the power port on the phone and a power outlet.
4. പിസിയിലേക്ക് കണക്റ്റുചെയ്യുക (ഓപ്ഷണൽ): ഫോണിലൂടെ ഒരു കമ്പ്യൂട്ടർ ബന്ധിപ്പിക്കാൻ നിങ്ങൾ ആഗ്രഹിക്കുന്നുവെങ്കിൽ, നിങ്ങളുടെ പിസിയിൽ നിന്ന് ഫോണിലെ പിസി പോർട്ടിലേക്ക് ഒരു ഇതർനെറ്റ് കേബിൾ ബന്ധിപ്പിക്കുക.

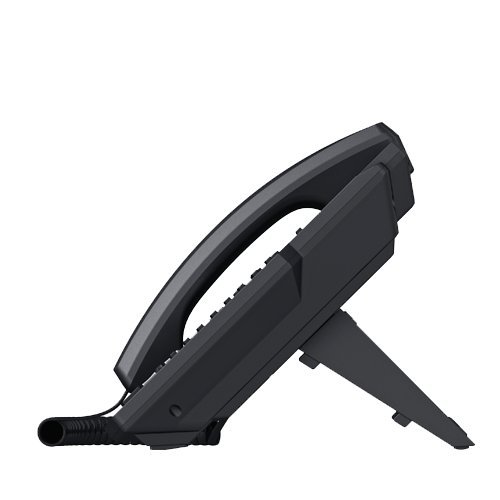

ചിത്രം 2: വശം view of the Fanvil X5S IP Phone, illustrating the phone stand and general profile.

3. പ്രാരംഭ ബൂട്ട്-അപ്പ്

Once connected, the phone will automatically power on and begin its boot sequence. The main LCD will display the Fanvil logo and then proceed to load the operating system. This process may take a few moments. Upon successful boot-up, the phone will attempt to obtain an IP address and register with your SIP server.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

1. അടിസ്ഥാന കോൾ പ്രവർത്തനങ്ങൾ

• ഒരു കോൾ ചെയ്യുന്നു:
  1. Pick up the handset or press the Speakerphone button.
  2. കീപാഡ് ഉപയോഗിച്ച് ആവശ്യമുള്ള നമ്പർ ഡയൽ ചെയ്യുക.
  3. അമർത്തുക ഡയൽ ചെയ്യുക soft key or wait for the automatic dialing timeout.
• ഒരു കോളിന് മറുപടി നൽകുന്നു: ഫോൺ റിംഗ് ചെയ്യുമ്പോൾ, ഹാൻഡ്‌സെറ്റ് എടുക്കുക അല്ലെങ്കിൽ അമർത്തുക സ്പീക്കർഫോൺ ബട്ടൺ.
• ഒരു കോൾ അവസാനിപ്പിക്കുന്നു: ഹാൻഡ്‌സെറ്റ് മാറ്റിസ്ഥാപിക്കുക അല്ലെങ്കിൽ അമർത്തുക കോൾ അവസാനിപ്പിക്കുക സോഫ്റ്റ് കീ.

2. DSS Key-Mapping LCD

The Fanvil X5S features a dedicated DSS Key-Mapping LCD (64x92 dot-matrix) alongside the main LCD (128x64 dot-matrix). The DSS keys are programmable buttons that can be configured for various functions such as speed dial, busy lamp field (BLF), intercom, or line appearances. Refer to your system administrator for specific configurations of these keys.

ചിത്രം 3: സൈഡ് പ്രോfile of the Fanvil X5S IP Phone, highlighting its ergonomic design.

3. SIP Accounts and Features

The phone supports up to 6 SIP lines, allowing for multiple active calls or registrations. Key features include:

• HD Voice: Utilizes HD Codec, HD Speaker, and HD Handset for superior audio quality.
• SIP2.0 (RFC3261) & Correlative RFCs: Ensures broad compatibility with various SIP platforms.
• Bluetooth Support: Connect a Bluetooth USB dongle (sold separately) for wireless headset connectivity.
• Two Network Interfaces: Equipped with 10M/100M/1000M Ethernet ports for high-speed network connectivity.

മെയിൻ്റനൻസ്

To ensure the longevity and optimal performance of your Fanvil X5S IP Phone, follow these maintenance guidelines:

• വൃത്തിയാക്കൽ: Use a soft, dry, lint-free cloth to clean the phone's surface. For stubborn marks, slightly dampen the cloth with water. Avoid using harsh chemicals, abrasive cleaners, or solvents, as these can damage the phone's finish and internal components.
• പരിസ്ഥിതി വ്യവസ്ഥകൾ: Keep the phone away from direct sunlight, excessive heat sources, and high humidity. Ensure proper ventilation around the device.
• കേബിൾ മാനേജുമെന്റ്: ബന്ധിപ്പിച്ചിരിക്കുന്ന എല്ലാ കേബിളുകളും (ഹാൻഡ്‌സെറ്റ്, ഇതർനെറ്റ്, പവർ) സുരക്ഷിതമായി പ്ലഗ് ഇൻ ചെയ്‌തിട്ടുണ്ടെന്നും കേടുപാടുകൾ സംഭവിച്ചിട്ടില്ലെന്നും ഉറപ്പാക്കാൻ ഇടയ്ക്കിടെ പരിശോധിക്കുക.

ട്രബിൾഷൂട്ടിംഗ്

If you encounter issues with your Fanvil X5S IP Phone, try the following basic troubleshooting steps:

If these steps do not resolve the issue, please contact your system administrator or Fanvil technical support.

സ്പെസിഫിക്കേഷനുകൾ

വാറൻ്റി വിവരങ്ങൾ

The Fanvil X5S IP Phone comes with a 1 വർഷത്തെ വാറൻ്റി from the date of purchase. This warranty covers manufacturing defects and malfunctions under normal use. Please retain your proof of purchase for warranty claims. For detailed terms and conditions, refer to the warranty card included with your product or contact Fanvil customer service.

പിന്തുണ

For technical assistance, product inquiries, or further support, please contact your vendor, system integrator, or visit the official Fanvil website. Ensure you have your product model number (Fanvil X5S) and any relevant purchase details ready when seeking support.
