ആമുഖം
This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your Bernette B48 Funlock Serger Coverstitch Overlock Machine. Please read all instructions carefully before using the machine to ensure optimal performance and longevity.
The Bernette B48 is a versatile machine designed for various sewing tasks, including overlock, coverstitch, and chain stitch functions. It features 23 built-in stitches, adjustable stitch widths, and a high sewing speed of up to 1300 stitches per minute, making it suitable for both beginners and experienced users.
സുരക്ഷാ നിർദ്ദേശങ്ങൾ
- Always disconnect the machine from the power supply before cleaning, lubricating, or performing any user maintenance.
- Keep fingers away from all moving parts, especially the needle, looper, and knife areas, during operation.
- Use only the accessories and attachments specified by the manufacturer.
- Do not operate the machine if it has a damaged cord or plug, if it is not working properly, or if it has been dropped or damaged.
- Ensure the machine is placed on a stable, level surface during use.
- പ്രവർത്തന സമയത്ത് കുട്ടികളെയും വളർത്തുമൃഗങ്ങളെയും മെഷീനിൽ നിന്ന് അകറ്റി നിർത്തുക.
ഘടകങ്ങൾ പൂർത്തിയായിview
Familiarize yourself with the main components of your Bernette B48 machine.
Figure 1: Bernette B48 Funlock Serger Coverstitch Overlock Machine. This image shows the overall machine with its thread stand and tension dials visible.

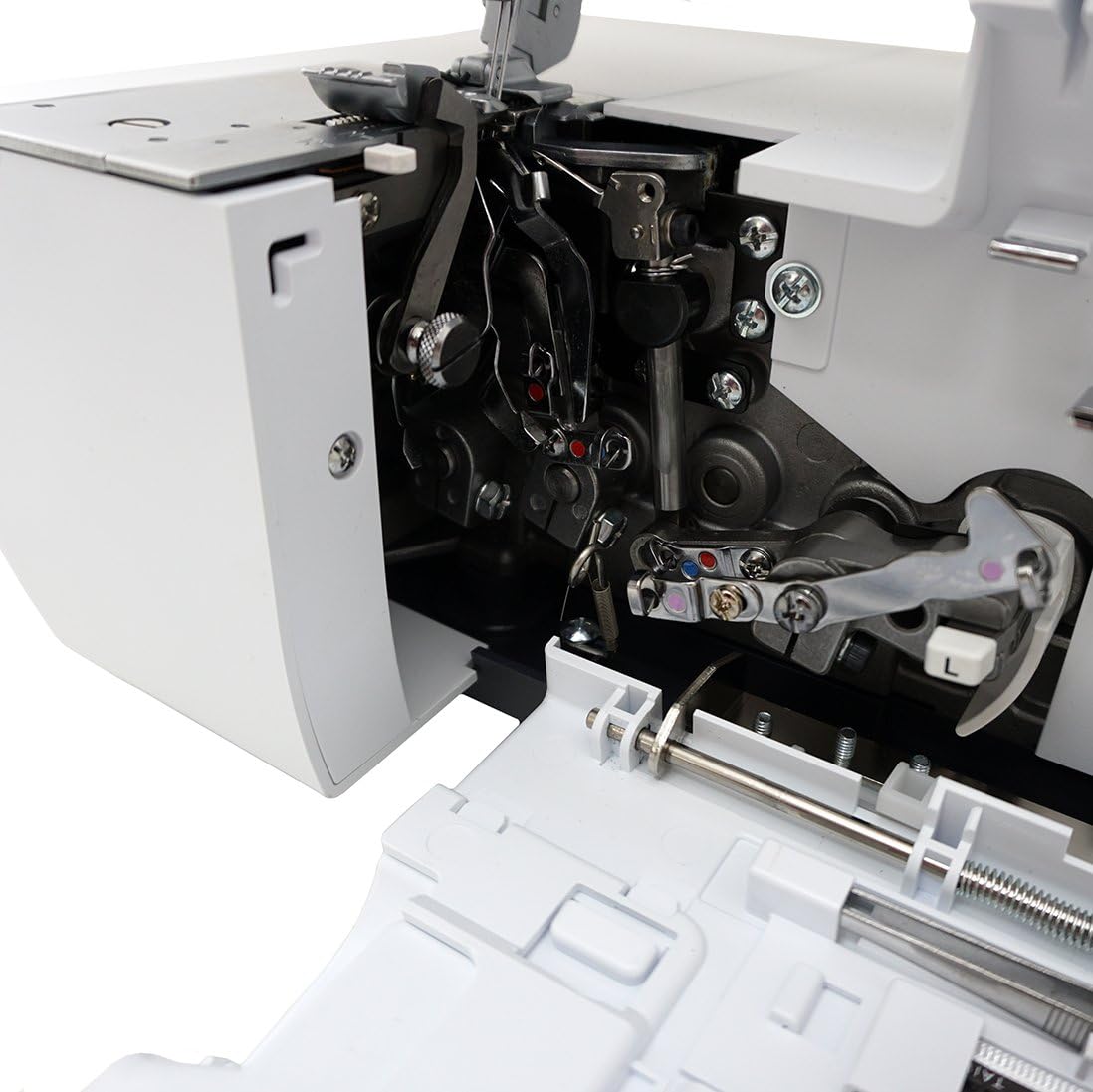

ചിത്രം 2: ആന്തരിക view of the Bernette B48 with the front cover open, revealing the looper area and color-coded threading paths.
Figure 3: Close-up of the needle plate and feed dogs on the Bernette B48, showing the measurement markings.
Figure 4: A selection of accessories included with the Bernette B48, such as tweezers, needles, and various tools.
സജ്ജമാക്കുക
അൺപാക്കിംഗും പ്ലേസ്മെന്റും
- മെഷീൻ അതിന്റെ പാക്കേജിംഗിൽ നിന്ന് ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക. ഭാവിയിലെ ഗതാഗതത്തിനോ സംഭരണത്തിനോ വേണ്ടി എല്ലാ പാക്കേജിംഗ് വസ്തുക്കളും സൂക്ഷിക്കുക.
- Place the machine on a sturdy, flat surface with adequate space for fabric handling.
- Ensure the power switch is in the OFF position before connecting the power cord.
- പവർ കോർഡ് മെഷീനുമായി ബന്ധിപ്പിക്കുക, തുടർന്ന് അനുയോജ്യമായ ഒരു ഇലക്ട്രിക്കൽ ഔട്ട്ലെറ്റുമായി ബന്ധിപ്പിക്കുക.
മെഷീൻ ത്രെഡിംഗ്
Correct threading is crucial for proper stitch formation. The Bernette B48 features color-coded threading paths to simplify this process. Refer to the threading chart provided with your machine for specific stitch types.
Video 1: This video demonstrates the process of setting machine dials and threading the Bernette B48 Funlock Serger. It highlights how to adjust stitch length, differential feed, cutting width, and thread tension according to the threading chart, and then guides through the steps of threading the upper looper using tweezers.
General Threading Steps:
- പ്രഷർ കാൽ ഉയർത്തി സൂചി അതിൻ്റെ ഏറ്റവും ഉയർന്ന സ്ഥാനത്തേക്ക് ഉയർത്തുക.
- Follow the color-coded guides for each thread path (yellow, green, blue, red, violet).
- Ensure each thread is securely seated in its tension disc and all guides/hooks.
- Use the included tweezers to assist with threading the loopers and needles, especially in tight spaces.
- Once all threads are in place, pull them under the presser foot and to the back of the machine.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
തുന്നൽ തിരഞ്ഞെടുപ്പും ക്രമീകരണവും
The Bernette B48 offers 23 stitch types, including 4-thread overlock, 3-thread super stretch, 3-thread flatlock, 3-thread narrow seam, and more. Refer to your machine's threading chart for recommended settings for each stitch type.
- Stitch Length (SL): Adjust the dial on the right side of the machine to set the desired stitch length.
- Differential Feed (DF): The differential feed dial, located on the left side, controls the movement of the front and rear feed dogs. Adjust this to prevent stretching or gathering of fabric, or to intentionally create gathering or shirring effects. A setting of '1' is standard.
- Cutting Width (CW): The cutting width dial on the left front of the machine adjusts how much fabric is trimmed by the knife.
- Knife Guard (KG/CSI): Ensure the knife guard is in the correct position for your chosen stitch. 'KG' typically means the knife is engaged.
- Needle Positions (NP): Select the appropriate needle position based on the stitch type.
- ത്രെഡ് ടെൻഷൻ: Adjust the tension dials for each thread (Yellow, Green, Blue, Red, Violet) according to the threading chart for your selected stitch. Incorrect tension can lead to loose or tight stitches.
മെഷീൻ ഉപയോഗിച്ച് തയ്യൽ
- നിങ്ങളുടെ ഫാബ്രിക് പ്രഷർ പാദത്തിനടിയിൽ വയ്ക്കുക.
- പ്രഷർ കാൽ താഴ്ത്തുക.
- Start sewing slowly, guiding the fabric evenly.
- Always test your stitch settings on a scrap piece of the same fabric before beginning your project.
മെയിൻ്റനൻസ്
വൃത്തിയാക്കൽ
Regular cleaning ensures smooth operation and prevents lint buildup from affecting stitch quality.
- മെഷീൻ ഓഫാക്കി അൺപ്ലഗ് ചെയ്യുക.
- Open the front and side covers.
- Use a small brush to remove lint and dust from the looper area, feed dogs, and around the knife.
- മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിച്ച് പുറംഭാഗങ്ങൾ തുടയ്ക്കുക.
ലൂബ്രിക്കേഷൻ
Consult your full Bernette B48 user manual for specific lubrication points and recommended oiling frequency. Generally, a few drops of high-quality sewing machine oil are applied to moving metal parts as indicated in the manual.
ട്രബിൾഷൂട്ടിംഗ്
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഒഴിവാക്കിയ തുന്നലുകൾ | തെറ്റായ സൂചി, വളഞ്ഞ സൂചി, തെറ്റായ നൂൽ കുത്തൽ, തെറ്റായ ടെൻഷൻ. | Change needle, re-thread machine, adjust tension. |
| ത്രെഡ് ബ്രേക്കേജ് | High thread tension, poor quality thread, incorrect threading, burrs on thread path. | Reduce tension, use quality thread, re-thread carefully, check for burrs. |
| Uneven Seams | Incorrect differential feed setting, uneven fabric feeding. | Adjust differential feed, guide fabric gently and evenly. |
| മെഷീൻ ആരംഭിക്കുന്നില്ല | Power cord not connected, power switch off, foot control issue. | Check power connections, ensure switch is ON, inspect foot control. |
സ്പെസിഫിക്കേഷനുകൾ
- മോഡൽ: Bernette B48 Funlock
- Stitch Types: 23 (including overlock, coverstitch, chain stitch)
- Maximum Sewing Speed: മിനിറ്റിൽ 1300 തുന്നലുകൾ
- അളവുകൾ: 16 x 16 x 16 ഇഞ്ച് (ഏകദേശം)
- ഇനത്തിൻ്റെ ഭാരം: 21 പൗണ്ട്
- ഊർജ്ജ സ്രോതസ്സ്: കോർഡഡ് ഇലക്ട്രിക്
- മെറ്റീരിയൽ: പ്ലാസ്റ്റിക്
- UPC: 675900960459
Figure 5: Visual representation of the Bernette B48 machine's dimensions, indicating 16 inches for depth, width, and height.
വാറൻ്റി വിവരങ്ങൾ
Your Bernette B48 Funlock Serger Coverstitch Overlock Machine is covered by a manufacturer's warranty. Please refer to the warranty card included with your product for specific terms, conditions, and registration details. Keep your proof of purchase for warranty claims.
പിന്തുണ & ബന്ധപ്പെടുക
For further assistance, technical support, or service inquiries, please contact Bernette customer service or an authorized Bernette dealer. Contact information can typically be found on the Bernette official website or in the documentation included with your machine.
