1. ആമുഖം
This manual provides essential instructions for the setup, operation, maintenance, and troubleshooting of your Konica Minolta Bizhub C224 multifunction printer. The Bizhub C224 is designed for office environments, offering comprehensive copying, printing, scanning, and finishing capabilities.
ശരിയായ പ്രവർത്തനം ഉറപ്പാക്കുന്നതിനും അതിന്റെ ആയുസ്സ് പരമാവധിയാക്കുന്നതിനും ഉപകരണം ഉപയോഗിക്കുന്നതിന് മുമ്പ് ദയവായി ഈ മാനുവൽ നന്നായി വായിക്കുക.
2. സജ്ജീകരണം
2.1 അൺപാക്കിംഗും പ്ലേസ്മെന്റും
Carefully remove the Bizhub C224 and all included components from its packaging. The package typically includes the printer unit, a finisher, and a USB cable. Ensure the device is placed on a stable, level surface with adequate ventilation. Avoid direct sunlight and areas with extreme temperature or humidity fluctuations.
ചിത്രം 2.1: മുൻഭാഗം view of the Konica Minolta Bizhub C224 multifunction printer with the attached finisher unit.
2.2 പവർ കണക്ഷൻ
Connect the power cord securely to the device and then to a grounded electrical outlet. Do not use extension cords or power strips that are not rated for the device's power requirements.
2.3 Initial Software and Driver Installation
For printing and scanning functions, install the necessary drivers and software on your computer. The Bizhub C224 supports USB connectivity. Refer to the included software CD or the Konica Minolta support website for the latest drivers and installation guides.
3. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
3.1 പേപ്പർ ലോഡ് ചെയ്യുന്നു
The Bizhub C224 supports various paper sizes, including A4 NA, and has a maximum input sheet capacity of 500 sheets. Open the paper tray, adjust the guides to the correct paper size, and load the paper stack. Ensure the paper is not creased or bent.
ചിത്രം 3.1: വശം view of the Bizhub C224, illustrating the paper trays and their typical configuration.
3.2 നിയന്ത്രണ പാനൽ ഉപയോഗിക്കുന്നു
The device features an intuitive control panel for accessing various functions. The main screen displays options for Copy, Print, Scan, and Other functions. Use the touch screen and physical buttons (Power, Start, Stop, Reset) to navigate and execute tasks.

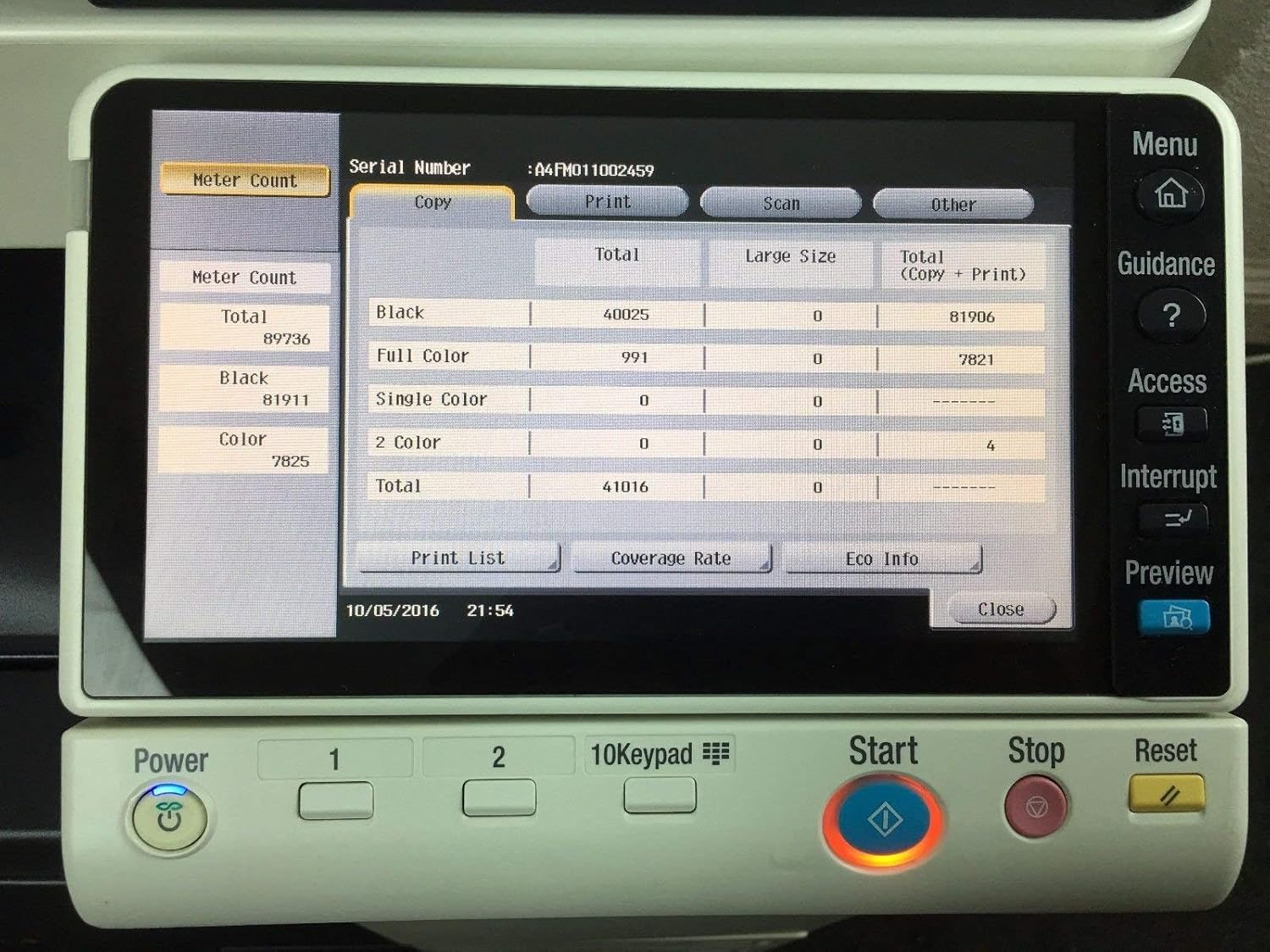

Image 3.2: The control panel showing the 'Meter Count' screen, which displays total and color page counts.
3.3 പ്രമാണങ്ങൾ പകർത്തൽ
- യഥാർത്ഥ പ്രമാണം സ്കാനർ ഗ്ലാസിലോ ഓട്ടോമാറ്റിക് ഡോക്യുമെന്റ് ഫീഡറിലോ (ADF) വയ്ക്കുക.
- നിയന്ത്രണ പാനലിൽ, 'പകർത്തുക' ഫംഗ്ഷൻ തിരഞ്ഞെടുക്കുക.
- Adjust settings such as quantity, color/monochrome, and duplex options.
- പകർത്തൽ ആരംഭിക്കാൻ 'ആരംഭിക്കുക' ബട്ടൺ അമർത്തുക.
Image 3.3: The Bizhub C224 with the scanner lid open, revealing the flatbed scanner glass.
3.4 പ്രമാണങ്ങൾ അച്ചടിക്കൽ
Send print jobs from your computer to the Bizhub C224 using the installed printer drivers. The device supports both color and monochrome output, as well as automatic dual-sided (duplex) printing. Configure print settings such as paper source, print quality, and finishing options directly from your computer's print dialogue.
3.5 പ്രമാണങ്ങൾ സ്കാൻ ചെയ്യുന്നു
- യഥാർത്ഥ പ്രമാണം സ്കാനർ ഗ്ലാസിലോ ADF-ലോ വയ്ക്കുക.
- നിയന്ത്രണ പാനലിൽ, 'സ്കാൻ' ഫംഗ്ഷൻ തിരഞ്ഞെടുക്കുക.
- Choose scan destination (e.g., email, network folder, USB drive) and adjust scan settings (e.g., resolution, color mode).
- സ്കാനിംഗ് ആരംഭിക്കാൻ 'ആരംഭിക്കുക' ബട്ടൺ അമർത്തുക.
3.6 Using the Finisher
The integrated finisher allows for advanced document handling, such as stapling or sorting. Ensure documents are properly aligned in the output tray for correct finishing operations. Specific finisher functions can be selected via the control panel or print driver settings.
ചിത്രം 3.4: ഒരു ക്ലോസപ്പ് view of the finisher unit, showing output paper stacked in the tray.
4. പരിപാലനം
4.1 Checking Consumable Life
Regularly check the status of consumables such as toner (Cyan, Magenta, Yellow, Black), developing units, drum units, fusing unit, and image transfer belt unit. This can be done through the control panel's 'Utility' menu under 'Check Consumable Life'.
Image 4.1: The control panel displaying the first page of 'Check Consumable Life', showing the status of developing and drum units.
Image 4.2: The control panel displaying the second page of 'Check Consumable Life', showing the status of the fusing unit, transfer roller unit, and image transfer belt unit.
4.2 ടോണർ കാട്രിഡ്ജുകൾ മാറ്റിസ്ഥാപിക്കൽ
When a toner cartridge is low or empty, the device will display a notification. Follow the on-screen instructions or refer to the service manual for specific steps on how to safely replace toner cartridges. Use only genuine Konica Minolta toner for optimal performance.
4.3 ക്ലീനിംഗ് നടപടിക്രമങ്ങൾ
Periodically clean the exterior of the device with a soft, dry cloth. For the scanner glass, use a lint-free cloth and a mild glass cleaner. Ensure the device is powered off before cleaning any internal components.
5. പ്രശ്നപരിഹാരം
5.1 പൊതുവായ പ്രശ്നങ്ങൾ
- പേപ്പർ ജാമുകൾ: If a paper jam occurs, the control panel will display an error message indicating the location. Carefully open the specified covers and gently remove any jammed paper.
- മോശം പ്രിന്റ് നിലവാരം: Check toner levels and consumable life. Perform a print quality calibration from the utility menu if available. Ensure you are using appropriate paper for your print settings.
- ഉപകരണം പ്രതികരിക്കുന്നില്ല: Verify power connection and network/USB cable connection. Restart the device and your computer.
5.2 പിശക് കോഡുകൾ
If an error code appears on the control panel, note the code and refer to the comprehensive service manual or Konica Minolta's support website for detailed explanations and solutions. Some errors may require professional service.
6 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| ബ്രാൻഡ് | കൊണിക്ക മിനോൾട്ട |
| മോഡലിൻ്റെ പേര് | C224 |
| പ്രിൻ്റിംഗ് ടെക്നോളജി | ഇങ്ക്ജെറ്റ് |
| പ്രിൻ്റർ ഔട്ട്പുട്ട് | നിറം, മോണോക്രോം |
| പരമാവധി കറുപ്പും വെളുപ്പും പ്രിന്റ് റെസല്യൂഷൻ | 600 ഡിപിഐ |
| മഷി നിറം | സിയാൻ, മജന്ത, മഞ്ഞ, കറുപ്പ് |
| ഇരട്ട-വശങ്ങളുള്ള പ്രിന്റിംഗ് | അതെ (ഓട്ടോമാറ്റിക് ഡ്യൂപ്ലെക്സ്) |
| സ്കാനർ തരം | ഫ്ലാറ്റ്ബെഡ് |
| പരമാവധി ഇൻപുട്ട് ഷീറ്റ് ശേഷി | 500 |
| ഷീറ്റ് വലിപ്പം | എ4 എൻഎ |
| കണക്റ്റിവിറ്റി ടെക്നോളജി | USB |
| മൊത്തം USB പോർട്ടുകൾ | 1 |
| ഉൾപ്പെടുത്തിയ ഘടകങ്ങൾ | Finisher, USB Cable, Printer |
| ഉൽപ്പന്നത്തിൻ്റെ പ്രത്യേക ഉപയോഗങ്ങൾ | ഓഫീസ് |
| ഇനത്തിൻ്റെ മോഡൽ നമ്പർ | C224 |
| യു.പി.സി | 748926424851 |
7. വാറൻ്റി വിവരങ്ങൾ
This Konica Minolta Bizhub C224 is a Certified Refurbished product and comes with a 90-day limited warranty. This warranty covers functionality and ensures the product looks and works like new. For specific terms and conditions, please refer to the warranty documentation provided at the time of purchase or contact the seller.
8. പിന്തുണ
For further assistance, technical support, or service inquiries, please contact your authorized Konica Minolta dealer or the seller from whom you purchased this renewed product. Ensure you have your model number (C224) and any relevant serial numbers available when seeking support.
