Behringer SUPER-X PRO CX2310 Professional Crossover User Manual

1. ആമുഖം

This manual provides comprehensive instructions for the Behringer SUPER-X PRO CX2310, a high-precision stereo 2-way/mono 3-way crossover with a dedicated subwoofer output. Designed for professional audio applications, this device accurately divides audio signals into different frequency bands, optimizing sound reproduction through multiple loudspeakers.

The CX2310 ensures precise frequency separation, allowing each speaker component (e.g., woofers, mid-range drivers, tweeters, subwoofers) to receive only the frequencies it is designed to reproduce efficiently. This results in improved sound clarity, increased system efficiency, and enhanced speaker protection.

ചിത്രം 1: കോണാകൃതിയിലുള്ള മുൻഭാഗം view of the Behringer SUPER-X PRO CX2310 crossover.

2. പ്രധാന സുരക്ഷാ നിർദ്ദേശങ്ങൾ

Before operating the CX2310, please read and adhere to the following safety guidelines:

• വൈദ്യുതി വിതരണം: Connect the unit only to the specified mains voltage. Ensure the power cord is undamaged and properly grounded.
• ഈർപ്പം: Do not expose the unit to rain or moisture. Avoid placing liquid-filled objects on the device.
• വെൻ്റിലേഷൻ: ആവശ്യത്തിന് വായുസഞ്ചാരം ഉറപ്പാക്കുക. വായുസഞ്ചാര ദ്വാരങ്ങൾ തടയരുത്.
• ചൂട്: Do not place the unit near heat sources such as radiators, heat registers, or other heat-producing appliances.
• സേവനം: യൂണിറ്റ് സ്വയം സർവീസ് ചെയ്യാൻ ശ്രമിക്കരുത്. എല്ലാ സർവീസിംഗും യോഗ്യതയുള്ള സർവീസ് ഉദ്യോഗസ്ഥരെ ഏൽപ്പിക്കുക.
• വൃത്തിയാക്കൽ: ഉണങ്ങിയ തുണി ഉപയോഗിച്ച് മാത്രം വൃത്തിയാക്കുക.

3 പ്രധാന സവിശേഷതകൾ

The Behringer SUPER-X PRO CX2310 offers a range of features for precise audio signal processing:

• പ്രവർത്തന രീതികൾ: Configurable for stereo 2-way or mono 3-way operation.
• സബ് വൂഫർ putട്ട്പുട്ട്: Dedicated mono subwoofer output with independent frequency control.
• ക്രോസ്ഓവർ ഫിൽട്ടറുകൾ: State-variable 24 dB/octave Linkwitz-Riley filters for precise frequency separation.
• Individual Mute Switches: Each output features a mute switch for easy system adjustment and troubleshooting.
• ഇൻപുട്ട് ഗെയിൻ നിയന്ത്രണം: Adjustable input gain for level matching.
• Output Level Controls: Independent level controls for all outputs.
• Phase Invert Switches: Phase invert switches on all outputs for flexible system alignment.
• LED സൂചകങ്ങൾ: Clear LED indicators for input clip, mode selection, and output levels.
• കണക്ടറുകൾ: Balanced XLR inputs and outputs for professional connectivity.

4. നിയന്ത്രണങ്ങളും കണക്റ്ററുകളും

4.1. ഫ്രണ്ട് പാനൽ നിയന്ത്രണങ്ങൾ

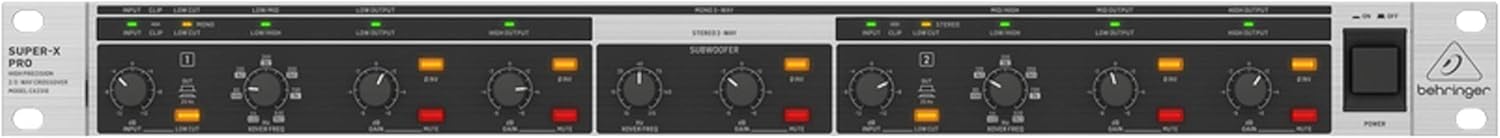

ചിത്രം 2: ഫ്രണ്ട് പാനൽ കഴിഞ്ഞുview of the CX2310.

1. ഇൻപുട്ട് നേട്ടം: ബന്ധപ്പെട്ട ചാനലിനുള്ള ഇൻപുട്ട് സെൻസിറ്റിവിറ്റി ക്രമീകരിക്കുന്നു.
2. ക്ലിപ്പ് LED: Illuminates when the input signal is clipping. Reduce input gain if this LED lights up frequently.
3. കുറഞ്ഞ കട്ട്: Activates a high-pass filter to remove unwanted low frequencies.
4. XOVER FREQ (LOW/HIGH): Sets the crossover frequency between the low and high outputs for stereo 2-way mode, or low and mid outputs for mono 3-way mode.
5. XOVER FREQ (MID/HIGH): Sets the crossover frequency between the mid and high outputs for mono 3-way mode.
6. LOW OUTPUT LEVEL: Adjusts the output level for the low-frequency band.
7. HIGH OUTPUT LEVEL: Adjusts the output level for the high-frequency band.
8. MID OUTPUT LEVEL: Adjusts the output level for the mid-frequency band (mono 3-way mode only).
9. MUTE BUTTONS: Silences the corresponding output for system tuning.
10. PHASE INVERT: Inverts the phase of the corresponding output signal.
11. മോഡ് സ്വിച്ച്: Selects between STEREO 2-WAY and MONO 3-WAY operation.
12. SUBWOOFER FREQ: Sets the crossover frequency for the dedicated subwoofer output.
13. SUBWOOFER GAIN: Adjusts the output level for the subwoofer.
14. വൈദ്യുതി സ്വിച്ച്: യൂണിറ്റ് ഓണാക്കുകയോ ഓഫാക്കുകയോ ചെയ്യുന്നു.

4.2 പിൻ പാനൽ കണക്ടറുകൾ

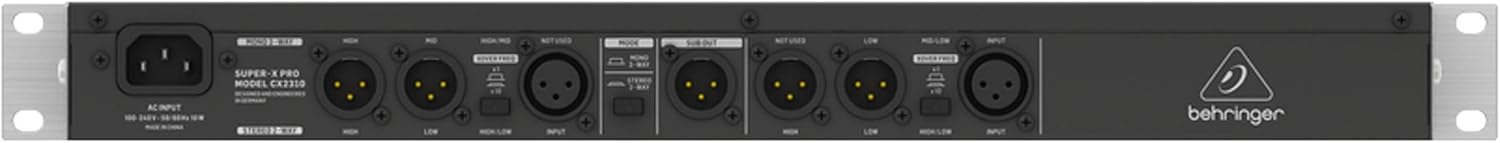

ചിത്രം 3: പിൻ പാനൽ മുകളിൽview of the CX2310.

1. എസി ഇൻപുട്ട്: Standard IEC connector for the mains power cable.
2. INPUT L/R: Balanced XLR inputs for the stereo audio signal.
3. LOW OUTPUT L/R: Balanced XLR outputs for the low-frequency signal.
4. MID OUTPUT L/R: Balanced XLR outputs for the mid-frequency signal (mono 3-way mode only).
5. HIGH OUTPUT L/R: Balanced XLR outputs for the high-frequency signal.
6. സബ് ഔട്ട്: Balanced XLR output for the mono subwoofer signal.

5. സജ്ജീകരണവും കണക്ഷനും

Proper setup is essential for optimal performance. Always ensure all audio equipment is powered off before making connections.

5.1. Stereo 2-Way Operation

This configuration is suitable for systems with main stereo speakers and an optional subwoofer.

1. Connect the stereo output of your mixer or audio source to the ഇൻപുട്ട് എൽ ഒപ്പം ഇൻപുട്ട് ആർ XLR connectors on the CX2310 rear panel.
2. സജ്ജമാക്കുക മോഡ് switch on the front panel to STEREO 2-WAY.
3. ബന്ധിപ്പിക്കുക LOW OUTPUT L/R to the inputs of your low-frequency amplifier (e.g., for woofers).
4. ബന്ധിപ്പിക്കുക HIGH OUTPUT L/R to the inputs of your high-frequency amplifier (e.g., for tweeters/mid-range).
5. If using a subwoofer, connect the SUB U ട്ട് to the input of your subwoofer ampലൈഫ് അല്ലെങ്കിൽ സജീവ സബ് വൂഫർ.
6. എന്നതിലേക്ക് പവർ കേബിൾ ബന്ധിപ്പിക്കുക എസി ഇൻപുട്ട് and then to a suitable power outlet.

5.2. Mono 3-Way Operation

This configuration is ideal for a single, full-range speaker system divided into low, mid, and high frequency bands.

1. Connect a mono audio source to the ഇൻപുട്ട് എൽ XLR connector. (The CX2310 will sum the inputs for mono 3-way operation if both are connected, or use only the left input if only one is present).
2. സജ്ജമാക്കുക മോഡ് switch on the front panel to MONO 3-WAY.
3. ബന്ധിപ്പിക്കുക LOW OUTPUT L to the input of your low-frequency ampജീവൻ.
4. ബന്ധിപ്പിക്കുക MID OUTPUT L to the input of your mid-frequency ampജീവൻ.
5. ബന്ധിപ്പിക്കുക HIGH OUTPUT L to the input of your high-frequency ampജീവൻ.
6. If using a subwoofer, connect the SUB U ട്ട് to the input of your subwoofer ampലൈഫ് അല്ലെങ്കിൽ സജീവ സബ് വൂഫർ.
7. എന്നതിലേക്ക് പവർ കേബിൾ ബന്ധിപ്പിക്കുക എസി ഇൻപുട്ട് and then to a suitable power outlet.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Once connected, follow these steps to configure and operate your CX2310:

1. പവർ ഓൺ: Turn on all connected amplifiers and then the CX2310. When powering down, turn off the CX2310 first, then the ampജീവപര്യന്തം.
2. പ്രാരംഭ ക്രമീകരണങ്ങൾ: എല്ലാം സജ്ജമാക്കുക ഇൻപുട്ട് നേട്ടം ഒപ്പം ഔട്ട്പുട്ട് ലെവൽ controls to their center (0 dB) position. Set crossover frequencies to a starting point recommended by your speaker manufacturer, or a common value like 100 Hz for low/high and 2 kHz for mid/high.
3. ഇൻപുട്ട് ലെവൽ ക്രമീകരണം: Play an audio signal through your system. Adjust the ഇൻപുട്ട് നേട്ടം until the signal is strong but the ക്ലിപ്പ് LED only flashes occasionally on peaks.
4. Crossover Frequency Adjustment: Carefully adjust the XOVER FREQ controls to achieve the desired frequency separation. Listen for smooth transitions between frequency bands.
5. ഔട്ട്പുട്ട് ലെവൽ അഡ്ജസ്റ്റ്മെൻ്റ്: Use the individual ഔട്ട്പുട്ട് ലെവൽ controls to balance the volume of each frequency band. The നിശബ്ദമാക്കുക buttons can be used to isolate bands for easier adjustment.
6. സബ് വൂഫർ സംയോജനം: ക്രമീകരിക്കുക സബ്‌വൂഫർ ഫ്രീക്യു ഒപ്പം SUBWOOFER GAIN controls to blend the subwoofer output seamlessly with the main speakers.
7. Phase Alignment: ഉപയോഗിച്ച് പരീക്ഷിക്കുക ഘട്ടം വിപരീതം switches if you notice phase cancellation or an unnatural sound. This helps ensure all speakers are working in phase.

7. പരിപാലനം

The Behringer CX2310 is designed for reliable operation with minimal maintenance. Follow these guidelines to ensure its longevity:

• വൃത്തിയാക്കൽ: Disconnect the unit from power before cleaning. Use a soft, dry cloth to wipe the exterior. Avoid abrasive cleaners or solvents.
• പരിസ്ഥിതി: Operate the unit in a clean, dry environment. Avoid excessive dust, humidity, and extreme temperatures.
• വെൻ്റിലേഷൻ: അമിതമായി ചൂടാകുന്നത് തടയാൻ വെന്റിലേഷൻ സ്ലോട്ടുകൾ തടസ്സപ്പെടുന്നില്ലെന്ന് ഉറപ്പാക്കുക.
• സംഭരണം: യൂണിറ്റ് ദീർഘനേരം സൂക്ഷിക്കുകയാണെങ്കിൽ, അത് വൈദ്യുതിയിൽ നിന്ന് വിച്ഛേദിച്ച് തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത്, വെയിലത്ത് അതിന്റെ യഥാർത്ഥ പാക്കേജിംഗിൽ സൂക്ഷിക്കുക.

8. പ്രശ്‌നപരിഹാരം

If you encounter issues with your CX2310, consult the following table before contacting support:

9 സ്പെസിഫിക്കേഷനുകൾ

Technical specifications for the Behringer SUPER-X PRO CX2310:

• ഇനത്തിൻ്റെ ഭാരം: 7.5 പൗണ്ട്
• ഉൽപ്പന്ന അളവുകൾ: 19 x 1.75 x 8.46 ഇഞ്ച്
• കണക്റ്റർ തരം: XLR
• ഹാർഡ്‌വെയർ ഇന്റർഫേസ്: 1/4-inch Audio (Note: Product images show XLR, specification might be generic or refer to internal components)
• സിഗ്നൽ ഫോർമാറ്റ്: അനലോഗ്
• ഊർജ്ജ സ്രോതസ്സ്: കോർഡഡ് ഇലക്ട്രിക്
• വാല്യംtage: 9 വോൾട്ട് (ആന്തരിക ഓപ്പറേറ്റിംഗ് വോളിയംtage, not mains input)
• ക്രോസ്ഓവർ ഫിൽട്ടറുകൾ: Linkwitz-Riley, 24 dB/octave

Figure 4: Silhouette illustrating the dimensions of the CX2310.

10. വാറൻ്റിയും പിന്തുണയും

The Behringer SUPER-X PRO CX2310 comes with a standard 1-year limited warranty. Users can extend this warranty to 3 years by registering their product online within 90 days of purchase. For detailed warranty terms and conditions, please refer to the official Behringer webസൈറ്റ്.

For technical support, service, or further inquiries, please visit the official Behringer support page or contact their customer service department. Keep your purchase receipt and product serial number readily available when seeking support.

കൂടുതൽ വിവരങ്ങൾക്ക്, സന്ദർശിക്കുക ബെഹ്രിംഗർ ഒഫീഷ്യൽ Webസൈറ്റ്.
