ആമുഖം
This manual provides comprehensive instructions for the safe and efficient operation, maintenance, and troubleshooting of your Jack JK 609 Lockstitch Sewing Machine. Please read this manual thoroughly before operating the machine to ensure proper usage and to maximize its lifespan.
സുരക്ഷാ നിർദ്ദേശങ്ങൾ
- Always disconnect the machine from the power supply before cleaning, servicing, or when not in use.
- Keep fingers away from all moving parts, especially the needle and handwheel, during operation.
- Do not operate the machine with damaged cords or plugs.
- Ensure proper lighting in your work area.
- Use only genuine replacement parts and accessories recommended by the manufacturer.
- പ്രവർത്തന സമയത്ത് കുട്ടികളെയും വളർത്തുമൃഗങ്ങളെയും മെഷീനിൽ നിന്ന് അകറ്റി നിർത്തുക.
ഉൽപ്പന്നം കഴിഞ്ഞുview
The Jack JK 609 is a high-performance lockstitch sewing machine designed for various sewing applications. Familiarize yourself with its main components:

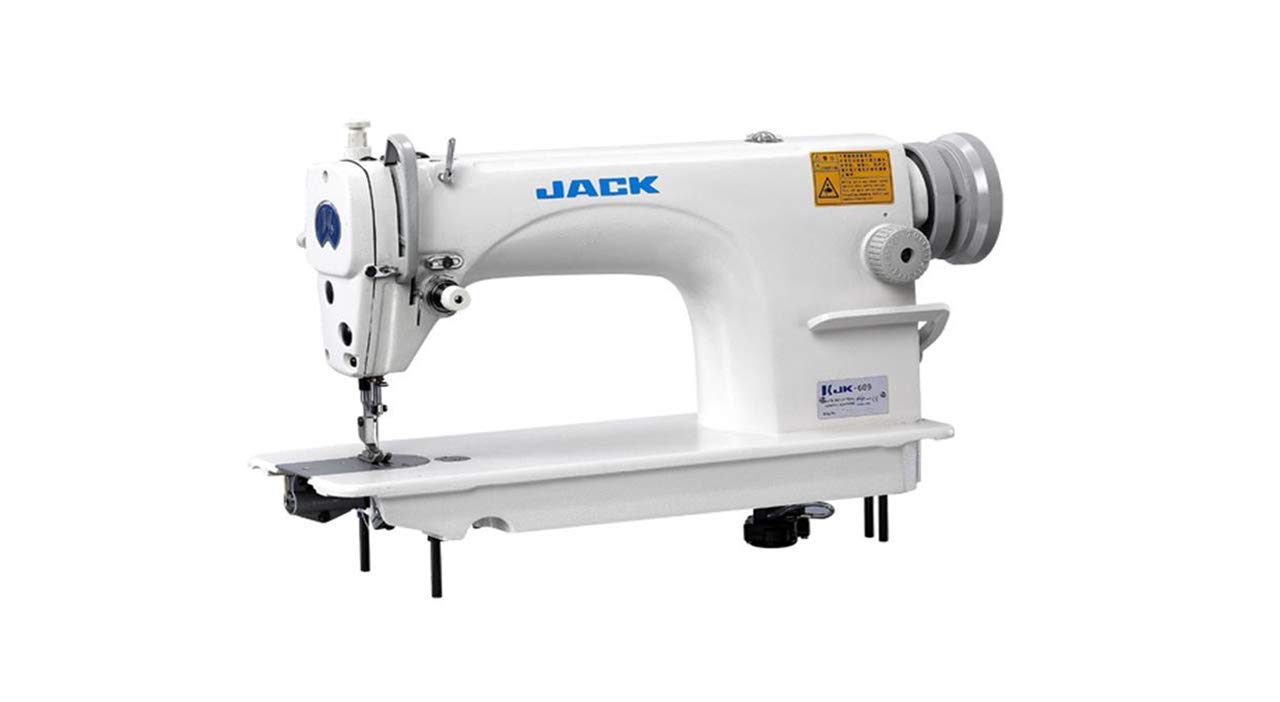

ചിത്രം 1: ഓവർview of the Jack JK 609 Lockstitch Sewing Machine. This image displays the complete sewing machine unit, highlighting its robust construction and key operational areas such as the needle bar, presser foot, and handwheel.
- ഹാൻഡ്വീൽ: Used to manually raise and lower the needle.
- Thread Stand: Holds the spools of thread.
- ടെൻഷൻ ഡയൽ: മുകളിലെ നൂലിന്റെ പിരിമുറുക്കം ക്രമീകരിക്കുന്നു.
- സൂചി ബാർ: സൂചി പിടിക്കുന്നു.
- പ്രഷർ ഫൂട്ട്: Holds the fabric firmly in place while sewing.
- തുന്നൽ നീള ഡയൽ: തുന്നലുകളുടെ നീളം നിയന്ത്രിക്കുന്നു.
- റിവേഴ്സ് ലിവർ: Used for back-tacking stitches.
- ബോബിൻ വിൻഡർ: Winds thread onto the bobbin.
സജ്ജമാക്കുക
1. പായ്ക്ക് ചെയ്യലും പ്ലേസ്മെന്റും
- മെഷീൻ അതിന്റെ പാക്കേജിംഗിൽ നിന്ന് ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക. ഭാവിയിലെ ഗതാഗതത്തിനോ സംഭരണത്തിനോ വേണ്ടി എല്ലാ പാക്കേജിംഗ് വസ്തുക്കളും സൂക്ഷിക്കുക.
- Place the machine on a stable, level surface that can support its weight and vibrations during operation. Ensure adequate space around the machine for fabric handling.
- പവർ കോർഡ് മെഷീനുമായി ബന്ധിപ്പിക്കുക, തുടർന്ന് അനുയോജ്യമായ ഒരു ഇലക്ട്രിക്കൽ ഔട്ട്ലെറ്റുമായി ബന്ധിപ്പിക്കുക.
2. മെഷീനിൽ ത്രെഡിംഗ്
Proper threading is crucial for consistent stitch quality.
- Place a spool of thread on the thread stand.
- Guide the thread through the upper thread guides, following the numbered path indicated on the machine.
- Pass the thread through the tension discs and then through the take-up lever.
- സൂചി മുന്നിൽ നിന്ന് പിന്നിലേക്ക് ത്രെഡ് ചെയ്യുക.
- Wind the bobbin and insert it into the bobbin case according to the machine's specific instructions for bobbin insertion.
- സൂചി പ്ലേറ്റ് ദ്വാരത്തിലൂടെ ബോബിൻ നൂൽ മുകളിലേക്ക് വലിക്കുക.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
1. അടിസ്ഥാന തയ്യൽ
- Turn on the machine's power switch.
- പ്രഷർ പാദത്തിനടിയിൽ തുണി വയ്ക്കുക.
- Lower the presser foot using the presser foot lifter.
- Gently press the foot pedal to start sewing. Guide the fabric smoothly.
- To secure the stitch, use the reverse lever at the beginning and end of your seam.
- When finished, raise the needle to its highest position, lift the presser foot, and pull the fabric away. Cut the threads.
2. തുന്നലിന്റെ നീളവും ടെൻഷനും ക്രമീകരിക്കൽ
- തുന്നൽ നീളം: Rotate the stitch length dial to increase or decrease the stitch length. Higher numbers indicate longer stitches.
- ത്രെഡ് ടെൻഷൻ: Adjust the upper thread tension dial. A balanced stitch will have both threads meeting evenly between the fabric layers. If the bobbin thread appears on top, increase upper tension. If the upper thread appears on the bottom, decrease upper tension.
മെയിൻ്റനൻസ്
Regular maintenance ensures optimal performance and extends the life of your sewing machine.
- വൃത്തിയാക്കൽ: Regularly clean lint and dust from the bobbin area, feed dogs, and tension discs using a small brush or vacuum cleaner. Always disconnect power before cleaning.
- ലൂബ്രിക്കേഷൻ: Refer to the machine's lubrication points diagram and apply a few drops of high-quality sewing machine oil to designated areas periodically, typically after every 8-10 hours of use.
- സൂചി മാറ്റിസ്ഥാപിക്കൽ: Replace the needle frequently, especially when sewing different fabric types or if the needle becomes dull or bent. A dull needle can cause skipped stitches or fabric damage.
- സംഭരണം: When not in use, cover the machine to protect it from dust. Store in a dry, temperate environment.
ട്രബിൾഷൂട്ടിംഗ്
നിങ്ങൾ നേരിട്ടേക്കാവുന്ന പൊതുവായ പ്രശ്നങ്ങളെ ഈ വിഭാഗം അഭിസംബോധന ചെയ്യുന്നു.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഒഴിവാക്കിയ തുന്നലുകൾ | തെറ്റായ സൂചി, വളഞ്ഞ സൂചി, തെറ്റായ നൂൽ കുത്തൽ, തെറ്റായ ടെൻഷൻ. | സൂചി ശരിയായ തരം/വലുപ്പം ഉപയോഗിച്ച് മാറ്റിസ്ഥാപിക്കുക, മെഷീൻ വീണ്ടും ത്രെഡ് ചെയ്യുക, ടെൻഷൻ ക്രമീകരിക്കുക. |
| ത്രെഡ് ബ്രേക്കിംഗ് | Too much tension, poor quality thread, burrs on needle plate, incorrect needle. | Reduce tension, use quality thread, check for burrs, replace needle. |
| ഫാബ്രിക്ക് ഭക്ഷണം നൽകുന്നില്ല | Presser foot not lowered, feed dogs clogged with lint, stitch length set to zero. | Lower presser foot, clean feed dogs, adjust stitch length. |
| മെഷീൻ ജാമിംഗ് | Thread tangled in bobbin case, needle hitting bobbin case. | Remove bobbin case and clear tangled thread, check needle insertion. |
സ്പെസിഫിക്കേഷനുകൾ
- മോഡൽ: Jack JK 609
- തുന്നൽ തരം: ലോക്ക്സ്ടിച്ച്
- സൂചി സംവിധാനം: Standard industrial needle system (e.g., DBx1)
- പരമാവധി. സ്റ്റിച്ചിന്റെ നീളം: Typically up to 5mm
- Max. Sewing Speed: Up to 5000 stitches per minute (SPM)
- ലൂബ്രിക്കേഷൻ: Automatic (with oil pan)
- ശക്തി: Varies by region (e.g., 220V, 50/60Hz)
Note: Specific technical specifications may vary slightly based on manufacturing revisions. Refer to your product's packaging or direct manufacturer documentation for precise details.
വാറൻ്റിയും പിന്തുണയും
For warranty information, technical support, or service inquiries, please contact your authorized Jack dealer or the manufacturer's customer service department. Keep your purchase receipt and product serial number handy for faster assistance.
For general inquiries, you may visit the official JACK website or contact their support channels. Specific warranty terms and conditions apply and are typically provided at the time of purchase.
