ആമുഖം
The Konftel CAM 20 is a high-quality conference camera designed to deliver 4K Ultra HD video for huddle rooms and medium-sized meeting spaces. This manual provides essential information for setting up, operating, maintaining, and troubleshooting your Konftel CAM 20 to ensure optimal performance and longevity.
ബോക്സിൽ എന്താണുള്ളത്
- Konftel Cam20 Camera
- റിമോട്ട് കൺട്രോൾ
- 5 മി യുഎസ്ബി 2.0 കേബിൾ
- 2x AAA ബാറ്ററികൾ (വിദൂര നിയന്ത്രണത്തിനായി)
- ദ്രുത ഗൈഡ്
- സുരക്ഷാ വിവരങ്ങൾ
ഉൽപ്പന്നം കഴിഞ്ഞുview
The Konftel CAM 20 features a 4K Ultra HD sensor, a 105-degree field of view, and WDR technology for excellent image quality in various lighting conditions. It connects via USB 3.0 for seamless integration with your preferred conferencing software.

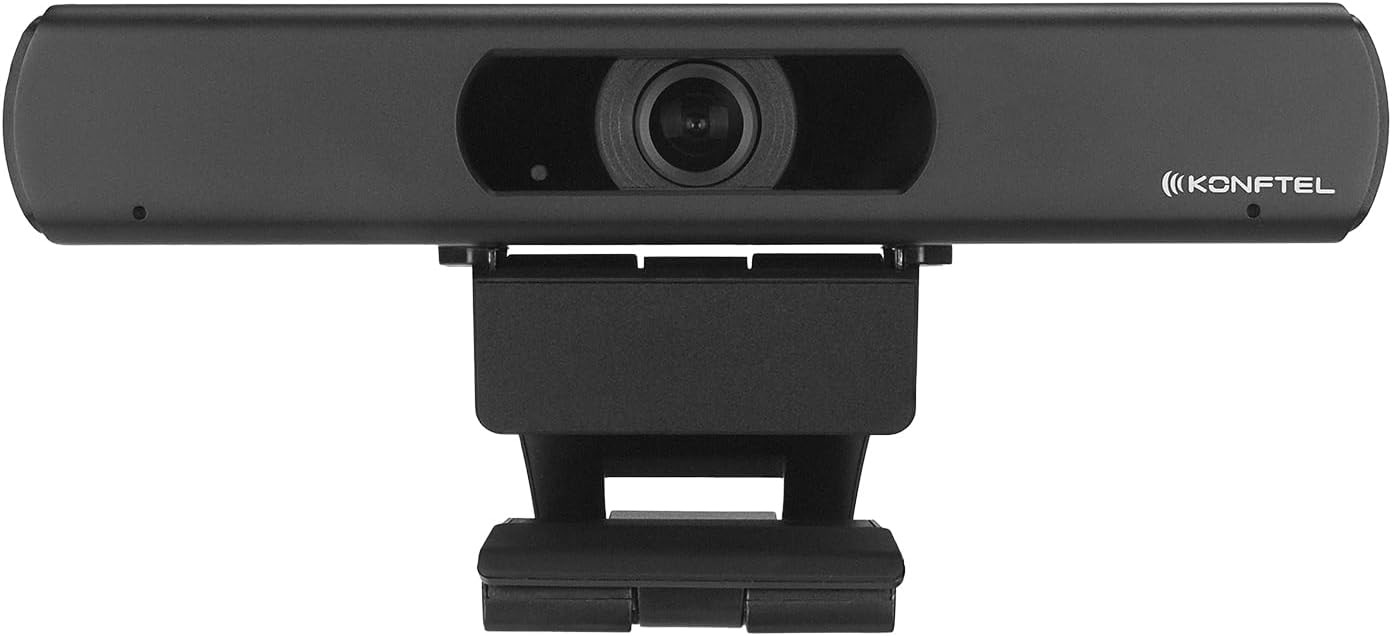

ചിത്രം 1: മുൻഭാഗം view of the Konftel CAM 20 Conference Camera, showing the lens and Konftel branding.
ചിത്രം 2: മുകളിൽ നിന്ന് താഴേക്ക് view of the Konftel CAM 20 Conference Camera, highlighting its compact design.
Figure 3: The Konftel CAM 20 Conference Camera shown with its included remote control and AAA batteries.
സജ്ജമാക്കുക
1. ക്യാമറ പ്ലേസ്മെന്റ്
Position the Konftel CAM 20 on top of your display or on a flat surface near your meeting area. Ensure the camera has a clear line of sight to all participants. The integrated mount allows for easy adjustment.

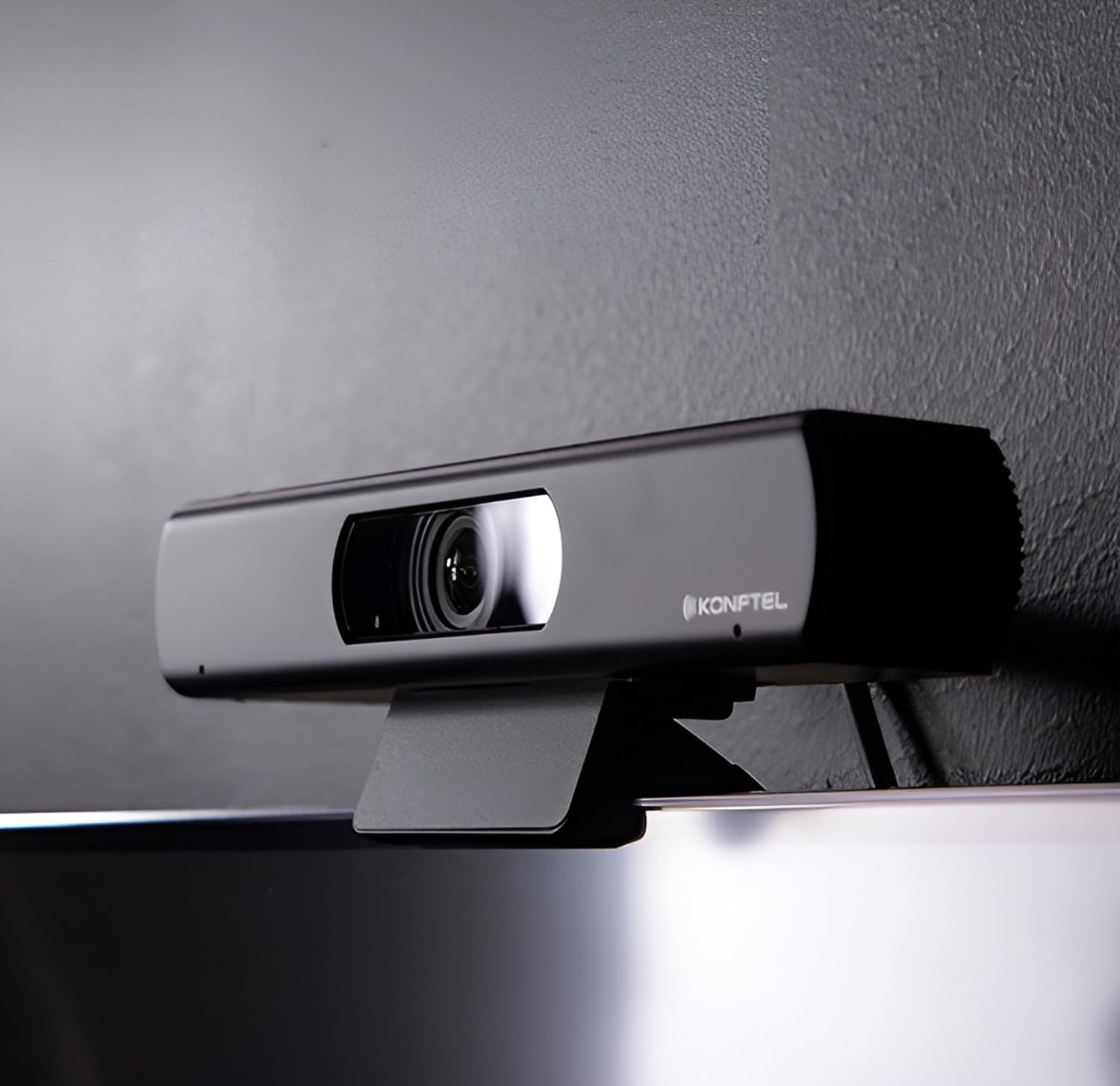

Figure 4: The Konftel CAM 20 Conference Camera securely mounted on top of a monitor, demonstrating typical placement.
2. ഒരു കമ്പ്യൂട്ടറിലേക്ക് ബന്ധിപ്പിക്കുന്നു
- Connect the supplied 5m USB 2.0 cable to the USB 3.0 port on the Konftel CAM 20.
- Connect the other end of the USB cable to an available USB port on your computer. For optimal performance, use a USB 3.0 port if available.
- The camera is UVC (USB Video Class) compliant and should be automatically recognized by your operating system (Windows, macOS, Linux) without requiring additional drivers.
3. Connecting to an External Display (Optional)
The Konftel CAM 20 features an HDMI output for local monitoring of the video feed.
- Connect an HDMI cable (not included) from the HDMI port on the Konftel CAM 20 to an HDMI input on your external display.
- This allows you to see what the camera is transmitting in real-time, independent of your computer's display.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
1. Selecting the Camera in Your Application
Once connected, open your preferred video conferencing application (e.g., Zoom, Microsoft Teams, Google Meet, Skype for Business). Navigate to the video settings and select "Konftel CAM 20" as your video device.

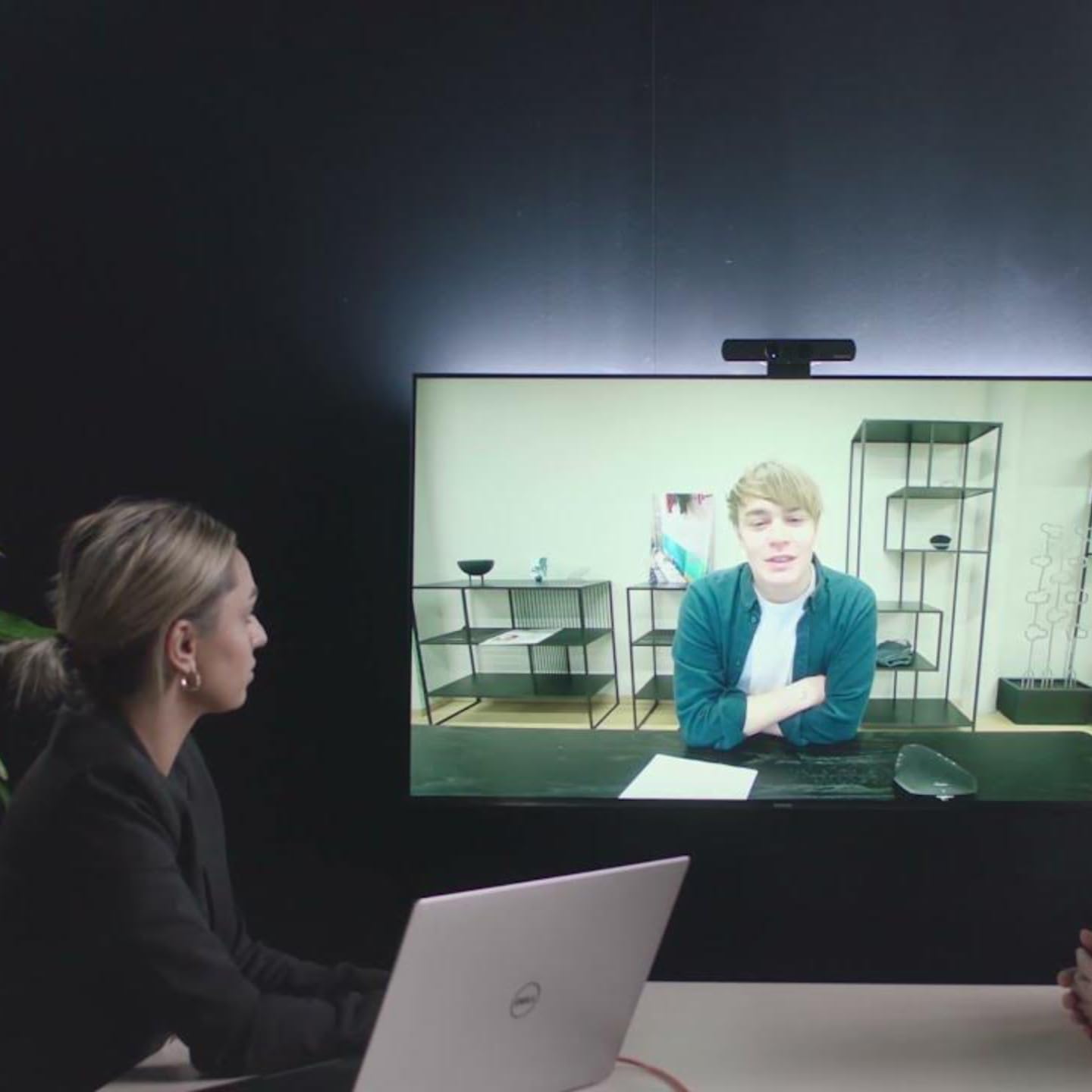

Figure 5: The Konftel CAM 20 actively used in a meeting setting, displaying a clear video feed on a large screen.
2. റിമോട്ട് കൺട്രോൾ ഉപയോഗിക്കുന്നത്
The included remote control allows for easy adjustment of camera settings.

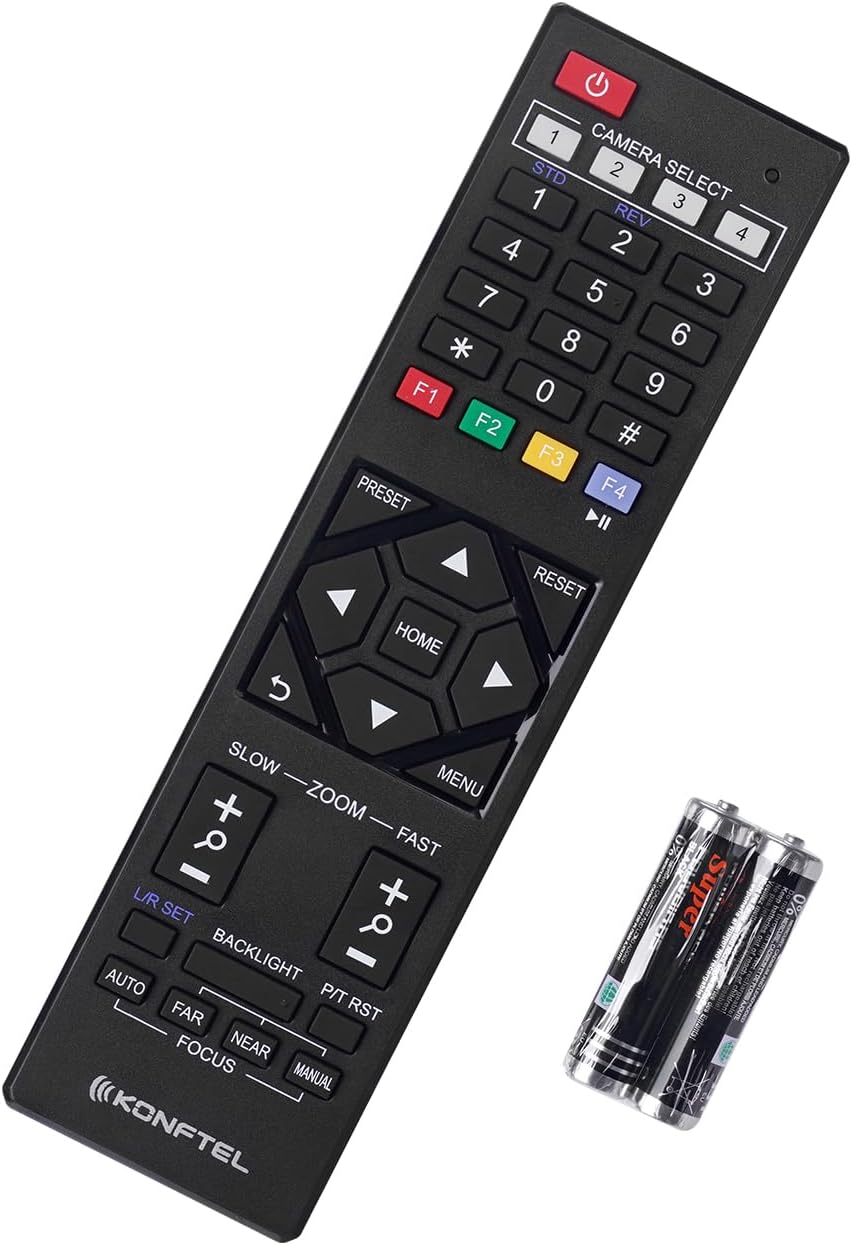

Figure 6: Close-up of the Konftel CAM 20 remote control, showing various buttons for camera control.
- പവർ ബട്ടൺ: ക്യാമറ ഓൺ/ഓഫ് ചെയ്യുന്നു.
- Pan/Tilt/Zoom (PTZ) Controls: Use the arrow keys to pan (left/right) and tilt (up/down) the camera. Use the zoom buttons to zoom in/out. The 4K resolution allows for deep and sharp digital zoom.
- പ്രീസെറ്റ് ബട്ടണുകൾ (1-9): Save and recall specific camera positions and zoom levels for quick access. To save a preset, adjust the camera to the desired position, then press and hold a number button until the camera confirms. To recall, simply press the number button.
- ഹോം ബട്ടണ്: Returns the camera to its default home position.
- ഫോക്കസ്: Adjusts the focus (Auto/Manual, Far/Near).
- ബാക്ക്ലൈറ്റ്: Adjusts backlight compensation.
3. Optimal Field of View
The Konftel CAM 20 offers a 105-degree field of view, ideal for capturing all participants in huddle rooms without distortion. Position the camera to ensure everyone is comfortably within the frame.
മെയിൻ്റനൻസ്
- വൃത്തിയാക്കൽ: ക്യാമറ ലെൻസും ബോഡിയും വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. അബ്രസിവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.
- സോഫ്റ്റ്വെയർ അപ്ഡേറ്റുകൾ: Konftel provides free software updates. Check the official Konftel website periodically for the latest firmware to ensure optimal performance and access to new features.
- സംഭരണം: ദീർഘനേരം ഉപയോഗിക്കാത്തപ്പോൾ, ക്യാമറ തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക, നേരിട്ടുള്ള സൂര്യപ്രകാശവും ഉയർന്ന താപനിലയും ഏൽക്കുന്നതിൽ നിന്ന് അകറ്റി നിർത്തുക.
ട്രബിൾഷൂട്ടിംഗ്
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| No video output / Camera not detected |
|
|
| മോശം ചിത്ര നിലവാരം |
|
|
| റിമോട്ട് കൺട്രോൾ പ്രവർത്തിക്കുന്നില്ല |
|
|
സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ നമ്പർ | 931201001 |
| വീഡിയോ റെസല്യൂഷൻ | 4K അൾട്രാ എച്ച്.ഡി |
| ഫീൽഡ് View (FoV) | 105 ഡിഗ്രി |
| കണക്റ്റിവിറ്റി | USB 3.0 (യുഎസ്ബി 2.0-ന് പിന്നിലേക്ക് അനുയോജ്യം) |
| വീഡിയോ ഔട്ട്പുട്ട് | USB, HDMI |
| അളവുകൾ (L x W x H) | 7.64 x 1.34 x 1.65 ഇഞ്ച് (19.4 x 3.4 x 4.2 സെ.മീ) |
| ഭാരം | 12 ഔൺസ് (340 ഗ്രാം) |
| ശക്തി | USB പവർ |
| പിന്തുണയ്ക്കുന്ന OS | വിൻഡോസ്, മാകോസ്, ലിനക്സ് |
| ഫീച്ചറുകൾ | WDR technology, Digital Pan-Tilt-Zoom, Remote Control, Presets |
വാറൻ്റി വിവരങ്ങൾ
Konftel products are covered by a limited warranty. For detailed warranty terms and conditions, please refer to the official Konftel website or the warranty card included with your product. Please retain your proof of purchase for warranty claims.
Typical warranty coverage includes defects in materials and workmanship under normal use. Damage resulting from misuse, accidents, unauthorized modifications, or improper installation is not covered.
ഉപഭോക്തൃ പിന്തുണ
For further assistance, technical support, or to download the latest software updates, please visit the official Konftel support webസൈറ്റ്:
You may also contact Konftel customer service directly through the contact information provided on their webസൈറ്റ്.
