GRIFEMA G4002-9 കിച്ചൺ ടാപ്പ് യൂസർ മാനുവൽ: ഫ്ലെക്സിബിൾ സ്പൗട്ട് സിങ്ക് മിക്സർ

1. ആമുഖം

നിങ്ങളുടെ GRIFEMA G4002-9 കിച്ചൺ ടാപ്പിന്റെ ഇൻസ്റ്റാളേഷൻ, പ്രവർത്തനം, പരിപാലനം എന്നിവയ്ക്കുള്ള വിശദമായ നിർദ്ദേശങ്ങൾ ഈ മാനുവലിൽ നൽകിയിരിക്കുന്നു. ആധുനിക അടുക്കളകൾക്കായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്ന ഈ ടാപ്പിൽ ഉപയോഗിക്കാൻ എളുപ്പമുള്ള ഒരു ഫ്ലെക്സിബിൾ സ്‌പൗട്ടും സിംഗിൾ-ഹാൻഡിൽ നിയന്ത്രണവും ഉണ്ട്. ഉൽപ്പന്നത്തിന്റെ ശരിയായ പ്രവർത്തനവും ദീർഘായുസ്സും ഉറപ്പാക്കാൻ ഇൻസ്റ്റാളേഷനും പ്രവർത്തനത്തിനും മുമ്പായി ദയവായി ഈ മാനുവൽ നന്നായി വായിക്കുക.

പ്രധാന സവിശേഷതകളിൽ ഇവ ഉൾപ്പെടുന്നു:

• ദീർഘദൂര ഉപയോഗത്തിനും വൈവിധ്യത്തിനുമായി വഴക്കമുള്ള സ്പൗട്ട്.
• ജലപ്രവാഹത്തിന്റെയും താപനിലയുടെയും കൃത്യമായ നിയന്ത്രണത്തിനായി ഒറ്റ ഹാൻഡിൽ.
• ഈടുനിൽക്കുന്ന ക്രോം ഫിനിഷ്, പോറലുകളെ പ്രതിരോധിക്കുന്നതും വൃത്തിയാക്കാൻ എളുപ്പവുമാണ്.
• കാര്യക്ഷമമായ ജല ഉപയോഗത്തിനായി ജലസംരക്ഷണ എയറേറ്റർ.

2 സുരക്ഷാ വിവരങ്ങൾ

ഇൻസ്റ്റാളേഷനും ഉപയോഗവും നടത്തുമ്പോൾ താഴെപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ പാലിക്കുക:

• ഏതെങ്കിലും ഇൻസ്റ്റാളേഷൻ അല്ലെങ്കിൽ അറ്റകുറ്റപ്പണികൾ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലായ്പ്പോഴും പ്രധാന ജലവിതരണം ഓഫ് ചെയ്യുക.
• ചോർച്ച തടയാൻ എല്ലാ കണക്ഷനുകളും സുരക്ഷിതമാണെന്ന് ഉറപ്പാക്കുക.
• ഇൻസ്റ്റലേഷൻ പ്രക്രിയയുടെ ഏതെങ്കിലും ഭാഗത്തെക്കുറിച്ച് നിങ്ങൾക്ക് ഉറപ്പില്ലെങ്കിൽ, യോഗ്യതയുള്ള ഒരു പ്ലംബറെ സമീപിക്കുക.
• ടാപ്പിന്റെ ഫിനിഷിൽ അബ്രാസീവ് ക്ലീനറുകളോ കഠിനമായ രാസവസ്തുക്കളോ ഉപയോഗിക്കരുത്, കാരണം ഇത് കേടുപാടുകൾക്ക് കാരണമായേക്കാം.
• ചെറിയ ഭാഗങ്ങൾ കുട്ടികൾക്ക് ലഭ്യമാകാതെ സൂക്ഷിക്കുക.

3. പാക്കേജ് ഉള്ളടക്കം

ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ഘടകങ്ങളും നിലവിലുണ്ടെന്ന് ഉറപ്പാക്കുക:

• 1 x ഗ്രിഫെമ G4002-9 കിച്ചൺ ടാപ്പ് (ഗ്രേ/ക്രോം)
• 2 x 40 സെ.മീ ഹോസ് പൈപ്പുകൾ (ചൂടുള്ളതും തണുത്തതുമായ ജലവിതരണ ലൈനുകൾ)
• 1 x ഇൻസ്റ്റലേഷൻ കിറ്റ് (മൗണ്ടിംഗ് ഹാർഡ്‌വെയർ, സീലുകൾ, റെഞ്ച് എന്നിവ ഉൾപ്പെടുന്നു)

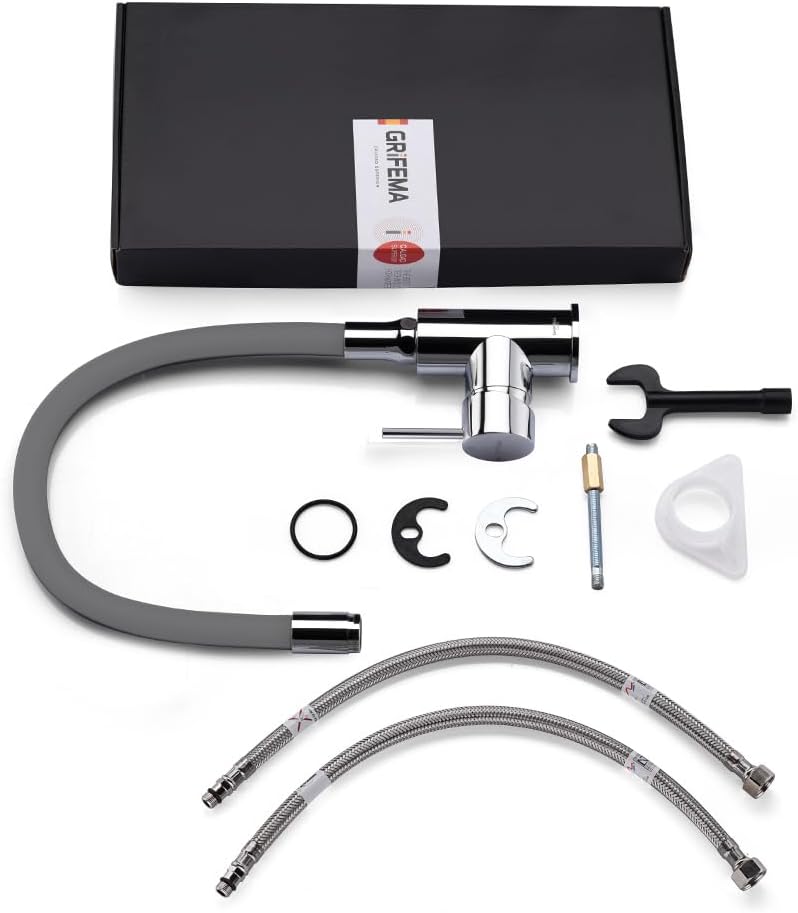

ചിത്രം 3.1: GRIFEMA G4002-9 കിച്ചൺ ടാപ്പ് പാക്കേജിൽ ഉൾപ്പെടുത്തിയിരിക്കുന്ന എല്ലാ ഘടകങ്ങളും. ഈ ചിത്രത്തിൽ പ്രധാന ടാപ്പ് യൂണിറ്റ്, അതിന്റെ ചാരനിറത്തിലുള്ള ഫ്ലെക്സിബിൾ സ്പൗട്ട്, രണ്ട് ബ്രെയ്ഡ് സ്റ്റെയിൻലെസ് സ്റ്റീൽ ഹോസ് പൈപ്പുകൾ, ഗാസ്കറ്റുകൾ, ഒരു മൗണ്ടിംഗ് നട്ട്, ഒരു പ്രത്യേക റെഞ്ച് തുടങ്ങിയ വിവിധ ഇൻസ്റ്റലേഷൻ ഹാർഡ്‌വെയർ അടങ്ങിയ ഒരു ബാഗ് എന്നിവ പ്രദർശിപ്പിച്ചിരിക്കുന്നു.

4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

GRIFEMA G4002-9 കിച്ചൺ ടാപ്പ് സിംഗിൾ-ഹോൾ ഡെക്ക് മൗണ്ട് ഇൻസ്റ്റാളേഷനായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്നു. ഈ ഘട്ടങ്ങൾ ശ്രദ്ധാപൂർവ്വം പിന്തുടരുക:

1. ഇൻസ്റ്റലേഷൻ ഏരിയ തയ്യാറാക്കുക: പ്രധാന ജലവിതരണം ഓഫാക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. ടാപ്പ് സ്ഥാപിക്കുന്ന സിങ്ക് ദ്വാരത്തിന് ചുറ്റുമുള്ള ഭാഗം വൃത്തിയാക്കുക.
2. ടാപ്പ് തിരുകുക: നിങ്ങളുടെ സിങ്കിലോ കൗണ്ടർടോപ്പിലോ മുൻകൂട്ടി തുരന്ന ദ്വാരത്തിൽ ടാപ്പിന്റെ പ്രധാന ഭാഗം വയ്ക്കുക. ടാപ്പ് ശരിയായി ഓറിയന്റഡ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
3. ടാപ്പ് സുരക്ഷിതമാക്കുക: സിങ്കിന്റെ അടിയിൽ നിന്ന്, റബ്ബർ ഗാസ്കറ്റ്, പിന്നീട് മെറ്റൽ വാഷർ, ഒടുവിൽ മൗണ്ടിംഗ് നട്ട് എന്നിവ ടാപ്പിന്റെ ത്രെഡ് ചെയ്ത ഷാങ്കിലേക്ക് സ്ലൈഡ് ചെയ്യുക. മൗണ്ടിംഗ് നട്ട് സുരക്ഷിതമായി മുറുക്കാൻ നൽകിയിരിക്കുന്ന റെഞ്ച് ഉപയോഗിക്കുക. അമിതമായി മുറുക്കരുത്.
4. ജലവിതരണ ലൈനുകൾ ബന്ധിപ്പിക്കുക: 40 സെന്റീമീറ്റർ വലിപ്പമുള്ള രണ്ട് ഹോസ് പൈപ്പുകൾ ടാപ്പിന്റെ അടിഭാഗത്തുള്ള ചൂടുള്ളതും തണുത്തതുമായ വെള്ളത്തിന്റെ ഇൻലെറ്റുകളിൽ ഘടിപ്പിക്കുക. ഹോസ് പൈപ്പുകളുടെ മറ്റ് അറ്റങ്ങൾ നിങ്ങളുടെ ചൂടുള്ളതും തണുത്തതുമായ ജലവിതരണ വാൽവുകളുമായി ബന്ധിപ്പിക്കുക. ആവശ്യമെങ്കിൽ പ്ലംബർ ടേപ്പ് ഉപയോഗിച്ച് ഇറുകിയ സീൽ ഉറപ്പാക്കുക.
5. ചോർച്ച പരിശോധിക്കുക: എല്ലാ കണക്ഷനുകളും ഉണ്ടാക്കിക്കഴിഞ്ഞാൽ, പ്രധാന ജലവിതരണം സാവധാനം ഓണാക്കുക. എല്ലാ കണക്ഷനുകളിലും ചോർച്ചയുടെ ലക്ഷണങ്ങൾ ഉണ്ടോയെന്ന് പരിശോധിക്കുക. ചോർച്ച കണ്ടെത്തിയാൽ, ജലവിതരണം ഓഫാക്കി കണക്ഷനുകൾ വീണ്ടും ശക്തമാക്കുക.

ചിത്രം 4.1: GRIFEMA G4002-9 കിച്ചൺ ടാപ്പിന്റെ ഡൈമൻഷണൽ ഡ്രോയിംഗ്. മൊത്തം ഉയരം (15.8 ഇഞ്ച് / 401mm), സ്പൗട്ട് റീച്ച് (8.5 ഇഞ്ച് / 216mm), അടിത്തട്ടിൽ നിന്ന് സ്പൗട്ട് ഔട്ട്‌ലെറ്റ് വരെയുള്ള ഉയരം (9.7 ഇഞ്ച് / 246mm) എന്നിവയുൾപ്പെടെയുള്ള പ്രധാന അളവുകൾ ഈ ചിത്രം ചിത്രീകരിക്കുന്നു. ഇൻസ്റ്റാളേഷൻ സമയത്ത് ശരിയായ ഫിറ്റും ക്ലിയറൻസും ഉറപ്പാക്കുന്നതിന് ഈ അളവുകൾ നിർണായകമാണ്.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

GRIFEMA G4002-9 കിച്ചൺ ടാപ്പ് അവബോധജന്യമായ പ്രവർത്തനത്തിനായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്നു:

• ജലപ്രവാഹവും താപനില നിയന്ത്രണവും: സിംഗിൾ ലിവർ ഹാൻഡിൽ ജലപ്രവാഹവും താപനിലയും നിയന്ത്രിക്കുന്നു.
  • ജലപ്രവാഹം വർദ്ധിപ്പിക്കാൻ ഹാൻഡിൽ ഉയർത്തുക. ഒഴുക്ക് കുറയ്ക്കാനോ നിർത്താനോ താഴേക്ക് അമർത്തുക.
  • തണുത്ത വെള്ളത്തിനായി ഹാൻഡിൽ വലത്തേക്ക് നീക്കുക. ചൂടുവെള്ളത്തിനായി ഹാൻഡിൽ ഇടത്തേക്ക് നീക്കുക.
  • ഈ ടാപ്പിൽ "കോൾഡ് സ്റ്റാർട്ട്" ഫംഗ്ഷൻ (കീലോജിക് സിസ്റ്റം) ഉണ്ട്, അതായത് ഹാൻഡിൽ മധ്യഭാഗത്തായിരിക്കുമ്പോൾ, തുടക്കത്തിൽ തണുത്ത വെള്ളം മാത്രമേ വിതരണം ചെയ്യൂ. ഹാൻഡിൽ ഇടതുവശത്തേക്ക് നീക്കുമ്പോൾ മാത്രമേ ചൂടുവെള്ളം ഒഴുകൂ, ഇത് ഊർജ്ജ ലാഭം പ്രോത്സാഹിപ്പിക്കുന്നു.
• ഫ്ലെക്സിബിൾ സ്പൗട്ട്: ചാരനിറത്തിലുള്ള സിലിക്കൺ സ്പൗട്ട് വളരെ വഴക്കമുള്ളതാണ്, ആവശ്യമുള്ളിടത്ത് കൃത്യമായി ജലപ്രവാഹം നയിക്കുന്നതിന് ക്രമീകരിക്കാനും കഴിയും. ഇത് വളയ്ക്കാനും, വളച്ചൊടിക്കാനും, വിവിധ കോണുകളിൽ സ്ഥാപിക്കാനും കഴിയും, അങ്ങനെ നിങ്ങളുടെ സിങ്കിന്റെ എല്ലാ ഭാഗങ്ങളിലേക്കും എത്താം.
• ജല സംരക്ഷണ എയറേറ്റർ: ഈ ടാപ്പിൽ ഒരു NEOPERL വാട്ടർ-സേവിംഗ് എയറേറ്റർ സജ്ജീകരിച്ചിരിക്കുന്നു, ഇത് വായുവും വെള്ളവും കലർത്തി ജല ഉപഭോഗം കുറയ്ക്കുന്നതിനൊപ്പം സ്ഥിരമായ ഒഴുക്ക് നൽകുന്നു.

ചിത്രം 5.1: വെള്ളച്ചാട്ടത്തിനടിയിൽ ഒരു നാരങ്ങ കഴുകുന്ന വ്യക്തിയുമായി ഉപയോഗത്തിലുള്ള ടാപ്പ് പ്രദർശിപ്പിച്ചിരിക്കുന്നു. വഴക്കമുള്ള സ്പൗട്ട് സിങ്കിന് മുകളിൽ എളുപ്പത്തിൽ സ്ഥാപിക്കാൻ അനുവദിക്കുന്നു.

ചിത്രം 5.2: പ്ലേറ്റ് കഴുകാൻ ഉപയോഗിക്കുന്ന ടാപ്പ് കാണിക്കുന്നു. സ്പൗട്ടിന്റെ ഉയരവും വഴക്കവും വിവിധ അടുക്കള ജോലികൾ ചെയ്യാൻ സഹായിക്കുന്നു.

ചിത്രം 5.3: "കോൾഡ് സ്റ്റാർട്ട്, കെലോജിക്" സിസ്റ്റം ചിത്രീകരിക്കുന്നു, ഹാൻഡിൽ മധ്യത്തിലാക്കുമ്പോൾ ആദ്യം തണുത്ത വെള്ളം നൽകുന്നതിലൂടെ ഊർജ്ജ ലാഭം എടുത്തുകാണിക്കുന്നു. ആന്തരിക കാട്രിഡ്ജിന്റെ ഒരു ഡയഗ്രവും കാണിച്ചിരിക്കുന്നു.

ചിത്രം 5.4: വായു ജലപ്രവാഹത്തിലേക്ക് കലർത്തി ജല ഉപഭോഗം കുറയ്ക്കാൻ സഹായിക്കുന്ന NEOPERL ജലസംരക്ഷണ എയറേറ്ററിന്റെ വിശദാംശങ്ങൾ. സ്പൗട്ടിന്റെ അറ്റത്ത് ഒരു ഇൻസേർട്ടായി എയറേറ്റർ കാണിച്ചിരിക്കുന്നു.

ചിത്രം 5.5: വ്യത്യസ്ത ജോലികൾക്കുള്ള അതിന്റെ പൊരുത്തപ്പെടുത്തൽ എടുത്തുകാണിക്കുന്നതിനായി, നാല് വ്യത്യസ്ത കോൺഫിഗറേഷനുകളിൽ വളച്ച് സ്ഥാപിച്ചിരിക്കുന്ന, വഴക്കമുള്ള സ്പൗട്ടിന്റെ വൈവിധ്യം പ്രകടമാക്കുന്ന ഒരു കൊളാഷ്.

6. പരിപാലനം

നിങ്ങളുടെ GRIFEMA G4002-9 കിച്ചൺ ടാപ്പിന്റെ രൂപവും പ്രവർത്തനക്ഷമതയും നിലനിർത്താൻ, ഈ പരിപാലന മാർഗ്ഗനിർദ്ദേശങ്ങൾ പാലിക്കുക:

• ഫിനിഷ് വൃത്തിയാക്കൽ: മൃദുവായ തുണിയും വീര്യം കുറഞ്ഞ സോപ്പും അല്ലെങ്കിൽ ക്രോം ഫിക്‌ചറുകൾക്കായി പ്രത്യേകം രൂപകൽപ്പന ചെയ്‌ത ഒരു നോൺ-അബ്രസീവ് ക്ലീനർ ഉപയോഗിച്ച് ക്രോം ഫിനിഷ് പതിവായി വൃത്തിയാക്കുക. വെള്ളം ഉപയോഗിച്ച് നന്നായി കഴുകി, വെള്ളം കറ വരുന്നത് തടയാൻ മൃദുവായ തുണി ഉപയോഗിച്ച് ഉണക്കുക. ഉരച്ചിലുകൾ ഉള്ള സ്‌പോഞ്ചുകൾ, സ്‌കോറിംഗ് പാഡുകൾ, കഠിനമായ കെമിക്കൽ ക്ലീനറുകൾ എന്നിവ ഒഴിവാക്കുക, കാരണം ഇവ ഫിനിഷിന് കേടുവരുത്തും.
• എയറേറ്റർ വൃത്തിയാക്കൽ: ജലപ്രവാഹം തടസ്സപ്പെട്ടാൽ, എയറേറ്റർ ധാതു നിക്ഷേപങ്ങളാൽ അടഞ്ഞുപോയേക്കാം. സ്പൗട്ടിന്റെ അറ്റത്ത് നിന്ന് എയറേറ്റർ അഴിച്ചുമാറ്റുക, വെള്ളത്തിനടിയിൽ കഴുകുകയോ വിനാഗിരി ലായനിയിൽ മുക്കി വൃത്തിയാക്കുകയോ ചെയ്യുക, തുടർന്ന് വീണ്ടും ഘടിപ്പിക്കുക.
• ഫ്ലെക്സിബിൾ സ്പൗട്ട് കെയർ: സിലിക്കോൺ ഫ്ലെക്സിബിൾ സ്പൗട്ട് ഈട് നിലനിർത്താൻ വേണ്ടി രൂപകൽപ്പന ചെയ്തിട്ടുള്ളതാണ്. നേരിയ സോപ്പും വെള്ളവും ഉപയോഗിച്ച് ഇത് വൃത്തിയാക്കുക. സിലിക്കൺ തുളയ്ക്കാനോ മുറിക്കാനോ സാധ്യതയുള്ള മൂർച്ചയുള്ള വസ്തുക്കൾ ഒഴിവാക്കുക.

7. പ്രശ്‌നപരിഹാരം

പൊതുവായ പ്രശ്നങ്ങളും അവയുടെ പരിഹാരങ്ങളും അറിയാൻ താഴെ കൊടുത്തിരിക്കുന്ന പട്ടിക കാണുക:

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറൻ്റിയും പിന്തുണയും

GRIFEMA ഉൽപ്പന്നങ്ങൾ ഗുണനിലവാരത്തിനും വിശ്വാസ്യതയ്ക്കും വേണ്ടി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്നു. ഉപഭോക്തൃ സംതൃപ്തി ഉറപ്പാക്കുന്ന 12 മാസത്തെ എക്‌സ്‌ചേഞ്ച്-റിട്ടേൺ പോളിസി ഈ ഉൽപ്പന്നത്തിലുണ്ട്. എന്തെങ്കിലും പ്രശ്‌നങ്ങൾക്കോ ​​പിന്തുണ ആവശ്യങ്ങൾക്കോ, ദയവായി GRIFEMA ഉപഭോക്തൃ സേവനവുമായി ബന്ധപ്പെടുക.

കൂടാതെ, എല്ലാ GRIFEMA ഉൽപ്പന്നങ്ങളും 30 ദിവസത്തെ റീഫണ്ട് നയം പാലിക്കുന്നു. കൂടുതൽ സഹായത്തിന്, നിങ്ങളുടെ വാങ്ങലിനൊപ്പം നൽകിയിരിക്കുന്ന കോൺടാക്റ്റ് വിവരങ്ങൾ പരിശോധിക്കുകയോ ഔദ്യോഗിക GRIFEMA സന്ദർശിക്കുകയോ ചെയ്യുക. webസൈറ്റ്.
