Antec P101S സൈലന്റ് പെർഫോമൻസ് മിഡ്-ടവർ പിസി കേസ് ഇൻസ്ട്രക്ഷൻ മാനുവൽ

1. ആമുഖം

Thank you for choosing the Antec P101S Silent Performance Mid-Tower PC Case. This manual provides essential information for the proper installation, operation, and maintenance of your new computer case. Please read this manual thoroughly before beginning assembly to ensure optimal performance and longevity of your system.

The Antec P101S is engineered for quiet computing, featuring sound-dampening panels and efficient cooling solutions, making it ideal for users who prioritize a silent and high-performance computing environment.

2 പ്രധാന സവിശേഷതകൾ

• നിശബ്ദ പ്രവർത്തനം: Equipped with sound-dampening top, front, and side panels for quiet computing.
• Extensive Drive Bays: Supports 11 drive bays, including 1 x 5.25" ODD bay, 8 x 3.5" HDD/2.5" SSD removable bays, and 2 x dedicated 2.5" SSD bays.
• വിപുലമായ തണുപ്പിക്കൽ: Includes 4 pre-installed 120/140mm cooling fans (3 front, 1 rear). Supports up to 4 fan mounts with a maximum of 360mm radiator support for enhanced cooling.
• സൗകര്യപ്രദമായ I/O പാനൽ: Features power/reset buttons, a fan speed controller (High/Stop/Low), Audio/Mic ports, 2 x USB 2.0, and 2 x USB 3.0 ports with white LED lighting.
• Broad Motherboard Compatibility: Supports E-ATX, ATX, Micro-ATX, and ITX motherboards.
• Generous Component Clearance: Accommodates CPU coolers up to 180mm, graphics cards up to 450mm, and PSUs up to 290mm in length.

3. പാക്കേജ് ഉള്ളടക്കം

നിങ്ങളുടെ പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ദയവായി പരിശോധിക്കുക:

• Antec P101S Mid-Tower PC Case
• 3 x 120mm Front Fans (Pre-installed)
• 1 x 140mm Rear Fan (Pre-installed)
• Accessory Box (screws, cable ties, user manual)

4. ഘടകം ഓവർview

Familiarize yourself with the various parts of your Antec P101S case.

Figure 1: Front, Back, Left, and Right views of the Antec P101S case, illustrating its external design and panel layout.

ചിത്രം 2: ഇൻ്റീരിയർ view of the Antec P101S, showing the spacious layout, drive bays, and fan mounts.

Figure 3: Close-up of the top I/O panel, highlighting the power, reset, fan speed controller, audio, USB 2.0, and USB 3.0 ports.

5. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

Follow these steps to install your components into the Antec P101S case.

5.1 കേസ് തയ്യാറാക്കൽ

1. സൈഡ് പാനലുകൾ നീക്കം ചെയ്യുക: Unscrew the thumbscrews on the rear of the side panels and slide them backward to remove.
2. Access Interior: The interior is now accessible for component installation.

5.2 മദർബോർഡ് ഇൻസ്റ്റാളേഷൻ

1. സ്റ്റാൻഡ്ഓഫുകൾ ഇൻസ്റ്റാൾ ചെയ്യുക: Ensure the correct motherboard standoffs are installed for your motherboard form factor (ATX, Micro-ATX, ITX, E-ATX).
2. Place Motherboard: Carefully align your motherboard with the standoffs and I/O shield opening.
3. സുരക്ഷിത മദർബോർഡ്: Fasten the motherboard with the provided screws.

5.3 Drive Installation

The P101S offers versatile drive mounting options.

5.3.1 3.5" HDD / 2.5" SSD Removable Bays

Figure 4: Illustration of the various drive bay locations within the Antec P101S case.

1. Remove Drive Tray: Pull out an empty 3.5" drive tray from the drive cage.
2. ഡ്രൈവ് ഇൻസ്റ്റാൾ ചെയ്യുക: For a 3.5" HDD, flex the tray and insert the drive. For a 2.5" SSD, secure it to the bottom of the tray with screws.
3. ട്രേ വീണ്ടും ചേർക്കുക: Slide the loaded tray back into the drive cage until it clicks into place.

5.3.2 Dedicated 2.5" SSD Bays

Two dedicated 2.5" SSD mounts are located behind the motherboard tray.

1. സുരക്ഷിത SSD: Attach your 2.5" SSD to the dedicated mounting bracket using screws.
2. മൗണ്ട് ബ്രാക്കറ്റ്: Secure the bracket with the SSD to the chassis behind the motherboard tray.

5.3.3 5.25" ODD Bay

1. Remove Front Bezel: Gently remove the 5.25" bay cover from the front bezel.
2. Insert ODD: Slide your optical disc drive into the bay from the front until it aligns with the screw holes.
3. Secure ODD: Fasten the ODD with screws.

5.4 ഗ്രാഫിക്സ് കാർഡും എക്സ്പാൻഷൻ കാർഡ് ഇൻസ്റ്റാളേഷനും

1. Remove PCIe Slot Covers: Unscrew and remove the necessary PCIe slot covers from the rear of the case.
2. കാർഡ് ചേർക്കുക: Carefully insert your graphics card or other expansion card into the appropriate PCIe slot on the motherboard.
3. സെക്യൂർ കാർഡ്: Fasten the card with screws.

5.5 പവർ സപ്ലൈ യൂണിറ്റ് (PSU) ഇൻസ്റ്റാളേഷൻ

1. പൊതുമേഖലാ സ്ഥാപന സ്ഥാനം: Slide the PSU into its designated compartment at the bottom rear of the case.
2. സുരക്ഷിത പൊതുമേഖലാ സ്ഥാപനം: Fasten the PSU to the rear of the chassis with screws.

5.6 കേബിൾ മാനേജ്മെന്റ്

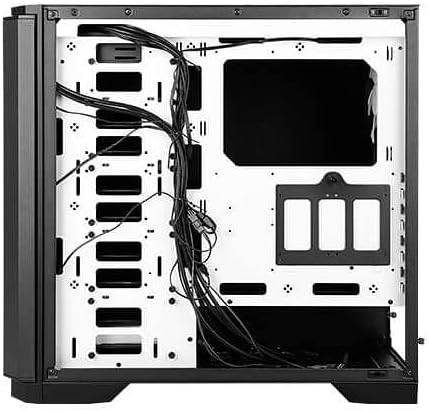

ചിത്രം 5: പിൻഭാഗം view of the motherboard tray, showing cable routing channels and tie-down points for organized cable management.

Utilize the cable routing holes and tie-down points behind the motherboard tray to organize cables for improved airflow and aesthetics.

6. Operating Your PC Case

6.1 പവർ ഓൺ/ഓഫ്

Press the large power button on the top I/O panel to turn your system on or off.

6.2 ഫാൻ സ്പീഡ് നിയന്ത്രണം

Use the fan speed controller switch on the top I/O panel to adjust the speed of the pre-installed fans:

• ഉയർന്നത്: Maximum fan speed for optimal cooling.
• താഴ്ന്നത്: Reduced fan speed for quieter operation.
• നിർത്തുക: Fans are turned off.

7. പരിപാലനം

7.1 പൊടി ഫിൽട്ടറുകൾ വൃത്തിയാക്കൽ

Regularly clean the dust filters located at the front, top, and bottom of the case to maintain optimal airflow and prevent dust buildup. The front filter is easily removable for cleaning.

7.2 പൊതുവായ ശുചീകരണം

Use a soft, dry cloth to clean the exterior of the case. For stubborn marks, a slightly damp തുണി ഉപയോഗിക്കാം, തുടർന്ന് ഉണക്കാം. ഉരച്ചിലുകൾ ഉണ്ടാക്കുന്ന ക്ലീനറുകളോ ലായകങ്ങളോ ഒഴിവാക്കുക.

8. പ്രശ്‌നപരിഹാരം

• സിസ്റ്റം ഓണാക്കുന്നില്ല: Double-check all power connections, including the 24-pin ATX, 8-pin CPU, and GPU power cables. Ensure the PSU switch is in the 'On' position.
• കറങ്ങാത്ത ഫാനുകൾ: Verify that the fan speed controller on the I/O panel is not set to 'Stop'. Check fan connections to the motherboard or fan hub.
• അമിത ചൂടാക്കൽ: Ensure all fans are spinning correctly and dust filters are clean. Verify proper component installation and thermal paste application.
• USB പോർട്ടുകൾ പ്രവർത്തിക്കുന്നില്ല: Check the internal USB header connections from the I/O panel to the motherboard.

9 സ്പെസിഫിക്കേഷനുകൾ

10. വാറൻ്റിയും പിന്തുണയും

വാറന്റി വിവരങ്ങൾക്കും സാങ്കേതിക പിന്തുണയ്ക്കും, ദയവായി ഔദ്യോഗിക Antec കാണുക. website or contact your local Antec distributor. Keep your proof of purchase for warranty claims.

ആന്റക് ഒഫീഷ്യൽ Webസൈറ്റ്: www.antec.com
