ആർട്ടിലറി സൈഡ്‌വൈൻഡർ X1 3D പ്രിന്റർ ഉപയോക്തൃ മാനുവൽ

1. ആമുഖം

This manual provides essential information for the setup, operation, maintenance, and troubleshooting of your Artillery Sidewinder X1 3D Printer. Please read this manual thoroughly before operating the device to ensure proper use and to prevent damage.

Figure 1.1: The Artillery Sidewinder X1 3D Printer, showcasing its design and a sample print.

2 പ്രധാന സവിശേഷതകൾ

• Ultra-Quiet Stepper Driver: Designed for reduced heat dissipation and higher torque, contributing to quieter operation.
• Synchronized Dual Z System: Ensures consistent and parallel movement of the X-carriage relative to the build plate, even if one Z-stepper encounters an issue.
• ഡയറക്ട് ഡ്രൈവ് എക്‌സ്‌ട്രൂഡർ: Enhances reliability, particularly when printing with flexible filaments.
• AC Heating Platform: Provides rapid heating of the build plate. The lattice glass surface offers excellent adhesion when heated and allows for easy removal of prints once cooled.
• വൈദ്യുതി തകരാറുകൾ തടയൽ: Enables the printer to resume printing from the last recorded position after a power interruption.
• Filament Runout Sensor: Automatically pauses printing and prompts for filament feeding when the material runs out.
• ഫുൾ ടച്ച് സ്ക്രീൻ: Provides clear instructions and intuitive control.

Figure 2.1: Visual representation of the Artillery Sidewinder X1's key features, including quiet operation, heated bed, and various sensors.

3. ബോക്സിൽ എന്താണുള്ളത്?

Upon unboxing, verify that all components listed below are present and undamaged:

• 1 x Artillery Sidewinder X1 3D Printer
• 1 x അസംബ്ലി ടൂൾ കിറ്റ്
• 1 x അസംബ്ലി ഇൻസ്ട്രക്ഷൻ മാനുവൽ
• 1 x Assembly Guide (likely a quick start guide or visual aid)

ചിത്രം 3.1: വിശദമായി view of the included assembly tool kit, showing various tools and spare parts.

4. സജ്ജീകരണവും അസംബ്ലിയും

The Artillery Sidewinder X1 comes 95% pre-assembled. Follow the included Assembly Instruction Manual for detailed steps. Key assembly points include:

1. അൺപാക്ക് ചെയ്യുന്നു: പാക്കേജിംഗിൽ നിന്ന് എല്ലാ ഘടകങ്ങളും ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക.
2. ഗാൻട്രി ഇൻസ്റ്റാളേഷൻ: Secure the gantry to the base unit. Ensure all connections are firm.
3. ഫിലമെൻ്റ് ഹോൾഡർ: Attach the filament spool holder to the top of the gantry.
4. കേബിൾ കണക്ഷനുകൾ: Connect all necessary cables, paying attention to proper routing to avoid interference with moving parts.
5. പവർ കണക്ഷൻ: Connect the power supply unit. Ensure the correct voltage (110V) is selected if applicable.

4.1 Initial Leveling

Accurate bed leveling is crucial for successful prints. The Sidewinder X1 features large leveling knobs for easier adjustment.

• Heat the build plate to your typical printing temperature (e.g., 60°C for PLA) before leveling.
• Use the touch screen to move the nozzle to each corner and the center of the build plate.
• Adjust the leveling knobs until a piece of paper can slide with slight friction between the nozzle and the build plate.

Figure 4.1: Components facilitating setup and operation, including the direct drive extruder, large leveling knob, synchronized dual Z system, and inductive endstop sensors.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

5.1 Loading Filament

To load filament, gently press the extruder arm and insert the filament into the direct drive extruder until it catches. Use the touch screen controls to extrude a small amount of filament to ensure it is flowing correctly through the nozzle.

5.2 Printing from SD Card/USB Stick

The Sidewinder X1 supports printing directly from a TF Card or USB Stick.

1. Prepare your 3D model using a slicing software (e.g., Cura, PrusaSlicer, Simplify3D) and save the G-code file to your TF Card or USB Stick.
2. Insert the storage device into the designated slot on the printer.
3. Navigate the full touch screen interface to select your desired G-code file and initiate the print.

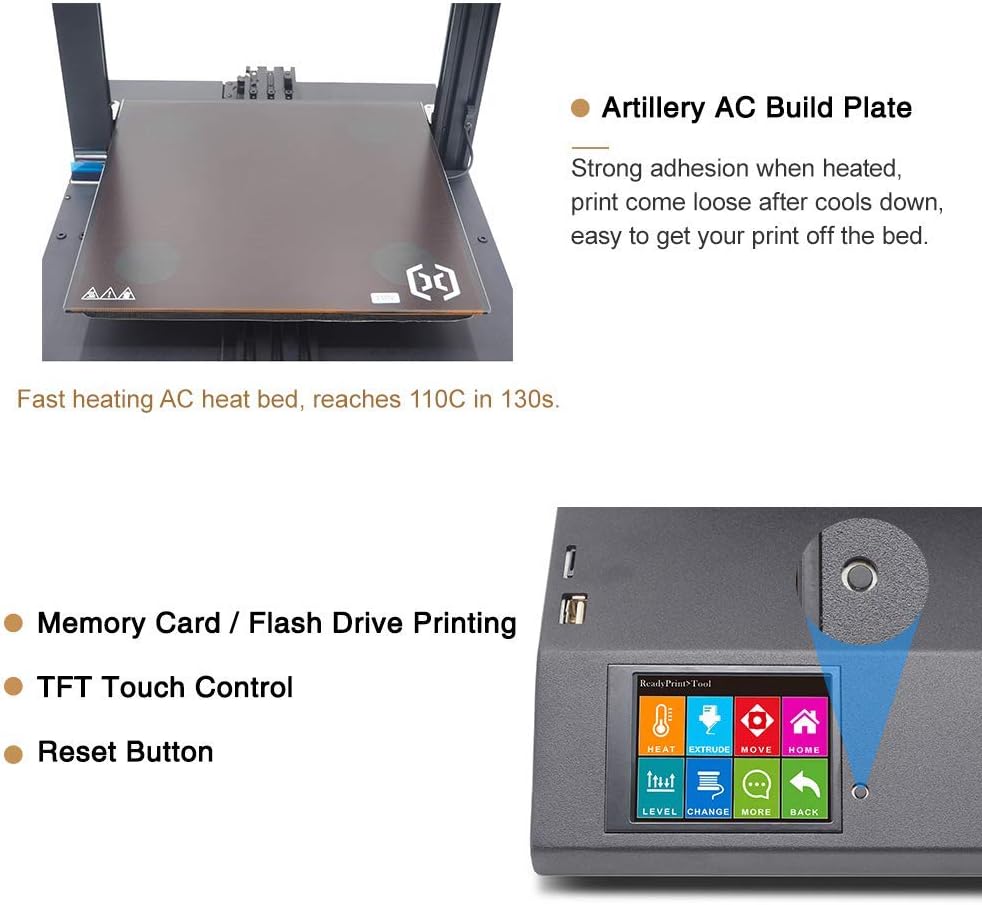

Figure 5.1: The Artillery AC Build Plate, known for its strong adhesion when heated, and the intuitive TFT Touch Control screen with a reset button for easy operation.

6. പരിപാലനം

പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ 3D പ്രിന്ററിന്റെ മികച്ച പ്രകടനവും ദീർഘായുസ്സും ഉറപ്പാക്കുന്നു.

• Clean the Build Plate: After each print, allow the build plate to cool completely before removing the print. Clean the surface with isopropyl alcohol to remove any residue.
• നോസൽ വൃത്തിയാക്കൽ: Periodically check the nozzle for clogs. Use the included needle or a brass brush to clean any filament buildup.
• ലൂബ്രിക്കേഷൻ: Apply a small amount of lubricant to the Z-axis lead screws and smooth rods every few months or as needed.
• ബെൽറ്റ് ടെൻഷൻ: Ensure the X and Y axis belts are properly tensioned. They should be taut but not overly tight.
• ഫേംവെയർ അപ്‌ഡേറ്റുകൾ: ഔദ്യോഗിക പീരങ്കിപ്പട പരിശോധിക്കുക webപ്രകടനം മെച്ചപ്പെടുത്തുന്നതിനോ പുതിയ സവിശേഷതകൾ ചേർക്കുന്നതിനോ ലഭ്യമായ ഏതെങ്കിലും ഫേംവെയർ അപ്‌ഡേറ്റുകൾക്കായി സൈറ്റ്.

7. പ്രശ്‌നപരിഹാരം

നിങ്ങൾ നേരിട്ടേക്കാവുന്ന പൊതുവായ പ്രശ്നങ്ങളെ ഈ വിഭാഗം അഭിസംബോധന ചെയ്യുന്നു.

7.1 സാധാരണ അച്ചടി പ്രശ്നങ്ങൾ

• Poor First Layer Adhesion:
  • ബിൽഡ് പ്ലേറ്റ് ശരിയായി നിരപ്പാക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
  • Verify the correct bed temperature for your filament type.
  • Clean the build plate surface thoroughly.
• ഫിലമെന്റ് പുറത്തെടുക്കുന്നില്ല:
  • Check for a clogged nozzle.
  • Ensure the filament is loaded correctly and the extruder gear is gripping it.
  • Verify the hotend temperature is appropriate for the filament.
• Layer Shifting:
  • Check belt tension on X and Y axes.
  • Ensure the printer is on a stable surface.
  • Reduce print speed if necessary.

7.2 പവർ പരാജയം വീണ്ടെടുക്കൽ

The Sidewinder X1 features power failure recovery. If power is interrupted during a print, the printer will attempt to resume from the last position once power is restored.

Figure 7.1: The printer's power failure detection system, which allows it to resume printing after a power outage, preventing print job ruin.

8 സാങ്കേതിക സവിശേഷതകൾ

Figure 8.1: A visual summary of the Artillery Sidewinder X1's technical specifications and dimensions.

9. പിന്തുണയും വാറണ്ടിയും

For any assistance, questions, or warranty inquiries, please contact Artillery customer support. You can typically find contact information on the official Artillery webസൈറ്റ് അല്ലെങ്കിൽ ഉൽപ്പന്നം വാങ്ങിയ റീട്ടെയിലർ വഴി.

As per the product description, for help or questions, contact "Rxlife" (the seller) by clicking "Ask a question" behind "sold by".
