ആമുഖം
This manual provides essential instructions for the proper installation, operation, and maintenance of your Alpine KTP-445A 4-Channel Power Pack Amplifier and Alpine S-S69 S-Series 6x9-inch Coaxial 2-Way Speakers. Please read this manual thoroughly before attempting installation or operation to ensure optimal performance and safety. Retain this manual for future reference.
ഉൽപ്പന്നം കഴിഞ്ഞുview
The Alpine KTP-445A is a compact 4-channel amplifier designed to boost the audio output of your car's head unit, providing clearer and more powerful sound. The Alpine S-S69 S-Series speakers are 6x9-inch coaxial 2-way speakers engineered to deliver balanced and dynamic audio reproduction.

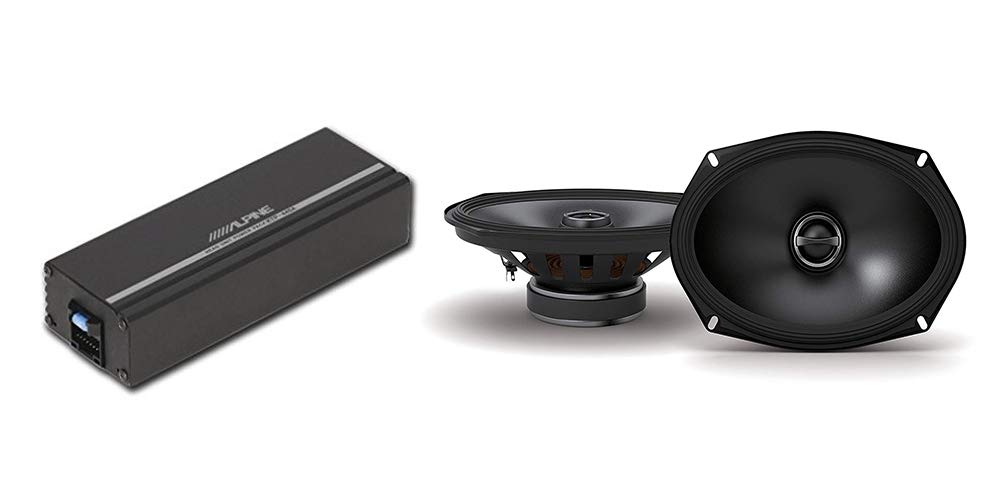

ചിത്രം 1: Alpine KTP-445A Amplifier (left) and Alpine S-S69 Coaxial Speakers (right). This image displays the compact amplifier unit alongside a pair of 6x9-inch coaxial speakers, illustrating the components included in the product package.
പ്രധാന സവിശേഷതകൾ:
- KTP-445A Ampജീവപര്യന്തം: 4-channel design, 45W RMS x 4 at 4-Ohms, compact size for easy integration.
- S-S69 Speakers: 6x9-inch coaxial 2-way design, optimized for clear audio reproduction.
സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
Proper installation is crucial for optimal performance and safety. It is highly recommended that installation be performed by a qualified professional car audio technician. Incorrect wiring can lead to damage to the components or the vehicle's electrical system.
1. Amplifier Installation (KTP-445A)
- പവർ കണക്ഷൻ: ബന്ധിപ്പിക്കുക amplifier's power input to the vehicle's battery using an appropriate gauge power cable with an inline fuse located near the battery.
- ഗ്രൗണ്ട് കണക്ഷൻ: സുരക്ഷിതമായി ബന്ധിപ്പിക്കുക amplifier's ground terminal to a clean, unpainted metal surface on the vehicle's chassis. Ensure a solid electrical connection.
- റിമോട്ട് ഓൺ: എന്നതിൽ നിന്ന് റിമോട്ട് ടേൺ-ഓൺ വയർ ബന്ധിപ്പിക്കുക amplifier to the remote output of your head unit. This allows the ampഹെഡ് യൂണിറ്റിനൊപ്പം ഓണാക്കാനും ഓഫാക്കാനും ലിഫയർ.
- ഇൻപുട്ട് സിഗ്നൽ: Connect the speaker-level outputs from your head unit to the amplifier's input harness. Refer to the amplifier's specific wiring diagram for correct channel assignments.
- മൗണ്ടിംഗ്: മൗണ്ട് ദി amplifier in a secure location that allows for adequate ventilation and is protected from moisture and excessive heat.
2. Speaker Installation (S-S69)
- സ്ഥാനം: Identify suitable 6x9-inch speaker locations in your vehicle, typically in door panels or rear deck. Ensure sufficient mounting depth and clearance.
- വയറിംഗ്: ഇതിൽ നിന്ന് സ്പീക്കർ വയറുകൾ ബന്ധിപ്പിക്കുക amplifier's output terminals to the corresponding positive (+) and negative (-) terminals on each S-S69 speaker. Maintain correct polarity for all speakers.
- മൗണ്ടിംഗ്: Securely mount the speakers using the provided hardware. Ensure a tight seal around the speaker frame to prevent sound leakage and optimize bass response.
- പരിശോധന: Before reassembling interior panels, perform a basic audio test to confirm all speakers are functioning correctly and with proper polarity.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
ഇൻസ്റ്റാൾ ചെയ്തുകഴിഞ്ഞാൽ, ദി amplifier and speakers are ready for operation. Follow these guidelines for optimal audio experience.
- പ്രാരംഭ പവർ-അപ്പ്: Turn on your vehicle's ignition and head unit. The amplifier should power on automatically via the remote turn-on connection.
- ക്രമീകരണം നേടുക: Carefully adjust the gain control on the KTP-445A amplifier. Start with the gain at its minimum setting, then slowly increase it until the desired volume is achieved without distortion. Avoid setting the gain too high, as this can lead to clipping and speaker damage.
- Head Unit Settings: Utilize your head unit's equalizer, balance, and fader controls to fine-tune the sound to your preference.
- വോളിയം നിയന്ത്രണം: Always control the overall system volume through your head unit.
മെയിൻ്റനൻസ്
Regular maintenance helps ensure the longevity and performance of your Alpine audio components.
- വൃത്തിയാക്കൽ: തുടയ്ക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക amplifier and speaker grilles. Avoid using harsh chemicals or abrasive cleaners.
- വെൻ്റിലേഷൻ: ഉറപ്പാക്കുക amplifier's ventilation fins remain clear of obstructions to prevent overheating.
- പരിസ്ഥിതി സംരക്ഷണം: Protect the components from direct sunlight, extreme temperatures, and moisture.
- കണക്ഷൻ പരിശോധനകൾ: എല്ലാ വയറിംഗ് കണക്ഷനുകളുടെയും ഇറുകിയതയ്ക്കും നാശത്തിനും ഇടയ്ക്കിടെ പരിശോധിക്കുക.
ട്രബിൾഷൂട്ടിംഗ്
If you encounter issues, refer to the following common troubleshooting steps before seeking professional assistance.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| സ്പീക്കറുകളിൽ നിന്ന് ശബ്ദമില്ല |
|
|
| വികലമായ ശബ്ദം |
|
|
| Ampആജീവനാന്ത ചൂടാക്കൽ |
|
|
സ്പെസിഫിക്കേഷനുകൾ
Detailed technical specifications for the Alpine KTP-445A Amplifier and S-S69 Speakers.
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| Ampലൈഫയർ മോഡൽ | Alpine KTP-445A |
| Ampലൈഫ് ചാനലുകൾ | 4-ചാനൽ |
| Ampലൈഫയർ ആർഎംഎസ് പവർ | 45 Watts RMS x 4 at 4-Ohms |
| സ്പീക്കർ മോഡൽ | Alpine S-S69 (S-Series) |
| സ്പീക്കർ തരം | 6x9-inch Coaxial 2-Way |
| സ്പീക്കർ പരമാവധി ഔട്ട്പുട്ട് പവർ | 45 Watts (per speaker, matching ampലൈഫയർ ഔട്ട്പുട്ട്) |
| ഓഡിയോ put ട്ട്പുട്ട് മോഡ് | സ്റ്റീരിയോ |
| മൗണ്ടിംഗ് തരം | Coaxial (for speakers) |
വാറൻ്റിയും പിന്തുണയും
Alpine products are designed for reliability and performance. For specific warranty details, please refer to the warranty card included with your product or visit the official Alpine website. For technical support, service, or inquiries, please contact Alpine customer service through their official channels.
Official Alpine Webസൈറ്റ്: www.alpine-usa.com
