VOLANTEXRC 3.7V 400mAh Lipo Rechargeable Battery Instruction Manual

1. ആമുഖം

This manual provides essential instructions for the safe and effective use of your VOLANTEXRC 3.7V 400mAh Lipo Rechargeable Batteries. These batteries are designed as replacement parts for various VOLANTEXRC remote control airplanes. Please read this manual thoroughly before use to ensure proper handling and to maximize battery lifespan.

2 സുരക്ഷാ വിവരങ്ങൾ

WARNING: Lithium Polymer (LiPo) batteries can be dangerous if not handled correctly. Failure to follow these safety guidelines may result in fire, personal injury, or property damage.

• Do not charge the battery immediately after use. Allow it to cool down before recharging.
• Always use a charger specifically designed for LiPo batteries.
• ചാർജ് ചെയ്യുന്ന ബാറ്ററികൾ ഒരിക്കലും ശ്രദ്ധിക്കാതെ വിടരുത്.
• ബാറ്ററി അമിതമായി ചാർജ് ചെയ്യുകയോ ഡിസ്ചാർജ് ചെയ്യുകയോ ചെയ്യരുത്.
• ബാറ്ററി ടെർമിനലുകളുടെ ഷോർട്ട് സർക്യൂട്ട് ഒഴിവാക്കുക.
• Do not puncture, drop, or expose the battery to extreme temperatures or direct sunlight.
• Store batteries in a cool, dry place, away from flammable materials.
• ബാറ്ററി വീർക്കുകയോ, ചോർന്നൊലിക്കുകയോ, അല്ലെങ്കിൽ എന്തെങ്കിലും കേടുപാടുകൾ സംഭവിക്കുകയോ ചെയ്താൽ, ഉടൻ ഉപയോഗം നിർത്തി ശരിയായി സംസ്കരിക്കുക.

3. ഉൽപ്പന്ന സവിശേഷതകൾ

The VOLANTEXRC 3.7V 400mAh Lipo Rechargeable Battery offers reliable power for compatible RC aircraft.

• ബാറ്ററി തരം: ലിഥിയം പോളിമർ (ലിപ്പോ)
• വാല്യംtage: 3.7V
• ശേഷി: 400mAh
• വാട്ട് മണിക്കൂർ: 1.48 Wh
• ഭാരം: ഏകദേശം 8 ഗ്രാം
• അളവുകൾ: Approximately 1.97 x 1.97 x 1.97 inches (Note: These dimensions may refer to packaging, actual battery size will be smaller)

Compatible RC Airplane Models:

• VOLANTEXRC 761-2 Ranger 600
• VOLANTEXRC 761-3 Super Cub 500
• VOLANTEXRC 761-4 Sport Cub 500
• VOLANTEXRC 761-5 P-51
• VOLANTEXRC 761-8 F4U Corsair
• VOLANTEXRC 761-9 T28 Trojen

Image 1: Two VOLANTEXRC 3.7V 400mAh Lipo rechargeable batteries. Each battery features a white connector and red and black wires.

4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

Follow these steps to properly install the battery into your compatible VOLANTEXRC airplane:

1. ബാറ്ററി കമ്പാർട്ട്മെന്റ് ആക്സസ് ചെയ്യുക: Locate the battery compartment on your RC airplane. This is typically found in the fuselage.
2. Propeller Installation (if applicable): If your model requires propeller installation or re-installation, ensure it is securely attached to the shaft adapter. Refer to your airplane's specific manual for detailed propeller installation instructions.
3. ബാറ്ററി കണക്ഷൻ: Carefully connect the battery's white connector to the corresponding port inside the airplane's battery compartment. Ensure the connection is firm and correctly oriented (positive to positive, negative to negative). CAUTION: Connect the battery properly. Incorrect connection can damage the battery or the aircraft.
4. സുരക്ഷിത ബാറ്ററി: Place the battery securely within the compartment to prevent movement during flight.
5. കമ്പാർട്ട്മെന്റ് അടയ്ക്കുക: ബാറ്ററി കമ്പാർട്ട്മെൻ്റ് കവർ അടയ്ക്കുക.

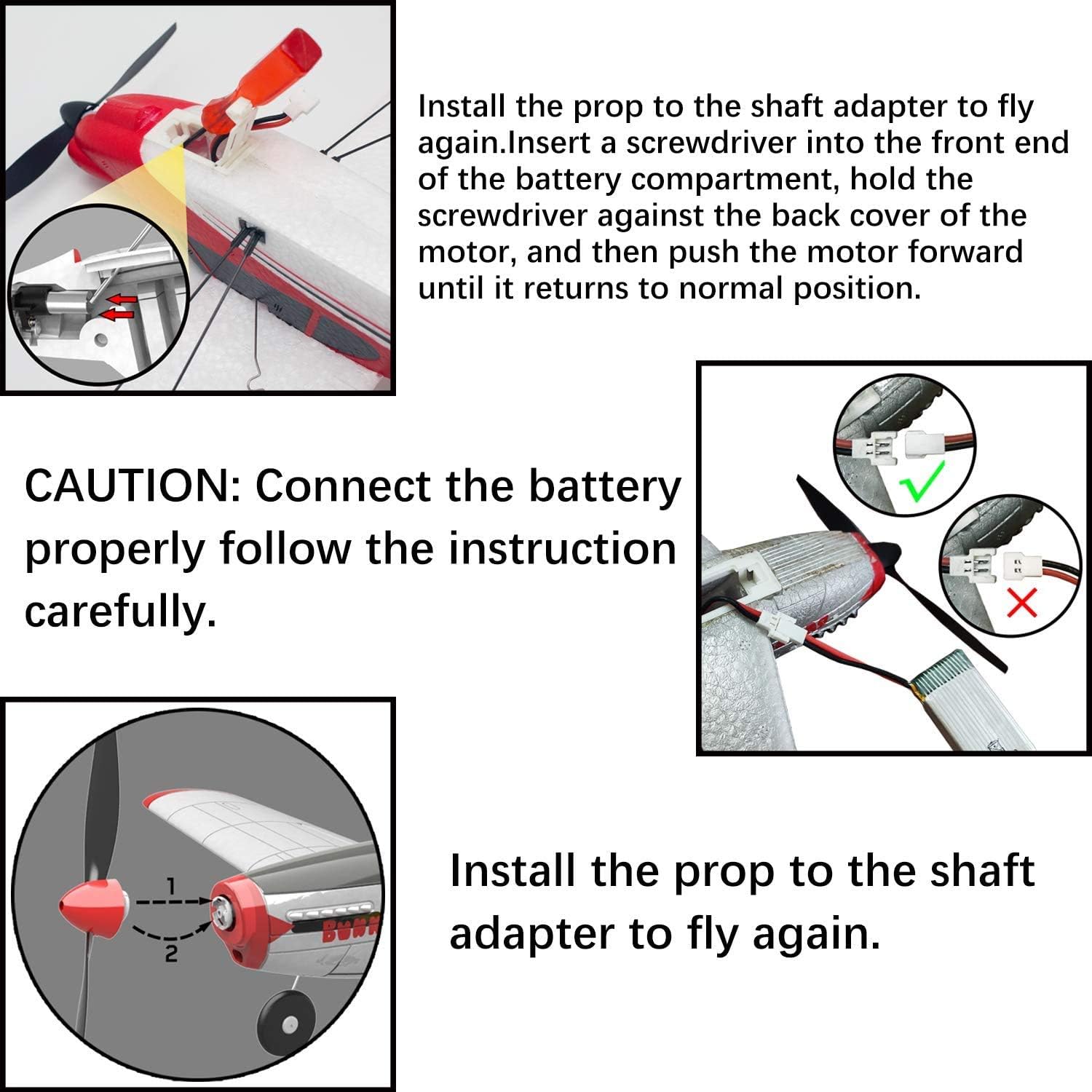

Image 2: This diagram illustrates the correct method for connecting the battery (green checkmark) and an incorrect connection (red cross). It also shows the two-step process for installing a propeller onto the shaft adapter.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Once the battery is installed and charged, your RC airplane is ready for operation. Always refer to your specific airplane's instruction manual for flight procedures.

• വിമാന യാത്രയ്ക്ക് മുമ്പുള്ള പരിശോധന: Before each flight, ensure the battery is fully charged and securely connected. Verify all controls are functioning correctly.
• ഫ്ലൈറ്റ് ദൈർഘ്യം: Monitor your flight time to avoid over-discharging the battery, which can reduce its lifespan.
• വിമാന യാത്രയ്ക്ക് ശേഷം: After flying, disconnect the battery from the airplane. Allow the battery to cool down to room temperature before recharging.

6 ബാറ്ററി ചാർജ് ചെയ്യുന്നു

Proper charging is crucial for the longevity and safety of your LiPo battery.

• Use only the charger provided with your VOLANTEXRC airplane or a compatible LiPo charger.
• Connect the battery to the charger. Ensure the charger settings match the battery specifications (3.7V, 400mAh).
• Monitor the charging process. Disconnect the battery once charging is complete.
• പ്രധാനപ്പെട്ടത്: Do not charge the battery immediately after use. Allow it to cool down for at least 15-20 minutes before initiating a charge cycle.

7. പരിപാലനവും സംഭരണവും

Following these guidelines will help maintain your battery's performance and extend its life:

• സംഭരണ ​​താപനില: Store batteries in a cool, dry environment, ideally between 5°C and 25°C (41°F and 77°F).
• സംഭരണ നിരക്ക്: For long-term storage, charge the battery to approximately 3.8V per cell (around 50-60% of its capacity). Do not store fully charged or fully discharged batteries.
• പരിശോധന: Regularly inspect batteries for any signs of damage, swelling, or leakage. Discontinue use and dispose of damaged batteries immediately.
• നീക്കം ചെയ്യൽ: Dispose of LiPo batteries responsibly according to local regulations. Never throw them in household trash.

8. പ്രശ്‌നപരിഹാരം

നിങ്ങളുടെ ബാറ്ററിയിൽ പ്രശ്നങ്ങൾ നേരിടുകയാണെങ്കിൽ, ഇനിപ്പറയുന്ന പൊതുവായ പരിഹാരങ്ങൾ പരിഗണിക്കുക:

• ബാറ്ററി ചാർജുചെയ്യുന്നില്ല:
  • Ensure the charger is properly connected to a power source and the battery.
  • Verify the charger is compatible with LiPo batteries and set to the correct voltagഇ/കറന്റ്.
  • Check for any visible damage to the battery or charger cables.
• കുറഞ്ഞ ഫ്ലൈറ്റ് സമയം:
  • ബാറ്ററി പൂർണ്ണമായി ചാർജ് ചെയ്തേക്കില്ല.
  • The battery may be old or damaged and losing capacity.
  • Environmental factors (e.g., cold weather) can affect battery performance.
• Battery Swelling:
  • Immediately discontinue use. This indicates internal damage and a potential safety hazard.
  • Dispose of the battery safely and replace it.

9. Additional Product Images

Image 3: VOLANTEXRC 3.7V 400mAh batteries displayed alongside various compatible RC airplanes, including the Ranger 600 and Super Cub 500 models.

Image 4: VOLANTEXRC 3.7V 400mAh batteries presented with different color variations of the Sport Cub 500 RC airplane.

Image 5: VOLANTEXRC 3.7V 400mAh batteries alongside various P-51 Mustang RC airplane models.

Image 6: VOLANTEXRC 3.7V 400mAh batteries displayed with different F4U Corsair RC airplane models.

Image 7: VOLANTEXRC 3.7V 400mAh batteries shown with various T28 Trojen RC airplane models.
