1. സുരക്ഷാ നിർദ്ദേശങ്ങൾ
Always observe the following safety precautions when operating the Güde GNS 200 VS Wet Grinder to prevent injury or damage to the machine.
- ഉപയോഗിക്കുന്നതിന് മുമ്പ് എല്ലാ നിർദ്ദേശങ്ങളും വായിച്ച് മനസ്സിലാക്കുക.
- സുരക്ഷാ ഗ്ലാസുകൾ, കയ്യുറകൾ എന്നിവയുൾപ്പെടെ ഉചിതമായ വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ (പിപിഇ) ധരിക്കുക.
- Ensure the machine is placed on a stable, level surface to prevent tipping during operation.
- ജോലിസ്ഥലം വൃത്തിയുള്ളതും നല്ല വെളിച്ചമുള്ളതുമായി സൂക്ഷിക്കുക. അലങ്കോലമായതോ ഇരുണ്ടതോ ആയ പ്രദേശങ്ങൾ അപകടങ്ങൾ ക്ഷണിച്ചുവരുത്തുന്നു.
- d-യിൽ മെഷീൻ പ്രവർത്തിപ്പിക്കരുത്amp or wet conditions, except for the intended wet grinding process. Ensure electrical connections are dry.
- Always disconnect the power supply before performing any adjustments, maintenance, or when the machine is not in use.
- ഓപ്പറേറ്റിംഗ് മെഷീനിൽ നിന്ന് കുട്ടികളെയും സമീപത്തുള്ളവരെയും അകറ്റി നിർത്തുക.
- ഉപകരണം നിർബന്ധിക്കരുത്. നിങ്ങളുടെ ആപ്ലിക്കേഷനായി ശരിയായ ഉപകരണം ഉപയോഗിക്കുക.
- Maintain the machine with care. Keep cutting tools sharp and clean for better and safer performance.
- Check for misalignment or binding of moving parts, breakage of parts, and any other condition that may affect the machine's operation. If damaged, have the machine repaired before use.
2. ഉൽപ്പന്നം കഴിഞ്ഞുview
The Güde GNS 200 VS Wet Grinder is a versatile tool designed for sharpening various blades and tools with precision and ease. Its robust construction and intuitive controls make it suitable for a wide range of sharpening tasks.
ചിത്രം 2.1: മൊത്തത്തിൽ view of the Güde GNS 200 VS Wet Grinder.
പ്രധാന ഘടകങ്ങൾ:
- Corundum Sharpening Stone (K 220): The primary grinding wheel for initial sharpening and shaping.
- Leather Honing Disc: Used for deburring and polishing the sharpened edge to a fine finish.
- വാട്ടർ ടാങ്ക്: Holds water to keep the sharpening stone cool and prevent overheating of the workpiece, featuring overflow protection.
- Adjustable Work Supports: Provide stable platforms for guiding tools against the grinding wheels.
- വേഗത നിയന്ത്രണ നോബ്: Allows for stepless adjustment of the grinding speed (Vario Speed).
- ദിശ സ്വിച്ച്: Enables selection of two different rotation directions for versatile sharpening.
- Angle Gauge: A precise tool for setting and maintaining the correct sharpening angle.
ചിത്രം 2.2: വിശദമായി view of the control panel, grinding stone, leather honing disc, and angle gauge.
ഫീച്ചറുകൾ:
- Efficient 120 W induction motor with continuous speed adjustment.
- Low-vibration operation for precise sharpening.
- Two selectable directions of rotation for various sharpening techniques.
- Stable machine base for secure operation.
- Ball-bearing grinding compartments for smooth performance.
3. സജ്ജീകരണം
Proper setup ensures safe and efficient operation of your wet grinder.
- അൺപാക്ക് ചെയ്യുന്നു: പാക്കേജിംഗിൽ നിന്ന് എല്ലാ ഘടകങ്ങളും ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക. ഗതാഗത സമയത്ത് എന്തെങ്കിലും കേടുപാടുകൾ സംഭവിച്ചിട്ടുണ്ടോയെന്ന് പരിശോധിക്കുക.
- പ്ലേസ്മെൻ്റ്: Position the grinder on a firm, level, and stable workbench or surface. Ensure there is adequate space around the machine for safe operation and water splash.
- Install Grinding Stone and Honing Disc: The corundum sharpening stone and leather honing disc should be securely mounted on their respective shafts. Ensure all fasteners are tightened.
- വാട്ടർ ടാങ്ക് നിറയ്ക്കുക: Fill the water tank with clean water. The water level should be sufficient to immerse the lower part of the grinding stone (approximately 1-2 cm). The tank has overflow protection.

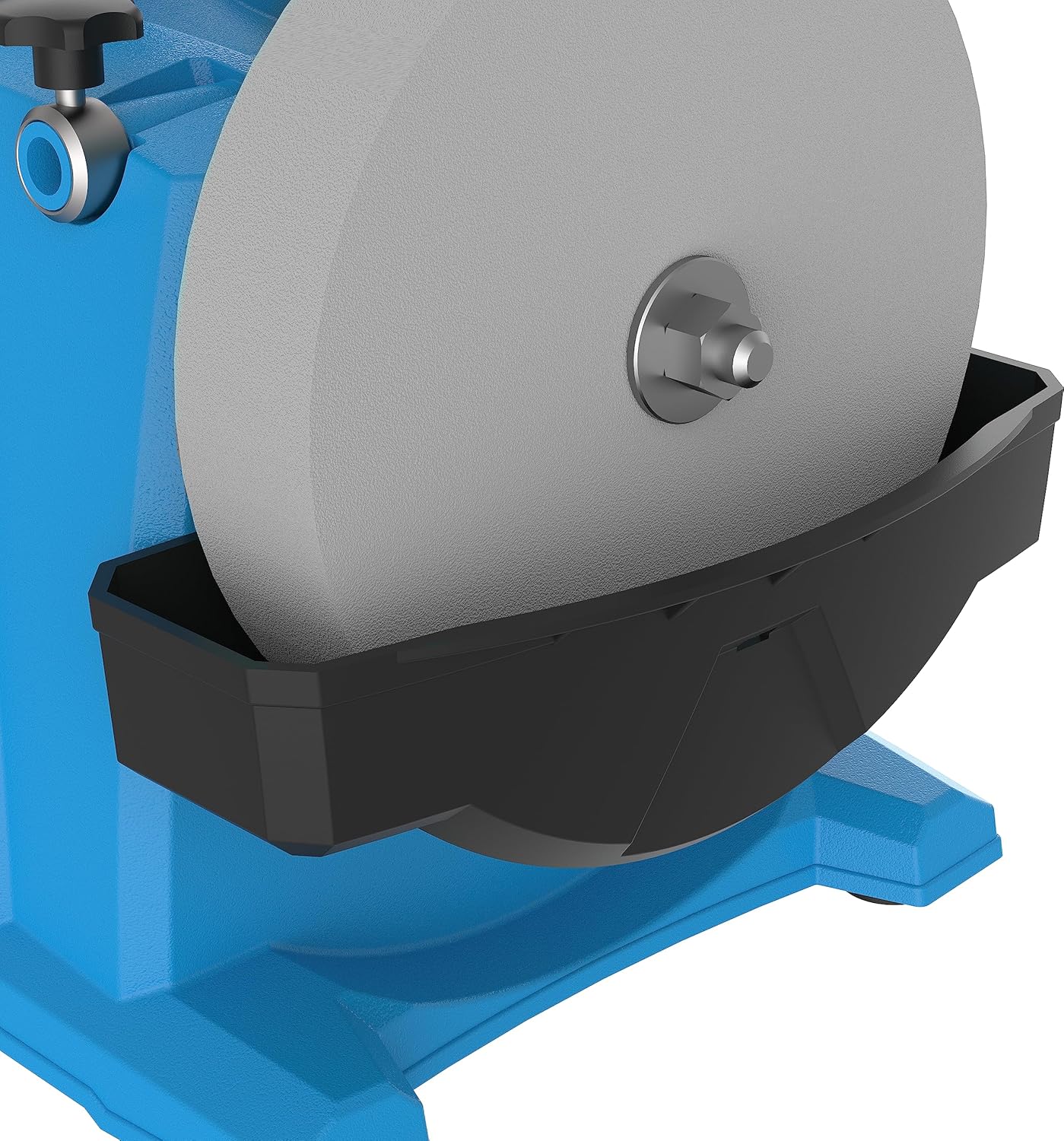

Figure 3.1: Ensure the water tank is filled to the appropriate level before operation.
- Attach Work Supports: Securely attach the adjustable work supports as needed for the tool you intend to sharpen. These supports provide stability and control during grinding.
- പവർ ബന്ധിപ്പിക്കുക: Plug the power cord into a suitable electrical outlet (230 V AC).
4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Follow these steps for effective and safe sharpening.
4.1 അടിസ്ഥാന പ്രവർത്തനം
- പവർ ഓൺ: Press the red power button to turn on the grinder.
- വേഗത ക്രമീകരിക്കുക: Use the speed control knob to set the desired grinding speed. Start with a lower speed and increase as needed for control and material removal.
Figure 4.1: The control panel features the power switch and stepless speed adjustment knob.
- ദിശ തിരഞ്ഞെടുക്കുക: Use the direction switch to choose the rotation direction. For most sharpening, the wheel should rotate towards the edge.
4.2 Sharpening Process
The wet grinding process keeps the blade cool, preventing loss of temper and maintaining the tool's hardness.
- ആംഗിൾ സജ്ജമാക്കുക: Use the included angle gauge to determine and set the correct sharpening angle for your tool. This is crucial for consistent and effective sharpening.
Figure 4.2: The angle gauge assists in setting the precise sharpening angle for various tools.
- അരക്കൽ: Gently guide the tool against the rotating corundum sharpening stone, maintaining the set angle. Apply light, consistent pressure. Move the tool evenly across the stone's surface to ensure uniform wear and a straight edge.
Figure 4.3: The grinder is ideal for sharpening knives and axes, ensuring a sharp and durable edge.
Figure 4.4: The machine can also sharpen wood plane blades and scissors, providing versatility for various workshop tools.
- ബഹുമാനിക്കുന്നത്: Once the desired sharpness is achieved on the corundum stone, switch to the leather honing disc. Apply a small amount of honing paste (included) to the disc. Gently hone the edge to remove any burrs and achieve a razor-sharp finish.
- തീവ്രത പരിശോധിക്കുക: Carefully test the sharpness of your tool on a piece of scrap material.
- പവർ ഓഫ്: When finished, turn off the grinder by pressing the power button and unplugging the machine.
5. പരിപാലനം
Regular maintenance ensures the longevity and optimal performance of your Güde GNS 200 VS Wet Grinder.
- ശുദ്ധമായ വാട്ടർ ടാങ്ക്: After each use, empty and clean the water tank to prevent algae buildup and maintain water quality.
- Clean Grinding Stone and Honing Disc: Periodically clean the grinding stone to remove embedded metal particles. The leather honing disc should also be kept clean and re-pasted as needed.
- ഘടകങ്ങൾ പരിശോധിക്കുക: Regularly inspect the power cord, switch, and all moving parts for signs of wear or damage. Replace any worn or damaged parts immediately.
- സംഭരണം: Store the grinder in a dry, clean place, away from direct sunlight and extreme temperatures.
6. പ്രശ്നപരിഹാരം
This section addresses common issues you might encounter with your wet grinder.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഗ്രൈൻഡർ ആരംഭിക്കുന്നില്ല | No power supply; Power switch off; Motor overload. | Check power connection; Ensure switch is ON; Disconnect from power, wait 5 minutes, then restart. |
| മോശം മൂർച്ച കൂട്ടൽ ഫലങ്ങൾ | Incorrect angle; Worn grinding stone; Insufficient water; Too much pressure. | Re-adjust angle with gauge; Replace stone if excessively worn; Ensure adequate water level; Apply lighter pressure. |
| അമിതമായ വൈബ്രേഷൻ | Unstable surface; Grinding stone unbalanced or damaged; Loose components. | Place on stable surface; Inspect stone for damage/replace; Check all fasteners. |
| Water splashing excessively | Water level too high; Grinding too aggressively. | Reduce water level; Use lighter pressure. |
If you encounter issues not listed here or if the suggested solutions do not resolve the problem, please contact Güde customer support.
7 സ്പെസിഫിക്കേഷനുകൾ
| ആട്രിബ്യൂട്ട് | മൂല്യം |
|---|---|
| നിർമ്മാതാവ് | Güde GmbH & Co. KG |
| മോഡൽ നമ്പർ | 55247 |
| അളവുകൾ (L x W x H) | 45.5 x 28 x 37 സെ.മീ |
| ഭാരം | 7.6 കിലോഗ്രാം |
| നിറം | നീല |
| ശൈലി | 200 mm/120 W |
| മെറ്റീരിയൽ | ലോഹം |
| പവർ തരം | കോർഡഡ് ഇലക്ട്രിക് |
| വാല്യംtage | 230 വോൾട്ട് (എസി) |
| ശക്തി | 120 വാട്ട്സ് |
| Grinding Stone Grain | 220 (നാടൻ) |
| പരമാവധി ഭ്രമണ വേഗത | 150 ആർപിഎം |
| ഉൾപ്പെടുത്തിയ ഘടകങ്ങൾ | Grinding disc, Leather honing disc, Angle gauge, Honing paste |
8. വാറൻ്റിയും പിന്തുണയും
Güde is committed to providing durable products and excellent customer service.
Designed to Last:
Güde ensures the availability of appropriate spare parts in their service center for all products, including older models, to support the longevity of your device.
Service as it Should Be:
Should you encounter any difficulties with your Güde device, qualified staff in the internal service center are available to assist you by phone.
പ്രൊഫഷണൽ സഹായം:
If your Güde device requires professional attention, the internal repair service is available to provide the necessary support.
For specific warranty terms and to initiate a support request, please refer to the documentation provided with your purchase or visit the official Güde webസൈറ്റ്.
