1. ആമുഖം
This manual provides essential information for the safe and effective operation of your Aputure Light Storm LS C120d II Daylight LED 2-Light Kit. Please read this manual thoroughly before using the product to ensure proper setup, usage, and maintenance. Retain this manual for future reference.
2 സുരക്ഷാ വിവരങ്ങൾ
ഉൽപ്പന്നത്തിന് കേടുപാടുകൾ സംഭവിക്കാതിരിക്കാനോ നിങ്ങൾക്കും മറ്റുള്ളവർക്കും പരിക്കേൽക്കാതിരിക്കാനോ ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ പാലിക്കുക:
- ലൈറ്റ് ഓണായിരിക്കുമ്പോൾ പ്രകാശ സ്രോതസ്സിലേക്ക് നേരിട്ട് നോക്കരുത്.
- Do not place the light fixture near flammable materials or liquids.
- Ensure the light is securely mounted before operation.
- നിർദ്ദിഷ്ട പവർ അഡാപ്റ്ററും കേബിളുകളും മാത്രം ഉപയോഗിക്കുക.
- ഉൽപ്പന്നം ജലത്തിൽ നിന്നും ഈർപ്പത്തിൽ നിന്നും അകറ്റി നിർത്തുക.
- Do not attempt to disassemble or modify the product. Contact qualified service personnel for repairs.
- Unplug the power cable before cleaning or when not in use.
3. പാക്കേജ് ഉള്ളടക്കം
താഴെ ലിസ്റ്റ് ചെയ്തിരിക്കുന്ന എല്ലാ ഇനങ്ങളും നിങ്ങളുടെ പാക്കേജിൽ ഉൾപ്പെടുത്തിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക:
- Aputure Light Storm LS C120d II LED Lamp Head (2 units)
- Controller Box with V-Mount Plate (2 units)
- AC Power Cable (2 units)
- Standard Reflector (2 units)
- VA-Remote RC1 (1 unit)

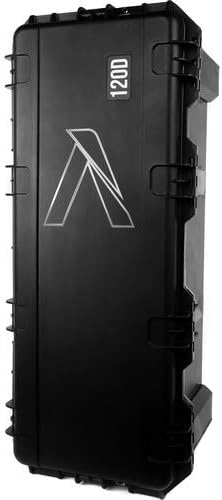

- Hard Carrying Case (1 unit)
4. ഉൽപ്പന്നം കഴിഞ്ഞുview
The Aputure Light Storm LS C120d II is a high-performance daylight-balanced LED light designed for professional film and video production. Key features include:
- മികച്ച തെളിച്ചം: Delivers 30,000 lux at 0.5m with the standard reflector, comparable to a 1,000-watt tungsten light.
- Accurate Color Fidelity: Achieves a Color Rendering Index (CRI) of over 96, Television Lighting Consistency Index (TLCI) of over 97, and Color Quality Scale (CQS) of over 95 for precise color reproduction.
- DMX512 Capability: Integrated DMX control for seamless integration into professional lighting setups.
- Combined Controller-Power Unit: Streamlined design for easier setup and operation.
- ഫ്ലെക്സിബിൾ പവർ ഓപ്ഷനുകൾ: Operates on AC 100-240V 50/60Hz or V-Mount batteries (sold separately) via the controller box.
5. സജ്ജീകരണം
5.1 അൺപാക്കിംഗും പരിശോധനയും
Carefully remove all components from the hard carrying case. Inspect each item for any signs of damage. If any components are damaged or missing, contact your retailer immediately.
5.2 ലൈറ്റ് സ്ഥാപിക്കൽ
- Attach the LS C120d II lamp head to a sturdy light stand using the integrated yoke and 5/8-inch receiver.
- Secure the light by tightening the locking knob on the light stand.
- l ന്റെ ചരിവ് ആംഗിൾ ക്രമീകരിക്കുകamp head and tighten the yoke locking knob.
5.3 Connecting the Controller Box
- Connect the 5-pin XLR cable from the lamp head to the corresponding 5-pin XLR input on the controller box. Ensure a secure connection.
- The controller box can be mounted to a light stand using its clamp or placed on a flat surface.
5.4 വെളിച്ചത്തിന് ഊർജ്ജം പകരൽ
The LS C120d II can be powered by AC mains or V-Mount batteries.
എസി പവർ:
- Connect the AC power cable to the power input on the controller box.
- Plug the other end of the AC power cable into a suitable power outlet (100-240V, 50/60Hz).
V-Mount Battery Power (Batteries not included):
- Attach compatible V-Mount batteries to the V-Mount plate on the controller box.
- ഉപയോഗിക്കുന്നതിന് മുമ്പ് ബാറ്ററികൾ പൂർണ്ണമായി ചാർജ്ജ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
5.5 ആക്സസറികൾ അറ്റാച്ചുചെയ്യുന്നു
The LS C120d II features a Bowens mount for attaching various light modifiers.
- To attach the standard reflector, align the three mounting points on the reflector with the Bowens mount on the lamp തല.
- Twist the reflector clockwise until it locks into place.
- To remove, press the release button on the lamp head and twist the reflector counter-clockwise.
6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
6.1 പവർ ഓൺ/ഓഫ്
Press the power button on the controller box to turn the light on or off.
6.2 തെളിച്ചം ക്രമീകരിക്കൽ
Rotate the intensity knob on the controller box to adjust the light output from 0% to 100%.
6.3 Remote Control (VA-Remote RC1)
The included VA-Remote RC1 allows for wireless control of the light's brightness and other functions from up to 100 meters away.
- റിമോട്ട് കൺട്രോളിൽ പുതിയ ബാറ്ററികൾ ഉണ്ടെന്ന് ഉറപ്പാക്കുക.
- Select the desired channel and group on both the remote and the controller box to establish a connection.
- Use the remote's buttons to adjust brightness or activate special effects. Refer to the VA-Remote RC1 manual for detailed instructions.
6.4 DMX നിയന്ത്രണം
The LS C120d II supports DMX512 protocol for professional lighting control.
- Connect a DMX controller to the DMX IN port on the controller box using a 5-pin DMX cable.
- If daisy-chaining multiple lights, connect the DMX OUT of the first light to the DMX IN of the next.
- Set the DMX address on the controller box according to your DMX system's configuration.
- Control the light's functions (e.g., brightness) via your DMX console.
7. പരിപാലനം
- വൃത്തിയാക്കൽ: Use a soft, dry cloth to clean the light fixture. Do not use harsh chemicals or abrasive materials.
- സംഭരണം: When not in use, store the light kit in its hard carrying case in a cool, dry place, away from direct sunlight and extreme temperatures.
- കൈകാര്യം ചെയ്യൽ: Always handle the light and its components with care to avoid damage. Avoid dropping or subjecting the unit to strong impacts.
- വെൻ്റിലേഷൻ: Ensure the light's ventilation openings are clear and unobstructed during operation to prevent overheating.
8. പ്രശ്നപരിഹാരം
If you encounter issues with your LS C120d II, refer to the table below for common problems and solutions:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ലൈറ്റ് ഓണാക്കില്ല. | No power supply; loose cable connection; faulty power button. | Check AC power cable or V-Mount battery connection. Ensure power outlet is functional. Press power button firmly. |
| റിമോട്ട് കൺട്രോൾ പ്രതികരിക്കുന്നില്ല. | Low battery in remote; incorrect channel/group setting; remote out of range. | Replace remote batteries. Verify channel and group settings match. Move closer to the light. |
| പ്രകാശ ഔട്ട്പുട്ട് അസ്ഥിരമാണ് അല്ലെങ്കിൽ മിന്നിമറയുന്നു. | Loose cable connection; power supply issue; DMX conflict. | Check all cable connections. Ensure stable power supply. If using DMX, check DMX settings and cable integrity. |
| അമിത ചൂടാകൽ മുന്നറിയിപ്പ്. | അടഞ്ഞ വായുസഞ്ചാരം; ഉയർന്ന അന്തരീക്ഷ താപനിലയിൽ പ്രവർത്തിക്കുന്നു. | Ensure ventilation openings are clear. Operate in a well-ventilated area. Allow the unit to cool down. |
If the problem persists after attempting these solutions, please contact Aputure customer support or your authorized dealer.
9 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| ഉൽപ്പന്ന അളവുകൾ | 38 x 16.5 x 13.5 ഇഞ്ച് |
| ഇനത്തിൻ്റെ ഭാരം | 56.2 പൗണ്ട് |
| ASIN | B07SYBBRPZ |
| നിർമ്മാതാവ് | അപൂച്ചർ |
| വർണ്ണ താപനില | Daylight (approx. 5500K) |
| സി.ആർ.ഐ | >96 |
| TLCI | >97 |
| CQS | >95 |
| വൈദ്യുതി ഉപഭോഗം | Approx. 180W (Max) |
| ഓപ്പറേറ്റിംഗ് വോളിയംtage | AC 100-240V 50/60Hz; DC 12-16.8V (V-Mount) |
| റിമോട്ട് കൺട്രോൾ റേഞ്ച് | Up to 100m (VA-Remote RC1) |
10. വാറൻ്റിയും പിന്തുണയും
Aputure products are designed and manufactured to the highest quality standards. For information regarding warranty coverage, technical support, or service, please refer to the warranty card included with your product or visit the official Aputure webസൈറ്റ്. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങലിന്റെ തെളിവ് സൂക്ഷിക്കുക.
For further assistance, you may contact Aputure customer support directly or reach out to your authorized dealer.
