UEi IRT803 Insulation Resistance Tester User Manual

1. ആമുഖം

This manual provides essential information for the safe and effective operation of the UEi IRT803 Digital Insulation Resistance Tester. The IRT803 is a versatile instrument designed for measuring insulation resistance, AC/DC voltage, and continuity. It features a 1000V AC/DC measurement capability, auto-ranging, a backlit display, and a DMM rotary style selector. Key functions include Lock, Compare, and Polarization Index (PI)/Dielectric Absorption Ratio (DAR) tests. Please read this manual thoroughly before use to ensure proper handling and to maximize the instrument's performance.

2 സുരക്ഷാ വിവരങ്ങൾ

Always adhere to safety precautions when using electrical testing equipment. The IRT803 is designed with safety in mind, featuring a CATIV rating up to 600V and CATII up to 1000V, ensuring protection in various jobsite environments. Failure to follow safety instructions can result in electric shock, fire, or damage to the instrument.

• Do not use the tester if it appears damaged or if the test leads are compromised.
• ഏതെങ്കിലും അളവുകൾ എടുക്കുന്നതിന് മുമ്പ് ശരിയായ പ്രവർത്തനവും ശ്രേണിയും തിരഞ്ഞെടുത്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
• Always disconnect power to the circuit under test before connecting or disconnecting test leads for resistance measurements.
• Wear appropriate personal protective equipment (PPE), such as insulated gloves and safety glasses.
• Do not operate the tester in wet conditions or in the presence of explosive gases or dust.
• കൃത്യമായ റീഡിംഗുകൾ ഉറപ്പാക്കാൻ കുറഞ്ഞ ബാറ്ററി സൂചകം ദൃശ്യമാകുമ്പോൾ ബാറ്ററികൾ ഉടൻ മാറ്റിസ്ഥാപിക്കുക.

3. ബോക്സിൽ എന്താണുള്ളത്?

അൺപാക്ക് ചെയ്യുമ്പോൾ, താഴെ ലിസ്റ്റ് ചെയ്തിരിക്കുന്ന എല്ലാ ഇനങ്ങളും ഉണ്ടെന്നും കേടുപാടുകൾ സംഭവിച്ചിട്ടില്ലെന്നും ഉറപ്പാക്കുക:

• UEi IRT803 Insulation Resistance Tester
• Silicone test leads with alligator clips (red and black) (ATL57)
• Insulation test probe with alligator clips (red & black)
• 4 AA ബാറ്ററികൾ
• ഉപയോക്തൃ മാനുവൽ
• സോഫ്റ്റ് ചുമക്കുന്ന കേസ്

Image 3.1: All components included with the UEi IRT803 Insulation Resistance Tester, including the meter, test leads, probes, batteries, manual, and soft carrying case.

4. ഉൽപ്പന്നം കഴിഞ്ഞുview

The IRT803 is designed for ease of use and durability. It features an easy-to-read LCD display with a backlight for visibility in various lighting conditions, and a work light to illuminate dark environments. The unit is protected by a rugged rubber boot, which also includes convenient test lead holders for compact storage. An auto power-off function helps conserve battery life.

4.1. പ്രധാന സവിശേഷതകളും പ്രവർത്തനങ്ങളും

• 600V AC/DC Measurement: Capable of measuring both alternating and direct current voltag600V വരെ.
• ഇൻസുലേഷൻ പ്രതിരോധം: Measures resistance from 0.01MΩ up to 2GΩ with test voltages of 50V, 100V, 250V, 500V, and 1000V.
• തുടർച്ച: For checking circuit continuity.
• Compare Reading Function: Allows for comparison against a set reference value.
• PI/DAR Test: Automatic calculation of Polarization Index and Dielectric Absorption Ratio for advanced insulation diagnostics.
• A-Hold/Hold: Freezes the displayed reading for convenient recording.
• Lock Reading: Locks the test voltage for continuous insulation testing.
• Rotary Dial Selector: Intuitive selection of measurement functions and test voltages.
• Protective Rubber Boot: Enhances durability and provides lead storage.

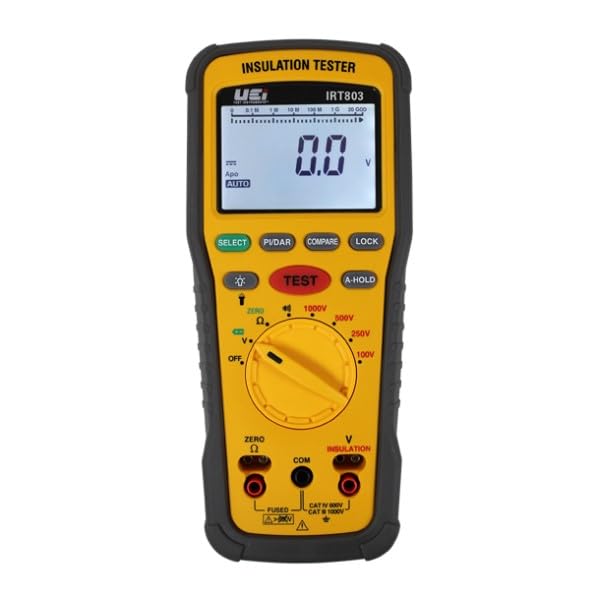

ചിത്രം 4.1: മുൻഭാഗം view of the IRT803 showing the LCD display, rotary selector, and function buttons.

Image 4.2: Visual representation highlighting the main functions and features of the IRT803.

5. സജ്ജീകരണം

5.1. ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

The IRT803 requires four (4) AA batteries for operation. To install or replace batteries:

1. Ensure the tester is powered off.
2. Locate the battery compartment on the rear of the unit.
3. ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ തുറക്കാൻ ഒരു സ്ക്രൂഡ്രൈവർ ഉപയോഗിക്കുക.
4. Insert the four AA batteries, observing the correct polarity (+/-) as indicated inside the compartment.
5. ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ സുരക്ഷിതമായി അടയ്‌ക്കുക.

5.2. ടെസ്റ്റ് ലീഡുകൾ ബന്ധിപ്പിക്കുന്നു

Connect the test leads to the appropriate input jacks on the tester. For most measurements, the red lead connects to the 'V Ω INSULATION' jack and the black lead connects to the 'COM' (common) jack. Ensure connections are firm and secure.

Image 5.1: The IRT803 with test leads properly connected to the input jacks.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

6.1. Powering On/Off and Display Backlight

• To power on the unit, rotate the selector dial from 'OFF' to any desired measurement function.
• To power off, rotate the selector dial back to 'OFF'. The unit also features auto power-off to save battery life after a period of inactivity.
• അമർത്തുക തിരഞ്ഞെടുക്കുക button (often indicated by a light bulb icon) to toggle the display backlight on or off.

6.2. ഇൻസുലേഷൻ റെസിസ്റ്റൻസ് ടെസ്റ്റിംഗ്

The IRT803 can perform insulation resistance tests at various voltages.

1. Select Test Voltage: Rotate the selector dial to the desired insulation test voltage (50V, 100V, 250V, 500V, അല്ലെങ്കിൽ 1000V).
2. Connect Test Leads: Connect the red test lead to the circuit under test and the black test lead to the ground or common point. Ensure the circuit is de-energized.
3. പരീക്ഷണം ആരംഭിക്കുക: Press and hold the large red ടെസ്റ്റ് button to begin the insulation test. The test voltage will be applied, and the resistance reading will be displayed.
4. ലോക്ക് പ്രവർത്തനം: For continuous testing, press the ലോക്ക് ചെയ്യുക button after initiating the test. This will maintain the test voltage without needing to hold the ടെസ്റ്റ് ബട്ടൺ. അമർത്തുക ടെസ്റ്റ് again to unlock.
5. Compare Function: ഉപയോഗിക്കുക താരതമ്യം ചെയ്യുക button to set a reference value and compare subsequent readings against it.
6. PI/DAR Test: Select the PI/DAR function on the dial. The meter will automatically perform the Polarization Index and Dielectric Absorption Ratio tests, displaying the calculated values.
7. Read and Record: Observe the reading on the LCD. Use the പിടിക്കുക button to freeze the display for easier recording.
8. ഡിസ്ചാർജ്: After completing an insulation test, the circuit under test should be discharged. The IRT803 typically handles this automatically, but always exercise caution.

Image 6.1: The IRT803 being used to measure insulation resistance on electrical wiring.

ചിത്രം 6.2: ഒരു ക്ലോസപ്പ് view of the test leads securely connected to the IRT803's input terminals.

6.3. വോളിയംtagഇ ടെസ്റ്റിംഗ് (എസി/ഡിസി)

എസി അല്ലെങ്കിൽ ഡിസി വോള്യം അളക്കാൻtage up to 600V:

1. Rotate the selector dial to the 'V' position.
2. Connect the red test lead to the positive or live point and the black test lead to the negative or neutral/ground point of the circuit.
3. The display will show the measured voltage. മീറ്റർ സ്വയമേവ AC അല്ലെങ്കിൽ DC വോളിയം കണ്ടെത്തും.tage.

6.4. തുടർച്ചയായ പരിശോധന

To check for continuity in a circuit:

1. Rotate the selector dial to the 'Ω' (Ohms) position, which typically includes continuity.
2. Connect the test leads across the component or circuit path you wish to test.
3. If there is continuity (low resistance), the meter will typically emit an audible beep and display a low resistance value.

7. പരിപാലനം

7.1. വൃത്തിയാക്കൽ

To maintain the accuracy and longevity of your IRT803:

• സി തുടയ്ക്കുകasinപരസ്യത്തോടുകൂടിയ ജിamp തുണിയും മൃദുവായ ഡിറ്റർജന്റും. ഉരച്ചിലുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
• Ensure the unit is completely dry before storage or next use.

7.2. ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ

Replace batteries as described in Section 5.1 when the low battery indicator appears on the display. Always use fresh AA alkaline batteries.

7.3. സംഭരണം

When not in use, store the IRT803 in its soft carrying case in a cool, dry environment, away from direct sunlight and extreme temperatures. If storing for extended periods, remove the batteries to prevent leakage.

8. പ്രശ്‌നപരിഹാരം

If you encounter issues with your IRT803, refer to the following common problems and solutions:

If the problem persists after attempting these solutions, please contact UEi Test Instruments customer support.

9 സ്പെസിഫിക്കേഷനുകൾ

10. വാറൻ്റി വിവരങ്ങൾ

The UEi IRT803 Insulation Resistance Tester is backed by a 1 വർഷത്തെ പരിമിത വാറൻ്റി from the date of purchase. This warranty covers defects in materials and workmanship under normal use. It does not cover damage resulting from misuse, unauthorized modification, accident, or neglect. For specific terms and conditions, please refer to the warranty card included with your product or contact UEi Test Instruments customer support.

ചിത്രം 10.1: ഉദാample of a Certificate of Conformity, indicating adherence to quality standards.

11. പിന്തുണ

For technical assistance, troubleshooting beyond this manual, or warranty claims, please contact UEi Test Instruments customer support. You can find more information and contact details by visiting the official UEi Test Instruments webസൈറ്റ് അല്ലെങ്കിൽ അവരുടെ ആമസോൺ സ്റ്റോർ പേജ്.

UEi Test Instruments Store: സ്റ്റോർ സന്ദർശിക്കുക
