Janome 1117 Sewing Machine User Manual

ആമുഖം

This manual provides essential instructions for the safe and efficient operation, maintenance, and troubleshooting of your Janome 1117 Sewing Machine. Please read this manual thoroughly before using the machine to ensure proper function and to prevent damage.

സജ്ജമാക്കുക

1. പായ്ക്ക് ചെയ്യലും പ്ലേസ്മെന്റും

• മെഷീൻ അതിന്റെ പാക്കേജിംഗിൽ നിന്ന് ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക. ഭാവിയിലെ ഗതാഗതത്തിനോ സംഭരണത്തിനോ വേണ്ടി എല്ലാ പാക്കേജിംഗ് വസ്തുക്കളും സൂക്ഷിക്കുക.
• Place the machine on a stable, flat surface with adequate lighting. Ensure there is enough space around the machine for comfortable operation.

2. പവർ കണക്ഷൻ

• Connect the foot controller cord to the machine's power socket.
• പവർ കോർഡ് അനുയോജ്യമായ ഒരു ഇലക്ട്രിക്കൽ ഔട്ട്‌ലെറ്റിലേക്ക് പ്ലഗ് ചെയ്യുക. വോള്യം ഉറപ്പാക്കുകtage മെഷീനിന്റെ ആവശ്യകതകളുമായി പൊരുത്തപ്പെടുന്നു.
• Turn on the power switch, usually located on the side of the machine.

3. മെഷീൻ ഓവർview

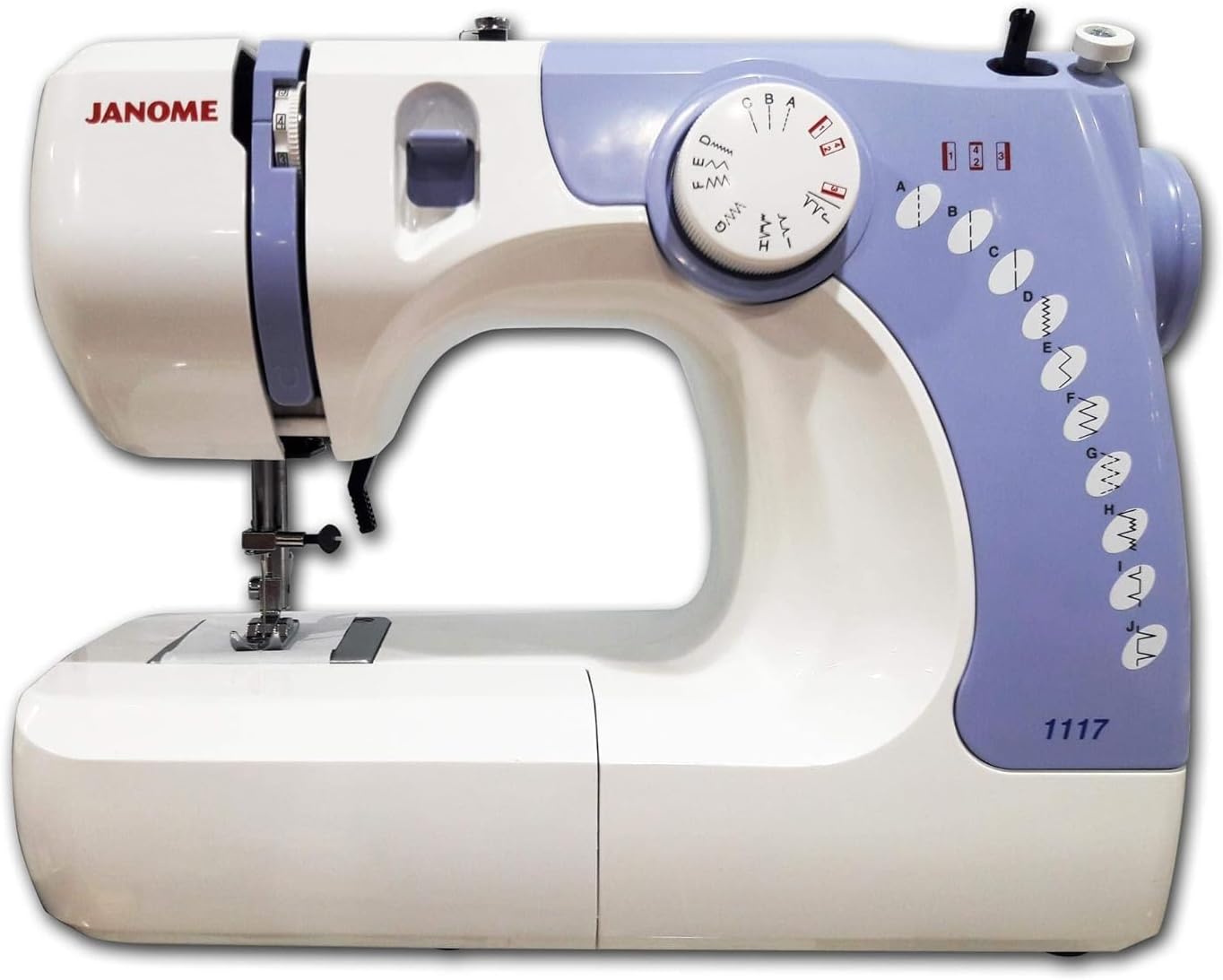

Figure 1: Janome 1117 Sewing Machine. This image displays the Janome 1117 Sewing Machine, highlighting its white and light purple casing, the stitch selector dial, tension dial, and the various stitch patterns available. The model number "1117" is visible on the lower right side of the machine.

Familiarize yourself with the main parts of the machine:

• Spool Pin: Holds the thread spool.
• ത്രെഡ് ഗൈഡ്: Directs the thread during threading.
• ടെൻഷൻ ഡയൽ: Adjusts the thread tension.
• സ്റ്റിച്ച് സെലക്ടർ ഡയൽ: Used to choose desired stitch patterns.
• Needle Bar: Holds the needle.
• പ്രഷർ ഫൂട്ട്: തീറ്റ നായ്ക്കൾക്കെതിരെ തുണി മുറുകെ പിടിക്കുന്നു.
• നായ്ക്കൾക്ക് ഭക്ഷണം കൊടുക്കുക: Move the fabric under the needle.
• ബോബിൻ വിൻഡർ: Winds thread onto the bobbin.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

1. മെഷീനിൽ ത്രെഡിംഗ്

Proper threading is crucial for good stitch quality.

1. സ്പൂൾ പിന്നിൽ ഒരു സ്പൂൾ ത്രെഡ് വയ്ക്കുക.
2. Guide the thread through the upper thread guides as indicated by the numbered path on the machine.
3. Pass the thread through the tension discs and then through the take-up lever.
4. സൂചി മുന്നിൽ നിന്ന് പിന്നിലേക്ക് ത്രെഡ് ചെയ്യുക.
5. Wind the bobbin and insert it into the bobbin case according to the machine's internal diagrams.
6. Bring the bobbin thread up through the needle plate.

2. Selecting Stitches

The Janome 1117 offers various stitch patterns. To select a stitch:

• Locate the stitch selector dial on the front of the machine.
• Turn the dial to align the desired stitch pattern with the indicator mark. The available stitches are labeled A through J, including straight stitches, zigzag stitches, and decorative patterns.
• Refer to the stitch chart on the machine for visual representation of each stitch.

3. Adjusting Thread Tension

Correct thread tension is essential for balanced stitches. The tension dial is typically located on the upper front of the machine.

• Standard Tension: For most general sewing, set the tension dial to the middle range (e.g., 3-5).
• Too Loose Top Thread: If the bobbin thread appears on the top side of the fabric, increase the upper thread tension by turning the dial to a higher number.
• Too Loose Bobbin Thread: If the top thread appears on the underside of the fabric, decrease the upper thread tension by turning the dial to a lower number.

4. Sewing Basics

1. പ്രസ്സർ കാൽ ലിവർ ഉയർത്തുക.
2. പ്രഷർ പാദത്തിനടിയിൽ തുണി വയ്ക്കുക.
3. പ്രസ്സർ ഫുട്ട് ലിവർ താഴ്ത്തുക.
4. Turn the handwheel towards you to bring the needle down into the fabric, then back up. This brings the bobbin thread up.
5. Hold both thread tails to the back.
6. Gently press the foot controller to start sewing. Guide the fabric smoothly, do not pull or push forcefully.
7. To finish, sew a few reverse stitches (if available) to secure the seam, raise the needle and presser foot, and pull the fabric away. Cut the threads.

മെയിൻ്റനൻസ്

പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ തയ്യൽ മെഷീനിന്റെ ദീർഘായുസ്സും മികച്ച പ്രകടനവും ഉറപ്പാക്കുന്നു.

1. വൃത്തിയാക്കൽ

• ഓരോ ഉപയോഗത്തിനും ശേഷം: Remove lint and dust from the bobbin area and under the needle plate using a small brush.
• ആനുകാലികമായി: Unplug the machine. Remove the needle plate and bobbin case. Use the brush to clean out any accumulated lint from the feed dogs and hook area.
• മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിച്ച് മെഷീനിന്റെ പുറംഭാഗം തുടയ്ക്കുക. കഠിനമായ രാസവസ്തുക്കളോ അബ്രസീവ് ക്ലീനറുകളോ ഉപയോഗിക്കരുത്.

2 സൂചി മാറ്റിസ്ഥാപിക്കൽ

• Replace the needle regularly (after 8-10 hours of sewing or if it becomes bent or dull).
• Turn off the machine. Loosen the needle clamp screw, remove the old needle, and insert a new one with the flat side facing the back. Tighten the screw securely.

ട്രബിൾഷൂട്ടിംഗ്

നിങ്ങൾ നേരിട്ടേക്കാവുന്ന സാധാരണ പ്രശ്നങ്ങളെ ഈ വിഭാഗം അഭിസംബോധന ചെയ്യുന്നു. ഇവിടെ പട്ടികപ്പെടുത്തിയിട്ടില്ലാത്ത പ്രശ്നങ്ങൾക്ക്, ദയവായി ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുക.

സ്പെസിഫിക്കേഷനുകൾ

Key technical specifications for the Janome 1117 Sewing Machine:

വാറൻ്റിയും പിന്തുണയും

For warranty information, technical support, or service inquiries, please refer to the warranty card included with your purchase or contact your authorized Janome dealer. Keep your proof of purchase for warranty claims.

You may also visit the official Janome webകൂടുതൽ ഉറവിടങ്ങൾക്കും ബന്ധപ്പെടാനുള്ള വിവരങ്ങൾക്കുമുള്ള സൈറ്റ്.
