1. ആമുഖം
The Supermicro SYS-1019C-FHTN8 is a 1U rackmount server designed for demanding applications such as network security, uCPE network appliances, and virtualization. It supports Intel Xeon E-2100 Series Processors and features a front I/O design, accommodating two hot-swappable 2.5-inch drives and an additional two internal 2.5-inch drives. This server is equipped with eight Gigabit Ethernet LAN ports and a dedicated IPMI port for comprehensive remote management.
2. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
2.1 അൺപാക്കിംഗും പരിശോധനയും
Carefully remove the server from its packaging. Inspect the server for any signs of damage that may have occurred during shipping. Retain all packaging materials for future use or return if necessary.
2.2 റാക്ക് മൗണ്ടിംഗ്
The SYS-1019C-FHTN8 is a 1U rackmount server. Install the server into a standard 19-inch server rack using appropriate rack rails (sold separately or included). Ensure proper ventilation and cable management within the rack.
2.3 ഘടക ഇൻസ്റ്റാളേഷൻ
Before powering on the server, ensure all necessary components are installed. Refer to the following for guidance:
2.3.1 ഡ്രൈവ് ഇൻസ്റ്റാളേഷൻ
The server supports two hot-swappable 2.5-inch drives accessible from the front panel and two additional internal 2.5-inch drives. For hot-swappable drives, slide the drive into the bay until it clicks into place. For internal drives, secure them within the chassis using the provided mounting hardware.
ചിത്രം 1: മുൻഭാഗം view of the SYS-1019C-FHTN8 server, highlighting the two hot-swappable 2.5-inch drive bays.
2.3.2 മെമ്മറി ഇൻസ്റ്റലേഷൻ
The server features four DDR4 DIMM slots, supporting up to 128GB ECC UDIMM. Align the memory module with the slot key and press firmly until the retaining clips snap into place on both sides.
2.3.3 M.2 ഇൻസ്റ്റലേഷൻ
The server includes two M.2 22110 slots. Install M.2 storage devices by inserting them into the slot and securing them with the provided screw.

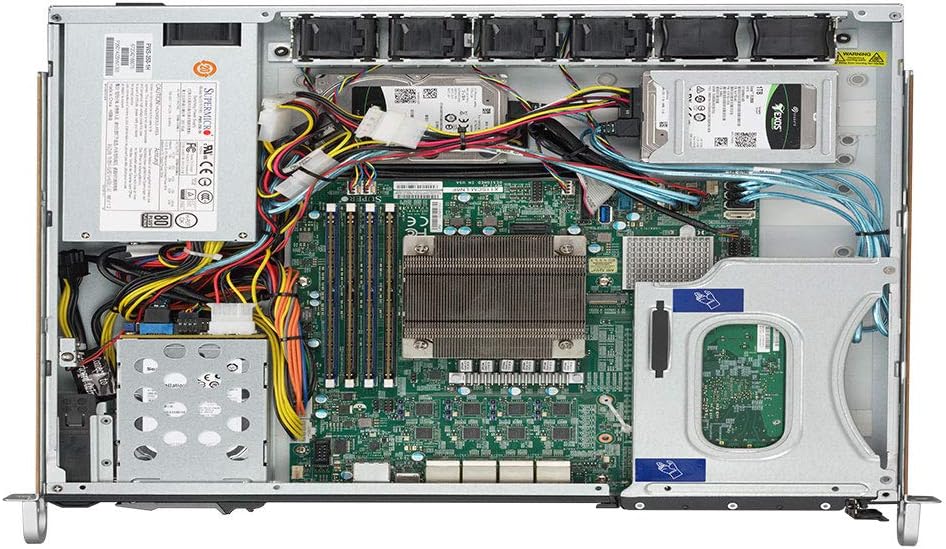

ചിത്രം 2: ആന്തരിക view of the SYS-1019C-FHTN8 server, showing the motherboard layout, DIMM slots, and internal drive mounting points.
2.4 പെരിഫറലുകൾ ബന്ധിപ്പിക്കുന്നു
Connect the power cable to the server's power supply unit and a suitable power source. Connect network cables to the desired Gigabit Ethernet LAN ports. If local access is required, connect a display, keyboard, and mouse to the appropriate ports.
ചിത്രം 3: പിൻഭാഗം view of the SYS-1019C-FHTN8 server, illustrating the eight Intel i210-AT GbE LAN ports, USB ports, VGA port, and the dedicated IPMI port.
2.5 പ്രാരംഭ പവർ ഓൺ
Press the power button on the front panel. Observe the system's boot process. Access the BIOS/UEFI setup utility by pressing the designated key (usually DEL or F2) during startup to configure boot options or other system settings.
3. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
3.1 ഓപ്പറേറ്റിംഗ് സിസ്റ്റം ഇൻസ്റ്റലേഷൻ
Install your preferred operating system (e.g., Windows Server, Linux distribution, VMware ESXi) using a bootable USB drive, optical drive (if connected), or network installation via PXE boot.
3.2 നെറ്റ്വർക്ക് കോൺഫിഗറേഷൻ
Configure the eight Intel i210-AT GbE LAN ports according to your network requirements. This may involve setting static IP addresses, configuring VLANs, or bonding interfaces for redundancy and increased throughput.
3.3 Remote Management (IPMI)
The dedicated IPMI port allows for out-of-band management of the server. Connect the IPMI port to your management network. Access the IPMI web എ വഴിയുള്ള ഇന്റർഫേസ് web browser using the assigned IP address to monitor system health, manage power, and perform remote KVM functions.
4. പരിപാലനം
4.1 റെഗുലർ ക്ലീനിംഗ്
Periodically clean the server's exterior and internal components to prevent dust buildup, which can impede airflow and lead to overheating. Use compressed air to clear dust from fans and heatsinks. Ensure the server is powered off and disconnected from the power source before cleaning.
4.2 ഫേംവെയർ അപ്ഡേറ്റുകൾ
Regularly check the Supermicro website for updated BIOS, IPMI, and driver firmware. Keeping firmware up-to-date ensures optimal performance, stability, and security. Follow the manufacturer's instructions carefully when performing firmware updates.
4.3 ഘടകം മാറ്റിസ്ഥാപിക്കൽ
When replacing components such as drives, memory, or fans, ensure the server is powered off and properly grounded. Refer to the specific component's installation guide for detailed instructions. For hot-swappable drives, follow the operating system's procedure for safe removal and insertion.
4.4 പരിസ്ഥിതി പരിഗണനകൾ
Operate the server within its specified environmental limits (temperature, humidity). Ensure adequate airflow around and through the server to prevent thermal issues. Avoid placing the server in direct sunlight or near heat sources.
5. പ്രശ്നപരിഹാരം
5.1 വൈദ്യുതിയില്ല
- Verify the power cable is securely connected to both the server and the power outlet.
- Check the power supply unit (PSU) status LEDs.
- മറ്റൊരു ഉപകരണം ഉപയോഗിച്ച് പവർ ഔട്ട്ലെറ്റ് പരിശോധിക്കുക.
5.2 No Boot/Display
- മോണിറ്റർ ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്നും പവർ ഓൺ ചെയ്തിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
- Check memory modules are properly seated.
- Listen for POST (Power-On Self-Test) beep codes, which can indicate specific hardware issues.
- If using IPMI, check the remote console for boot messages.
5.3 നെറ്റ്വർക്ക് കണക്റ്റിവിറ്റി പ്രശ്നങ്ങൾ
- Verify network cables are securely connected to the correct LAN ports.
- Check network adapter status LEDs on the server and the switch.
- Confirm network configuration (IP address, subnet mask, gateway) in the operating system.
- Ping other devices on the network to isolate the issue.
5.4 IPMI Access Problems
- Ensure the dedicated IPMI port is connected to the network.
- Verify the IPMI IP address and network settings are correctly configured.
- Check for firewall rules that might be blocking access to the IPMI port.
6 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| പ്രോസസർ പിന്തുണ | Intel Xeon E-2100 Series Processor, LGA 1151 |
| ചിപ്സെറ്റ് | ഇൻ്റൽ C246 |
| മെമ്മറി | 4 x DDR4 DIMM slots; Up to 128GB ECC UDIMM |
| ഡ്രൈവ് ബേകൾ | 2 x Hot-swap 2.5" Drive Bays (front), 2 x Internal 2.5" Drive Bays |
| M.2 സ്ലോട്ടുകൾ | 2 x M.2 22110 slots |
| ലാൻ പോർട്ടുകൾ | 8 x Intel i210-AT GbE LAN Ports |
| മാനേജ്മെന്റ് പോർട്ട് | 1 x Dedicated IPMI LAN Port |
| USB പോർട്ടുകൾ | 2 x USB 2.0 Ports (rear) |
| ഫോം ഫാക്ടർ | 1U റാക്ക്മൗണ്ട് |
| അളവുകൾ (H x W x D) | 43 x 437 x 381mm (1.7" x 17.2" x 15.0") |
| ഭാരം | ഏകദേശം 25 പൗണ്ട് |
| ഹാർഡ്വെയർ പ്ലാറ്റ്ഫോം | PC |
| മെറ്റീരിയൽ | ലോഹം |
7. വാറൻ്റിയും പിന്തുണയും
7.1 നിർമ്മാതാവിന്റെ വാറന്റി
This Supermicro server is covered by a manufacturer's warranty. Please refer to the warranty documentation provided with your purchase or visit the official Supermicro webവാറന്റി കവറേജ്, ദൈർഘ്യം, സേവന നടപടിക്രമങ്ങൾ എന്നിവയെക്കുറിച്ചുള്ള വിശദമായ നിബന്ധനകൾക്കും വ്യവസ്ഥകൾക്കും സൈറ്റ് സന്ദർശിക്കുക.
7.2 സാങ്കേതിക പിന്തുണ
For technical assistance, troubleshooting beyond this manual, or warranty claims, please contact Supermicro technical support. Have your server's model number (SYS-1019C-FHTN8) and serial number ready when contacting support to expedite service.
- സൂപ്പർമൈക്രോ പിന്തുണ Webസൈറ്റ്: www.supermicro.com/support (സപ്പോർട്ട്)
- ബന്ധപ്പെടാനുള്ള വിവരങ്ങൾ: പിന്തുണ റഫർ ചെയ്യുക webപ്രാദേശിക കോൺടാക്റ്റ് നമ്പറുകൾക്കും ഇമെയിൽ വിലാസങ്ങൾക്കുമുള്ള സൈറ്റ്.
