1. ആമുഖം
This manual provides essential information for the safe and efficient installation, operation, and maintenance of the ABB ACS580-01-026A-4 Drive. This industrial drive is designed for various applications requiring precise motor control, offering a robust solution for 400V systems with an 11KW power rating and 25A current capacity, housed in an IP21 rated frame size R2.
Please read this manual thoroughly before attempting any installation or operation to ensure proper functionality and to prevent damage to the equipment or injury to personnel.
2 സുരക്ഷാ വിവരങ്ങൾ
മുന്നറിയിപ്പ്: Electrical shock hazard. Only qualified personnel should perform installation, commissioning, and maintenance of this equipment. Disconnect all power before servicing.
- Ensure proper grounding of the drive and motor.
- Do not operate the drive with damaged cables or components.
- എല്ലായ്പ്പോഴും പ്രാദേശിക, ദേശീയ വൈദ്യുത കോഡുകൾ പാലിക്കുക.
- ഈർപ്പം, പൊടി, കടുത്ത താപനില എന്നിവയിൽ നിന്ന് ഡ്രൈവ് സംരക്ഷിക്കുക.
3. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
The ABB ACS580-01-026A-4 Drive is designed for DIN Rail mounting. Ensure adequate ventilation around the unit.
3.1. മൗണ്ടിംഗ്
Mount the drive vertically on a DIN rail in an enclosure that provides the specified IP21 protection. Allow sufficient clearance for cooling air flow above and below the unit.

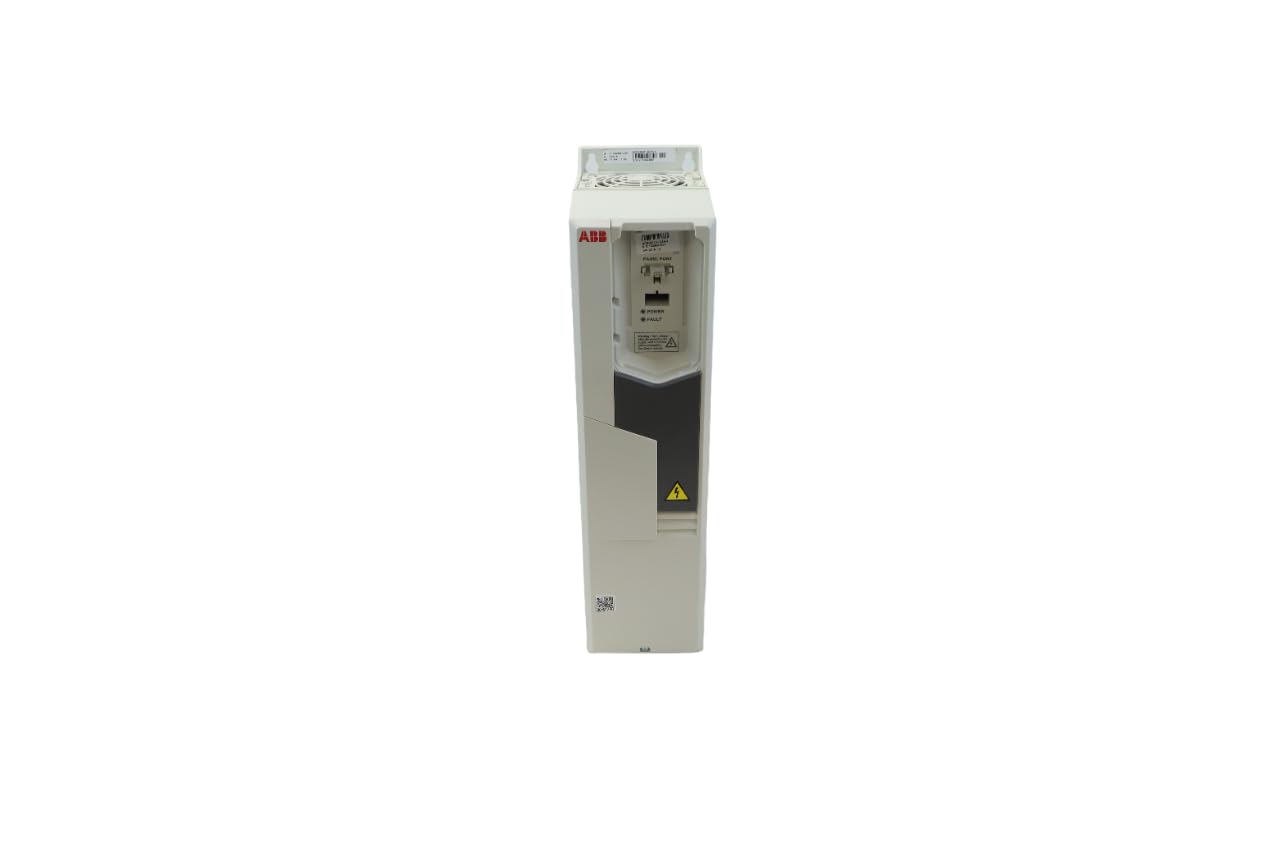

ചിത്രം 3.1: മുൻഭാഗം view of the ABB ACS580-01-026A-4 Drive, showing its compact design and control panel area. This image illustrates the overall physical appearance of the drive unit.
3.2. വയറിംഗ്
Connect the main power supply (400V AC) to the designated input terminals. Connect the motor to the output terminals. Ensure all connections are secure and correctly phased. Refer to the wiring diagram provided with the drive for detailed terminal assignments.
- പവർ ഇൻപുട്ട്: L1, L2, L3 (400V AC)
- മോട്ടോർ ഔട്ട്പുട്ട്: യു, വി, ഡബ്ല്യു
- ഗ്രൗണ്ടിംഗ്: Connect to protective earth (PE) terminal.
- കൺട്രോൾ വയറിംഗ്: Connect control signals (e.g., start/stop, speed reference) as per application requirements.
4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Once installed and wired, the drive can be configured and operated. The ACS580 series features an intuitive control panel for parameter setting and monitoring.
4.1. പ്രാരംഭ പവർ-അപ്പ്
- എല്ലാ വയറിംഗ് കണക്ഷനുകളും ശരിയാണെന്നും സുരക്ഷിതമാണെന്നും ഉറപ്പാക്കുക.
- Apply main power to the drive. The control panel should illuminate.
- Follow the quick setup wizard on the control panel to configure basic motor parameters (e.g., motor nominal voltage, current, frequency, speed).
4.2. അടിസ്ഥാന പ്രവർത്തനം
- ആരംഭിക്കുക/നിർത്തുക: Use the designated control input (e.g., digital input) or the control panel buttons to start and stop the motor.
- വേഗത നിയന്ത്രണം: Adjust the motor speed using the analog input, fieldbus, or control panel potentiometer, depending on configuration.
- നിരീക്ഷണം: The control panel displays operational data such as motor speed, current, voltage, and fault codes.
5. പരിപാലനം
Regular maintenance ensures the longevity and reliable operation of the ABB ACS580-01-026A-4 Drive.
- വൃത്തിയാക്കൽ: Periodically clean the drive's exterior and cooling fins to prevent dust accumulation, which can impede heat dissipation. Use a soft, dry cloth.
- ഫാൻ പരിശോധന: Inspect the cooling fan for proper operation and cleanliness. Replace if noisy or not functioning correctly.
- കണക്ഷൻ പരിശോധന: Annually, or as needed, verify that all electrical connections are tight and free from corrosion.
- പരിസ്ഥിതി വ്യവസ്ഥകൾ: പ്രവർത്തന അന്തരീക്ഷം നിർദ്ദിഷ്ട താപനിലയിലും ഈർപ്പത്തിലും പരിധിക്കുള്ളിൽ തന്നെയാണെന്ന് ഉറപ്പാക്കുക.
6. പ്രശ്നപരിഹാരം
This section provides guidance for common issues encountered during the operation of the drive.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഡ്രൈവ് ഓണാക്കുന്നില്ല. | No input power; Blown fuse; Incorrect wiring | Check main power supply; Inspect fuses; Verify wiring connections. |
| മോട്ടോർ ആരംഭിക്കുന്നില്ല | Control signal missing; Parameter misconfiguration; Motor fault | Check control wiring; Review drive parameters; Inspect motor for issues. |
| ഓവർകറന്റ് തകരാർ | Motor overload; Short circuit in motor/cables; Incorrect acceleration time | Reduce load; Check motor and cables; Increase acceleration time. |
| ഓവർ വോൾtagഇ തെറ്റ് | ഉയർന്ന ഇൻപുട്ട് വോളിയംtage; ബ്രേക്കിംഗ് റെസിസ്റ്റർ ഇല്ലാതെ റീജനറേറ്റീവ് ബ്രേക്കിംഗ് | ഇൻപുട്ട് വോളിയം പരിശോധിക്കുകtage; Install braking resistor if needed. |
For detailed fault codes and advanced troubleshooting, refer to the complete technical manual available on the ABB website or contact ABB technical support.
7 സ്പെസിഫിക്കേഷനുകൾ
Key technical specifications for the ABB ACS580-01-026A-4 Drive:
- മോഡൽ നമ്പർ: ACS580-01-026A 4
- ബ്രാൻഡ്: എ ബി ബി
- ഇൻപുട്ട് വോളിയംtage: 400V എസി
- പവർ റേറ്റിംഗ്: 11 കെ.ഡബ്ല്യു
- നിലവിലെ റേറ്റിംഗ്: 25 Amps
- IP റേറ്റിംഗ്: IP21
- ഫ്രെയിം വലിപ്പം: R2
- മൗണ്ടിംഗ് തരം: DIN റെയിൽ മ .ണ്ട്
- നിർമ്മാതാവ്: ABB ഡ്രൈവുകൾ
8. വാറൻ്റിയും പിന്തുണയും
This ABB drive comes with a standard manufacturer's warranty. For specific warranty terms and conditions, please refer to the documentation included with your purchase or visit the official ABB webസൈറ്റ്.
For technical support, service, or spare parts, please contact your local ABB representative or visit the ABB support portal:
