Duluth Forge DFS-400R-2GR Dual Fuel Ventless Gas Fireplace System User Manual

1. ആമുഖം

This manual provides essential information for the safe and efficient operation of your Duluth Forge Dual Fuel Ventless Gas Fireplace System, Model DFS-400R-2GR. This system is designed to operate using either Natural Gas or Liquid Propane, offering a versatile heating solution for areas up to 1,500 square feet with a heat output of 32,000 BTU.

The fireplace features a furniture-grade mantel and a vent-free gas insert, providing both aesthetic appeal and functional warmth. It includes realistic ceramic fiber logs and a remote control for convenient operation.

This image displays the complete Duluth Forge ventless gas fireplace system, featuring a slate gray mantel, a black fireplace insert with mesh doors, and glowing ceramic logs simulating a real fire.

2 സുരക്ഷാ വിവരങ്ങൾ

Read and understand all instructions in this manual before installing, operating, or servicing this appliance. Failure to follow these instructions may result in fire, explosion, property damage, personal injury, or loss of life.

2.1 പൊതു സുരക്ഷാ മുൻകരുതലുകൾ

• ഈ ഉപകരണം ഇൻഡോർ ഉപയോഗത്തിന് മാത്രമുള്ളതാണ്.
• ഈ അല്ലെങ്കിൽ മറ്റേതെങ്കിലും ഉപകരണത്തിൻ്റെ പരിസരത്ത് ഗ്യാസോലിൻ അല്ലെങ്കിൽ മറ്റ് കത്തുന്ന നീരാവി, ദ്രാവകങ്ങൾ എന്നിവ സൂക്ഷിക്കുകയോ ഉപയോഗിക്കുകയോ ചെയ്യരുത്.
• ഇൻസ്റ്റാളേഷനും സേവനവും ഒരു യോഗ്യതയുള്ള ഇൻസ്റ്റാളർ, സേവന ഏജൻസി അല്ലെങ്കിൽ ഗ്യാസ് വിതരണക്കാരൻ നിർവഹിക്കണം.
• Ensure adequate ventilation in the room where the fireplace is installed.
• Keep children and pets away from the fireplace when it is in operation.

2.2 സുരക്ഷാ സവിശേഷതകൾ

The Duluth Forge Ventless Gas Fireplace System is equipped with the following safety features:

• ഓക്സിജൻ ഡിപ്ലിഷൻ സെൻസർ (ODS): This system automatically shuts off the fireplace if the oxygen level in the room falls below a safe threshold.
• Battery-Assisted Piezo Ignition: Provides a reliable ignition method.

മുന്നറിയിപ്പ്: ജനന വൈകല്യങ്ങളോ മറ്റ് പ്രത്യുൽപാദന വൈകല്യങ്ങളോ ഉണ്ടാക്കുമെന്ന് കാലിഫോർണിയ സംസ്ഥാനത്തിന് അറിയാവുന്ന കാർബൺ മോണോക്സൈഡ് ഉൾപ്പെടെയുള്ള രാസവസ്തുക്കളുമായി ഈ ഉൽപ്പന്നം നിങ്ങളെ സമ്പർക്കത്തിൽ വരുത്തിവയ്ക്കും. കൂടുതൽ വിവരങ്ങൾക്ക് ഇവിടെ പോകുക www.P65Warnings.ca.gov.

This diagram highlights the fireplace's features: 32,000 BTU/HR heat output, no venting required, works on Propane or Natural Gas, no electricity required for operation, safe and clean burning heat, and a quality furniture-grade finish.

3. പാക്കേജ് ഉള്ളടക്കം

Verify that all components are present and undamaged before proceeding with assembly and installation. If any items are missing or damaged, contact customer support.

• Vent-Free Fireplace Insert - Qty. 1
• Hand Painted Ceramic Fiber Logs - Qty. 6
• Remote Control - Qty. 1
• Remote Receiver - Qty. 1
• AA Batteries - Qty. 4
• AAA Batteries - Qty. 3
• Hardware Package - Qty. 1

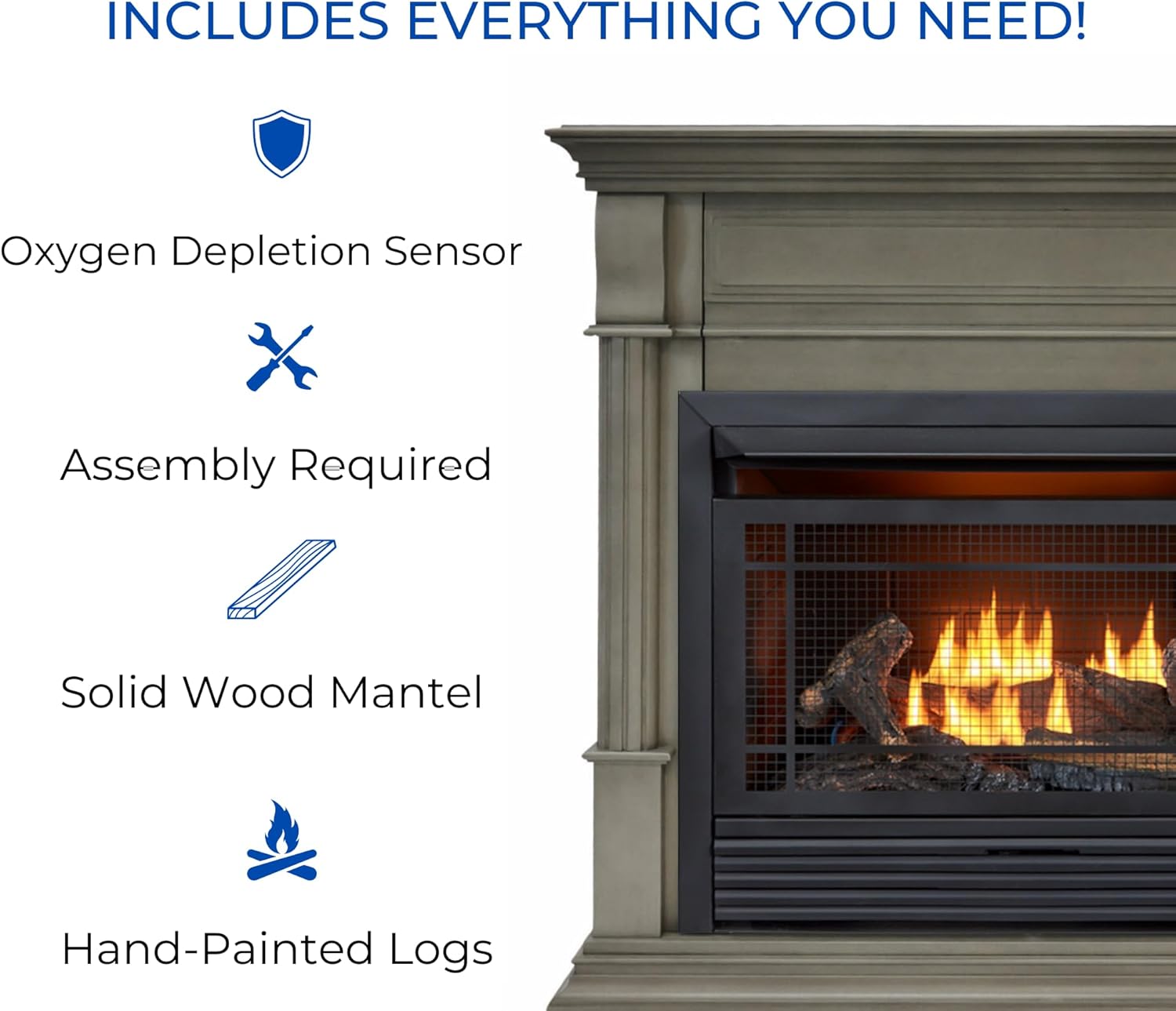

This image illustrates key components and features of the fireplace system, including the Oxygen Depletion Sensor, the requirement for assembly, the solid wood mantel, and the hand-painted logs.

4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

Some assembly of the fireplace mantel and insert is required. Follow the detailed assembly instructions provided in the separate assembly guide for your specific model. Ensure all gas connections are made by a qualified professional.

4.1 ലൊക്കേഷൻ ആവശ്യകതകൾ

• The fireplace must be installed on a level, non-combustible surface.
• Maintain a minimum clearance of 42 inches from the top of the fireplace to the ceiling.
• Do not install in a bedroom or bathroom.
• Ensure the room has adequate air for combustion and ventilation.

4.2 അളവുകൾ

The overall dimensions of the assembled fireplace system are:

• വീതി: 45 ഇഞ്ച് (114.3 സെ.മീ)
• ഉയരം: 45 ഇഞ്ച് (114.3 സെ.മീ)
• ആഴം: 15 ഇഞ്ച് (38.1 സെ.മീ)

This image provides a visual representation of the fireplace's dimensions, indicating a height of 45 inches, a width of 45 inches, and a depth of 15 inches.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Your Duluth Forge fireplace system is designed for ease of use with a remote control.

5.1 പ്രാരംഭ ആരംഭം

1. ഗ്യാസ് സപ്ലൈ ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്നും ഓണാക്കിയിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
2. Install the provided batteries into the remote control and remote receiver.
3. Follow the specific ignition procedure outlined in your detailed assembly guide to light the pilot light.

5.2 റിമോട്ട് കൺട്രോൾ ഓപ്പറേഷൻ

The remote control allows you to manage the fireplace settings from a distance.

• ഓൺ/ഓഫ്: Press the 'ON' button to turn the burner on and the 'OFF' button to turn it off.
• താപനില നിയന്ത്രണം: Use the 'MODE' button to switch between manual and thermostat control. In thermostat mode, use the 'SET' button to adjust the desired temperature. The fireplace will cycle on and off to maintain this temperature.

This image displays the remote control for the fireplace, featuring an LCD screen that shows the temperature and buttons for 'ON', 'OFF', 'MODE', and 'SET' to control the unit.

എ വിശദമായി view of the fireplace interior, showcasing the six hand-painted ceramic fiber logs and the realistic flame pattern produced by the gas burner.

6. പരിപാലനം

Regular maintenance ensures the longevity and safe operation of your fireplace system.

6.1 വൃത്തിയാക്കൽ

• Ensure the fireplace is completely off and cool before cleaning.
• Wipe the mantel and exterior surfaces with a soft, damp തുണി. ഉരച്ചിലുകൾ ഉള്ള ക്ലീനറുകൾ ഒഴിവാക്കുക.
• Periodically inspect the ceramic logs for any damage or soot buildup. Clean gently with a soft brush if necessary. Do not wash the logs.

6.2 വാർഷിക പരിശോധന

It is recommended to have a qualified service technician inspect the gas connections, burner, and safety devices annually to ensure proper function and safety.

7. പ്രശ്‌നപരിഹാരം

This section addresses common issues you might encounter. For problems not listed here, or if solutions do not resolve the issue, contact customer support or a qualified service technician.

7.1 Pilot Light Issues

• Pilot light will not light: Check gas supply, ensure pilot orifice is clear, and verify proper battery installation in the igniter.
• Pilot light will not stay lit: This could indicate an issue with the thermocouple or ODS sensor. Do not attempt to repair yourself; contact a qualified technician.

7.2 Burner Issues

• Burner does not ignite: Ensure pilot light is lit. Check remote control batteries and receiver connection.
• Irregular flame pattern: Inspect logs for proper placement. Ensure burner ports are clear of debris.

7.3 റിമോട്ട് കൺട്രോൾ പ്രശ്നങ്ങൾ

• റിമോട്ട് പ്രതികരിക്കുന്നില്ല: Replace batteries in both the remote and receiver. Ensure the remote is within range and there are no obstructions.

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറൻ്റിയും പിന്തുണയും

9.1 ലിമിറ്റഡ് വാറൻ്റി

This Duluth Forge fireplace system comes with a 1-Year Limited Warranty. Please refer to the warranty documentation included with your product for specific terms and conditions.

9.2 ഉപഭോക്തൃ പിന്തുണ

For technical assistance, missing parts, or warranty claims, please contact Duluth Forge customer support. Contact information can typically be found on the manufacturer's webസൈറ്റിലോ നിങ്ങളുടെ ഉൽപ്പന്ന പാക്കേജിംഗിലോ.
