POMIACAM IV8W 5-ഇഞ്ച് 4-ഇൻ-1 CCTV ടെസ്റ്റർ മോണിറ്റർ

1. ആമുഖം

POMIACAM IV8W 5-ഇഞ്ച് 4-ഇൻ-1 CCTV ടെസ്റ്റർ മോണിറ്ററിന്റെ പ്രവർത്തനത്തിനും പരിപാലനത്തിനുമുള്ള വിശദമായ നിർദ്ദേശങ്ങൾ ഈ മാനുവൽ നൽകുന്നു. AHD, TVI, CVI, CVBS എന്നിവയുൾപ്പെടെ വിവിധ HD കോക്സിയൽ ക്യാമറ സിസ്റ്റങ്ങളുടെ ഓൺ-സൈറ്റ് ഇൻസ്റ്റാളേഷനും പരിപാലനത്തിനുമായി ഈ ഉപകരണം രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്നു. ഉയർന്ന റെസല്യൂഷൻ ഡിസ്‌പ്ലേ, PTZ നിയന്ത്രണ ശേഷികൾ, ക്യാമറകൾക്കുള്ള പവർ ഔട്ട്‌പുട്ട് എന്നിവ ഇതിൽ ഉൾപ്പെടുന്നു, ഇത് സുരക്ഷാ പ്രൊഫഷണലുകൾക്ക് അത്യാവശ്യമായ ഒരു ഉപകരണമാക്കി മാറ്റുന്നു.

2 സുരക്ഷാ വിവരങ്ങൾ

• ഉപകരണം ഉപയോഗിക്കുന്നതിന് മുമ്പ് എല്ലാ നിർദ്ദേശങ്ങളും ശ്രദ്ധാപൂർവ്വം വായിക്കുക.
• ഉപകരണത്തിൽ ഈർപ്പം, തീവ്രമായ താപനില, നേരിട്ടുള്ള സൂര്യപ്രകാശം എന്നിവ ഏൽക്കരുത്.
• നൽകിയിരിക്കുന്ന പവർ അഡാപ്റ്ററും കേബിളുകളും മാത്രം ഉപയോഗിക്കുക.
• ഉപകരണം സ്വയം ഡിസ്അസംബ്ലിംഗ് ചെയ്യാനോ നന്നാക്കാനോ ശ്രമിക്കരുത്. എല്ലാ സേവനങ്ങളും യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥരെ ഏൽപ്പിക്കുക.
• ശക്തമായ കാന്തിക മണ്ഡലങ്ങളിൽ നിന്ന് ഉപകരണം അകറ്റി നിർത്തുക.
• പ്രാദേശിക നിയന്ത്രണങ്ങൾ അനുസരിച്ച് ബാറ്ററികൾ നശിപ്പിക്കുക. ബാറ്ററികൾ കത്തിക്കുകയോ ഉയർന്ന താപനിലയിൽ തുറന്നുകാട്ടുകയോ ചെയ്യരുത്.

3. പാക്കേജ് ഉള്ളടക്കം

താഴെ ലിസ്റ്റ് ചെയ്തിരിക്കുന്ന എല്ലാ ഇനങ്ങളും നിങ്ങളുടെ പാക്കേജിൽ ഉൾപ്പെടുത്തിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. ഏതെങ്കിലും ഇനങ്ങൾ നഷ്ടപ്പെട്ടിട്ടുണ്ടെങ്കിലോ കേടായിട്ടുണ്ടെങ്കിലോ, നിങ്ങളുടെ വിൽപ്പനക്കാരനെ ബന്ധപ്പെടുക.

• POMIACAM IV8W CCTV ടെസ്റ്റർ മോണിറ്റർ
• DC5V 1A പവർ അഡാപ്റ്റർ (USB കേബിളോടുകൂടി)
• BNC കേബിൾ
• ഓഡിയോ കേബിൾ
• RS485 കണക്റ്റർ
• പവർ ഔട്ട്പുട്ട് കൺവേർഷൻ കേബിൾ
• ലാനിയാർഡ്
• ടൂൾ ബാഗ്
• ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)

ചിത്രം 3.1: ടെസ്റ്റർ, കേബിളുകൾ, അഡാപ്റ്റർ, ടൂൾ ബാഗ് എന്നിവയുൾപ്പെടെ POMIACAM IV8W പാക്കേജിന്റെ ഉള്ളടക്കങ്ങൾ.

4. ഉൽപ്പന്നം കഴിഞ്ഞുview

ഫീൽഡ് ഉപയോഗത്തിനായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്ന ഒതുക്കമുള്ളതും കരുത്തുറ്റതുമായ ഒരു സിസിടിവി ടെസ്റ്ററാണ് POMIACAM IV8W. ഇതിന് 5 ഇഞ്ച് ഡിസ്‌പ്ലേയും ഈടുനിൽക്കുന്ന സി.സി.ടി.വി.യും ഉണ്ട്.asinസംരക്ഷിത റബ്ബറൈസ്ഡ് അരികുകളുള്ള ഗ്രാം.

ചിത്രം 4.1: മുൻഭാഗം view POMIACAM IV8W CCTV ടെസ്റ്റർ മോണിറ്ററിന്റെ.

4.1. പോർട്ടുകളും കണക്ടറുകളും

കണക്റ്റിവിറ്റിക്കും പരിശോധനയ്ക്കുമായി ഈ ഉപകരണം വിവിധ പോർട്ടുകൾ കൊണ്ട് സജ്ജീകരിച്ചിരിക്കുന്നു:

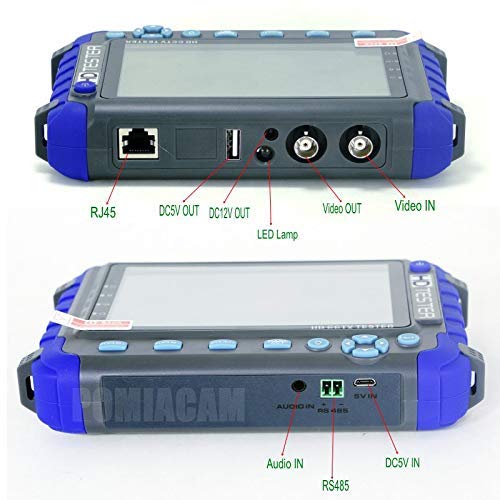

ചിത്രം 4.2: POMIACAM IV8W-ൽ ലേബൽ ചെയ്ത പോർട്ടുകളും കണക്ടറുകളും.

• RJ45 പോർട്ട്: നെറ്റ്‌വർക്ക് കേബിൾ പരിശോധനയ്ക്കായി.
• DC5V ഔട്ട്: ബാഹ്യ ഉപകരണങ്ങൾക്കുള്ള 5V പവർ ഔട്ട്പുട്ട്.
• DC12V ഔട്ട്: ക്യാമറകൾക്ക് പവർ നൽകുന്നതിനുള്ള 12V 1A പവർ ഔട്ട്പുട്ട്.
• എൽഇഡി എൽamp: ഇരുണ്ട പരിതസ്ഥിതികളിൽ പ്രവർത്തിക്കുന്നതിനുള്ള സംയോജിത വെളിച്ചം.
• വീഡിയോ പുറത്ത്: വീഡിയോ സിഗ്നൽ ഔട്ട്പുട്ടിനുള്ള ബിഎൻസി കണക്റ്റർ (ഇമേജ് ജനറേറ്റർ).
• വീഡിയോ ഇൻ: ക്യാമറകളിൽ നിന്നുള്ള വീഡിയോ സിഗ്നൽ ഇൻപുട്ടിനുള്ള ബിഎൻസി കണക്റ്റർ.
• ഓഡിയോ IN: പിക്കപ്പ് ഉപകരണങ്ങളിൽ നിന്നുള്ള ഓഡിയോ സിഗ്നൽ ഇൻപുട്ടിനായി.
• RS485: PTZ നിയന്ത്രണ കണക്ഷനുകൾക്കുള്ള ടെർമിനൽ.
• DC5V IN: ഉപകരണം ചാർജ് ചെയ്യുന്നതിനുള്ള പവർ ഇൻപുട്ട്.

4.2. നിയന്ത്രണങ്ങളും ബട്ടണുകളും

മുൻ പാനലിൽ നാവിഗേഷൻ, ഫോക്കസ്, സൂം, മെനു ആക്‌സസ് എന്നിവയ്‌ക്കുള്ള ബട്ടണുകൾ ഉൾപ്പെടുന്നു. മുകളിൽ വലതുവശത്ത് ഒരു പവർ ബട്ടൺ സ്ഥിതിചെയ്യുന്നു.

5. സജ്ജീകരണം

5.1 ബാറ്ററി ചാർജ് ചെയ്യുന്നു

POMIACAM IV8W-ൽ ബിൽറ്റ്-ഇൻ 2600mAh ലിഥിയം-അയൺ ബാറ്ററിയുണ്ട്. ആദ്യ ഉപയോഗത്തിന് മുമ്പ്, ഉപകരണം പൂർണ്ണമായും ചാർജ് ചെയ്യുക.

1. നൽകിയിരിക്കുന്ന USB കേബിൾ ടെസ്റ്ററിലെ DC5V IN പോർട്ടുമായി ബന്ധിപ്പിക്കുക.
2. USB കേബിളിന്റെ മറ്റേ അറ്റം DC5V 1A പവർ അഡാപ്റ്ററുമായി ബന്ധിപ്പിക്കുക.
3. പവർ അഡാപ്റ്റർ ഒരു സാധാരണ ഇലക്ട്രിക്കൽ ഔട്ട്ലെറ്റിലേക്ക് പ്ലഗ് ചെയ്യുക.
4. ചാർജിംഗ് ഇൻഡിക്കേറ്റർ പ്രകാശിക്കും. പൂർണ്ണമായി ചാർജ് ചെയ്യാൻ സാധാരണയായി 3-4 മണിക്കൂർ എടുക്കും, ഇത് ഏകദേശം 11 മണിക്കൂർ പ്രവർത്തന സമയം നൽകുന്നു.

5.2. പവർ ഓൺ/ഓഫ്

• പവർ ഓണാക്കാൻ: സ്‌ക്രീൻ പ്രകാശിക്കുന്നത് വരെ പവർ ബട്ടൺ (മുകളിൽ വലതുവശത്ത് സ്ഥിതിചെയ്യുന്നത്) അമർത്തിപ്പിടിക്കുക.
• പവർ ഓഫ് ചെയ്യാൻ: ഉപകരണം ഷട്ട് ഡൗൺ ആകുന്നത് വരെ പവർ ബട്ടൺ അമർത്തിപ്പിടിക്കുക.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

6.1. വീഡിയോ ടെസ്റ്റ് (AHD/TVI/CVI/CVBS)

IV8W 8MP AHD, 8MP TVI, 8MP CVI, CVBS ക്യാമറകൾക്കായുള്ള പരിശോധനയെ പിന്തുണയ്ക്കുന്നു.

ചിത്രം 6.1: 4-ഇൻ-1 അനുയോജ്യത പ്രകടമാക്കുന്ന ഒരു ക്യാമറ ഫീഡ് പ്രദർശിപ്പിക്കുന്ന ടെസ്റ്റർ.

1. നിങ്ങളുടെ ക്യാമറയുടെ വീഡിയോ ഔട്ട്‌പുട്ട് ഇതിലേക്ക് ബന്ധിപ്പിക്കുക വീഡിയോ IN ഒരു BNC കേബിൾ ഉപയോഗിച്ച് ടെസ്റ്ററിലെ BNC പോർട്ട്.
2. ക്യാമറ ഓണാക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. ആവശ്യമെങ്കിൽ, ടെസ്റ്ററിന്റെ 12V പവർ ഔട്ട്പുട്ട് ഉപയോഗിക്കുക (വിഭാഗം 6.3 കാണുക).
3. ടെസ്റ്റർ വീഡിയോ സിഗ്നൽ തരം (AHD, TVI, CVI, അല്ലെങ്കിൽ CVBS) സ്വയമേവ കണ്ടെത്തുകയും ക്യാമറയുടെ ചിത്രം 5 ഇഞ്ച് സ്‌ക്രീനിൽ പ്രദർശിപ്പിക്കുകയും ചെയ്യും.
4. ഡിസ്പ്ലേ PAL/NTSC സ്റ്റാൻഡേർഡ് വീഡിയോ സിഗ്നലുകളെ പിന്തുണയ്ക്കുന്നു.

6.2 PTZ നിയന്ത്രണം

RS485 ഇന്റർഫേസ് വഴി ടെസ്റ്റർ പെൽകോ-ഡി/പി പി‌ടി‌സെഡ് നിയന്ത്രണ പ്രോട്ടോക്കോളുകളെ പിന്തുണയ്ക്കുന്നു.

1. PTZ ക്യാമറയിൽ നിന്ന് RS485 വയറുകൾ ബന്ധിപ്പിക്കുക RS485 ടെസ്റ്ററിലെ ടെർമിനൽ.
2. ടെസ്റ്ററിലെ PTZ നിയന്ത്രണ മെനു ആക്‌സസ് ചെയ്യുക.
3. നിങ്ങളുടെ ക്യാമറയുടെ ക്രമീകരണങ്ങളുമായി പൊരുത്തപ്പെടുന്നതിന് PTZ വിലാസം, പ്രോട്ടോക്കോൾ (Pelco-D/P), ബോഡ് നിരക്ക് എന്നിവ കോൺഫിഗർ ചെയ്യുക.
4. PTZ ക്യാമറയുടെ ചലനം, സൂം, ഫോക്കസ്, അപ്പർച്ചർ എന്നിവ കൈകാര്യം ചെയ്യാൻ ടെസ്റ്ററിലെ ദിശാസൂചന ബട്ടണുകളും സൂം/ഫോക്കസ് നിയന്ത്രണങ്ങളും ഉപയോഗിക്കുക.

6.3. 12V പവർ ഔട്ട്പുട്ട്

ഇൻസ്റ്റാളേഷൻ അല്ലെങ്കിൽ പരിശോധനയ്ക്കിടെ ഒരു ക്യാമറ താൽക്കാലികമായി പവർ ചെയ്യുന്നതിന് ടെസ്റ്ററിന് DC12V 1A പവർ നൽകാൻ കഴിയും.

ചിത്രം 6.2: 12V പവർ ഔട്ട്പുട്ട് സവിശേഷത പ്രദർശിപ്പിക്കുന്നു.

1. പവർ ഔട്ട്‌പുട്ട് കൺവേർഷൻ കേബിൾ ഇതിലേക്ക് ബന്ധിപ്പിക്കുക DC12V ഔട്ട് ടെസ്റ്ററിലെ പോർട്ട്.
2. കൺവേർഷൻ കേബിളിന്റെ മറ്റേ അറ്റം ക്യാമറയുടെ പവർ ഇൻപുട്ടുമായി ബന്ധിപ്പിക്കുക.
3. ക്യാമറയുടെ പവർ ആവശ്യകതകൾ 12V 1A കവിയുന്നില്ലെന്ന് ഉറപ്പാക്കുക.

6.4. ഇമേജ് ജനറേറ്റർ

മൾട്ടി-ഫോർമാറ്റ് വീഡിയോ OUT പോർട്ടിന് ഡിസ്പ്ലേ പരിശോധനയ്ക്കായി വിവിധ സ്റ്റാൻഡേർഡ് കളർ ഗ്രാഫിക്സ് വിഭാഗങ്ങൾ (ഉദാ: PAL, NTSC) അയയ്ക്കാൻ കഴിയും.

1. ഒരു ഡിസ്പ്ലേ ഉപകരണം (ഉദാ. മോണിറ്റർ, DVR) എന്നതിലേക്ക് ബന്ധിപ്പിക്കുക വീഡിയോ പുറത്ത് ടെസ്റ്ററിലെ BNC പോർട്ട്.
2. ടെസ്റ്ററുടെ മെനുവിലെ ഇമേജ് ജനറേറ്റർ ഫംഗ്ഷനിലേക്ക് നാവിഗേറ്റ് ചെയ്യുക.
3. ആവശ്യമുള്ള ടെസ്റ്റ് പാറ്റേണും (ഉദാ: കളർ ബാറുകൾ, ഗ്രിഡ്) വീഡിയോ സ്റ്റാൻഡേർഡും (PAL/NTSC) തിരഞ്ഞെടുക്കുക.
4. തിരഞ്ഞെടുത്ത പാറ്റേൺ ബന്ധിപ്പിച്ച ഡിസ്പ്ലേ ഉപകരണത്തിലേക്ക് ഔട്ട്പുട്ട് ചെയ്യും.

6.5. ഓഡിയോ പരിശോധന

പിക്കപ്പ് ഉപകരണങ്ങളിൽ നിന്നുള്ള ഓഡിയോ ഇൻപുട്ട് പരിശോധിക്കുക.

1. ഒരു പിക്കപ്പ് ഉപകരണത്തിന്റെ ഓഡിയോ ഔട്ട്‌പുട്ട് ഇതിലേക്ക് ബന്ധിപ്പിക്കുക ഓഡിയോ IN ഓഡിയോ കേബിൾ ഉപയോഗിച്ച് ടെസ്റ്ററിലെ പോർട്ട്.
2. ടെസ്റ്ററുടെ മെനുവിലെ ഓഡിയോ ടെസ്റ്റിംഗ് ഫംഗ്‌ഷൻ ആക്‌സസ് ചെയ്യുക.
3. ടെസ്റ്ററുടെ ഡിസ്പ്ലേയിലോ കണക്റ്റുചെയ്തിട്ടുണ്ടെങ്കിൽ ഒരു ബാഹ്യ സ്പീക്കർ വഴിയോ ഓഡിയോ സിഗ്നൽ നിരീക്ഷിക്കുക.

6.6. കേബിൾ പരിശോധന

UTP കേബിൾ, ടെലിഫോൺ കേബിൾ ഓർഡർ, കണക്റ്റിവിറ്റി ടെസ്റ്റുകൾ എന്നിവ ടെസ്റ്റർ പിന്തുണയ്ക്കുന്നു.

1. UTP യുടെയോ ടെലിഫോൺ കേബിളിന്റെയോ ഒരു അറ്റം ബന്ധിപ്പിക്കുക RJ45 ടെസ്റ്ററിലെ പോർട്ട്.
2. കേബിളിന്റെ മറ്റേ അറ്റം ഉചിതമായ റിമോട്ട് യൂണിറ്റുമായി (ബാധകമെങ്കിൽ) അല്ലെങ്കിൽ ലൂപ്പ്ബാക്ക് കണക്ടറുമായി ബന്ധിപ്പിക്കുക.
3. ടെസ്റ്ററിന്റെ മെനുവിലെ കേബിൾ ടെസ്റ്റ് ഫംഗ്ഷനിലേക്ക് നാവിഗേറ്റ് ചെയ്യുക.
4. വയറിംഗ് ക്രമവും കണക്റ്റിവിറ്റി നിലയും ടെസ്റ്റർ പ്രദർശിപ്പിക്കും, തകരാറുകൾ തിരിച്ചറിയാൻ സഹായിക്കും.

6.7. ഔദ്യോഗിക ഉൽപ്പന്ന വീഡിയോ

POMIACAM IV8W CCTV ടെസ്റ്റർ മോണിറ്ററിന്റെ സവിശേഷതകളുടെയും കഴിവുകളുടെയും ദൃശ്യ പ്രദർശനത്തിനായി ഈ വീഡിയോ കാണുക.

7. പരിപാലനം

• വൃത്തിയാക്കൽ: ഉപകരണം വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. അബ്രസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
• സംഭരണം: ഉപയോഗത്തിലില്ലാത്തപ്പോൾ നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും കടുത്ത താപനിലയിൽ നിന്നും മാറി തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് ഉപകരണം സൂക്ഷിക്കുക.
• ബാറ്ററി കെയർ: ദീർഘകാല സംഭരണത്തിനായി, ബാറ്ററിയുടെ ആരോഗ്യം നിലനിർത്താൻ ഓരോ മൂന്ന് മാസത്തിലും ഏകദേശം 50% വരെ ബാറ്ററി ചാർജ് ചെയ്യുക.

8. പ്രശ്‌നപരിഹാരം

9 സ്പെസിഫിക്കേഷനുകൾ

10. വാറൻ്റിയും പിന്തുണയും

വാറന്റി വിവരങ്ങൾക്കും സാങ്കേതിക പിന്തുണയ്ക്കും, വാങ്ങുന്ന സമയത്ത് നൽകിയിട്ടുള്ള ഡോക്യുമെന്റേഷൻ പരിശോധിക്കുക അല്ലെങ്കിൽ POMIACAM ഉപഭോക്തൃ സേവനവുമായി അവരുടെ ഔദ്യോഗിക ചാനലുകൾ വഴി ബന്ധപ്പെടുക. വാറന്റി ക്ലെയിമുകൾക്കുള്ള വാങ്ങലിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
