STANLEY SM16 10-inch Miter Saw Instruction Manual

1. ആമുഖവും അവസാനവുംview

The STANLEY SM16 10-inch Miter Saw is a powerful and precise tool designed for cutting wood, MDF, and similar materials. Its 1650W motor and 10-inch (254mm) blade provide advanced capability for straight, angle, and bevel cuts. The reinforced base and adjustable guides ensure stability and accuracy for various carpentry and woodworking projects.

This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your STANLEY SM16 Miter Saw. Please read it thoroughly before initial use and keep it for future reference.

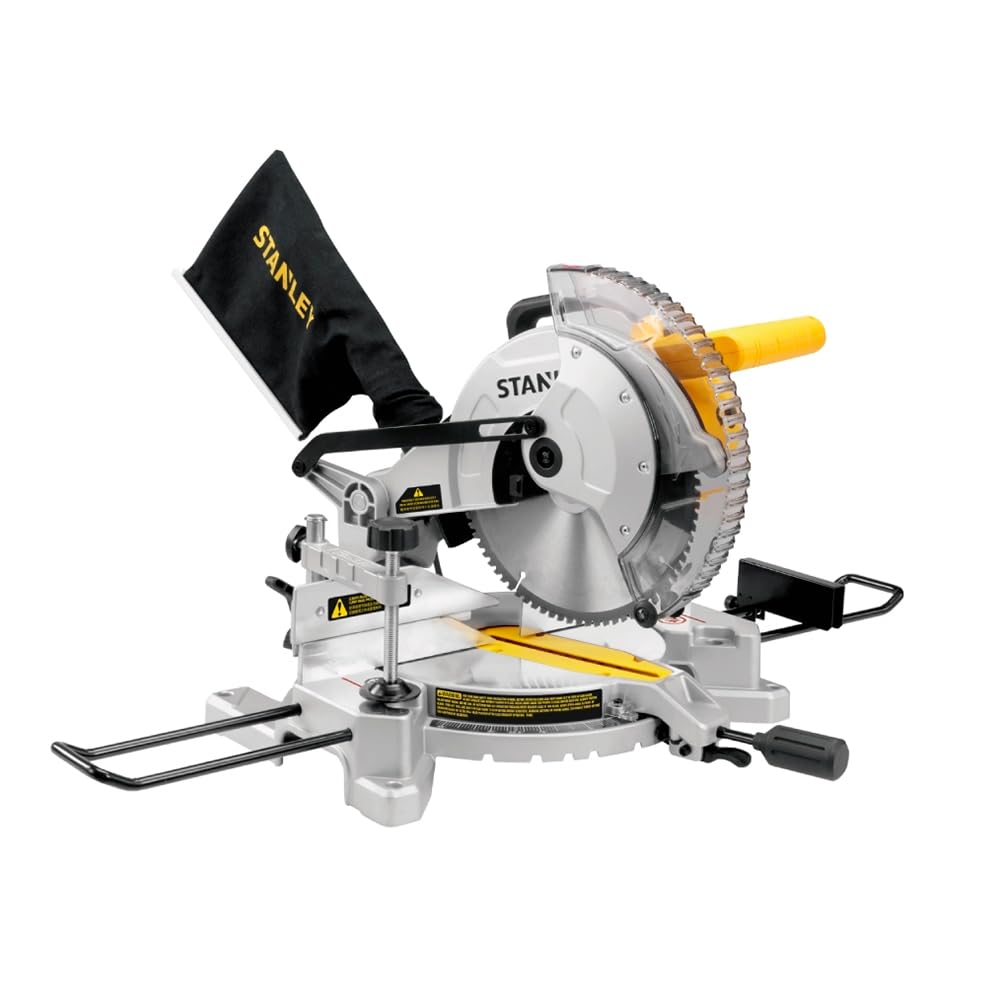

Figure 1: STANLEY SM16 10-inch Miter Saw, front-right view.

2. സുരക്ഷാ നിർദ്ദേശങ്ങൾ

മുന്നറിയിപ്പ്: ഈ പവർ ടൂളിനൊപ്പം നൽകിയിരിക്കുന്ന എല്ലാ സുരക്ഷാ മുന്നറിയിപ്പുകളും നിർദ്ദേശങ്ങളും ചിത്രീകരണങ്ങളും സവിശേഷതകളും വായിക്കുക. ചുവടെ ലിസ്റ്റുചെയ്തിരിക്കുന്ന എല്ലാ നിർദ്ദേശങ്ങളും പാലിക്കുന്നതിൽ പരാജയപ്പെടുന്നത് വൈദ്യുതാഘാതം, തീ, കൂടാതെ/അല്ലെങ്കിൽ ഗുരുതരമായ പരിക്കിന് കാരണമായേക്കാം.

പൊതു പവർ ടൂൾ സുരക്ഷാ മുന്നറിയിപ്പുകൾ:

• വർക്ക് ഏരിയ സുരക്ഷ: ജോലിസ്ഥലം വൃത്തിയുള്ളതും നല്ല വെളിച്ചമുള്ളതുമായി സൂക്ഷിക്കുക. അലങ്കോലമായതോ ഇരുണ്ടതോ ആയ പ്രദേശങ്ങൾ അപകടങ്ങൾ ക്ഷണിച്ചുവരുത്തുന്നു. കത്തുന്ന ദ്രാവകങ്ങൾ, വാതകങ്ങൾ അല്ലെങ്കിൽ പൊടി എന്നിവയുടെ സാന്നിധ്യം പോലുള്ള സ്ഫോടനാത്മകമായ അന്തരീക്ഷത്തിൽ വൈദ്യുതി ഉപകരണങ്ങൾ പ്രവർത്തിപ്പിക്കരുത്.
• ഇലക്ട്രിക്കൽ സുരക്ഷ: പവർ ടൂൾ പ്ലഗുകൾ ഔട്ട്‌ലെറ്റുമായി പൊരുത്തപ്പെടണം. പ്ലഗിൽ ഒരിക്കലും ഒരു തരത്തിലും മാറ്റം വരുത്തരുത്. മണ്ണിട്ട (ഗ്രൗണ്ടഡ്) പവർ ടൂളുകൾ ഉള്ള അഡാപ്റ്റർ പ്ലഗുകൾ ഉപയോഗിക്കരുത്. മണ്ണിട്ടതോ നിലത്തിട്ടതോ ആയ പ്രതലങ്ങളുമായുള്ള ശരീര സമ്പർക്കം ഒഴിവാക്കുക.
• വ്യക്തിഗത സുരക്ഷ: Always wear eye protection. Use hearing protection when operating the saw. Dress properly; avoid loose clothing or jewelry. Keep hair, clothing, and gloves away from moving parts.
• പവർ ടൂൾ ഉപയോഗവും പരിചരണവും: Do not force the power tool. Use the correct power tool for your application. Disconnect the plug from the power source and/or remove the battery pack, if detachable, before making any adjustments, changing accessories, or storing power tools.
• സേവനം: നിങ്ങളുടെ പവർ ടൂൾ ഒരേ പോലെയുള്ള റീപ്ലേസ്‌മെൻ്റ് ഭാഗങ്ങൾ മാത്രം ഉപയോഗിച്ച് ഒരു യോഗ്യതയുള്ള റിപ്പയർ വ്യക്തിയെക്കൊണ്ട് സർവീസ് ചെയ്യൂ. ഇത് പവർ ടൂളിൻ്റെ സുരക്ഷ ഉറപ്പാക്കും.

Miter Saw Specific Safety Warnings:

• എപ്പോഴും ബ്ലേഡ് ഗാർഡ് ഉപയോഗിക്കുക.
• വർക്ക്പീസ് സുരക്ഷിതമാണെന്ന് ഉറപ്പാക്കുകampമുറിക്കുന്നതിന് മുമ്പ്.
• സോ പ്രവർത്തിക്കുമ്പോഴോ വൈദ്യുതിയുമായി ബന്ധിപ്പിക്കുമ്പോഴോ ഒരിക്കലും ബ്ലേഡ് ഭാഗത്തേക്ക് എത്തരുത്.
• മുറിക്കുന്ന പാതയിൽ നിന്ന് കൈകൾ അകറ്റി നിർത്തുക.
• Use only blades recommended for your miter saw and for the material being cut.
• പ്രവർത്തിക്കുന്നതിന് മുമ്പ് സോ സ്ഥിരതയുള്ളതാണെന്നും സുരക്ഷിതമായി ഘടിപ്പിച്ചിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.

3. പാക്കേജ് ഉള്ളടക്കം

Carefully unpack your STANLEY SM16 Miter Saw and check for the following components:

• 1 x STANLEY SM16 10-inch Miter Saw
• 1 x Vise (Workpiece Clamp)
• 1 x Dust Collector Bag
• 1 x 80-tooth Blade (pre-installed or separate)
• 1 x ഇൻസ്ട്രക്ഷൻ മാനുവൽ

If any parts are missing or damaged, please contact your retailer or Stanley customer service immediately.

4. സജ്ജീകരണം

4.1 അൺപാക്കിംഗും അസംബ്ലിയും

1. പാക്കേജിംഗിൽ നിന്ന് എല്ലാ ഘടകങ്ങളും നീക്കം ചെയ്യുക.
2. Place the miter saw on a stable, level workbench. Ensure the non-slip base is firmly seated.
3. Attach the dust collector bag to the dust port at the rear of the saw.
4. Install the workpiece vise as instructed in the detailed assembly guide (if separate).
5. Ensure the blade is correctly installed and secured. Refer to the blade changing section if necessary.

4.2 പവർ കണക്ഷൻ

• വൈദ്യുതി വിതരണം വോളിയം ആണെന്ന് പരിശോധിക്കുകtage matches the rating on the saw's nameplate (220V for this model).
• ഗ്രൗണ്ടഡ് ഇലക്ട്രിക്കൽ ഔട്ട്ലെറ്റിലേക്ക് പവർ കോർഡ് പ്ലഗ് ചെയ്യുക.

Figure 2: Dust collection bag attached to the miter saw.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

5.1 Adjusting Miter Angles

1. സോ ബേസിന്റെ മുൻവശത്തുള്ള മിറ്റർ ലോക്ക് നോബ് അഴിക്കുക.
2. Rotate the turntable to the desired miter angle. The saw features 9 predefined cutting positions for common angles.
3. Tighten the miter lock knob to secure the angle.

5.2 Adjusting Bevel Angles

1. സോയുടെ പിൻഭാഗത്തുള്ള ബെവൽ ലോക്ക് ലിവർ അഴിക്കുക.
2. ആവശ്യമുള്ള ബെവൽ കോണിലേക്ക് സോ ഹെഡ് ചരിക്കുക.
3. ആംഗിൾ ഉറപ്പിക്കാൻ ബെവൽ ലോക്ക് ലിവർ മുറുക്കുക.

5.3 ഒരു കട്ട് ഉണ്ടാക്കൽ

1. Place the workpiece firmly against the fence and on the saw table.
2. Secure the workpiece with the vise clamp to prevent movement during the cut.
3. Lower the saw blade slowly into the workpiece, allowing the blade to reach full speed before engaging the material.
4. Maintain a steady, controlled downward motion through the cut.
5. Once the cut is complete, allow the blade to stop completely before raising the saw head.

Figure 3: Close-up of the saw blade making a precise cut.

Figure 4: User demonstrating proper operation of the miter saw.

6. പരിപാലനം

6.1 വൃത്തിയാക്കൽ

• വൃത്തിയാക്കുന്നതിന് മുമ്പ് എല്ലായ്പ്പോഴും വൈദ്യുതി വിതരണത്തിൽ നിന്ന് സോ വിച്ഛേദിക്കുക.
• Regularly empty the dust collection bag.
• Use a brush or compressed air to remove sawdust and debris from the motor vents, blade guard, and table.
• പ്ലാസ്റ്റിക് ഭാഗങ്ങൾക്ക് കേടുവരുത്തിയേക്കാവുന്നതിനാൽ ലായകങ്ങളോ കഠിനമായ രാസവസ്തുക്കളോ ഉപയോഗിക്കരുത്.

6.2 ബ്ലേഡ് മാറ്റിസ്ഥാപിക്കൽ

When replacing the blade, ensure the saw is unplugged. Follow these general steps:

1. Raise the blade guard and locate the blade retaining bolt.
2. Use the provided wrench to loosen the bolt while holding the blade stationary (often with a spindle lock button).
3. പഴയ ബ്ലേഡ് ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക, അതിന്റെ ഭ്രമണ ദിശ ശ്രദ്ധിക്കുക.
4. Install the new 10-inch blade, ensuring the teeth are oriented correctly for cutting.
5. Tighten the blade retaining bolt securely.
6. Lower the blade guard and test the saw briefly before making cuts.

6.3 ലൂബ്രിക്കേഷൻ

Periodically apply a light machine oil to moving parts such as the pivot points and sliding mechanisms to ensure smooth operation.

7. പ്രശ്‌നപരിഹാരം

For issues not listed here, please contact Stanley customer service.

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറൻ്റിയും പിന്തുണയും

Your STANLEY SM16 Miter Saw is manufactured to high-quality standards. For information regarding the product warranty, please refer to the warranty card included with your purchase or visit the official Stanley webസൈറ്റ്. ഏതെങ്കിലും വാറന്റി ക്ലെയിമുകൾക്ക് വാങ്ങിയതിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.

For technical assistance, spare parts, or service, please contact Stanley customer support. Contact details can typically be found on the product packaging or the official Stanley webസൈറ്റ്.

ഓൺലൈൻ ഉറവിടങ്ങൾ: For additional support, product registration, and FAQs, visit the official Stanley webസൈറ്റ്: www.stanleytools.com
