HPE Aruba 6300M 24G CL4 PoE 4SFP56 Switch User Manual

1. ആമുഖം

This manual provides instructions for the installation, operation, and maintenance of the HPE Aruba 6300M 24G CL4 PoE 4SFP56 Switch (Model JL662A). This device is a high-performance Layer 3 switch designed for enterprise network environments, offering 24 Gigabit Ethernet ports with Class 4 Power over Ethernet (PoE) and 4 SFP56 ports for high-speed uplinks.

Please read this manual thoroughly before attempting to install or operate the switch to ensure proper functionality and safety.

2 സുരക്ഷാ വിവരങ്ങൾ

ഉപകരണങ്ങൾക്ക് പരിക്കേൽക്കുന്നതും കേടുപാടുകൾ സംഭവിക്കുന്നതും തടയാൻ ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ പാലിക്കുക:

• ഇലക്ട്രിക്കൽ സുരക്ഷ: പവർ സ്രോതസ്സ് സ്വിച്ചിന്റെ വോള്യവുമായി പൊരുത്തപ്പെടുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.tage requirements. Use only the provided power cord. Do not operate the switch with a damaged power cord or plug.
• ഗ്രൗണ്ടിംഗ്: The switch must be properly grounded to prevent electrical shock.
• വെൻ്റിലേഷൻ: Ensure adequate airflow around the switch. Do not block ventilation openings. Maintain proper clearance for heat dissipation.
• പരിസ്ഥിതി: Install the switch in a clean, dry environment, away from direct sunlight, heat sources, and excessive dust or moisture.
• ലിഫ്റ്റിംഗ്: The switch may be heavy. Use proper lifting techniques or assistance when moving the unit.
• സേവനം: Refer all servicing to qualified service personnel. Do not attempt to open or repair the switch yourself.

3. പാക്കേജ് ഉള്ളടക്കം

നിങ്ങളുടെ പാക്കേജിൽ ഇനിപ്പറയുന്ന ഇനങ്ങൾ അടങ്ങിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. ഏതെങ്കിലും ഇനം നഷ്ടപ്പെട്ടാലോ കേടായാലോ, നിങ്ങളുടെ വിൽപ്പനക്കാരനെ ബന്ധപ്പെടുക.

• HPE Aruba 6300M 24G CL4 PoE 4SFP56 Switch (Model JL662A)
• പവർ കോർഡ്(കൾ)
• റാക്ക് മ Mount ണ്ട് കിറ്റ്
• കൺസോൾ കേബിൾ (RJ-45 മുതൽ DB-9 വരെ)
• Documentation (Quick Start Guide, Safety and Regulatory Information)

4. ഉൽപ്പന്നം കഴിഞ്ഞുview

4.1 ഫ്രണ്ട് പാനൽ

The front panel of the HPE Aruba 6300M switch features 24 Gigabit Ethernet ports with Class 4 Power over Ethernet (PoE) capabilities, along with 4 SFP56 ports for high-speed fiber optic connections. It also includes status LEDs for power, system health, and port activity.

ചിത്രം 1: ഫ്രണ്ട് view of the HPE Aruba 6300M 24G CL4 PoE 4SFP56 Switch. This image displays the front of the network switch, featuring 24 standard RJ45 Ethernet ports arranged in two rows of twelve, each supporting Class 4 Power over Ethernet (PoE). To the right of these ports are four SFP56 ports, designed for high-speed fiber optic connections. Various status indicator LEDs are visible above the ports, providing information on power, system status, and individual port activity. A console port is also present for direct management access.

• 24 x 1GbE Class 4 PoE Ports: RJ-45 connectors for connecting network devices, providing both data and power.
• 4 x SFP56 പോർട്ടുകൾ: For high-speed uplinks or stacking, supporting speeds up to 50 Gbps.
• നില LED-കൾ: Indicate power status, system health, and port link/activity.
• കൺസോൾ പോർട്ട്: RJ-45 port for local management access via a serial connection.

4.2 പിൻ പാനൽ

The rear panel houses the modular power supply bays and fan modules, allowing for redundancy and easy maintenance.

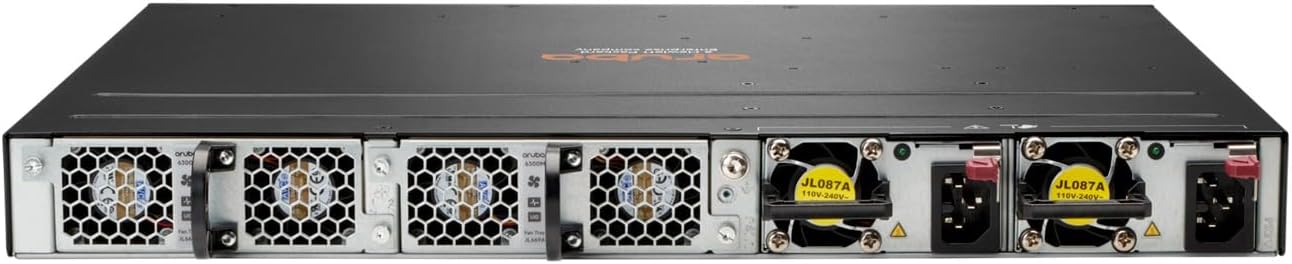

ചിത്രം 2: പിൻഭാഗം view of the HPE Aruba 6300M 24G CL4 PoE 4SFP56 Switch. This image displays the back of the network switch, featuring multiple modular bays designed for power supplies and fan modules. Each bay is equipped with a handle for easy removal and installation. The power supply modules are visible with their respective power inlets and retention clips, indicating support for redundant power configurations. Fan modules are also present, ensuring proper cooling of the device.

• Modular Power Supply Bays: Supports redundant power supplies for increased reliability.
• ഫാൻ മൊഡ്യൂളുകൾ: Hot-swappable fan modules for cooling and easy replacement.

5. ഇൻസ്റ്റലേഷൻ

5.1 റാക്ക് മൗണ്ടിംഗ്

The HPE Aruba 6300M switch is designed for standard 19-inch rack mounting. Use the provided rack mount kit and follow these steps:

1. Attach the rack mount brackets to the sides of the switch using the screws provided.
2. Secure the switch into the rack using appropriate rack screws. Ensure the switch is level and securely fastened.
3. Allow adequate space for airflow around the front and rear panels.

5.2 പവർ കണക്ഷൻ

Connect the power cord(s) to the power supply module(s) on the rear panel of the switch and then to a grounded AC power outlet. For redundant power, connect both power supplies to separate power sources if available.

5.3 നെറ്റ്‌വർക്ക് കണക്ഷൻ

• ഇഥർനെറ്റ് പോർട്ടുകൾ: Connect network devices (computers, access points, IP phones) to the 1GbE RJ-45 ports using standard Ethernet cables. These ports support PoE for compatible devices.
• SFP56 പോർട്ടുകൾ: Insert compatible SFP56 transceivers into the SFP56 slots and connect fiber optic cables for high-speed uplinks to other switches or network devices.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

6.1 പ്രാരംഭ ആക്‌സസും കോൺഫിഗറേഷനും

Upon initial power-up, the switch will perform a self-test. You can access the switch for configuration via:

• കൺസോൾ പോർട്ട്: നൽകിയിരിക്കുന്ന കൺസോൾ കേബിളും 9600 ബോഡ്, 8 ഡാറ്റ ബിറ്റുകൾ, പാരിറ്റി ഇല്ല, 1 സ്റ്റോപ്പ് ബിറ്റ്, ഫ്ലോ കൺട്രോൾ ഇല്ല എന്ന സജ്ജീകരണങ്ങളുള്ള ഒരു ടെർമിനൽ എമുലേഷൻ പ്രോഗ്രാമും (ഉദാ: പുട്ടി, ടെറ ടേം) ഉപയോഗിച്ച് ഒരു കമ്പ്യൂട്ടർ കൺസോൾ പോർട്ടിലേക്ക് ബന്ധിപ്പിക്കുക.
• Web Interface (GUI): Once the switch has an IP address, you can access its web-a വഴി അടിസ്ഥാനമാക്കിയുള്ള മാനേജ്മെന്റ് ഇന്റർഫേസ് web browser. Refer to the Quick Start Guide for default IP address information.
• Command Line Interface (CLI) via SSH/Telnet: After initial configuration, you can manage the switch remotely using SSH (recommended for security) or Telnet.

6.2 അടിസ്ഥാന കോൺഫിഗറേഷൻ ഘട്ടങ്ങൾ

1. Set IP Address: Configure a static IP address, subnet mask, and default gateway for the management interface.
2. Change Default Credentials: For security, immediately change the default administrator username and password.
3. Configure VLANs: Create and assign VLANs to segment your network traffic.
4. Enable PoE: Ensure PoE is enabled on ports where PoE-powered devices are connected.
5. കോൺഫിഗറേഷൻ സംരക്ഷിക്കുക: Always save your configuration changes to non-volatile memory to ensure they persist after a reboot.

7. പരിപാലനം

7.1 പരിസ്ഥിതി പരിഗണനകൾ

Maintain the operating environment within specified temperature and humidity ranges to ensure optimal performance and longevity of the switch. Regularly check for proper ventilation and clear any obstructions around the air vents.

7.2 വൃത്തിയാക്കൽ

Periodically clean the exterior of the switch with a soft, dry cloth. Do not use liquid or aerosol cleaners. Ensure the power is disconnected before cleaning.

7.3 ഫേംവെയർ അപ്ഡേറ്റുകൾ

Regularly check the HPE Aruba support website for the latest firmware updates. Applying firmware updates can provide new features, performance improvements, and security patches. Follow the instructions provided with the firmware package carefully.

8. പ്രശ്‌നപരിഹാരം

This section provides solutions to common issues. For more complex problems, refer to the comprehensive documentation on the HPE Aruba support webസൈറ്റ് അല്ലെങ്കിൽ സാങ്കേതിക പിന്തുണയുമായി ബന്ധപ്പെടുക.

• ശക്തിയില്ല:
  • പവർ കോർഡ് സ്വിച്ചിലേക്കും പവർ ഔട്ട്‌ലെറ്റിലേക്കും സുരക്ഷിതമായി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
  • പവർ ഔട്ട്‌ലെറ്റ് പ്രവർത്തനക്ഷമതയ്ക്കായി പരിശോധിക്കുക.
  • Ensure the power supply modules are correctly seated in their bays.
• പോർട്ടിൽ ലിങ്ക് ഇല്ല:
  • Check the Ethernet or fiber cable connection at both ends.
  • Verify the cable type and length are appropriate for the connection.
  • ബന്ധിപ്പിച്ചിരിക്കുന്ന ഉപകരണം ഓണാണെന്നും ശരിയായി പ്രവർത്തിക്കുന്നുണ്ടെന്നും ഉറപ്പാക്കുക.
  • Check the port status LEDs on the switch.
• നെറ്റ്‌വർക്ക് കണക്റ്റിവിറ്റി പ്രശ്നങ്ങൾ:
  • Verify IP address, subnet mask, and gateway settings.
  • Check VLAN configurations if applicable.
  • Ensure there are no IP address conflicts on the network.
  • Test connectivity using ping or traceroute commands from the switch CLI.
• PoE ഉപകരണം ഓണാക്കുന്നില്ല:
  • Ensure the device is PoE compatible (802.3af/at).
  • Check if PoE is enabled on the specific port.
  • Verify the PoE budget of the switch is not exceeded.
  • Test with a different PoE device or cable.

9 സ്പെസിഫിക്കേഷനുകൾ

10. വാറൻ്റിയും പിന്തുണയും

The HPE Aruba 6300M 24G CL4 PoE 4SFP56 Switch is covered by a manufacturer's warranty. For detailed warranty information, including terms and conditions, please refer to the warranty card included with your product or visit the official HPE Aruba webസൈറ്റ്.

For technical support, product documentation, software downloads, and additional resources, please visit the HPE Aruba support portal. You will need your product model number (JL662A) and serial number when contacting support.
