LEDVANCE 360DEG Wall Sensor Instruction Manual

1. ആമുഖം

Thank you for choosing the LEDVANCE 360DEG Wall Sensor. This device is designed to provide efficient and automated lighting control for outdoor environments, enhancing both convenience and energy savings. This manual provides essential information for the safe installation, operation, and maintenance of your sensor.

2 സുരക്ഷാ വിവരങ്ങൾ

ഇൻസ്റ്റാളേഷനും പ്രവർത്തനത്തിനും മുമ്പ് ദയവായി ഈ സുരക്ഷാ നിർദ്ദേശങ്ങൾ ശ്രദ്ധാപൂർവ്വം വായിക്കുക. ഈ നിർദ്ദേശങ്ങൾ പാലിക്കുന്നതിൽ പരാജയപ്പെടുന്നത് വൈദ്യുതാഘാതം, തീപിടുത്തം അല്ലെങ്കിൽ മറ്റ് അപകടങ്ങൾക്ക് കാരണമായേക്കാം.

• പ്രൊഫഷണൽ ഇൻസ്റ്റാളേഷൻ: എല്ലാ പ്രാദേശിക, ദേശീയ ഇലക്ട്രിക്കൽ കോഡുകൾക്കും അനുസൃതമായി യോഗ്യതയുള്ള ഒരു ഇലക്ട്രീഷ്യനാണ് ഇൻസ്റ്റാളേഷൻ നടത്തേണ്ടത്.
• വൈദ്യുതി വിച്ഛേദിക്കൽ: Always disconnect power at the circuit breaker before installing, servicing, or cleaning the device.
• വാല്യംtage: വിതരണം വോളിയം ഉറപ്പാക്കുകtage matches the device's requirements (230 Volt AC).
• പരിസ്ഥിതി വ്യവസ്ഥകൾ: The device has an IP55 protection rating, making it suitable for outdoor use and protected against dust and low-pressure water jets. However, avoid direct exposure to extreme weather conditions beyond its specified operating range (-20°C to +40°C).
• പരിഷ്ക്കരണം: Do not modify or alter the device in any way. Unauthorized modifications may void the warranty and create safety hazards.

3. പാക്കേജ് ഉള്ളടക്കം

ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ഘടകങ്ങളും നിലവിലുണ്ടെന്ന് ഉറപ്പാക്കുക:

• 1x LEDVANCE 360DEG Wall Sensor device

4. ഉൽപ്പന്ന സവിശേഷതകൾ

• Stand-alone motion and light sensor for wall mounting.
• 360° detection field for comprehensive coverage.
• Optimized for energy saving.
• Three selectable operating modes: continuous light on, activation by motion, or activation by twilight.
• Zero-crossing circuit optimized for the operation of LED luminaires.
• IP55 protection type, suitable for outdoor use.
• Designed to be disassembled for separate control of internal light sources (if applicable).

5. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

The LEDVANCE 360DEG Wall Sensor is designed for wall mounting. Refer to the following diagrams and instructions for proper installation.

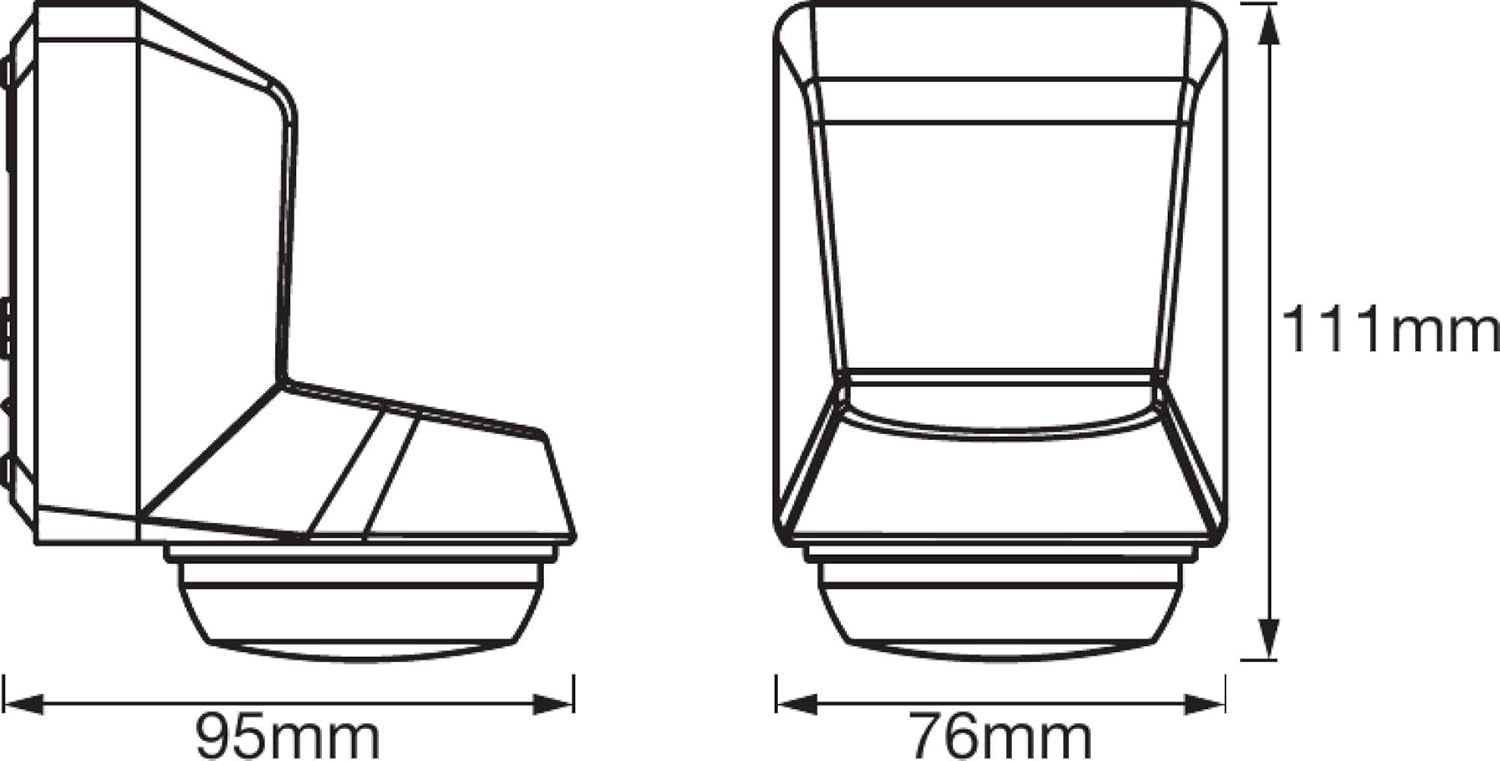

ചിത്രം 5.1: Dimensions of the LEDVANCE 360DEG Wall Sensor. The sensor measures 7.6 cm in width, 9.5 cm in depth, and 11.1 cm in height.

ചിത്രം 5.2: ക്ലോസ് അപ്പ് view of the LEDVANCE 360DEG Wall Sensor unit, showing its black polycarbonate housing and the spherical detection lens at the bottom.

5.1 മ ing ണ്ടിംഗ് സ്ഥാനം

• Choose a wall location that provides the desired detection coverage. The sensor has a 360° detection field and a maximum detection distance of 10 meters.
• Avoid mounting near heat sources, air conditioning vents, or areas with direct sunlight, as these can interfere with sensor performance.
• Ensure the mounting surface is stable and can support the device's weight (250 grams).

5.2 ഇലക്ട്രിക്കൽ കണക്ഷൻ

• മുന്നറിയിപ്പ്: ഏതെങ്കിലും ഇലക്ട്രിക്കൽ കണക്ഷനുകൾ സ്ഥാപിക്കുന്നതിന് മുമ്പ് വൈദ്യുതി വിച്ഛേദിക്കുക.
• Connect the sensor to a 230 Volt AC power supply.
• Follow the wiring diagram provided with the product packaging for correct connections. Ensure all connections are secure and insulated.
• The zero-crossing circuit is optimized for LED luminaires.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

The LEDVANCE 360DEG Wall Sensor offers flexible operation modes and adjustable settings.

6.1 ഓപ്പറേറ്റിംഗ് മോഡുകൾ

The sensor features three selectable operating modes:

1. Continuous Light On: The connected light remains continuously on, bypassing sensor detection.
2. Activation by Motion: The connected light turns on when motion is detected within the 360° field.
3. Activation by Twilight: The connected light turns on when ambient light levels fall below a set threshold (twilight) and motion is detected.

Refer to the product's internal settings or external switches (if present) to select the desired mode. Note that some settings may require opening the device, which should only be done by a qualified professional.

6.2 Detection Settings

The sensor allows for adjustment of the light duration after detection:

• പ്രകാശ ദൈർഘ്യം: The duration for which the light remains on after motion detection can typically be set between 2 seconds and 15 minutes. Adjust this setting according to your preference and energy-saving goals.

7. പരിപാലനം

The LEDVANCE 360DEG Wall Sensor requires minimal maintenance.

• വൃത്തിയാക്കൽ: ഇടയ്ക്കിടെ സെൻസർ ലെൻസും ഹൗസിംഗും ഒരു സോഫ്റ്റ്, ഡി-ക്ലാസ്സർ ഉപയോഗിച്ച് വൃത്തിയാക്കുക.amp cloth. Do not use abrasive cleaners or solvents, as these can damage the polycarbonate material.
• പരിശോധന: Regularly inspect the device for any signs of damage or wear. If any damage is found, disconnect power and contact a qualified electrician for repair or replacement.

8. പ്രശ്‌നപരിഹാരം

If you experience issues with your LEDVANCE 360DEG Wall Sensor, refer to the following common problems and solutions:

• ലൈറ്റ് ഓണാക്കുന്നില്ല:
  • പവർ സപ്ലൈ ബന്ധിപ്പിച്ചിട്ടുണ്ടോയെന്നും സജീവമാണോയെന്നും പരിശോധിക്കുക.
  • Verify the operating mode is set correctly (e.g., 'Activation by Motion' or 'Activation by Twilight').
  • കണ്ടെത്തൽ മേഖലയിൽ തടസ്സങ്ങളില്ലെന്ന് ഉറപ്പാക്കുക.
  • Adjust the sensitivity settings if available.
• വെളിച്ചം തുടർച്ചയായി കത്തിക്കൊണ്ടിരിക്കുന്നു:
  • Check if the operating mode is set to 'Continuous Light On'.
  • Ensure no constant motion is occurring within the detection zone.
• Light turns on unexpectedly:
  • Check for environmental factors like moving branches, small animals, or sudden temperature changes that might trigger the sensor.
  • Adjust the sensor's sensitivity or detection range if possible.

ഈ പരിഹാരങ്ങൾ പരീക്ഷിച്ചതിനുശേഷവും പ്രശ്നം നിലനിൽക്കുകയാണെങ്കിൽ, ഉപഭോക്തൃ പിന്തുണയെയോ യോഗ്യതയുള്ള ഒരു ഇലക്ട്രീഷ്യനെയോ ബന്ധപ്പെടുക.

9 സ്പെസിഫിക്കേഷനുകൾ

10. വാറൻ്റിയും പിന്തുണയും

The LEDVANCE 360DEG Wall Sensor comes with a 3 വർഷത്തെ നിർമ്മാതാവിന്റെ വാറന്റി വാങ്ങിയ തീയതി മുതൽ, സാധാരണ ഉപയോഗത്തിലുള്ള മെറ്റീരിയലുകളിലെയും ജോലികളിലെയും പോരായ്മകൾ ഉൾക്കൊള്ളുന്നു.

For technical support, warranty claims, or further assistance, please visit the official LEDVANCE store or contact their customer service department. You can find more information and contact details on the LEDVANCE ബ്രാൻഡ് സ്റ്റോർ.

വാറന്റി ആവശ്യങ്ങൾക്കായി നിങ്ങളുടെ വാങ്ങിയതിന്റെ തെളിവ് സൂക്ഷിക്കുക.
