Eonon GA9453 Android 10 Car Stereo User Manual

1. ഉൽപ്പന്നം കഴിഞ്ഞുview

The Eonon GA9453 is an advanced Android 10 car stereo system designed for select Volkswagen, SEAT, and Skoda vehicles. It features an 8-inch HD touchscreen, a powerful Quad-Core processor, 2GB RAM, and 32GB ROM, providing a smooth and responsive user experience. Key functionalities include Bluetooth 5.0 for hands-free calling and audio streaming, GPS navigation, USB/SD card support, FM radio, and compatibility with various car features.

ഫ്രണ്ട് view of the Eonon GA9453 car stereo, showcasing its 8-inch HD touchscreen and physical buttons.

2. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

2.1 ബോക്സിൽ എന്താണുള്ളത്

ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ്, പാക്കേജിൽ എല്ലാ ഘടകങ്ങളും ഉണ്ടെന്ന് ദയവായി ഉറപ്പാക്കുക:

An illustration detailing the various components included in the Eonon GA9453 package.

1. GPS Antenna *1
2. പവർ കേബിൾ *1
3. Wi-Fi Antenna *1
4. CAN Bus *1
5. USB Extension Harness *1
6. USB Adapter Cable *1
7. External Microphone *1
8. Radio Adapter Cable *1
9. 15A Fuse *1
10. Disassembly Tool *1
11. Regulator Relay *1
12. 3M പശ പാഡ് *1
13. ഉപയോക്തൃ മാനുവൽ *1

2.2 വയറിംഗ് ഡയഗ്രം

Refer to the following diagram for proper connection of all cables and accessories to the head unit.

Detailed wiring diagram showing all input and output connections on the rear of the Eonon GA9453 unit.

• 1. ജിപിഎസ് ആന്റിന
• 2. Wi-Fi ആന്റിന
• 3. യുഎസ്ബി ഇൻപുട്ട്
• 4. യുഎസ്ബി ഇൻപുട്ട്
• 5. എ.എൻ.ടി
• 6. SW2
• 7. SW1
• 8. ജിഎൻഡി
• 9. CAN Bus Decoder
• 10. VW Radio Harness
• 11. ഓഡിയോ ഇൻപുട്ട് എൽ
• 12. ഓഡിയോ ഇൻപുട്ട് ആർ
• 13. A0580 Decoder Box Input
• 14. External Microphone
• 15. Radio Antenna Adapter Cable
• 16. Video Output 2
• 17. Video Output 1
• 18. പിൻ ക്യാമറ ഇൻപുട്ട്
• 19. വീഡിയോ ഇൻപുട്ട്
• 20. Front Audio Output L
• 21. Rear Audio Output L
• 22. സബ് വൂഫർ put ട്ട്പുട്ട്
• 23. ഓഡിയോ ഇൻപുട്ട് ആർ
• 24. Front Audio Output R
• 25. Rear Audio Output R
• 26. സബ് വൂഫർ put ട്ട്പുട്ട്
• 27. ഓഡിയോ ഇൻപുട്ട് എൽ
• 28. യുഎസ്ബി ഇൻപുട്ട്

2.3 ബാധകമായ വാഹന മോഡലുകൾ

This unit is compatible with various Volkswagen, SEAT, and Skoda models. Please check the specific years and models listed below to ensure compatibility.

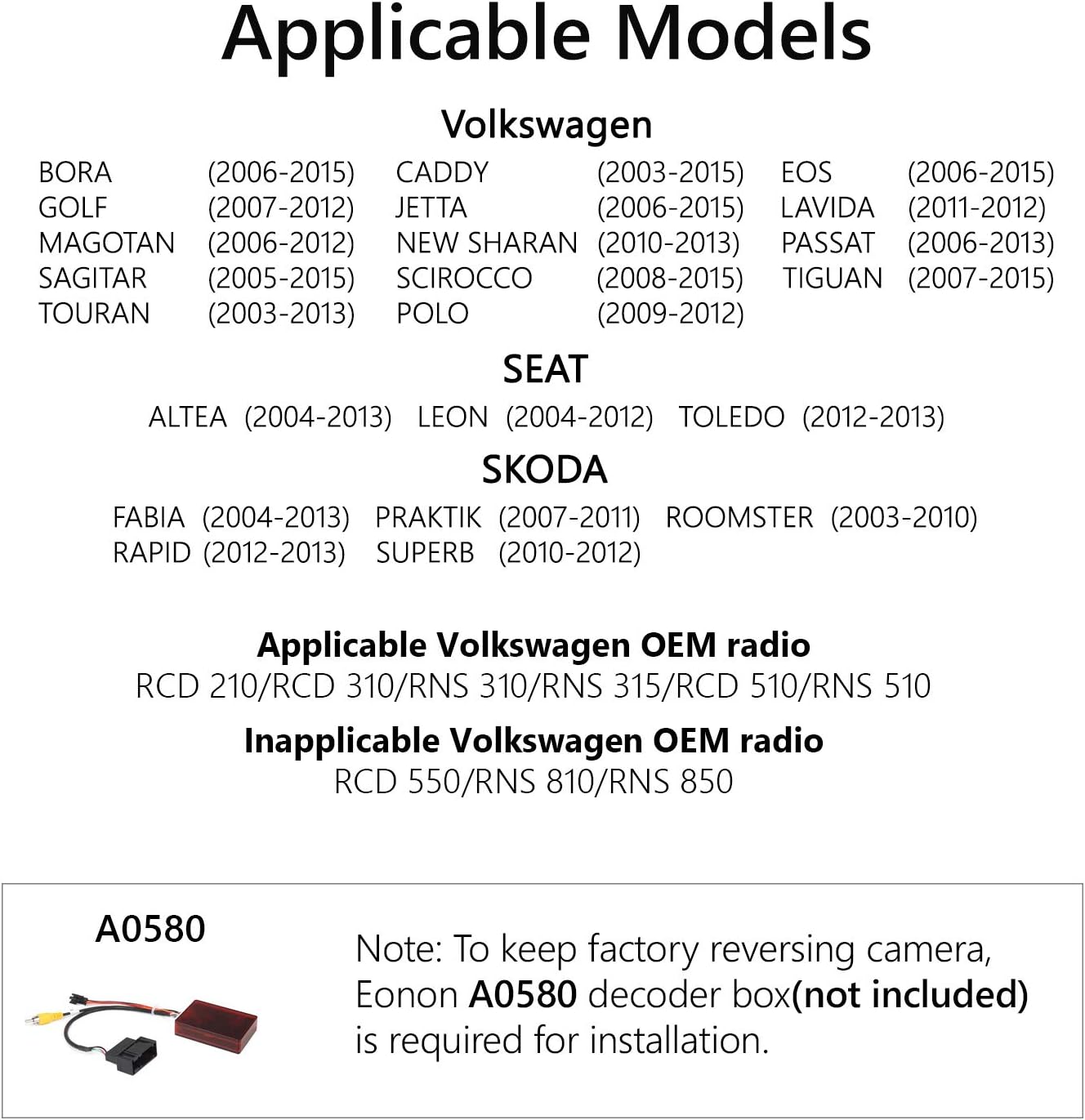

A visual guide to the Volkswagen, SEAT, and Skoda models compatible with the Eonon GA9453.

ഫോക്സ്‌വാഗൺ:

• BORA (2006-2015)
• GOLF (2007-2012)
• MAGOTAN (2006-2012)
• SAGITAR (2005-2015)
• TOURAN (2003-2013)
• CADDY (2003-2015)
• JETTA (2006-2015)
• NEW SHARAN (2010-2013)
• SCIROCCO (2008-2015)
• POLO (2009-2012)
• EOS (2006-2015)
• LAVIDA (2011-2012)
• PASSAT (2006-2013)
• TIGUAN (2007-2015)

സീറ്റ്:

• ALTEA (2004-2013)
• LEON (2004-2012)
• TOLEDO (2012-2013)

സ്കോഡ:

• FABIA (2004-2013)
• PRAKTIK (2007-2011)
• ROOMSTER (2003-2010)
• RAPID (2012-2013)
• SUPERB (2010-2012)

Applicable Volkswagen OEM radio: RCD 210/RCD 310/RNS 315/RCD 510/RNS 510

Inapplicable Volkswagen OEM radio: RCD 550/RNS 810/RNS 850

2.4 പ്രധാനപ്പെട്ട ഇൻസ്റ്റലേഷൻ കുറിപ്പുകൾ

To retain the factory reversing camera function, the Eonon A0580 decoder box (not included) is required for installation.

The A0580 decoder box, necessary for integrating with a factory reversing camera.

To use Android Auto and Apple CarPlay functions, you must purchase the A0585 dongle separately.

The A0585 USB dongle, required for enabling Android Auto and Apple CarPlay functionality.

3. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

3.1 Function Summary

The Eonon GA9453 offers a wide range of features for an enhanced in-car entertainment and navigation experience.

ഒരു ഓവർview of the key functions and capabilities of the Eonon GA9453 car stereo.

• ആൻഡ്രോയിഡ് 10: Latest Android operating system for smooth performance.
• Rockchip PX30 Quad-Core: Powerful processor for efficient multitasking.
• 2 ജിബി റാമും 32 ജിബി റോമും: Ample memory for apps and storage.
• ബ്ലൂടൂത്ത് 5.0: Faster and more stable wireless connections.
• Split Screen Multitasking: സ്ക്രീനിൽ ഒരേസമയം രണ്ട് ആപ്ലിക്കേഷനുകൾ പ്രവർത്തിപ്പിക്കുക.
• 8" HD Touchscreen: Clear and responsive display.
• 1s Boot Time: Quick startup for immediate use.
• നാവിഗേഷൻ: Integrated GPS for accurate route guidance.
• EasyConnection: Screen mirroring for compatible devices.
• ബാക്കപ്പ് ക്യാമറ പിന്തുണ: Connect an aftermarket backup camera for safer reversing.
• Full RCA Output: ബാഹ്യമായി ബന്ധിപ്പിക്കുക ampലൈഫയറുകളും സബ് വൂഫറുകളും.
• 4G & Wi-Fi: Internet connectivity via Wi-Fi or optional 4G dongle.
• USB/SD: Play media from USB drives and SD cards.
• ഡിവിആർ പിന്തുണ: Connect a compatible Dash Cam (DVR) for recording.
• EQ: Equalizer settings for customized audio output.
• ആപ്പ് ഇൻസ്റ്റാളേഷൻ: ഗൂഗിൾ പ്ലേ സ്റ്റോറിൽ നിന്ന് ആപ്പുകൾ ഡൗൺലോഡ് ചെയ്ത് ഇൻസ്റ്റാൾ ചെയ്യുക.
• AM/FM റേഡിയോ: Built-in radio tuner with RDS support.
• OBDII Support: Connect an OBD2 scanner for vehicle diagnostics.

3.2 Key Features in Detail

Explore the core functionalities that enhance your driving experience.

A visual breakdown of the Eonon GA9453's primary features, including Android Auto, Bluetooth, and Wi-Fi.

• Android 10 with 2GB RAM, Quad-Core, 32GB ROM: Provides a robust platform for applications and system operations.
• Car Auto Play (Android Auto & Apple CarPlay): Requires the A0585 dongle (sold separately). Allows seamless integration of your smartphone for navigation, music, and calls.
• ബ്ലൂടൂത്ത് 5.0: Enables high-quality audio streaming from your phone and hands-free calling for safer driving.
• Compatible with Bose System: Designed to produce optimal sound quality when connected to vehicles equipped with a Bose audio system.
• Do More at the Same Time (Picture-in-Picture): View two applications simultaneously, such as navigation and music playback.
• Wi-Fi & 4G: Connect to Wi-Fi hotspots or use an optional 4G dongle for internet access, enabling online navigation, app downloads, and streaming.
• Fast Boot Up: The system boasts a rapid 1-second boot-up time, ensuring quick readiness after starting your vehicle.
• Backup Camera Supported: Automatically switches to the rear camera view when reversing, enhancing safety and parking ease.
• Bluetooth OBD2 Scanner Supported: Connect a Bluetooth OBD2 scanner (sold separately) to monitor vehicle diagnostics and performance data directly on the head unit.

3.3 Retain Original Car Features

The dual CAN Bus system allows the GA9453 to integrate with and retain many original car features, providing a seamless user experience.

An illustration demonstrating how the Eonon GA9453 retains and integrates with various original car functionalities.

• Dashboard Function: Displays relevant vehicle information on the unit's screen.
• സ്റ്റിയറിംഗ് വീൽ നിയന്ത്രണം: Most original steering wheel control functions are retained, allowing you to manage audio and calls without taking your hands off the wheel.
• Automatic Reverse Mode: The head unit automatically switches to reverse camera view വാഹനം റിവേഴ്‌സ് ഗിയറിൽ ഇടുമ്പോൾ.
• Video Playback Safety: For your safety, video playback is disabled while driving. This feature can be enabled if desired.
• Headlight Button Illumination: The unit's buttons will illuminate automatically when your car headlights are turned on.
• Sound Prompt, Parking Trajectory & Parking Sensor: Provides audio prompts and visual parking trajectory lines (only available for vehicles with parking sensors).
• Fan Speed, Air Conditioner and Seat Temperature Display: Displays climate control information directly on the unit's screen for convenience.

4. പരിപാലനം

To ensure the longevity and optimal performance of your Eonon GA9453 car stereo, follow these maintenance guidelines:

• സ്ക്രീൻ വൃത്തിയാക്കൽ: ടച്ച്‌സ്‌ക്രീൻ മൃദുവായി തുടയ്ക്കാൻ മൃദുവായ, ലിന്റ് രഹിത തുണി ഉപയോഗിക്കുക. കഠിനമായ പാടുകൾക്ക്, ചെറുതായി dampen the cloth with water or a screen-specific cleaner. Avoid abrasive materials or harsh chemicals.
• പൊതുവായ ശുചീകരണം: Periodically wipe down the unit's exterior with a soft, dry cloth to remove dust and dirt.
• ദ്രാവക ചോർച്ച ഒഴിവാക്കുക: Keep liquids away from the unit to prevent damage to internal components.
• താപനില നിയന്ത്രണം: യൂണിറ്റ് ദീർഘനേരം തീവ്രമായ താപനിലയിൽ തുറന്നുകാട്ടുന്നത് ഒഴിവാക്കുക.
• സോഫ്റ്റ്‌വെയർ അപ്‌ഡേറ്റുകൾ: Check the official Eonon website periodically for available software updates to ensure the system runs efficiently and has the latest features.

5. പ്രശ്‌നപരിഹാരം

If you encounter issues with your Eonon GA9453, try the following basic troubleshooting steps:

• ശക്തിയില്ല: Check all power cable connections. Ensure the vehicle's ignition is on. Verify the fuse (15A) is not blown.
• ശബ്ദമില്ല: Check speaker connections. Ensure the volume is not muted or set too low. Verify audio output settings.
• ടച്ച്‌സ്‌ക്രീൻ പ്രതികരിക്കുന്നില്ല: Try restarting the unit. If the issue persists, a factory reset might be necessary (refer to the on-screen settings).
• ജിപിഎസ് സിഗ്നൽ പ്രശ്നങ്ങൾ: ജിപിഎസ് ആന്റിന ശരിയായി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്നും വ്യക്തമായ ഒരു ലൈൻ ഉണ്ടെന്നും ഉറപ്പാക്കുക. view of the sky (e.g., mounted on the dashboard or under the windshield).
• ബ്ലൂടൂത്ത് കണക്ഷൻ പ്രശ്നങ്ങൾ: Ensure Bluetooth is enabled on both the stereo and your device. Delete previous pairings and try reconnecting.
• കാർപ്ലേ/ആൻഡ്രോയിഡ് ഓട്ടോ പ്രവർത്തിക്കുന്നില്ല: Ensure the A0585 dongle is correctly connected. Check your phone's settings and cable connection.
• System Freezes/Slow Performance: Try restarting the unit. Close unnecessary background applications. Consider a factory reset if issues persist.

For more complex issues or if troubleshooting steps do not resolve the problem, please contact Eonon customer support.

6 സ്പെസിഫിക്കേഷനുകൾ

Below are the detailed specifications for the Eonon GA9453 car stereo.

6.1 Model Comparison (GA9453 vs. GA9453B)

A comparison of key features between the GA9453 and GA9453B models.

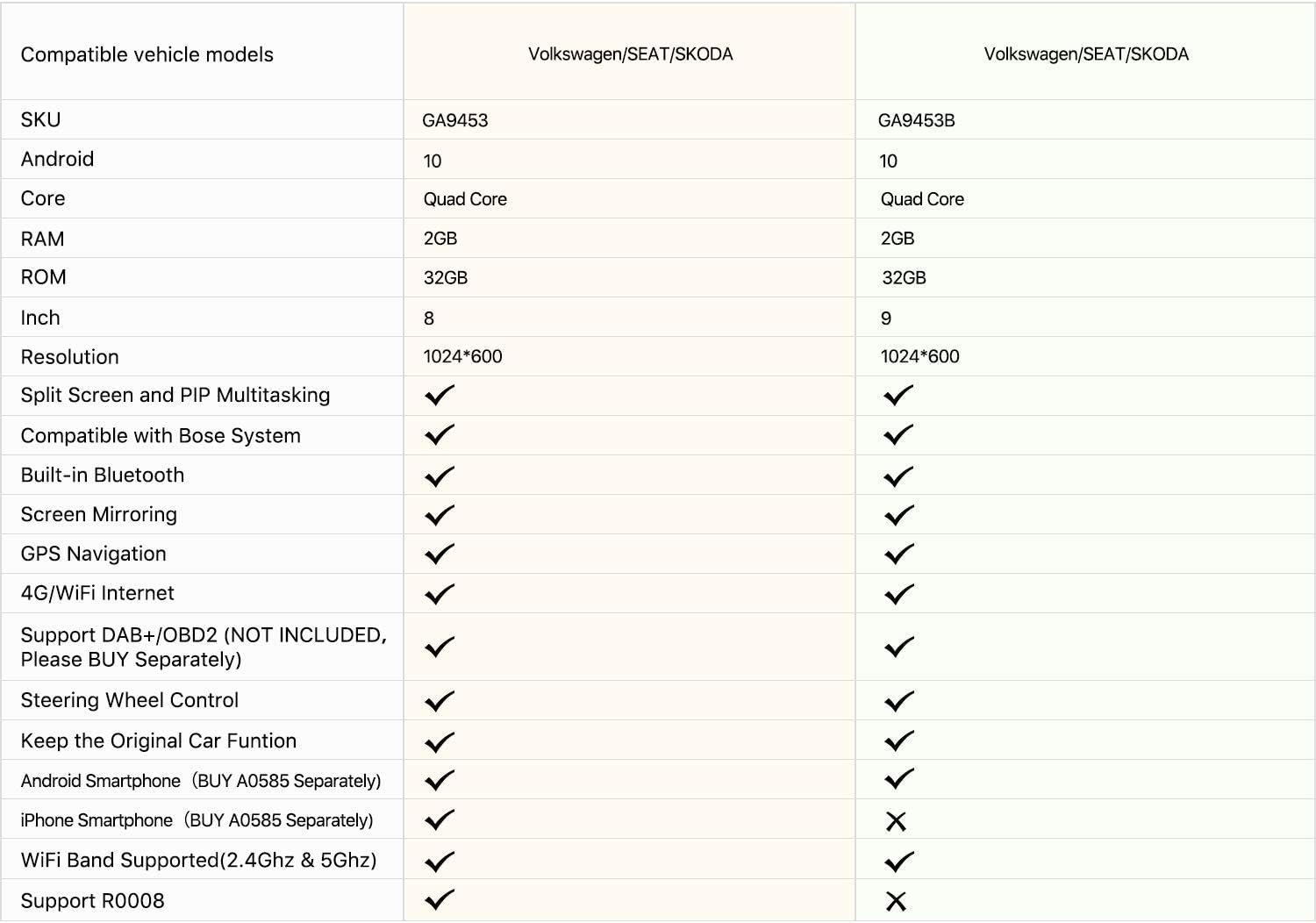

A table comparing the specifications and features of the Eonon GA9453 and GA9453B models.

7. വാറൻ്റിയും പിന്തുണയും

Eonon products typically come with a manufacturer's warranty. Please refer to the warranty card included in your product packaging or visit the official Eonon webവിശദമായ വാറന്റി നിബന്ധനകൾക്കും വ്യവസ്ഥകൾക്കും സൈറ്റ്.

For technical assistance, troubleshooting beyond this manual, or warranty claims, please contact Eonon customer support through their official channels. Ensure you have your product model number (GA9453) and purchase details ready when contacting support.
