ആമുഖം
നിങ്ങളുടെ മോയിൻ സ്പോട്ട് റെസിസ്റ്റ് സ്റ്റെയിൻലെസ് വൺ-ഹാൻഡിൽ കിച്ചൺ ഫൗസറ്റിന്റെ (മോഡൽ 87604SRS) ഇൻസ്റ്റാളേഷൻ, പ്രവർത്തനം, അറ്റകുറ്റപ്പണി, ട്രബിൾഷൂട്ടിംഗ് എന്നിവയ്ക്കുള്ള വിശദമായ നിർദ്ദേശങ്ങൾ ഈ മാനുവൽ നൽകുന്നു. നിങ്ങളുടെ ഉൽപ്പന്നത്തിന്റെ ശരിയായ പ്രവർത്തനവും ദീർഘായുസ്സും ഉറപ്പാക്കാൻ ഇൻസ്റ്റാളേഷൻ അല്ലെങ്കിൽ പ്രവർത്തനം ആരംഭിക്കുന്നതിന് മുമ്പ് ദയവായി ഈ മാനുവൽ നന്നായി വായിക്കുക. ഭാവി റഫറൻസിനായി ഈ മാനുവൽ സൂക്ഷിക്കുക.

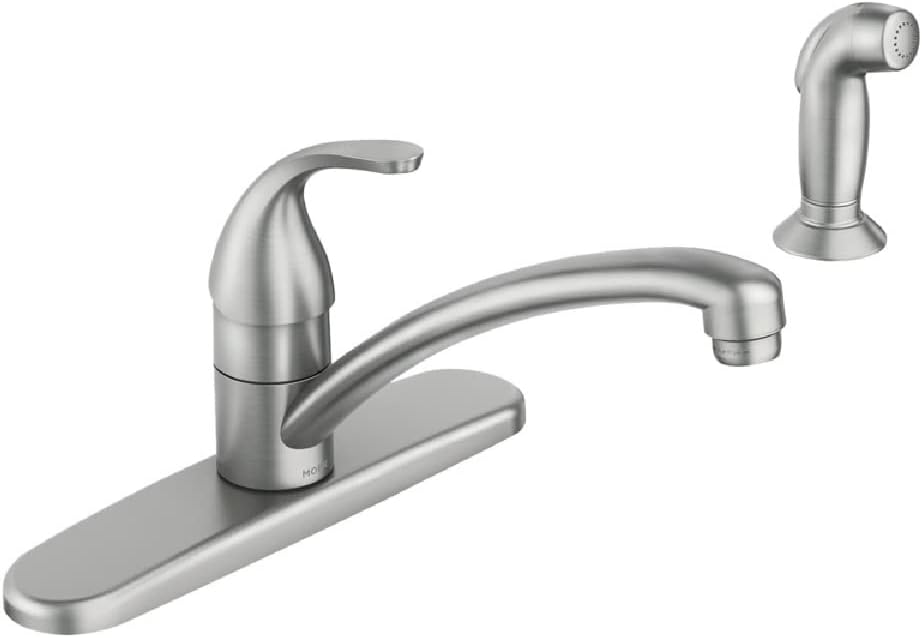

ചിത്രം: മോയിൻ സ്പോട്ട് റെസിസ്റ്റ് സ്റ്റെയിൻലെസ് വൺ-ഹാൻഡിൽ കിച്ചൺ ഫൗസറ്റ്. ഈ ചിത്രത്തിൽ സിംഗിൾ ലിവർ ഹാൻഡിൽ, ഗോസ്നെക്ക് ഹൈ-ആർക്ക് സ്പൗട്ട് എന്നിവയുള്ള പ്രധാന ഫ്യൂസറ്റ് യൂണിറ്റും, വേറിട്ട ഒരു പൊരുത്തപ്പെടുന്ന സൈഡ് സ്പ്രേ യൂണിറ്റും പ്രദർശിപ്പിച്ചിരിക്കുന്നു. രണ്ട് ഘടകങ്ങളും ബ്രഷ് ചെയ്ത സ്റ്റെയിൻലെസ് സ്റ്റീൽ ഫിനിഷുള്ളതാണ്.
സുരക്ഷാ വിവരങ്ങൾ
ടാപ്പിലെ ഏതെങ്കിലും ജോലി ആരംഭിക്കുന്നതിന് മുമ്പ് പ്രധാന ഷട്ട്-ഓഫ് വാൽവുകളിലെ ജലവിതരണം എപ്പോഴും ഓഫ് ചെയ്യുക. ഇൻസ്റ്റാളേഷൻ സമയത്ത് സുരക്ഷാ ഗ്ലാസുകൾ പോലുള്ള ഉചിതമായ വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ ധരിക്കുക. ഇൻസ്റ്റാളേഷൻ പ്രക്രിയയുടെ ഏതെങ്കിലും ഭാഗത്തെക്കുറിച്ച് നിങ്ങൾക്ക് ഉറപ്പില്ലെങ്കിൽ, യോഗ്യതയുള്ള ഒരു പ്ലംബറെ സമീപിക്കുക.
- എല്ലാ പ്രാദേശിക പ്ലംബിംഗ്, കെട്ടിട കോഡുകളും പാലിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.
- കണക്ഷനുകൾ അമിതമായി മുറുക്കരുത്, കാരണം ഇത് ഉൽപ്പന്നത്തിന് കേടുവരുത്തും.
- ഇൻസ്റ്റാളേഷൻ സമയത്ത് പൂർത്തിയായ പ്രതലങ്ങൾ സംരക്ഷിക്കുക.
സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
ആവശ്യമായ ഉപകരണങ്ങൾ:
- ക്രമീകരിക്കാവുന്ന റെഞ്ച്
- ഫിലിപ്സ് സ്ക്രൂഡ്രൈവർ
- പ്ലംബർ പുട്ടി അല്ലെങ്കിൽ സിലിക്കൺ സീലന്റ്
- ഫ്ലാഷ്ലൈറ്റ് (ഓപ്ഷണൽ)
- ബക്കറ്റ് (ഡ്രിപ്പുകൾ പിടിക്കാൻ)
പ്രീ-ഇൻസ്റ്റലേഷൻ ഘട്ടങ്ങൾ:
- അടുക്കള സിങ്കിലേക്കുള്ള പ്രധാന ജലവിതരണം ഓഫാക്കുക.
- ആക്സസ് ലഭിക്കുന്നതിന് സിങ്കിനു കീഴിലുള്ള ഭാഗം വൃത്തിയാക്കുക.
- ആവശ്യമെങ്കിൽ പഴയ ടാപ്പ് നീക്കം ചെയ്യുക. സിങ്കിന്റെ പ്രതലം നന്നായി വൃത്തിയാക്കുക.
ഇൻസ്റ്റലേഷൻ നടപടിക്രമം:
- ഫ്യൂസറ്റ് സ്ഥാപിക്കൽ: ഡെക്ക് പ്ലേറ്റും (ഉപയോഗിക്കുകയാണെങ്കിൽ) ഫ്യൂസറ്റ് ബോഡിയും സിങ്ക് ദ്വാരങ്ങളിൽ വയ്ക്കുക. നൽകിയിരിക്കുന്ന മൗണ്ടിംഗ് ഹാർഡ്വെയർ ഉപയോഗിച്ച് താഴെ നിന്ന് സുരക്ഷിതമാക്കുക. ഫ്യൂസറ്റ് മധ്യഭാഗത്തും സ്ഥിരതയുള്ളതുമാണെന്ന് ഉറപ്പാക്കുക.
- ജലവിതരണ ലൈനുകൾ ബന്ധിപ്പിക്കുന്നു: പൈപ്പിൽ നിന്നുള്ള ചൂടുള്ളതും തണുത്തതുമായ ജലവിതരണ ലൈനുകൾ നിങ്ങളുടെ വീട്ടിലെ ജലവിതരണ സംവിധാനവുമായി ബന്ധിപ്പിക്കുക. കണക്ഷനുകൾ മുറുക്കാൻ ക്രമീകരിക്കാവുന്ന ഒരു റെഞ്ച് ഉപയോഗിക്കുക, പക്ഷേ അമിതമായി മുറുക്കരുത്.
- സൈഡ് സ്പ്രേ ഇൻസ്റ്റാൾ ചെയ്യുന്നു: സിങ്കിനുള്ള നിർദ്ദിഷ്ട ദ്വാരത്തിലൂടെ സൈഡ് സ്പ്രേ ഹോസ് തിരുകുക. സിങ്കിനു താഴെയുള്ള ടാപ്പിന്റെ സ്പ്രേ പോർട്ടുമായി സ്പ്രേ ഹോസ് ബന്ധിപ്പിക്കുക.
- ചോർച്ചയ്ക്കുള്ള പരിശോധന: പ്രധാന ജലവിതരണം പതുക്കെ ഓണാക്കുക. എല്ലാ കണക്ഷനുകളിലും ചോർച്ചയുണ്ടോയെന്ന് പരിശോധിക്കുക. ചോർച്ചയുണ്ടെങ്കിൽ, കണക്ഷനുകൾ നിലയ്ക്കുന്നത് വരെ ചെറുതായി മുറുക്കുക.
- സിസ്റ്റം ഫ്ലഷ് ചെയ്യുന്നു: പൈപ്പ് ഓണാക്കി കുറച്ച് മിനിറ്റ് വെള്ളം ഒഴുകിപ്പോകാൻ അനുവദിക്കുക, അങ്ങനെ പൈപ്പുകളിലെ അവശിഷ്ടങ്ങൾ നീക്കം ചെയ്യപ്പെടും.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
മോയിൻ സ്പോട്ട് റെസിസ്റ്റ് സ്റ്റെയിൻലെസ് വൺ-ഹാൻഡിൽ കിച്ചൺ ഫൗസറ്റിൽ ജലപ്രവാഹവും താപനിലയും നിയന്ത്രിക്കുന്നതിന് ഒരൊറ്റ ലിവർ ഹാൻഡിൽ ഉണ്ട്.
- ജലപ്രവാഹം: ജലപ്രവാഹം വർദ്ധിപ്പിക്കുന്നതിന് ഹാൻഡിൽ മുകളിലേക്ക് ഉയർത്തുക. ജലപ്രവാഹം കുറയ്ക്കുന്നതിനും ഓഫാക്കുന്നതിനും ഹാൻഡിൽ താഴേക്ക് അമർത്തുക.
- താപനില നിയന്ത്രണം: ചൂടുവെള്ളത്തിന് ഹാൻഡിൽ ഇടത്തോട്ടും തണുത്ത വെള്ളത്തിന് വലത്തോട്ടും നീക്കുക. ആവശ്യമുള്ള ജല താപനില കൈവരിക്കുന്നതിന് ഹാൻഡിൽ സ്ഥാനം ഇടത്തോട്ടും വലത്തോട്ടും ക്രമീകരിക്കുക.
- സൈഡ് സ്പ്രേ പ്രവർത്തനം: സ്പ്രേ ഹെഡിൽ നിന്നുള്ള ജലപ്രവാഹം സജീവമാക്കുന്നതിന് സൈഡ് സ്പ്രേയിലെ ലിവർ ഞെക്കുക. പ്രധാന സ്പൗട്ടിലേക്ക് ജലപ്രവാഹം തിരികെ എത്തിക്കുന്നതിന് ലിവർ വിടുക.
മെയിൻ്റനൻസ്
നിങ്ങളുടെ മോയിൻ ഫ്യൂസറ്റിന്റെ ഫിനിഷും പ്രവർത്തനക്ഷമതയും സംരക്ഷിക്കാൻ പതിവ് അറ്റകുറ്റപ്പണികൾ സഹായിക്കും.
- വൃത്തിയാക്കൽ: സോഫ്റ്റ്, ഡി-ടൈപ്പർ ഉപയോഗിച്ച് ടാപ്പ് പതിവായി വൃത്തിയാക്കുക.amp തുണിയും വീര്യം കുറഞ്ഞ സോപ്പും ഉപയോഗിക്കുക. ഉരച്ചിലുകളുള്ള ക്ലീനറുകൾ, കഠിനമായ രാസവസ്തുക്കൾ, അല്ലെങ്കിൽ സ്കോറിംഗ് പാഡുകൾ എന്നിവ ഒഴിവാക്കുക, കാരണം ഇവ സ്പോട്ട് റെസിസ്റ്റ് സ്റ്റെയിൻലെസ് ഫിനിഷിന് കേടുവരുത്തും.
- സ്പോട്ട് റെസിസ്റ്റ് ഫിനിഷ്: വിരലടയാളങ്ങളെയും വെള്ളപ്പാടുകളെയും പ്രതിരോധിക്കുന്നതിനാണ് സ്പോട്ട് റെസിസ്റ്റ് ഫിനിഷ് രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്. മികച്ച ഫലങ്ങൾക്കായി, ഓരോ ഉപയോഗത്തിനും ശേഷം ഉപരിതലം തുടച്ച് ഉണക്കുക.
- എയറേറ്റർ ക്ലീനിംഗ്: ജലപ്രവാഹം തടസ്സപ്പെട്ടാൽ, എയറേറ്റർ അടഞ്ഞുപോയേക്കാം. സ്പൗട്ടിന്റെ അറ്റത്ത് നിന്ന് എയറേറ്റർ അഴിച്ചുമാറ്റുക, അവശിഷ്ടങ്ങൾ വൃത്തിയാക്കുക, വീണ്ടും ഘടിപ്പിക്കുന്നതിന് മുമ്പ് നന്നായി കഴുകുക.
- ചോർച്ച തടയൽ: സിങ്കിനു കീഴിലുള്ള എല്ലാ കണക്ഷനുകളിലും ചോർച്ചയുടെ ലക്ഷണങ്ങൾ ഉണ്ടോയെന്ന് ഇടയ്ക്കിടെ പരിശോധിക്കുക. ആവശ്യമെങ്കിൽ കണക്ഷനുകൾ മുറുക്കുക.
ട്രബിൾഷൂട്ടിംഗ്
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| താഴ്ന്ന ജലപ്രവാഹം | അടഞ്ഞുപോയ എയറേറ്റർ; ഭാഗികമായി അടഞ്ഞ ഷട്ട്-ഓഫ് വാൽവ്; വിതരണ ലൈനുകളിൽ അവശിഷ്ടങ്ങൾ. | എയറേറ്റർ വൃത്തിയാക്കുക; ഷട്ട്-ഓഫ് വാൽവുകൾ പൂർണ്ണമായും തുറന്നിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക; വിതരണ ലൈനുകൾ ഫ്ലഷ് ചെയ്യുക. |
| ഫ്യൂസറ്റിന്റെ അടിഭാഗത്ത് ചോർച്ച | അയഞ്ഞ മൗണ്ടിംഗ് നട്ട്; തേഞ്ഞുപോയ O-റിംഗുകൾ അല്ലെങ്കിൽ സീലുകൾ. | മൗണ്ടിംഗ് നട്ട് മുറുക്കുക; O-റിംഗുകൾ/സീലുകൾ മാറ്റിസ്ഥാപിക്കുക (ഭാഗങ്ങൾക്ക് Moen പിന്തുണയുമായി ബന്ധപ്പെടുക). |
| ജല താപനില പ്രശ്നങ്ങൾ | തെറ്റായ ചൂട്/തണുത്ത വിതരണ ലൈൻ കണക്ഷൻ; വാട്ടർ ഹീറ്റർ പ്രശ്നം. | സപ്ലൈ ലൈൻ കണക്ഷനുകൾ പരിശോധിക്കുക; വാട്ടർ ഹീറ്റർ ക്രമീകരണങ്ങൾ പരിശോധിക്കുക. |
| സൈഡ് സ്പ്രേ പ്രവർത്തിക്കുന്നില്ല | അടഞ്ഞുപോയ സ്പ്രേ ഹെഡ്; വളഞ്ഞ ഹോസ്; ഡൈവേർട്ടർ പ്രശ്നം. | സ്പ്രേ ഹെഡ് വൃത്തിയാക്കുക; ഹോസ് നേരെയാക്കുക; ഡൈവേർട്ടർ സംശയിക്കുന്നുവെങ്കിൽ മോയിൻ സപ്പോർട്ടുമായി ബന്ധപ്പെടുക. |
സ്പെസിഫിക്കേഷനുകൾ
- ബ്രാൻഡ്: മോയിൻ
- മോഡലിൻ്റെ പേര്: 87604എസ്ആർഎസ്
- UPC: 026508289365
- ശുപാർശ ചെയ്യുന്ന ഉപയോഗങ്ങൾ: അടുക്കള
- മൗണ്ടിംഗ് തരം: ഡെക്ക് മ .ണ്ട്
- ഫിനിഷ് തരം: സ്റ്റെയിൻലെസ്സ് (സ്പോട്ട് റെസിസ്റ്റ് സ്റ്റെയിൻലെസ്സ്)
- മെറ്റീരിയൽ: സ്റ്റെയിൻലെസ്സ് സ്റ്റീൽ
- ഹാൻഡിലുകളുടെ എണ്ണം: 1
- ഉൾപ്പെടുത്തിയ ഘടകങ്ങൾ: ഫോസറ്റ്, ഹാൻഡിൽ, സൈഡ് സ്പ്രേ
- ദ്വാരങ്ങളുടെ എണ്ണം: 1 (ടാപ്പിന്, ബാധകമെങ്കിൽ സൈഡ് സ്പ്രേയ്ക്ക് അധികമായി)
- പ്രത്യേക സവിശേഷത: സ്പോട്ട് റെസിസ്റ്റ്
- ഹാൻഡിൽ തരം: ലിവർ
- ശൈലി: ആധുനികം
- ഇൻസ്റ്റലേഷൻ തരം: കൗണ്ടർടോപ്പ്
- ഹാൻഡിൽ മെറ്റീരിയൽ: സ്റ്റെയിൻലെസ്സ് സ്റ്റീൽ
- ഹാൻഡിൽ സ്ഥാനം: ഇടത്
- സ്പൗട്ട് ഡിസൈൻ: ഗൂസ്നെക്ക് ഹൈ-ആർക്ക്
- ഉൽപ്പന്ന അളവുകൾ: 13 x 16 x 10 ഇഞ്ച് (ഏകദേശം)
വാറൻ്റി വിവരങ്ങൾ
മോയിൻ ഉൽപ്പന്നങ്ങൾ ഉയർന്ന നിലവാരത്തിലും പ്രവർത്തനക്ഷമതയിലും നിർമ്മിക്കപ്പെടുന്നു. നിങ്ങളുടെ മോയിൻ സ്പോട്ട് റെസിസ്റ്റ് സ്റ്റെയിൻലെസ് വൺ-ഹാൻഡിൽ കിച്ചൺ ഫൗസറ്റുമായി ബന്ധപ്പെട്ട നിർദ്ദിഷ്ട വാറന്റി വിശദാംശങ്ങൾക്ക്, ദയവായി നിങ്ങളുടെ ഉൽപ്പന്ന പാക്കേജിംഗിൽ ഉൾപ്പെടുത്തിയിരിക്കുന്ന വാറന്റി കാർഡ് പരിശോധിക്കുകയോ ഔദ്യോഗിക മോയിൻ സന്ദർശിക്കുകയോ ചെയ്യുക. webസൈറ്റ്. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങലിന്റെ തെളിവ് സൂക്ഷിക്കുക.
പിന്തുണയും ബന്ധപ്പെടാനുള്ള വിവരങ്ങളും
സാങ്കേതിക സഹായം, മാറ്റിസ്ഥാപിക്കൽ ഭാഗങ്ങൾ അല്ലെങ്കിൽ വാറന്റി അന്വേഷണങ്ങൾ എന്നിവയ്ക്ക്, ദയവായി മോയിൻ കസ്റ്റമർ സർവീസുമായി ബന്ധപ്പെടുക:
- Webസൈറ്റ്: www.moen.com
- ഫോൺ: മോയനെ കാണുക webപ്രാദേശിക കോൺടാക്റ്റ് നമ്പറുകൾക്കായുള്ള സൈറ്റ്.
പിന്തുണയുമായി ബന്ധപ്പെടുമ്പോൾ, നിങ്ങളുടെ ഉൽപ്പന്ന മോഡൽ നമ്പറും (87604SRS) വാങ്ങിയ തീയതിയും ലഭ്യമായിരിക്കട്ടെ.
