VITO VIPU16BC1 16-Liter Cordless Backpack Sprayer Instruction Manual

1. പ്രധാന സുരക്ഷാ നിർദ്ദേശങ്ങൾ

ഈ ഉൽപ്പന്നം പ്രവർത്തിപ്പിക്കുന്നതിന് മുമ്പ് എല്ലാ സുരക്ഷാ മുന്നറിയിപ്പുകളും നിർദ്ദേശങ്ങളും വായിക്കുക. മുന്നറിയിപ്പുകളും നിർദ്ദേശങ്ങളും പാലിക്കുന്നതിൽ പരാജയപ്പെടുന്നത് വൈദ്യുതാഘാതം, തീപിടുത്തം, കൂടാതെ/അല്ലെങ്കിൽ ഗുരുതരമായ പരിക്കിന് കാരണമായേക്കാം.

• Always wear appropriate personal protective equipment (PPE) such as gloves, eye protection, and a mask when handling chemicals and operating the sprayer.
• Do not spray flammable liquids or use the sprayer near open flames or ignition sources.
• Ensure the battery is fully charged before use and stored in a dry, cool place.
• Do not immerse the sprayer or battery in water.
• Keep children and pets away from the spraying area.
• Always disconnect the battery before cleaning, maintenance, or storage.
• Use only recommended charging equipment for the battery.
• Dispose of chemical residues and empty containers according to local regulations.

2. പാക്കേജ് ഉള്ളടക്കം

പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• VITO VIPU16BC1 16-Liter Cordless Backpack Sprayer Unit
• Lithium-ion Battery (pre-installed or separate)
• ബാറ്ററി ചാർജർ
• Telescopic Lance (approx. 100 cm)
• Hose (approx. 120 cm)
• Adjustable Nozzles (e.g., 2-in-1 double conical nozzle)
• പാഡഡ് ഷോൾഡർ സ്ട്രാപ്പുകൾ
• ഇൻസ്ട്രക്ഷൻ മാനുവൽ

Image 2.1: The VITO VIPU16BC1 sprayer unit, telescopic lance, hose, and various nozzles.

3. ഉൽപ്പന്നം കഴിഞ്ഞുview ഫീച്ചറുകളും

The VITO VIPU16BC1 is a 16-liter cordless backpack sprayer designed for efficient application of liquids in various settings. Key features include:

• 16-Liter Tank Capacity: Allows for extended spraying sessions without frequent refilling.
• 12V Lithium-ion Battery: Provides reliable power for consistent spray pressure.
• Digital Charge Indicator: Displays the current battery level for convenient monitoring.
• Potentiometer Adjustment: Enables precise control over spray pressure and flow rate.
• Telescopic Lance: Extends up to 100 cm for reaching higher areas or wider coverage.
• 120 cm Hose Length: Offers flexibility and reach during operation.
• ഒന്നിലധികം നോസിലുകൾ: Includes a 2-in-1 double conical nozzle for versatile spray patterns.
• Padded Backrest and Straps: Designed for comfort during prolonged use.
• Wide Neck Opening: Facilitates easy and spill-free filling of the tank.

ചിത്രം 3.1: പിൻഭാഗം view of the sprayer highlighting the padded backrest and adjustable shoulder straps for ergonomic comfort.

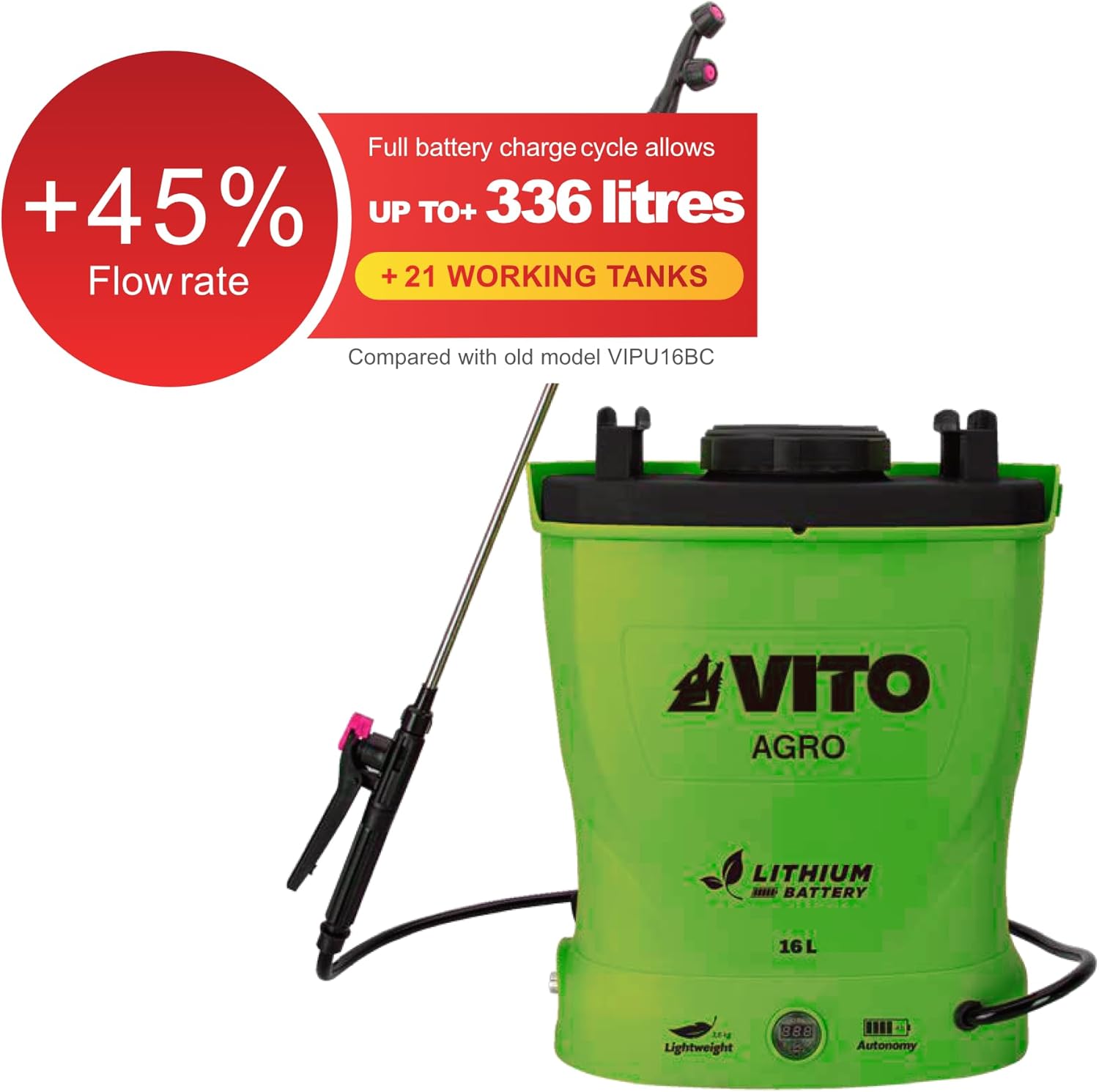

Image 3.2: The sprayer indicating enhanced flow rate and extended battery capacity per charge.

4. സജ്ജീകരണം

4.1 അസംബ്ലി

1. ഹോസ് അറ്റാച്ചുചെയ്യുക: Connect one end of the 120 cm hose to the sprayer unit's outlet and the other end to the spray gun handle. Ensure connections are secure to prevent leaks.
2. Assemble the Lance: Screw the telescopic lance onto the spray gun handle. Extend the lance to the desired length and tighten the locking mechanism.
3. നോസൽ ഇൻസ്റ്റാൾ ചെയ്യുക: Select the appropriate nozzle for your application and screw it onto the end of the telescopic lance.
4. Attach Shoulder Straps: If not already attached, secure the padded shoulder straps to the designated attachment points on the sprayer unit. Adjust the straps for a comfortable fit.

4.2 ബാറ്ററി ചാർജിംഗ്

The sprayer is powered by a 12V lithium-ion battery. Ensure the battery is fully charged before first use and subsequent operations.

1. Locate Battery: The battery is typically housed in a compartment on the sprayer unit. Refer to the diagram in the manual for its exact location.
2. ചാർജർ ബന്ധിപ്പിക്കുക: Plug the charger into a standard electrical outlet. Connect the charger's output plug to the battery charging port on the sprayer or directly to the battery if it's removable.
3. മോണിറ്റർ ചാർജിംഗ്: The digital charge indicator on the sprayer will show the charging status. Charge until the indicator shows a full charge.
4. വിച്ഛേദിക്കുക: Once fully charged, disconnect the charger from the battery and the power outlet.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

5.1 ടാങ്ക് നിറയ്ക്കൽ

1. പരിഹാരം തയ്യാറാക്കുക: Mix your desired liquid (fertilizer, herbicide, insecticide, etc.) according to the manufacturer's instructions in a separate container.
2. തുറന്ന ടാങ്ക്: Unscrew the tank lid, noting the wide neck opening designed for easy filling.
3. Pour Solution: Carefully pour the prepared solution into the 16-liter tank. Use a funnel if necessary to prevent spills.
4. സുരക്ഷിതമായ ലിഡ്: Tightly screw the tank lid back on to prevent leaks during operation.

5.2 സ്പ്രേ ചെയ്യുന്നു

1. സ്പ്രേയർ ധരിക്കുക: Place the backpack sprayer on your back, adjusting the shoulder straps for comfort and stability.
2. പവർ ഓൺ: Locate the power switch on the sprayer unit and turn it ON.
3. സ്പ്രേ സജീവമാക്കുക: Press the trigger on the spray gun handle to begin spraying. The integrated water pump will activate.
4. നിയന്ത്രണ ഫ്ലോ: Use the potentiometer dial on the sprayer unit to adjust the spray pressure and flow rate as needed for your application.
5. ഇരട്ട അപേക്ഷ: Move the lance steadily to ensure an even application of the liquid.
6. പവർ ഓഫ്: Once spraying is complete, release the trigger and turn the power switch OFF.

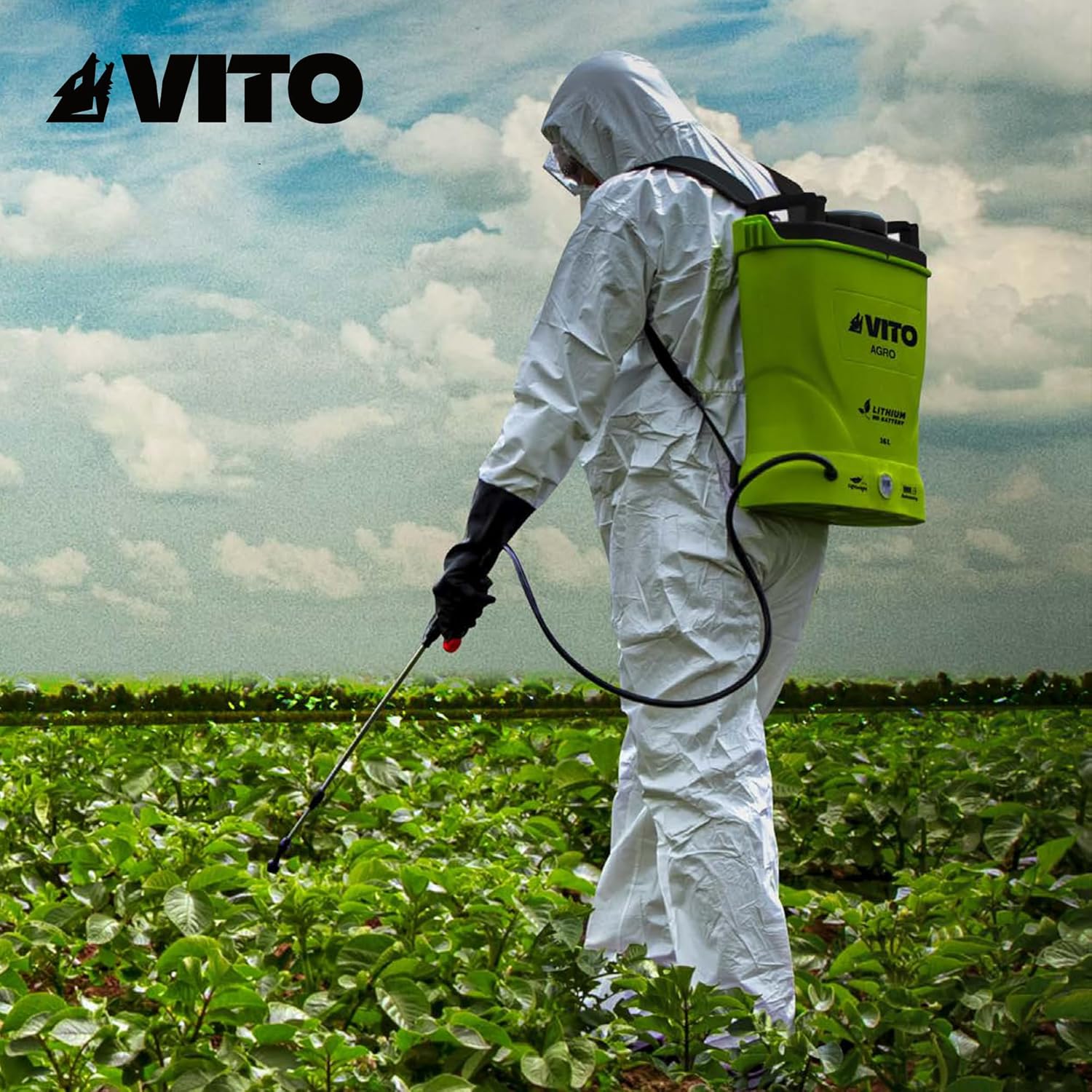

Image 5.1: An operator using the VITO VIPU16BC1 backpack sprayer for agricultural application.

6. പരിപാലനം

6.1 വൃത്തിയാക്കൽ

Regular cleaning is essential to prolong the life of your sprayer and prevent cross-contamination of chemicals.

1. ശൂന്യമായ ടാങ്ക്: After each use, empty any remaining liquid from the tank. Dispose of residues responsibly.
2. ടാങ്ക് കഴുകുക: Fill the tank with clean water and spray it through the lance and nozzle until the tank is empty. Repeat this process several times.
3. വൃത്തിയുള്ള നോസിലുകൾ: Remove the nozzles and clean them thoroughly with water. Use a soft brush if necessary to remove any blockages.
4. പുറം തുടയ്ക്കുക: പരസ്യം ഉപയോഗിച്ച് സ്പ്രേയറിന്റെ പുറംഭാഗം തുടയ്ക്കുക.amp തുണി. കഠിനമായ രാസവസ്തുക്കളോ ഉരച്ചിലുകളുള്ള ക്ലീനറുകളോ ഉപയോഗിക്കരുത്.

6.2 സംഭരണം

1. നന്നായി ഉണക്കുക: സംഭരണത്തിന് മുമ്പ് എല്ലാ ഘടകങ്ങളും പൂർണ്ണമായും ഉണങ്ങിയതാണെന്ന് ഉറപ്പാക്കുക.
2. Store Battery: Remove the battery from the sprayer if it will be stored for an extended period. Store the battery in a cool, dry place, partially charged (around 50%) to maintain its lifespan.
3. Protect from Frost: Store the sprayer in a frost-free environment to prevent damage to internal components.
4. കുട്ടികളിൽ നിന്ന് അകന്നുനിൽക്കുക: Store the sprayer and any remaining chemicals in a secure location inaccessible to children.

7. പ്രശ്‌നപരിഹാരം

പൊതുവായ പ്രശ്നങ്ങളും അവയുടെ പരിഹാരങ്ങളും അറിയാൻ താഴെയുള്ള പട്ടിക കാണുക.

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറൻ്റിയും പിന്തുണയും

For warranty information, technical support, or to order replacement parts, please refer to the contact details provided with your purchase documentation or visit the official VITO webസൈറ്റ്.

ഏതെങ്കിലും വാറന്റി ക്ലെയിമുകൾക്ക് നിങ്ങളുടെ വാങ്ങലിന്റെ തെളിവ് സൂക്ഷിക്കുക.
