1. ആമുഖം
This manual provides comprehensive instructions for the AOPUTTRIVER AP-985B Non-Contact Infrared Thermometer. This device is designed for safe and accurate temperature measurement of surfaces from a distance. It is suitable for various industrial and household applications, including cooking, automotive maintenance, home repairs, and more.
Attention: This thermometer is not intended for measuring human body temperature. Readings obtained for this purpose will be inaccurate.
Figure 1: AOPUTTRIVER AP-985B Infrared Thermometer and included accessories.
2 സുരക്ഷാ വിവരങ്ങൾ
Please read all safety warnings and instructions carefully before using this product. Failure to follow these instructions may result in injury or damage to the device.
- ലേസർ സുരക്ഷ: Do not point the laser directly into eyes or indirectly off reflective surfaces. The laser is used for targeting only.
- താപനില പരിധി: Do not use the thermometer to measure temperatures outside its specified range (-50℃ to 1360℃ / -58℉ to 2480℉).
- വൈദ്യുത അപകടങ്ങൾ: Do not use the device near live electrical circuits or in environments with high electromagnetic fields, as this may affect accuracy.
- പരിപാലനം: Do not attempt to disassemble or modify the thermometer. Refer all servicing to qualified personnel.
- ബാറ്ററി കൈകാര്യം ചെയ്യൽ: Ensure correct battery polarity. Remove batteries if the device will not be used for an extended period to prevent leakage. Dispose of batteries properly.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
3.1 ഘടകങ്ങളും സവിശേഷതകളും
Figure 2: Labeled components and features of the AP-985B Infrared Thermometer.
The AOPUTTRIVER AP-985B Infrared Thermometer is equipped with several features to ensure accurate and convenient temperature measurement:
- ഇരട്ട ലേസർ പോയിന്ററുകൾ: For precise targeting and accurate spot measurement.
- വിശാലമായ താപനില പരിധി: Measures from -50℃ to 1360℃ (-58℉ to 2480℉).
- ക്രമീകരിക്കാവുന്ന എമിസിവിറ്റി: 0.1 to 1.0, allowing for accurate readings on various surfaces.
- വേഗത്തിലുള്ള പ്രതികരണ സമയം: Less than 250 milliseconds for quick measurements.
- ഡാറ്റ ഹോൾഡ് പ്രവർത്തനം: ഡിസ്പ്ലേയിലെ നിലവിലെ റീഡിംഗ് മരവിപ്പിക്കുന്നു.
- ബാക്ക്ലൈറ്റ്: Illuminates the LCD screen for visibility in low-light conditions.
- ഓട്ടോ പവർ ഓഫ്: ഒരു നിശ്ചിത കാലയളവിനുശേഷം യാന്ത്രികമായി ഷട്ട്ഡൗൺ ചെയ്യുന്നതിലൂടെ ബാറ്ററി ലൈഫ് ലാഭിക്കുന്നു.
- ℃/℉ Selection: Easily switch between Celsius and Fahrenheit units.
- MAX/MIN/AVG Modes: Displays maximum, minimum, or average temperature readings during a measurement session.
- ഉയർന്ന/താഴ്ന്ന താപനില അലാറങ്ങൾ: Alerts the user with a buzzer when temperature exceeds or falls below set thresholds.
4. സജ്ജീകരണം
4.1 ബാറ്ററി ഇൻസ്റ്റാളേഷൻ
The AP-985B thermometer requires one 9V (6F22) battery for operation. A battery is typically included in the package.
- Locate the screw holes on the handle of the thermometer.
- Use a small screwdriver (often included) to loosen the screw securing the battery door.
- Pull the battery door downwards to open the battery compartment.
- Insert the 9V battery, ensuring correct polarity (+ and - terminals match the markings inside the compartment).
- ബാറ്ററി വാതിൽ അടച്ച് സ്ക്രൂ ശക്തമാക്കുക.

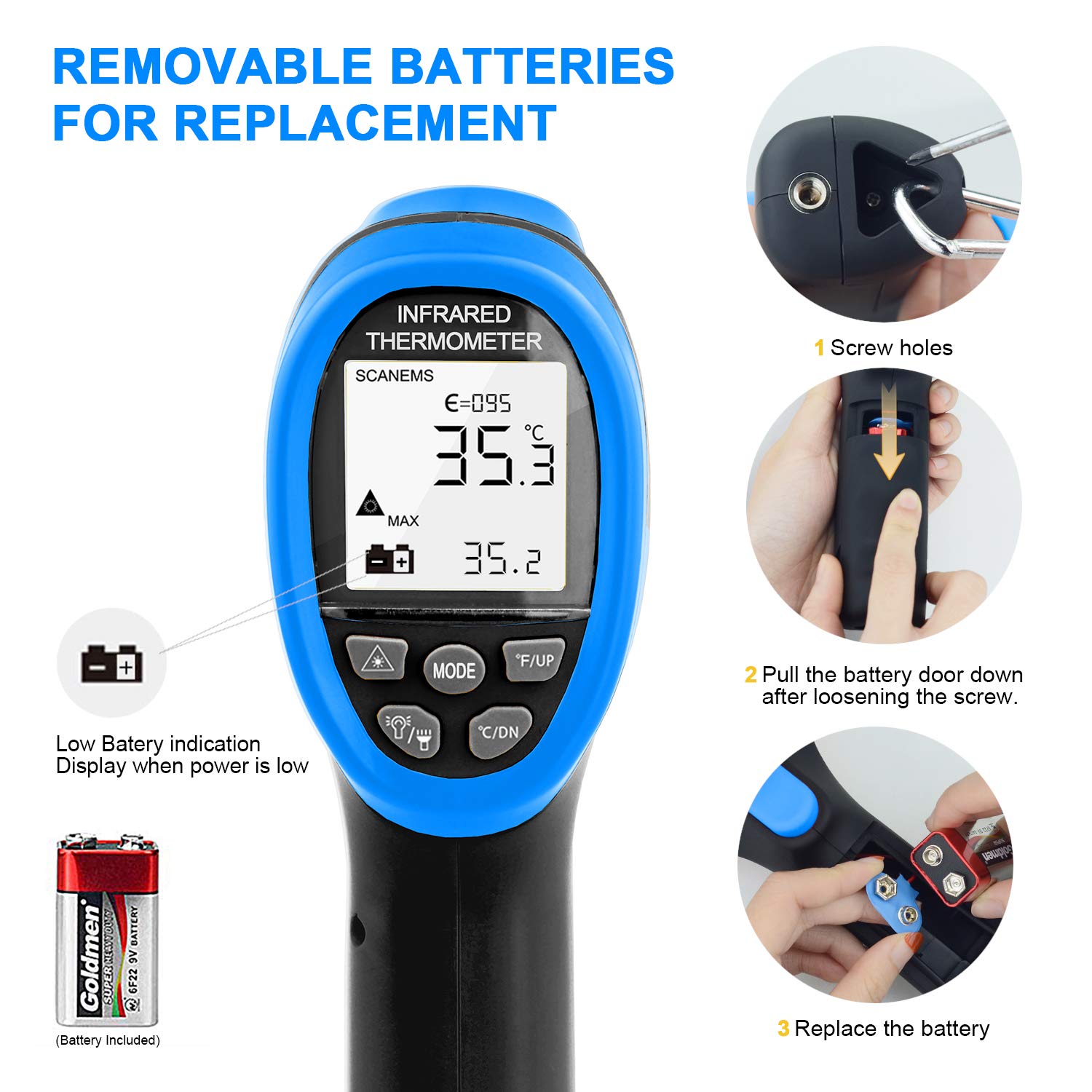

Figure 3: Steps for replacing the 9V battery.
A low battery indication will display on the screen when power is low, signaling that the battery needs replacement.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
5.1 അടിസ്ഥാന അളവ്
To take a temperature reading:
- Point the thermometer's laser at the target surface.
- Press and hold the trigger. The laser pointers will activate, indicating the measurement area.
- The temperature reading will appear on the LCD screen almost instantly (response time < 250ms).
- Release the trigger to hold the reading on the display (Data Hold function).
ചിത്രം 4: ഉദാample of using the thermometer to measure high temperatures.
5.2 ദൂരവും സ്ഥലവും തമ്മിലുള്ള അനുപാതം (D:S)
The AP-985B has a Distance to Spot Ratio (D:S) of 16:1. This means that at a distance of 16 units from the target, the measurement spot diameter will be 1 unit. For example, if you are 16 inches away from the target, the measurement area will be a 1-inch circle. To ensure accurate readings, the target area should be larger than the spot size.
Figure 5: Understanding the Distance to Spot Ratio (D:S).
5.3 എമിസിവിറ്റി ക്രമീകരണം
Emissivity (ε) is a measure of an object's ability to emit infrared energy. Different materials have different emissivity values. The AP-985B allows you to adjust the emissivity from 0.1 to 1.0 for more accurate readings on various surfaces. Refer to common emissivity tables for typical values of different materials. To adjust emissivity, press the 'SET' button and use the 'UP' and 'DOWN' buttons to change the value.
5.4 Mode Functions (MAX/MIN/AVG)
Press the 'MODE' button to cycle through different display modes:
- മാക്സ്: Displays the maximum temperature recorded during the current measurement session.
- മിനി: Displays the minimum temperature recorded during the current measurement session.
- എവിജി: Displays the average temperature recorded during the current measurement session.
5.5 Temperature Unit Selection (℃/℉)
To switch between Celsius (℃) and Fahrenheit (℉), press the '℃/℉' button.
5.6 High/Low Temperature Alarms
The AP-985B features high (HI) and low (LOW) temperature alarms. When the measured temperature exceeds the set high limit or falls below the set low limit, the device will emit an audible beep and display 'HI' or 'LOW' on the screen.
Figure 6: High and Low Temperature Alarm indications.
To set the alarm thresholds:
- Press the 'ALARM' button (or 'SET' then navigate to alarm settings).
- Use the 'UP' and 'DOWN' buttons to adjust the desired high or low temperature limit.
- Press 'ALARM' again to confirm and exit the setting mode.
6. പരിപാലനം
- വൃത്തിയാക്കൽ: Clean the lens and the device casinഗ്രാം വിത്ത് എ സോഫ്റ്റ്, ഡിamp cloth. Do not use abrasive cleaners or solvents. Ensure the lens is free of dust and debris for accurate readings.
- സംഭരണം: Store the thermometer in a dry, cool place, away from direct sunlight and extreme temperatures. If storing for an extended period, remove the battery.
- ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ: Replace the 9V battery when the low battery indicator appears on the display.
7. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| No display or weak display | ബാറ്ററി കുറവോ തെറ്റായ ബാറ്ററി ഇൻസ്റ്റാളേഷനോ. | ശരിയായ പോളാരിറ്റി ഉറപ്പാക്കിക്കൊണ്ട് 9V ബാറ്ററി മാറ്റിസ്ഥാപിക്കുക. |
| കൃത്യമല്ലാത്ത വായനകൾ | Incorrect emissivity setting, dirty lens, or target too small/far. | Adjust emissivity for the target material. Clean the lens. Ensure the target is larger than the measurement spot and within the D:S ratio. |
| ലേസർ പ്രവർത്തിക്കുന്നില്ല | Laser function disabled or fault. | Ensure the laser is enabled (if applicable via a button). If not, contact support. |
| അലാറം മുഴങ്ങുന്നില്ല | Alarm thresholds not set or alarm function disabled. | Set the high/low alarm thresholds as described in section 5.6. |
8 സ്പെസിഫിക്കേഷനുകൾ
| പരാമീറ്റർ | മൂല്യം |
|---|---|
| താപനില പരിധി | -50 ℃ മുതൽ 1360 ℃ വരെ (-58 ℉ മുതൽ 2480 ℉ വരെ) |
| കൃത്യത | ±3% of reading + 3℃ (-50℃ to 0℃); ±2% of reading + 2℃ (above 0℃) |
| സ്ഥലത്തു നിന്നുള്ള ദൂര അനുപാതം (D:S) | 16:1 |
| എമിസിവിറ്റി | 0.1 to 1.0 (Adjustable) |
| റെസലൂഷൻ | 0.1℃ or 0.1℉ (<1000℃); 1℃ or 1℉ (≥1000℃) |
| പ്രതികരണ സമയം | <250ms (95% response) |
| ആവർത്തനക്ഷമത | ±1% of reading or ±1℃ |
| വൈദ്യുതി വിതരണം | 1 x 9V (6F22) Battery |
| അളവുകൾ | 192 x 95 x 63 മിമി |
| ഭാരം | 160 ഗ്രാം (ബാറ്ററി ഇല്ലാതെ) |
| പ്രത്യേക സവിശേഷതകൾ | Automatic Shut-off, Backlight, Dual Laser, Data Hold, MAX/MIN/AVG, High/Low Alarm |
| ഉൾപ്പെടുത്തിയ ഘടകങ്ങൾ | Infrared Thermometer, 9V Battery, Protective Bag, User Manual, Small Screwdriver |
9. വാറൻ്റിയും പിന്തുണയും
AOPUTTRIVER offers a 2 വർഷത്തെ വാറൻ്റി ഒപ്പം ആജീവനാന്ത സാങ്കേതിക പിന്തുണ for this product. If you have any questions or require assistance, please contact AOPUTTRIVER customer service. They commit to responding and resolving your inquiries within 24 hours.
ചിത്രം 7: പാക്കേജിൽ ഉൾപ്പെടുത്തിയിരിക്കുന്ന ഉള്ളടക്കങ്ങൾ.
