1. ആമുഖം
വാങ്ങിയതിന് നന്ദി.asing the YARD FORCE 3m Cordless High Branch Electric Reciprocating Saw Light, model LS C21P-JP. This powerful and lightweight tool is designed for efficient cutting of high branches and bamboo. Featuring a 24V lithium-ion battery and high-quality Japanese blades, it offers extended reach and ease of use. Please read this manual thoroughly before operation to ensure safe and effective use of your new tool.
2 സുരക്ഷാ വിവരങ്ങൾ
പവർ ഉപകരണങ്ങൾ പ്രവർത്തിപ്പിക്കുമ്പോൾ എപ്പോഴും സുരക്ഷയ്ക്ക് മുൻഗണന നൽകുക. ഈ നിർദ്ദേശങ്ങൾ പാലിക്കുന്നതിൽ പരാജയപ്പെടുന്നത് ഗുരുതരമായ പരിക്കിനോ സ്വത്ത് നാശത്തിനോ കാരണമായേക്കാം.
- ബ്ലേഡ് സുരക്ഷ: Exercise extreme caution with the blade tips and edges. Blades are sharp and can cause severe cuts.
- നേത്ര സംരക്ഷണം: പറക്കുന്ന അവശിഷ്ടങ്ങളിൽ നിന്ന് നിങ്ങളുടെ കണ്ണുകളെ സംരക്ഷിക്കാൻ എപ്പോഴും സുരക്ഷാ ഗ്ലാസുകൾ ധരിക്കുക.
- കൈ സംരക്ഷണം: Wear sturdy work gloves to protect your hands during operation and blade handling.
- സ്ഥിരമായ അടിത്തറ: Ensure you have stable footing and balance before and during operation. Avoid overreaching.
- ജോലിസ്ഥലം വൃത്തിയാക്കുക: Keep the work area clear of bystanders, children, and pets. Remove any obstacles that could cause you to trip.
- ശരിയായ ഉപയോഗം: This product is an electric reciprocating saw for branches and bamboo. It is അല്ല a chainsaw or high-branch chainsaw. Do not attempt to cut materials beyond its intended capacity.
- ബാറ്ററി കൈകാര്യം ചെയ്യൽ: Use only the specified 24V lithium-ion battery and charger. Do not expose the battery to water or extreme temperatures.
- W-Switch Safety: The tool is equipped with a W-switch for accidental activation prevention. Always engage the safety switch when not actively cutting.
- ഭാരം വിതരണം: Be aware of the tool's weight, especially when fully extended. The head unit weighs approximately 1kg, contributing to the overall weight of 2.6kg.
- Soft Branches: Cutting soft, flexible branches may be difficult due to the reciprocating blade action.

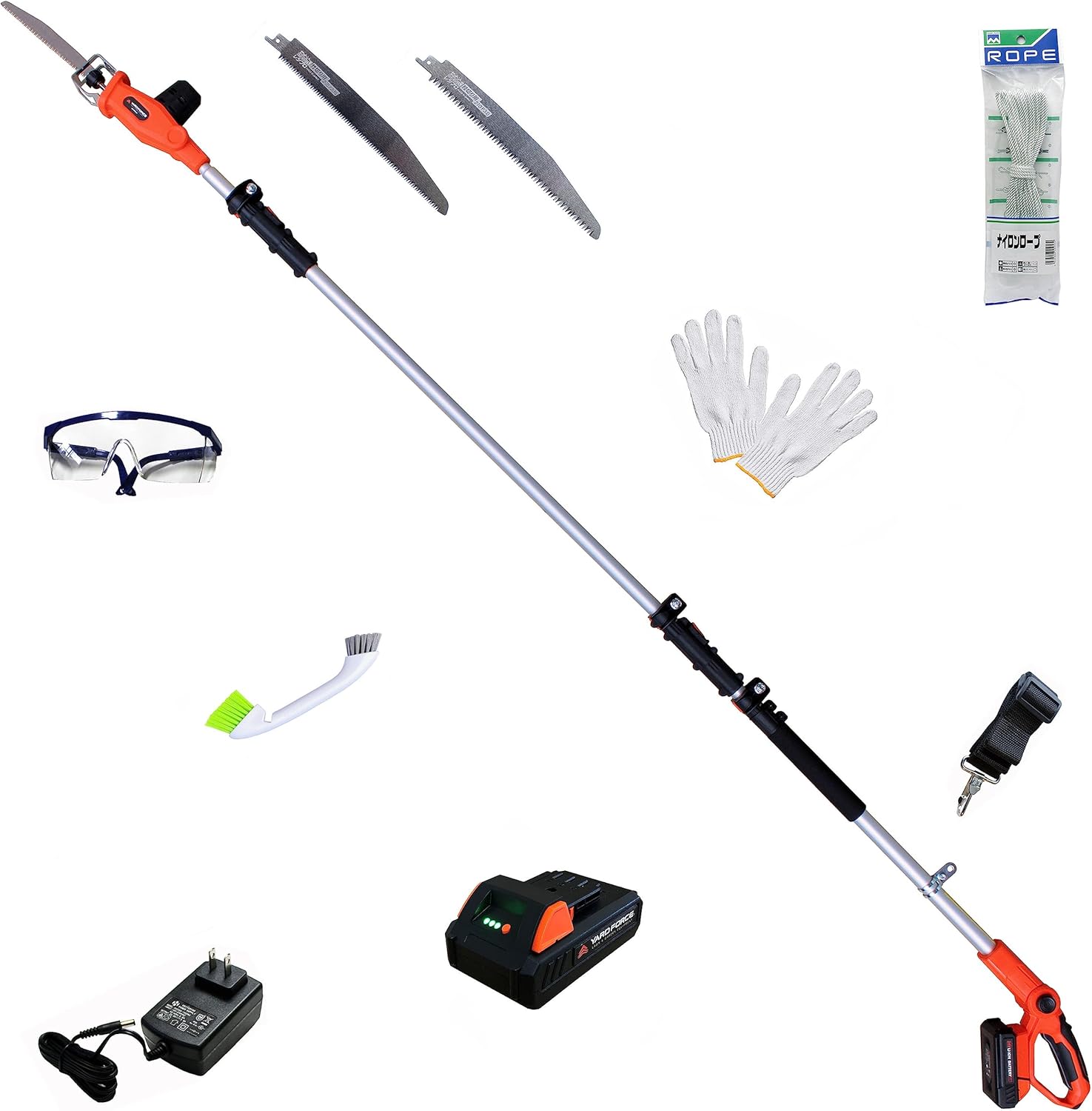

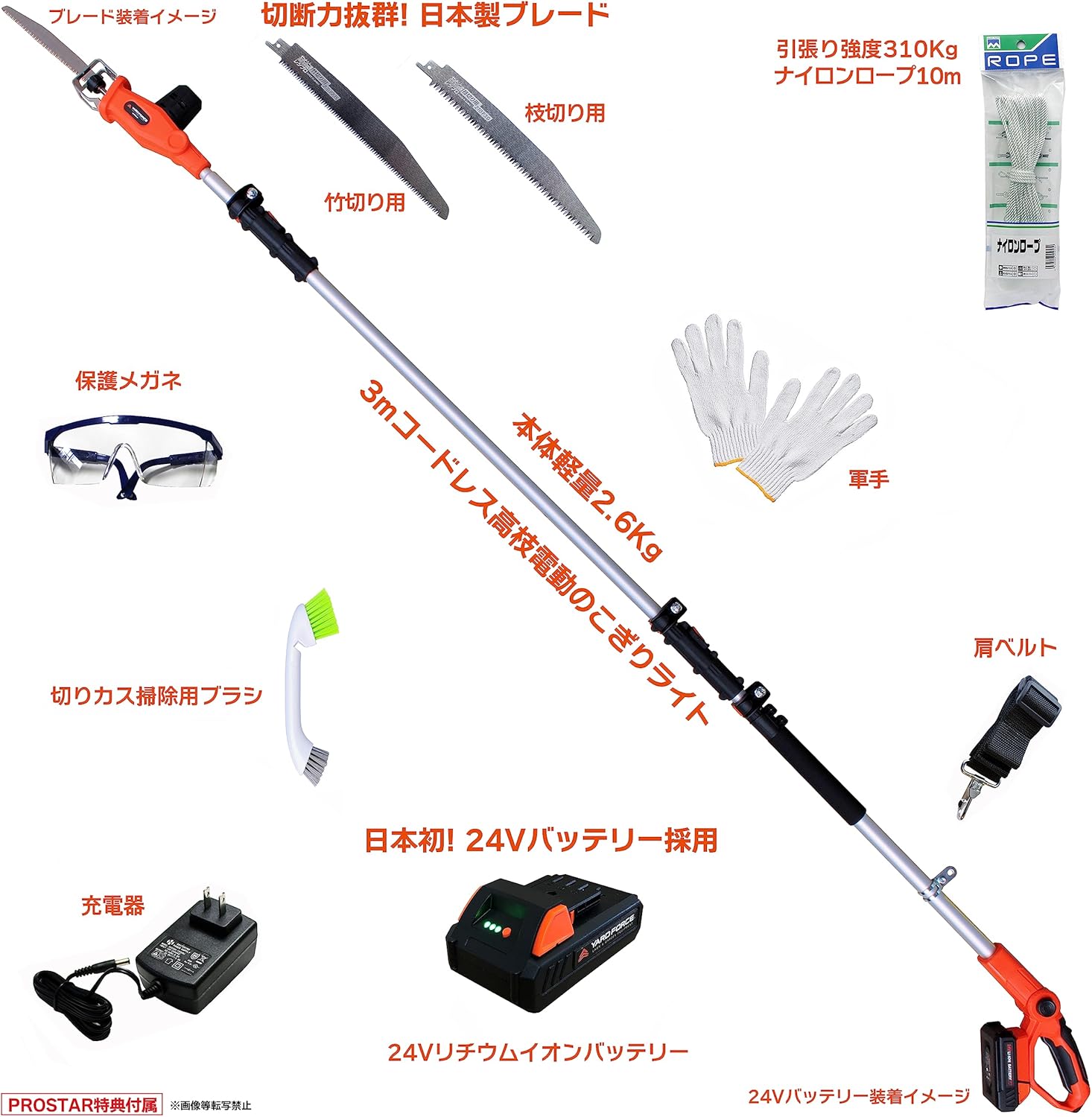

3. പാക്കേജ് ഉള്ളടക്കം
നിങ്ങളുടെ പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:
- Main Unit (Electric Reciprocating Saw)
- 24V Lithium-Ion Battery (with remaining charge indicator)
- ബാറ്ററി ചാർജർ
- സുരക്ഷാ കണ്ണടകൾ
- ഷോൾഡർ ബെൽറ്റ്
- Standard Blade (for branch cutting, Made in Japan)
- PROSTAR Special Blade (for bamboo cutting, Made in Japan)
- വർക്ക് ഗ്ലൗസ്
- Cleaning Brush (double-ended: hard & soft)
- Binding Nylon Rope (10m, tensile strength approx. 310kg)
4. സജ്ജീകരണം
Follow these steps to prepare your YARD FORCE electric saw for use:
- ബാറ്ററി ചാർജ് ചെയ്യുക: Connect the charger to a power outlet and insert the 24V lithium-ion battery. A full charge takes approximately 80 minutes. The battery has an indicator lamp to show remaining charge.
- ബ്ലേഡ് അറ്റാച്ചുചെയ്യുക: Select the appropriate blade (branch cutting or bamboo cutting). Insert the blade into the saw head until it clicks into place. No tools are required for blade attachment. Ensure the blade is securely fastened before use.
- ബാറ്ററി ഇൻസ്റ്റാൾ ചെയ്യുക: Slide the charged battery into the battery slot on the main unit until it locks.
- Attach Shoulder Belt: Connect the shoulder belt to the designated attachment points on the saw for improved balance and reduced fatigue during extended use.
- തൂണിന്റെ നീളം ക്രമീകരിക്കുക: The pole can be extended from approximately 162cm to 305cm. Unlock the extension lock bar, adjust to the desired length, and securely lock it in place.
- Adjust Handle Angle: The operating handle can be adjusted to three different angles for comfortable use. Press the angle adjustment button and set the desired angle.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
പ്രവർത്തിക്കുന്നതിന് മുമ്പ്, സുരക്ഷാ വിവരങ്ങൾ വായിച്ച് മനസ്സിലാക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- പവർ ഓൺ: To start the saw, press the W-switch (safety switch) and then pull the trigger switch. Release the trigger to stop the saw.
- കട്ടിംഗ് ടെക്നിക്:
- Position the saw so the blade makes contact with the branch at a suitable angle.
- Allow the saw to reach full speed before engaging the blade with the material.
- Apply steady, moderate pressure. Do not force the blade through the material. Let the saw do the work.
- For thicker branches (up to 15cm diameter), make relief cuts if necessary to prevent pinching.
- Be aware that cutting very soft or flexible branches may be challenging due to the reciprocating action.
- Working at Height: When cutting high branches, maintain a safe distance from the cutting area. Use the binding nylon rope to control the fall direction of cut branches if needed.
- ബാറ്ററി ലൈഫ്: A fully charged battery provides approximately 35 minutes of continuous operation (under no-load conditions). Monitor the battery indicator and recharge as needed.
6. പരിപാലനം
പതിവ് അറ്റകുറ്റപ്പണികൾ മികച്ച പ്രകടനം ഉറപ്പാക്കുകയും നിങ്ങളുടെ ഉപകരണത്തിന്റെ ആയുസ്സ് വർദ്ധിപ്പിക്കുകയും ചെയ്യുന്നു.
- ബ്ലേഡ് ക്ലീനിംഗ്: After each use, remove the blade and use the provided cleaning brush to remove sawdust, sap, and debris. Clean both the blade and the blade attachment area on the saw head.
- ബ്ലേഡ് മാറ്റിസ്ഥാപിക്കൽ: Replace blades when they become dull or damaged. Always use genuine YARD FORCE replacement blades.
- പൊതുവായ ശുചീകരണം: Wipe down the main unit with a dry or slightly damp cloth. Do not use harsh chemicals or immerse the tool in water.
- സംഭരണം: Store the tool, battery, and charger in a dry, secure place, out of reach of children. Remove the battery from the tool before storage.
7. പ്രശ്നപരിഹാരം
If you encounter issues with your YARD FORCE electric saw, try the following:
- ഉപകരണം ആരംഭിക്കുന്നില്ല:
- ബാറ്ററി പൂർണ്ണമായും ചാർജ്ജ് ചെയ്തിട്ടുണ്ടെന്നും ശരിയായി ചേർത്തിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
- Check that the W-switch (safety switch) is disengaged before pulling the trigger.
- മോശം കട്ടിംഗ് പ്രകടനം:
- Check if the blade is dull or damaged. Replace if necessary.
- Ensure the correct blade type is used for the material (branch vs. bamboo).
- Verify that the blade is securely attached.
- അമിതമായ വൈബ്രേഷൻ:
- Check for loose components or a damaged blade.
- Ensure the pole extension is securely locked.
പ്രശ്നങ്ങൾ നിലനിൽക്കുകയാണെങ്കിൽ, സഹായത്തിനായി ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുക.
8 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| മോഡൽ | LS C21P-JP |
| ബ്രാൻഡ് | യാർഡ് ഫോഴ്സ് |
| പവർ ഉറവിടം | ബാറ്ററി പവർ |
| ബാറ്ററി തരം | 24V ലിഥിയം-അയൺ |
| ചാർജിംഗ് സമയം | ഏകദേശം 80 മിനിറ്റ് (വേഗത്തിലുള്ള ചാർജ്) |
| തുടർച്ചയായ പ്രവർത്തന സമയം | ഏകദേശം 35 മിനിറ്റ് (ലോഡ് ഇല്ലാതെ) |
| പരമാവധി. കട്ടിംഗ് വ്യാസം | 15 സെ.മീ |
| സ്ട്രോക്ക് ദൈർഘ്യം | 20 മി.മീ |
| Stroke Count | 0-2700 തവണ/മിനിറ്റ് |
| Product Dimensions (min. length) | Approx. 162 cm (Length) |
| Product Dimensions (max. length) | Approx. 305 cm (Length) |
| ഭാരം (പ്രധാന യൂണിറ്റ്) | ഏകദേശം 2.2 കിലോ |
| Weight (Battery) | ഏകദേശം 0.4 കിലോ |
| ആകെ ഭാരം | ഏകദേശം 2.6 കിലോ |
| മെറ്റീരിയലുകൾ | റെസിൻ, അലുമിനിയം, സ്റ്റീൽ മുതലായവ. |
| ബ്ലേഡ് മെറ്റീരിയൽ | അലോയ് സ്റ്റീൽ |
| ശുപാർശ ചെയ്യുന്ന ഉപയോഗം | മരം |
9. വാറൻ്റിയും പിന്തുണയും
Your YARD FORCE 3m Cordless High Branch Electric Reciprocating Saw Light (main unit) is covered by a 1 വർഷത്തെ വാറൻ്റി from the date of purchase. Please retain your instruction manual, which also serves as your warranty card, in a safe place.
Please note that the PROSTAR special accessories (Japanese-made bamboo cutting blade, gloves, cleaning brush, binding nylon rope) are not covered under this warranty.
For warranty claims, technical support, or inquiries, please refer to the contact information provided with your purchase documentation or contact the seller directly.
