ഉൽപ്പന്നം കഴിഞ്ഞുview
The ORIVISION UCH602 Video Capture Card is a compact device designed for capturing HDMI video and audio signals. It supports a maximum input resolution of 4K and outputs at a maximum resolution of 1080P. This device facilitates live streaming, broadcasting, and video conferencing by allowing connection of various HDMI sources, such as DSLR cameras, camcorders, game consoles (PS3/PS4/Xbox One/Switch), and other HDMI devices, to a PC or Mac.
Image: The ORIVISION UCH602 Video Capture Card, a small black rectangular device with HDMI input and USB output ports.
പ്രധാന സവിശേഷതകൾ:
- Full HD 1080P Output: Supports input resolutions up to 4K and outputs at a maximum resolution of 1080P.
- വിശാലമായ അനുയോജ്യത: Compatible with most acquisition software, including VLC, OBS, and Amcap. Supports Windows, Android, and MacOS operating systems.
- പ്ലഗ് ആൻഡ് പ്ലേ: Requires no driver installation for operation, offering ease of use for quick setup and immediate recording or streaming.
- തത്സമയ ഫീഡ്ബാക്ക്: Enables real-time monitoring and production within preferred software tools.
- HDMI ലൂപ്പ് ഔട്ട്: Features an HDMI loop out port for simultaneous display on a monitor while capturing.
സജ്ജീകരണ നിർദ്ദേശങ്ങൾ
Follow these steps to set up your ORIVISION UCH602 Video Capture Card:
- HDMI ഉറവിടം ബന്ധിപ്പിക്കുക: Connect your HDMI source device (e.g., game console, camera, camcorder) to the "Input" port of the capture card using an HDMI cable.
- കമ്പ്യൂട്ടറുമായി ബന്ധിപ്പിക്കുക: Connect the USB 2.0 output of the capture card to a USB port on your computer (PC or Mac) using the provided USB cable.
- Connect HDMI Loop Out (Optional): If you wish to monitor your video feed on a separate display, connect an HDMI cable from the "Output" port of the capture card to your monitor.
- പവർ കണക്ഷൻ (ഓപ്ഷണൽ): For stable operation, especially with certain devices or extended use, connect the DC/5V port to a 5V power source using the micro USB cable.
- സോഫ്റ്റ്വെയർ സജ്ജീകരണം: Open your preferred video acquisition software (e.g., OBS Studio, VLC, Amcap) on your computer. Select the ORIVISION UCH602 as your video input device within the software settings.
Image: A diagram illustrating the connection setup for the video capture card, showing HDMI input from various sources, USB 2.0 connection to PC/laptop/phone, and HDMI loop out to a display.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The UCH602 is designed for plug-and-play operation, requiring no driver installation on most Windows, Android, and MacOS systems. Once connected, your computer should recognize the device as a webcam or video input source.
- സോഫ്റ്റ്വെയർ തിരഞ്ഞെടുപ്പ്: Launch your chosen video capture or streaming software (e.g., OBS Studio, VLC, Amcap).
- ഉപകരണ തിരഞ്ഞെടുപ്പ്: In the software's settings or source selection menu, choose "USB Video" or "ORIVISION UCH602" as your video input device.
- ഓഡിയോ കോൺഫിഗറേഷൻ: Ensure the correct audio input is selected within your software. The capture card typically provides audio alongside the video signal.
- റെസല്യൂഷനും ഫ്രെയിം റേറ്റും: Configure your desired output resolution (up to 1080P) and frame rate (up to 60fps under optimal PC conditions) within the software.
- സ്ട്രീമിംഗ്/റെക്കോർഡിംഗ് ആരംഭിക്കുക: Begin your live stream, broadcast, or recording session through your software.

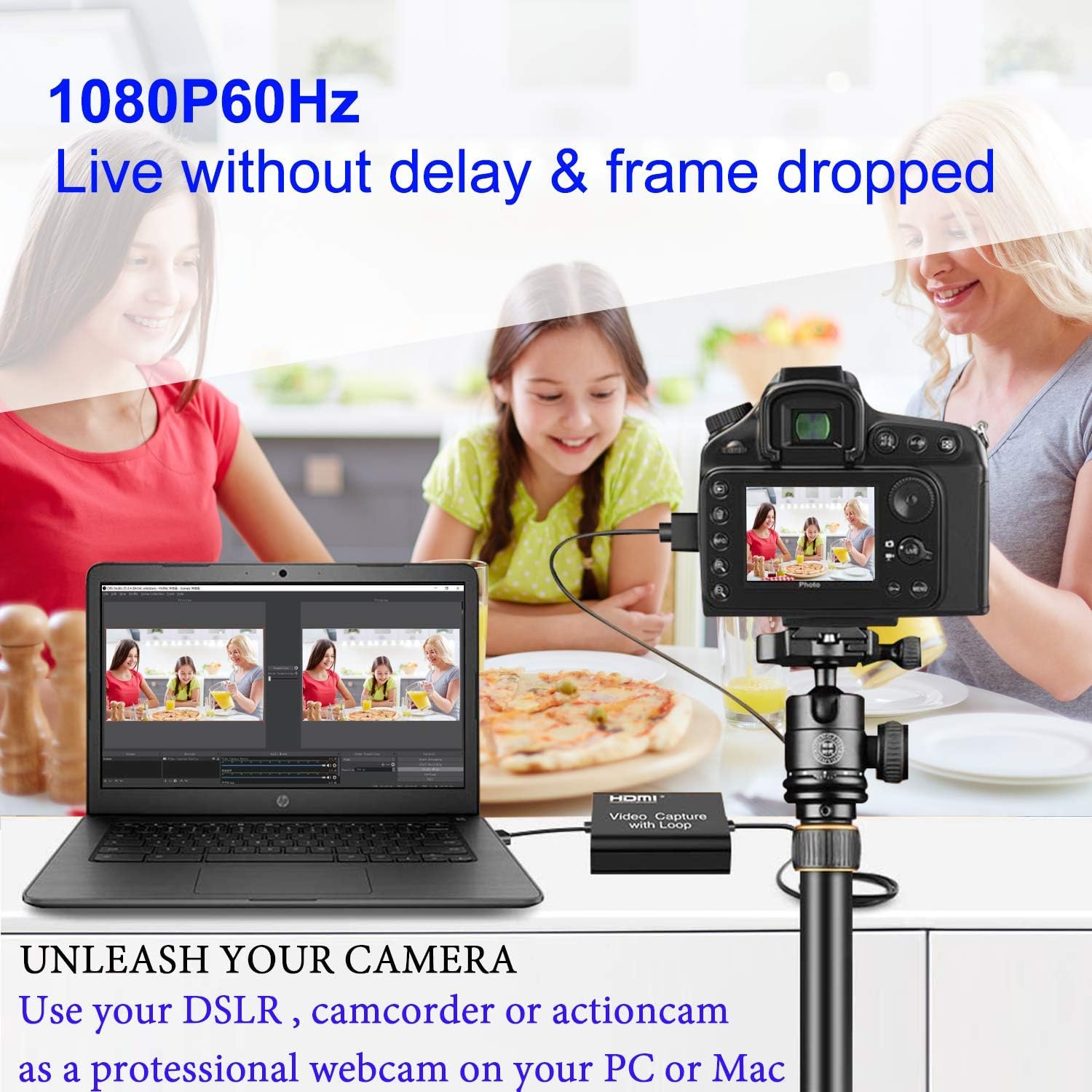

Image: A DSLR camera connected to a laptop via the ORIVISION UCH602 Video Capture Card, demonstrating its use for live video feeds.
മെയിൻ്റനൻസ്
To ensure the longevity and optimal performance of your ORIVISION UCH602 Video Capture Card, consider the following maintenance tips:
- സംഭരണം: നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും കടുത്ത താപനിലയിൽ നിന്നും മാറി തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് ഉപകരണം സൂക്ഷിക്കുക.
- വൃത്തിയാക്കൽ: ഉപകരണത്തിന്റെ പുറംഭാഗം വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. ദ്രാവക ക്ലീനറുകളോ ഉരച്ചിലുകളുള്ള വസ്തുക്കളോ ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.
- കൈകാര്യം ചെയ്യൽ: Handle the capture card and its cables with care to prevent damage to ports or internal components. Avoid bending cables sharply.
- വെൻ്റിലേഷൻ: അമിതമായി ചൂടാകുന്നത് തടയാൻ, പ്രവർത്തന സമയത്ത് ഉപകരണത്തിന് മതിയായ വായുസഞ്ചാരം ഉണ്ടെന്ന് ഉറപ്പാക്കുക.
ട്രബിൾഷൂട്ടിംഗ്
If you encounter issues with your ORIVISION UCH602 Video Capture Card, refer to the following common problems and solutions:
- വീഡിയോ/ഓഡിയോ ഔട്ട്പുട്ട് ഇല്ല:
- എല്ലാ HDMI, USB കേബിളുകളും സുരക്ഷിതമായി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- Verify that the capture card is selected as the input device in your software.
- Check the resolution and refresh rate settings of your source device; ensure they are compatible with the capture card's capabilities (max 4K input, max 1080P output).
- Try connecting the optional 5V power supply to the DC/5V port for stable power.
- FPS Cannot Reach 60fps:
While the device generally supports 30fps, it can reach a maximum of 60fps under specific PC circumstances. Please verify your computer's hardware configuration:
- സിപിയു: PC i5-3400 or above; Notebook i7-3537U 2.0GHZ or above.
- ഗ്രാഫിക്സ് കാർഡ്: PC NVIDIA GT630 or above; Notebook NVIDIA GT735M or above.
- റാം: 4G RAM.
If your system meets these requirements and you still experience issues, ensure your software settings are correctly configured for 60fps output.
- ഉപകരണം തിരിച്ചറിയാത്ത സോഫ്റ്റ്വെയർ:
- Try restarting your computer and the capture software.
- നിങ്ങളുടെ ഓപ്പറേറ്റിംഗ് സിസ്റ്റം കാലികമാണെന്ന് ഉറപ്പാക്കുക.
- Test with different USB ports on your computer.
സ്പെസിഫിക്കേഷനുകൾ
Detailed specifications for the ORIVISION UCH602 Video Capture Card:
Image: A table detailing the technical specifications of the capture card, including resolution, video format, audio format, and dimensions.
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| ബ്രാൻഡ് | ഒറിവിഷൻ |
| മോഡൽ | UCH602 Video Capture Card with Loop Out |
| ഇനം മോഡൽ നമ്പർ | HDMI video capture with loop |
| ഹാർഡ്വെയർ ഇന്റർഫേസ് | USB |
| പരമാവധി ഇൻപുട്ട് റെസല്യൂഷൻ | 4K |
| പരമാവധി ഔട്ട്പുട്ട് റെസല്യൂഷൻ | 1080P |
| പിന്തുണയ്ക്കുന്ന വീഡിയോ ഫോർമാറ്റ് | 8/10/12bit Deep color, YUV/JPEG |
| പിന്തുണയ്ക്കുന്ന ഓഡിയോ ഫോർമാറ്റ് | എൽ-പിസിഎം |
| ഇൻപുട്ട് കേബിൾ ദൂരം | ≤15m, AWG26 HDMI സ്റ്റാൻഡേർഡ് കേബിൾ |
| പരമാവധി വർക്കിംഗ് കറന്റ് | 0.7A/5VDC |
| പ്രവർത്തന താപനില | -10 മുതൽ +55 ഡിഗ്രി സെൽഷ്യസ് വരെ |
| അളവുകൾ (L x W x H) | 2.32 x 2.2 x 0.74 ഇഞ്ച് (59 x 56 x 19 മിമി) |
| ഇനത്തിൻ്റെ ഭാരം | 2.39 ഔൺസ് (52 ഗ്രാം) |
| ഹാർഡ്വെയർ പ്ലാറ്റ്ഫോം | മാക് പിസി |
| ഓപ്പറേറ്റിംഗ് സിസ്റ്റം പിന്തുണ | Windows, Android, MacOS |
| ശുപാർശ ചെയ്യുന്ന ഉപയോഗങ്ങൾ | വീഡിയോ റെക്കോർഡിംഗ് |
ബോക്സിൽ എന്താണുള്ളത്
The ORIVISION UCH602 Video Capture Card package includes:
- 1 x UCH602 Video Capture Card
- 1 x ഉപയോക്തൃ മാനുവൽ
- 1 x USB Cable (Male to Male)
- 1 x Micro USB Cable (for power)
Image: The contents of the product package, including the capture card, user manual, and connecting cables.
വാറൻ്റിയും പിന്തുണയും
ORIVISION is committed to providing quality products and customer satisfaction. For any questions regarding setup, operation, or troubleshooting, please contact our support team. We are dedicated to offering assistance to the best of our ability.
While this model is suitable for general use, for professional or high-quality needs, consider ORIVISION Model No. ZY-UCH201.
For detailed warranty information, please refer to the official ORIVISION webസൈറ്റ് അല്ലെങ്കിൽ ഉപഭോക്തൃ സേവനവുമായി നേരിട്ട് ബന്ധപ്പെടുക.
