ഹ്യൂഗോലോഗ് ഇലക്ട്രോണിക് കീപാഡ് ഡെഡ്ബോൾട്ട് ലോക്ക് ഉപയോക്തൃ മാനുവൽ

1. ആമുഖം

This manual provides detailed instructions for the installation, operation, and maintenance of your Hugolog Electronic Keypad Deadbolt Lock. Please read this manual thoroughly before installation and use to ensure proper function and security.

ചിത്രം 1.1: മുന്നിലും പിന്നിലും view of the Hugolog Electronic Keypad Deadbolt Lock.

2 പ്രധാന സവിശേഷതകൾ

• High Security Material: Constructed from high-hardness aluminum alloy, offering anti-collision and anti-smashing properties. FCC SDOC certified for enhanced safety.
• എളുപ്പമുള്ള ഇൻസ്റ്റാളേഷൻ: Designed for simple installation with a screwdriver, suitable for door thicknesses of 35-50mm and standard door hole diameters (38/54mm). Adjustable bolt side distance (60mm/70mm).
• കീപാഡ് സുരക്ഷ: Features a keypad that locks for three minutes after ten consecutive incorrect PIN code attempts. Buttons are rated for 250,000 presses with clear visibility.
• നില സൂചകങ്ങൾ: Provides low battery alerts (below 20%) and features backlit keys for visibility in low-light conditions.
• വാട്ടർപ്രൂഫ് ഡിസൈൻ: IP54 waterproof rating allows for daily outdoor use, though not recommended for severe external environments.
• കീലെസ്സ് സൗകര്യം: Offers motorized auto-locking and supports up to 20 user PIN codes.
• Password Privacy Protection: Includes an anti-peep virtual PIN code feature to safeguard against unauthorized viewing of your code.

ചിത്രം 2.1: കഴിഞ്ഞുview of Assure Lock features.

Image 2.2: Backlit keypad and battery compartment.

3. പാക്കേജ് ഉള്ളടക്കം

ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ഘടകങ്ങളും നിലവിലുണ്ടെന്ന് ഉറപ്പാക്കുക:

1. എക്സ്റ്റീരിയർ അസംബ്ലി (കീപാഡ്)
2. Interior Assembly (Thumb Turn)
3. ഡെഡ്ബോൾട്ട് ലാച്ച്
4. മൗണ്ടിംഗ് പ്ലേറ്റ്
5. സ്ട്രൈക്ക് പ്ലേറ്റ്
6. ബലപ്പെടുത്തൽ പ്ലേറ്റ്
7. ബാക്കപ്പ് കീകൾ (2)
8. മൗണ്ടിംഗ് സ്ക്രൂകൾ (വിവിധ വലുപ്പങ്ങൾ)
9. റൊട്ടേഷൻ ഷാഫ്റ്റ്
10. Installation Guide & Template

Note: Batteries are not included. 4 AA alkaline batteries are required.

4. ഇൻസ്റ്റാളേഷൻ ഗൈഡ്

Before you begin, ensure your door is prepared according to the provided template for drilling if necessary. The lock is suitable for door thicknesses of 35-50mm, door hole diameters of 38/54mm, and an adjustable bolt side distance of 60mm/70mm.

4.1 പ്രീ-ഇൻസ്റ്റലേഷൻ പരിശോധന

Watch this video for important information before starting the installation process:

4.2 ഘട്ടം ഘട്ടമായുള്ള ഇൻസ്റ്റാളേഷൻ

For a detailed visual guide on installation and product composition, refer to the video below:

1. ഡെഡ്ബോൾട്ട് ലാച്ച് ഇൻസ്റ്റാൾ ചെയ്യുക: Insert the deadbolt latch into the door edge. Ensure the bolt is in the retracted (unlocked) position. Be careful about the direction of the bolt. Secure with two screws.
2. Attach Exterior Assembly: Pass the cable from the exterior assembly through the door hole under the bolt. Ensure the tailpiece is kept in a horizontal position.
3. മൗണ്ടിംഗ് പ്ലേറ്റ് ഇൻസ്റ്റാൾ ചെയ്യുക: Place the mounting plate over the exterior assembly, ensuring the cable and tailpiece pass through the correct openings. Secure the mounting plate to the exterior assembly with screws. Make sure the exterior assembly is vertically aligned.
4. ഇന്റീരിയർ അസംബ്ലി ഇൻസ്റ്റാൾ ചെയ്യുക: Place the rotation shaft in the hole of the interior assembly. Attach the cable assembly to the interior assembly PCB. Ensure the thumb turn is vertical. Install the interior assembly onto the inside mounting plate. Secure using screws through the interior assembly onto the mounting plate.
5. ടെസ്റ്റ് ഓപ്പറേഷൻ: Test if the deadbolt works smoothly by turning the thumb turn and using the backup key.
6. ബാറ്ററികൾ ചേർക്കുക: Keep your lock in the "unlock" status. Insert 3 AA batteries into the battery pack. Keep holding the reset button with a clip, then insert the last battery and continue holding the reset button for another 3 seconds. If reset is successful, the latch bolt will extend on its own to learn the orientation of the door. Install the battery cover.

5. ഓപ്പറേഷൻ

5.1 Default Master PIN Code

The default Master PIN Code is 12345678. It is highly recommended to change this code immediately after installation for security purposes.

Image 5.1: Choose between code or key for entry.

5.2 Changing the Master PIN Code

To change the Master PIN Code, follow these steps:

1. Enter Master Mode: Press ** + [Master PIN Code] + #. Wait for 2 green lights and 2 beeps.
2. 1 അമർത്തുക.
3. Enter New Master PIN Code: Enter your new Master PIN Code (4-10 digits) + #. Wait for 2 green lights and 2 beeps.
4. Confirm New Master PIN Code: Enter the same new Master PIN Code + #. Wait for 2 green lights and 2 beeps. Success.

For a visual demonstration, please watch this video:

5.3 Adding User PIN Codes

You can add up to 20 user PIN codes. To add a user PIN code:

1. Enter Master Mode: Press ** + [Master PIN Code] + #. Wait for 2 green lights and 2 beeps.
2. 2 അമർത്തുക.
3. Enter New User PIN Code: Enter your new User PIN Code (4-10 digits) + #. Wait for 2 green lights and 2 beeps.
4. Confirm New User PIN Code: Enter the same new User PIN Code + #. Wait for 2 green lights and 2 beeps. Success.

For a visual demonstration, please watch this video:

5.4 അൺലോക്ക് ചെയ്യലും ലോക്കിംഗും

• അൺലോക്ക് ചെയ്യാൻ: Enter a valid User PIN Code or Master PIN Code, then press #. The deadbolt will retract.
• ലോക്ക് ചെയ്യാൻ: Press any key on the keypad for 2 seconds, or use the thumb turn from the inside.
• യാന്ത്രിക റീ-ലോക്ക്: In Auto Re-lock mode, the bolt will extend automatically 30 seconds after unlocking.

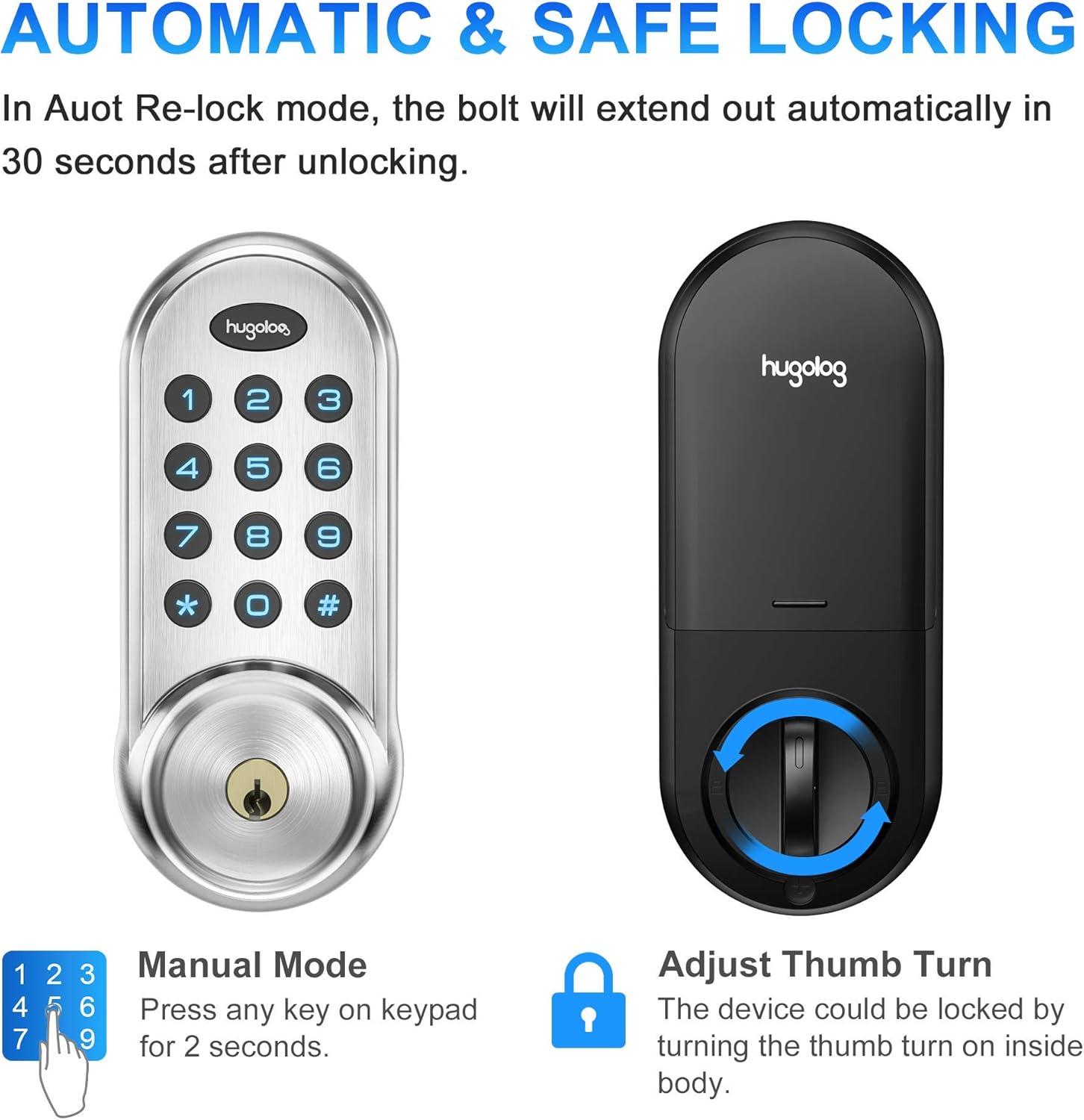

Image 5.4: Automatic and manual locking options.

5.5 Password Privacy Protection (Anti-Peep)

To prevent others from guessing your code, you can enter random digits before or after your actual PIN code. The lock will still recognize the correct sequence within the longer entry.

Image 5.5: Anti-peep virtual PIN code for enhanced security.

6. പരിപാലനം

6.1 ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ

The lock will provide a continuous red flash on the keypad when the battery level is low (below 20%). Replace all four AA alkaline batteries promptly to ensure continuous operation.

6.2 വൃത്തിയാക്കൽ

മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിച്ച് കീപാഡും ലോക്ക് ബോഡിയും വൃത്തിയാക്കുക. ഫിനിഷിനോ ഇലക്ട്രോണിക് ഘടകങ്ങൾക്കോ ​​കേടുവരുത്തുന്ന അബ്രാസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.

7. പ്രശ്‌നപരിഹാരം

• ലോക്ക് ജാംഡ്: If the deadbolt jams, the lock will alternate beeping about every 2 seconds with a long beep sound. This often indicates an installation issue where the bolt is not moving freely. Ensure the door frame and strike plate are properly aligned and the bolt can extend and retract without obstruction.
• Keypad Lockdown: If 10 consecutive incorrect PIN code attempts are made, the keypad will be locked down for 3 minutes. During this time, all keypad operations will be restricted. You can disable the lockdown by unlocking the door with a mechanical key or by using the thumb turn from the inside.
• കുറഞ്ഞ ബാറ്ററി സൂചന: When the panel is woken up, red flashes continuously, indicating that the battery is low. Replace batteries immediately.
• No Response from Keypad: Check battery installation and ensure batteries are fresh. If the issue persists, perform a factory reset.

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറൻ്റിയും പിന്തുണയും

For warranty information and customer support, please refer to the documentation included with your product or visit the official Hugolog website. Contact information for technical assistance is typically provided in the product packaging.
