1. ആമുഖം
This manual provides detailed instructions for the setup, operation, and maintenance of your BenQ TH685i 1080P Full HD Gaming Projector. Please read this manual thoroughly before using the projector to ensure proper and safe operation. The BenQ TH685i is designed to deliver an immersive gaming and entertainment experience with its 1080p HDR graphics, 3500 ANSI lumens brightness, low input lag, and integrated Android TV.
2. പാക്കേജ് ഉള്ളടക്കം
Verify that all items listed below are included in your package. If any items are missing or damaged, please contact your dealer immediately.
- BenQ TH685i Projector
- പവർ കോർഡ്
- ബാറ്ററികളുള്ള റിമോട്ട് കൺട്രോൾ
- Android TV Dongle (QS01)
- ദ്രുത ആരംഭ ഗൈഡ്
- വാറൻ്റി കാർഡ്
Image: BenQ TH685i Projector, power cord, and remote control. The power cord is a standard black three-prong cable. The remote control is white with various buttons for power, menu, source, navigation, and volume.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
3.1 മുന്നിലും മുകളിലും View

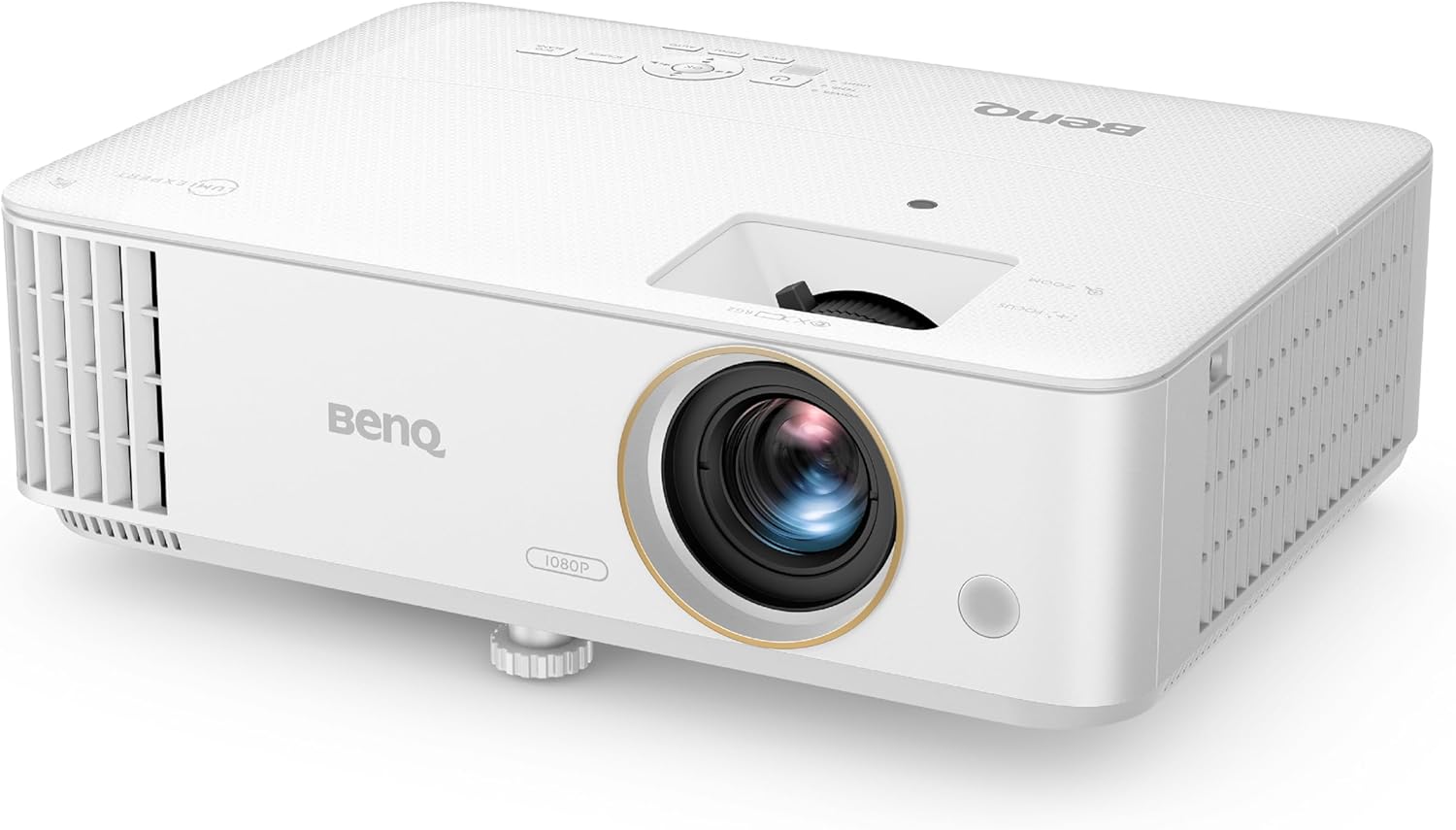

ചിത്രം: മുന്നിലും മുകളിലും view of the BenQ TH685i projector. The lens is prominently featured on the front, with ventilation grilles on the left side. Control buttons are visible on the top panel.
- ലെൻസ്: ചിത്രം സ്ക്രീനിലേക്ക് പ്രൊജക്റ്റ് ചെയ്യുന്നു.
- ഫോക്കസ് റിംഗ്: ചിത്രത്തിന്റെ വ്യക്തത ക്രമീകരിക്കുന്നു.
- സൂം റിംഗ്: ചിത്രത്തിന്റെ വലുപ്പം ക്രമീകരിക്കുന്നു.
- നിയന്ത്രണ പാനൽ: Buttons for basic projector functions.
- വെന്റിലേഷൻ ഗ്രില്ലുകൾ: For air intake and exhaust to prevent overheating.
- ക്രമീകരിക്കാവുന്ന പാദങ്ങൾ: For adjusting projection angle.
3.2 പിൻ പാനലും കണക്ഷനുകളും
Image: Rear panel of the BenQ TH685i projector. This view displays the various input and output ports, including HDMI, USB, Audio In/Out, and RS232.
- HDMI 1 (HDCP 2.2): Connects to HDMI-enabled devices (e.g., game consoles, Blu-ray players).
- HDMI 2 (HDCP 2.2): Connects to HDMI-enabled devices.
- USB Type-A (1.5A): For power supply to the Android TV dongle or other USB devices.
- ഓഡിയോ ഇൻ/ഔട്ട്: 3.5mm jacks for audio input or output to external speakers.
- RS232 IN: For projector control via a serial connection.
- പവർ ഇൻലെറ്റ്: പവർ കോർഡ് ബന്ധിപ്പിക്കുന്നു.
3.3 പ്രധാന സവിശേഷതകൾ
- 1080P Full HD & 4K HDR Support: Delivers crisp, detailed images.
- 3500 ANSI ല്യൂമെൻസ്: Bright display suitable for various lighting conditions.
- 120Hz Refresh Rate & 8.3ms Low Latency: Optimized for smooth gaming.
- മെച്ചപ്പെടുത്തിയ ഗെയിം മോഡ്: Fine-tunes audio and visuals for gaming.
- ആൻഡ്രോയിഡ് ടിവി: Integrated smart TV platform for streaming and apps.
- 1.3X Big Zoom: Flexible installation and image sizing.
Image: Infographic highlighting key features: 1080p HDR, 8.3ms response time, Game Mode, Game Sound Mode, 15,000 hours lamp life, 3500 lumens, 95% Rec.709 color, and 100-inch screen from 8.2 feet with 1.3x zoom.
4. സജ്ജീകരണം
4.1 പ്ലേസ്മെൻ്റ്
Position the projector on a stable, flat surface or mount it to the ceiling. Ensure adequate ventilation around the projector. The TH685i features a short-throw ratio, allowing for large images from a short distance.
Image: Diagram illustrating throw distances for different screen sizes. For a 100-inch screen, the projector should be approximately 2.5 meters (8.2 feet) away. For 120 inches, about 3 meters, and for 150 inches, about 3.8 meters.
For ceiling mounting, refer to the bottom view for mounting points:
ചിത്രം: താഴെ view of the BenQ TH685i projector, showing air intake and exhaust, along with highlighted circular mounting points for ceiling installation. Dimensions are provided in inches and millimeters.
4.2 പവർ കണക്ഷൻ
- പ്രൊജക്ടറിന്റെ പവർ ഇൻലെറ്റിലേക്ക് പവർ കോർഡ് ബന്ധിപ്പിക്കുക.
- പവർ കോർഡിന്റെ മറ്റേ അറ്റം ഒരു ഇലക്ട്രിക്കൽ ഔട്ട്ലെറ്റിലേക്ക് പ്ലഗ് ചെയ്യുക.
- പ്രൊജക്ടറിലോ റിമോട്ട് കൺട്രോളിലോ ഉള്ള പവർ ബട്ടൺ അമർത്തി അത് ഓണാക്കുക.
4.3 ഉപകരണങ്ങൾ ബന്ധിപ്പിക്കുന്നു
Use HDMI cables to connect your gaming consoles (PlayStation, Xbox, Nintendo Switch), Blu-ray players, or other media devices to the HDMI 1 or HDMI 2 ports on the projector's rear panel.
For external audio systems, connect an audio cable from the projector's Audio Out port to your sound system.
4.4 Android TV Setup
The BenQ TH685i includes an Android TV dongle (QS01). Insert the dongle into the designated internal HDMI port (usually labeled for the dongle) and power it via the USB Type-A port. Follow the on-screen instructions to set up your Android TV, including connecting to Wi-Fi and logging into your Google account.
5. പ്രൊജക്ടർ പ്രവർത്തിപ്പിക്കൽ
5.1 അടിസ്ഥാന പ്രവർത്തനം
- പവർ ഓൺ/ഓഫ്: Use the power button on the projector or remote.
- ഉറവിട തിരഞ്ഞെടുപ്പ്: Press the "Source" button on the remote to switch between HDMI inputs or Android TV.
- ഫോക്കസ് അഡ്ജസ്റ്റ്മെന്റ്: Rotate the focus ring around the lens until the image is sharp.
- സൂം അഡ്ജസ്റ്റ്മെന്റ്: Rotate the zoom ring to adjust the image size.
- കീസ്റ്റോൺ തിരുത്തൽ: The projector supports auto vertical keystone correction. For manual adjustments, navigate to the OSD (On-Screen Display) menu.
Image: Illustration of auto vertical keystone correction, demonstrating how the projector automatically adjusts the image to be rectangular even when projected at an angle.
5.2 ഗെയിമിംഗ് സവിശേഷതകൾ
- ഗെയിം മോഡ്: Activate Game Mode via the OSD menu for optimized picture settings for gaming, reducing input lag to 8.3ms at 1080p/120Hz.
- Game Sound Mode: ഓഡിയോ പ്രോ ക്രമീകരിക്കുകfiles specifically for gaming to enhance in-game sounds.
- LumiExpert: This feature helps reduce eye strain during extended play sessions.
Images: Visuals demonstrating the 8.3ms low input lag, the exclusive Game Mode, and the finely-tuned Game Sound Mode, all designed to enhance the gaming experience.
5.3 Android TV and Streaming
Once Android TV is set up, you can access thousands of apps from the Google Play Store, including streaming services, games, and more. Use the remote control to navigate the Android TV interface.
- കാസ്റ്റിംഗ്: The projector supports AirPlay and Chromecast for casting content from your mobile devices without needing additional apps.
Image: Screenshot of the Android TV interface, displaying logos of popular streaming services and apps like Amazon Prime Video, NBA, YouTube, Disney+, Hulu, and more, indicating endless entertainment options.
6. പരിപാലനം
6.1 പ്രൊജക്ടർ വൃത്തിയാക്കൽ
- പുറം: Use a soft, lint-free cloth to wipe the projector's casing. അബ്രാസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
- ലെൻസ്: Gently clean the lens with a lens cleaning cloth and specialized lens cleaning solution. Avoid touching the lens surface directly.
- വെൻ്റിലേഷൻ: Ensure the ventilation grilles are free from dust and obstructions to maintain proper airflow.
6.2 എൽamp ജീവിതം
പ്രൊജക്ടർ എൽamp has an estimated lifespan of up to 15,000 hours in certain modes. Lamp life can vary based on usage and environmental conditions. When the lamp approaches its end of life, a warning message may appear on the screen.
7. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| സ്ക്രീനിൽ ചിത്രമൊന്നുമില്ല |
|
|
| ചിത്രം മങ്ങിയതാണ് |
|
|
| ചിത്രം വികലമാണ് (ട്രപസോയിഡ് ആകൃതി) |
|
|
| ശബ്ദമില്ല |
|
|
8 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ നമ്പർ | TH685i |
| ഡിസ്പ്ലേ ടെക്നോളജി | ഡി.എൽ.പി |
| നേറ്റീവ് റെസല്യൂഷൻ | 1920 x 1080 (പൂർണ്ണ HD) |
| പരമാവധി ഡിസ്പ്ലേ റെസല്യൂഷൻ | 1920 x 1080 Pixels (4K HDR compatible) |
| തെളിച്ചം | 3500 ആൻസി ലുമെൻസ് |
| പുതുക്കിയ നിരക്ക് | 120Hz (at 1080p) |
| ഇൻപുട്ട് ലാഗ് | 8.3ms (at 1080p/120Hz) |
| കണക്റ്റിവിറ്റി | HDMI (HDCP 2.2), USB Type-A, Audio In/Out, RS232 |
| പ്രത്യേക സവിശേഷതകൾ | Internet Ready, Short Throw, Android TV, Game Mode |

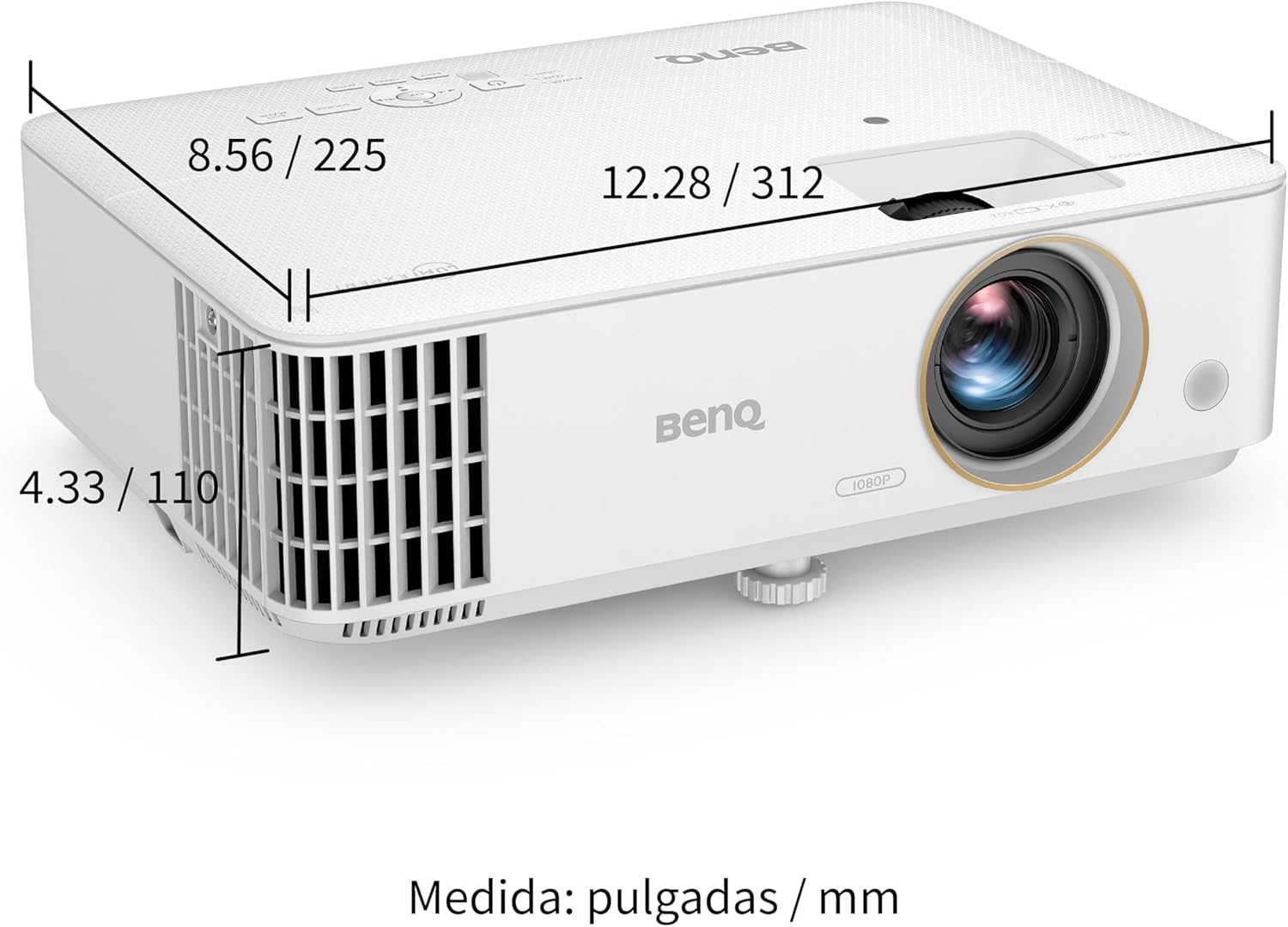

| ഉൽപ്പന്ന അളവുകൾ | 22.5 x 31.2 x 11 cm; 2.8 kg (approx. 8.86 x 12.28 x 4.33 inches; 6.17 lbs) |
| പവർ ഉറവിടം | എസി പവർ |
| ബാറ്ററികൾ | 1 Lithium Polymer battery required (included for remote) |
| നിർമ്മാതാവ് | ബെൻക്യു |
9. വാറൻ്റിയും പിന്തുണയും
For warranty information, please refer to the warranty card included in your product package or visit the official BenQ website. For technical support, product registration, or service inquiries, please contact BenQ customer service through their official channels.
BenQ Official Webസൈറ്റ്: www.benq.com
