PINEWORLD Q106 ബ്ലൂടൂത്ത് സ്മാർട്ട് ഡോർ ലോക്ക് ഉപയോക്തൃ മാനുവൽ

1. ആമുഖം

This manual provides detailed instructions for the installation, operation, and maintenance of your PINEWORLD Q106 Bluetooth Smart Door Lock. The Q106 is a keyless deadbolt lock designed for enhanced security and convenience, offering multiple unlocking methods including fingerprint, password, Tuya App, and mechanical key.

Please read this manual thoroughly before installation and use to ensure proper function and longevity of the product.

ചിത്രം 1.1: മുന്നിലും പിന്നിലും view of the PINEWORLD Q106 Smart Door Lock.

2. ഉൽപ്പന്ന സവിശേഷതകൾ

• ഒന്നിലധികം അൺലോക്കിംഗ് രീതികൾ: Access your door using smart fingerprint recognition, the Tuya App via Bluetooth, a user-defined password, or a traditional mechanical key. The system supports up to 100 users.
• വിപുലമായ സുരക്ഷ: Constructed from high-strength aluminum alloy, featuring semiconductor fingerprint recognition to prevent unauthorized access from fake fingerprints. Includes a virtual password function for enhanced privacy during entry.
• യാന്ത്രിക ലോക്കിംഗ്: A built-in sensor detects when the door is closed and automatically engages the lock, providing immediate security.
• മോടിയുള്ള ഡിസൈൻ: IP65 waterproof certification ensures the lock can withstand temperatures from -25°C to 50°C (-77°F to 122°F) and exposure to rainfall.
• ബഹുമുഖ ഇൻസ്റ്റാളേഷൻ: Suitable for door thicknesses between 35mm and 55mm. Compatible with wooden doors and UPVC composite doors. Supports reversible handle orientation for left-outside, left-inside, right-outside, and right-inside door opening configurations.

Image 2.1: Illustration of the four unlocking methods: Tuya App, Smart Fingerprint, User Password, and Mechanical Key.

Image 2.2: Key features including Tuya App Control, Bluetooth 4.0, Fingerprint Unlock, and 100 user management capacity.

3. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

3.1 പ്രീ-ഇൻസ്റ്റലേഷൻ പരിശോധന

Before beginning installation, verify your door's specifications:

• വാതിൽ കനം: The PINEWORLD Q106 is designed for doors with a thickness between 35mm and 55mm.
• വാതിൽ മെറ്റീരിയൽ: Suitable for wooden doors and UPVC composite doors.
• വാതിൽ കൈമാറ്റം: The lock supports reversible handle orientation, accommodating left-outside, left-inside, right-outside, and right-inside door opening directions.

3.2 ഇൻസ്റ്റലേഷൻ അളവുകൾ

Refer to the diagram below for precise measurements required for drilling and mounting the lock components.

Image 3.1: Diagram illustrating the required door preparation dimensions for installation, including backset (60mm or 70mm) and bore hole diameters.

3.3 Tuya App Setup

1. Download the Tuya Smart App from your device's app store (available for Android and iOS).
2. നിങ്ങളുടെ Tuya അക്കൗണ്ടിൽ രജിസ്റ്റർ ചെയ്യുക അല്ലെങ്കിൽ ലോഗിൻ ചെയ്യുക.
3. നിങ്ങളുടെ സ്മാർട്ട്ഫോണിൽ ബ്ലൂടൂത്ത് പ്രവർത്തനക്ഷമമാക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
4. Follow the in-app instructions to add your PINEWORLD Q106 lock. This typically involves activating the lock's pairing mode and confirming the connection within the app.

4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

4.1 വാതിൽ അൺലോക്കുചെയ്യുന്നു

• ഫിംഗർപ്രിന്റ് അൺലോക്ക്: Place your registered finger on the fingerprint sensor. The lock will recognize your fingerprint in approximately 0.3 seconds and unlock within 1 second.
• പാസ്‌വേഡ് അൺലോക്ക്: നിങ്ങളുടെ രജിസ്റ്റർ ചെയ്ത പാസ്‌വേഡ് കീപാഡിൽ നൽകുക.
• ടുയ ആപ്പ് അൺലോക്ക്: Open the Tuya Smart App on your smartphone, ensure you are within Bluetooth range, and use the unlock function within the app interface.
• മെക്കാനിക്കൽ കീ അൺലോക്ക്: Insert the provided mechanical key into the keyhole and turn to unlock the door. This method serves as a backup.

4.2 Virtual Password Function

To enhance security and prevent others from observing your password, the lock supports a virtual password function. You can enter random digits before or after your actual password. For example, നിങ്ങളുടെ പാസ്‌വേഡ് ആണെങ്കിൽ 123456, നിങ്ങൾക്ക് നൽകാം 012345678, and the lock will still recognize the correct sequence within the longer string.

Image 4.1: Demonstration of the secure anti-peep code feature, allowing random digits to be entered around the correct password.

4.3 ഓട്ടോമാറ്റിക് ലോക്കിംഗ്

The PINEWORLD Q106 features an automatic locking mechanism. Once the door is closed, the built-in sensor detects its position and automatically engages the deadbolt, securing your premises without manual intervention.

Image 4.2: Illustration of the auto-lock function, showing the lock automatically engaging when the door closes.

4.4 ഉപയോക്തൃ മാനേജ്മെന്റ്

The lock system supports the registration of up to 100 users. Administrator settings and user settings can be managed through the Tuya App, allowing for easy addition, modification, or deletion of fingerprints and passwords.

5. പരിപാലനം

5.1 വൃത്തിയാക്കൽ

നിങ്ങളുടെ ലോക്കിന്റെ രൂപവും പ്രവർത്തനക്ഷമതയും നിലനിർത്താൻ, പുറം പ്രതലങ്ങൾ മൃദുവായ, ഡി-ക്ലാസർ ഉപയോഗിച്ച് പതിവായി തുടയ്ക്കുക.amp തുണി. അബ്രാസീവ് ക്ലീനറുകൾ, ലായകങ്ങൾ അല്ലെങ്കിൽ കെമിക്കൽ സ്പ്രേകൾ ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക, കാരണം ഇവ ഫിനിഷിനും ഇലക്ട്രോണിക് ഘടകങ്ങൾക്കും കേടുവരുത്തും.

5.2 ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ

The PINEWORLD Q106 operates on batteries (not included). When the battery level is low, the lock will provide an alert. Replace batteries promptly to ensure continuous operation. Refer to the installation guide for instructions on accessing the battery compartment.

5.3 കാലാവസ്ഥാ പ്രതിരോധം

The lock is IP65 waterproof certified, designed to withstand various weather conditions including rain and extreme temperatures. However, prolonged exposure to direct, heavy water spray or submersion should be avoided.

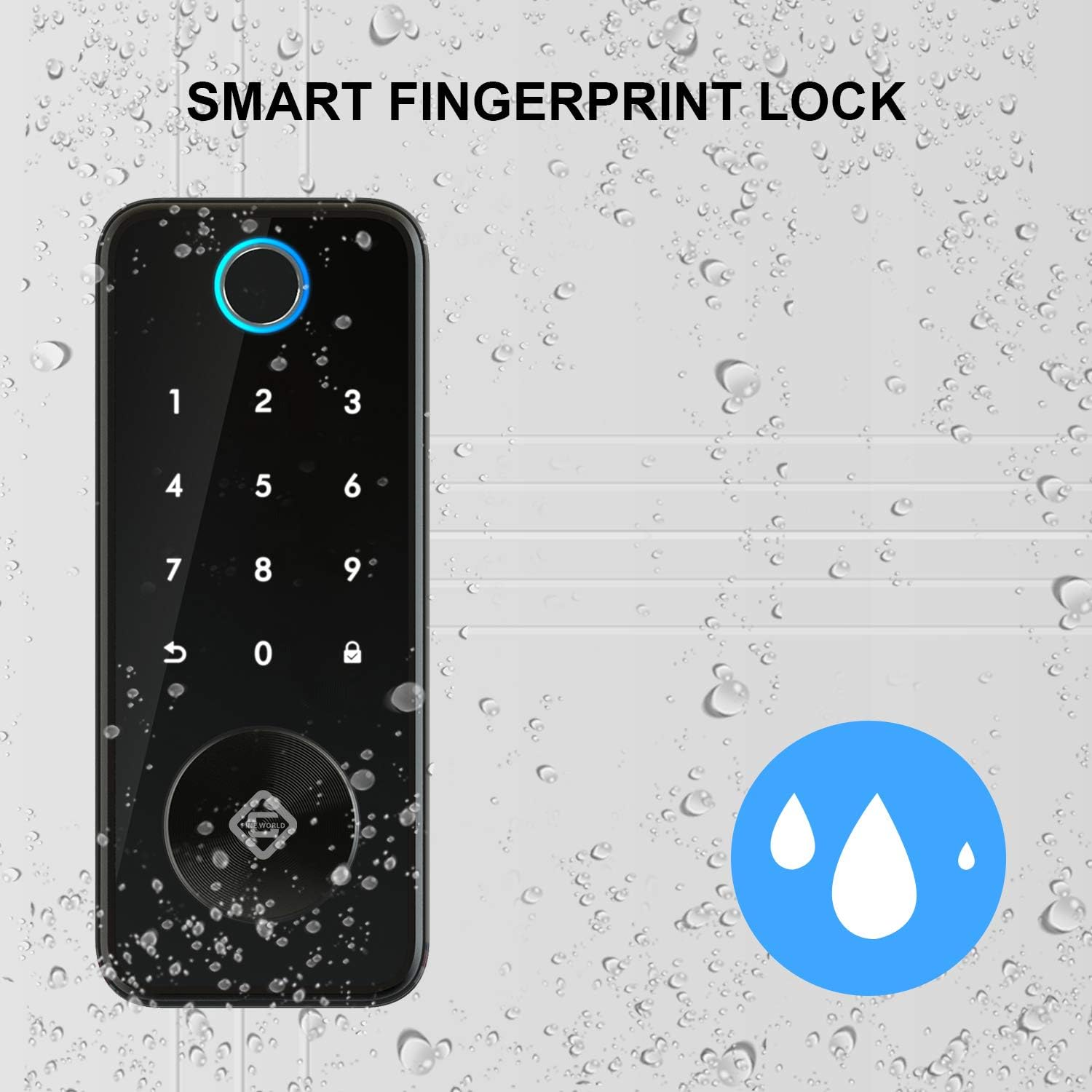

Image 5.1: The PINEWORLD Q106 lock demonstrating its IP65 waterproof capability, suitable for outdoor use.

6. പ്രശ്‌നപരിഹാരം

If you encounter issues with your PINEWORLD Q106 smart door lock, consider the following general troubleshooting steps:

• ലോക്ക് പ്രതികരിക്കുന്നില്ല: ബാറ്ററി ലെവലുകൾ പരിശോധിച്ച് ആവശ്യമെങ്കിൽ മാറ്റിസ്ഥാപിക്കുക. ലോക്ക് ശരിയായി ഇൻസ്റ്റാൾ ചെയ്തിട്ടുണ്ടെന്നും എല്ലാ കണക്ഷനുകളും സുരക്ഷിതമാണെന്നും ഉറപ്പാക്കുക.
• വിരലടയാളം തിരിച്ചറിയാൻ കഴിയാത്തത്: നിങ്ങളുടെ വിരൽ വൃത്തിയുള്ളതും വരണ്ടതുമാണെന്ന് ഉറപ്പാക്കുക. തിരിച്ചറിയൽ പ്രശ്നങ്ങൾ നിലനിൽക്കുകയാണെങ്കിൽ നിങ്ങളുടെ വിരലടയാളം വീണ്ടും രജിസ്റ്റർ ചെയ്യുക.
• Password Entry Issues: Verify the correct password is being entered. Try the virtual password function to rule out observation errors.
• ആപ്പ് കണക്റ്റിവിറ്റി പ്രശ്നങ്ങൾ: Ensure Bluetooth is enabled on your phone and you are within range of the lock. Restart the Tuya App or your phone.
• മെക്കാനിക്കൽ കീ പ്രവർത്തിക്കുന്നില്ല: കീ പൂർണ്ണമായും തിരുകിയിട്ടുണ്ടെന്നും ശരിയായി തിരിക്കുന്നുണ്ടെന്നും ഉറപ്പാക്കുക. കീ ബലമായി അമർത്തരുത്.

For persistent issues, consult the Tuya App's help section or contact customer support.

7 സ്പെസിഫിക്കേഷനുകൾ

8. വാറൻ്റിയും പിന്തുണയും

PINEWORLD provides a 1 വർഷത്തെ വാറന്റി സേവനം for the Q106 Smart Door Lock, covering manufacturing defects and malfunctions under normal use. Additionally, customers are eligible for a 30-day free return and exchange policy വാങ്ങിയ തീയതി മുതൽ.

For warranty claims, technical support, or any inquiries regarding your product, please contact PINEWORLD customer service through the contact information provided with your purchase or on the official PINEWORLD webസൈറ്റ്.
