1. ആമുഖം
Thank you for choosing the LVWIT 24W LED Ceiling Light. This manual provides essential information for the safe and efficient installation, operation, and maintenance of your new ceiling light. Please read these instructions carefully before installation and retain them for future reference.
The LVWIT 24W LED Ceiling Light is designed to provide bright, neutral white illumination (4000K) with a luminous flux of 2400 lumens. Its IP65 waterproof rating makes it suitable for various indoor and outdoor covered applications, including bathrooms, kitchens, and balconies.
Image 1.1: LVWIT 24W LED Ceiling Light, showcasing its round, flat design and bright illumination.
2 സുരക്ഷാ വിവരങ്ങൾ
- Ensure the power supply is disconnected before installation, maintenance, or cleaning to prevent electric shock.
- Installation should be performed by a qualified electrician or a person with appropriate electrical knowledge.
- വിതരണം വോളിയം ആണെന്ന് പരിശോധിക്കുകtagഇ വോള്യവുമായി പൊരുത്തപ്പെടുന്നുtage specified on the product label (230 Volts AC).
- Do not modify the product in any way, as this may void the warranty and pose safety risks.
- Avoid looking directly into the light source when it is active, as this may cause eye strain.
- This product is IP65 rated for water and dust resistance. Ensure proper sealing during installation to maintain this rating.
- Keep packaging materials out of reach of children to prevent suffocation hazards.
3. പാക്കേജ് ഉള്ളടക്കം
Please check the package contents upon receipt to ensure all components are present and undamaged.
- 1 x LVWIT LED Ceiling Light
- 1 x ഇൻസ്ട്രക്ഷൻ മാനുവൽ
- 1 x Installation Kit (screws, wall plugs)

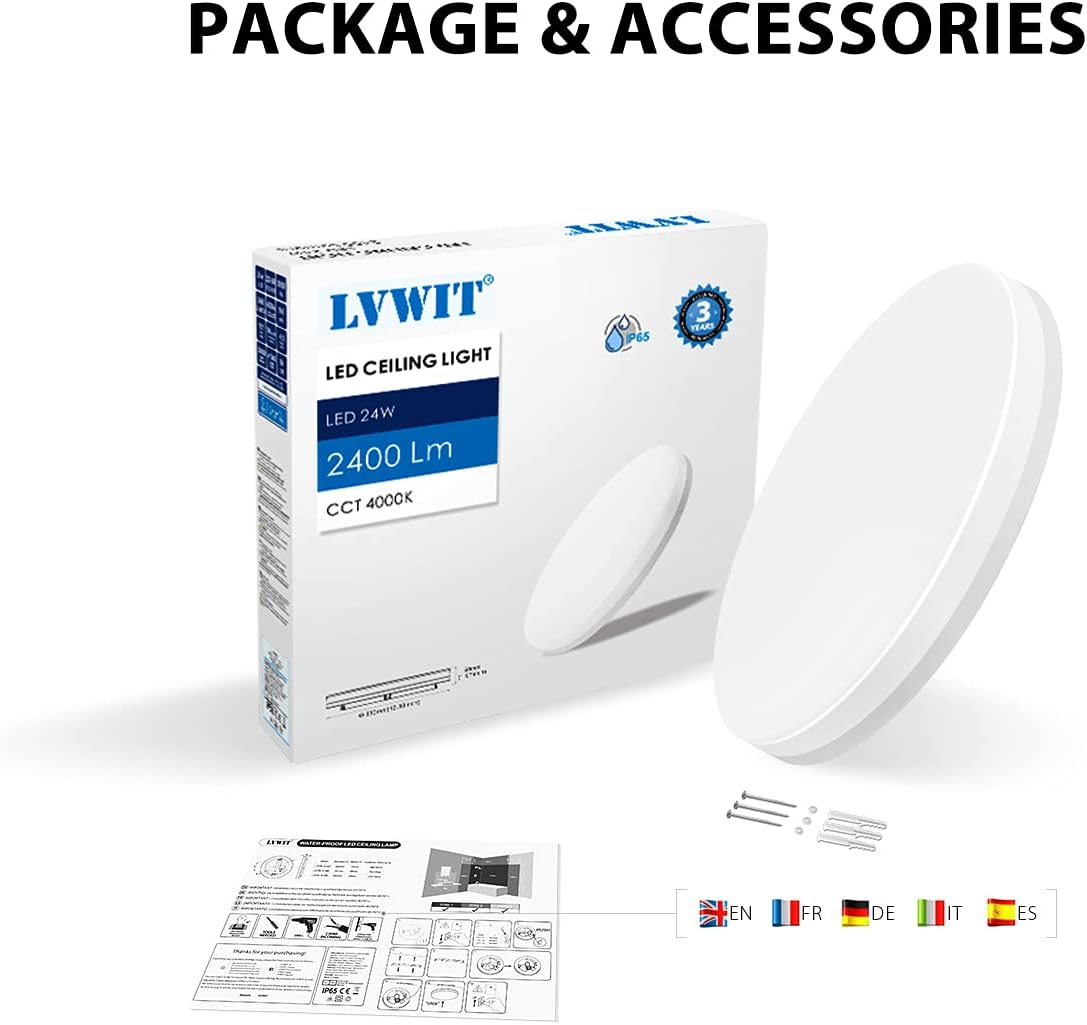

Image 3.1: The product packaging and included accessories, including the ceiling light, instruction manual, and mounting hardware.
4 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| ബ്രാൻഡ് | എൽവിഡബ്ല്യുഐടി |
| മോഡൽ നമ്പർ | LG09L-A-220-18 (also LG09L-A-330-24) |
| വാട്ട്tage | 24 വാട്ട്സ് |
| തിളങ്ങുന്ന ഫ്ലക്സ് | 2400 ല്യൂമെൻസ് |
| വർണ്ണ താപനില | 4000 കെൽവിൻ (ന്യൂട്രൽ വൈറ്റ്) |
| കളർ റെൻഡറിംഗ് ഇൻഡക്സ് (CRI) | 80 |
| വാല്യംtage | 230 വോൾട്ട് (എസി) |
| IP റേറ്റിംഗ് | IP65 (വാട്ടർപ്രൂഫ് ആൻഡ് ഡസ്റ്റ് പ്രൂഫ്) |
| മെറ്റീരിയൽ | പോളികാർബണേറ്റ് |
| ആകൃതി | വൃത്താകൃതി |
| ഉൽപ്പന്ന അളവുകൾ | 33L x 33W x 5H centimetres (Ø330mm x 50mm) |
| ഭാരം | 1.13 കിലോഗ്രാം |
| പ്രകാശ സ്രോതസ്സ് | സംയോജിത എൽഇഡി |
| സ്റ്റൈൽ സ്വിച്ചുചെയ്യുക | Vippströmbrytare (Toggle Switch) |
| ഇൻസ്റ്റലേഷൻ തരം മാറുക | സീലിംഗ് മൗണ്ട് |
Image 4.1: Product dimensions and key features including IP65 rating and warranty period.
Image 4.2: Explanation of Color Rendering Index (CRI) and its impact on perceived color accuracy.
5. ഇൻസ്റ്റലേഷൻ
5.1 പ്രീ-ഇൻസ്റ്റലേഷൻ ചെക്ക്ലിസ്റ്റ്
- പ്രധാന സർക്യൂട്ട് ബ്രേക്കറിൽ ഇൻസ്റ്റലേഷൻ ഏരിയയിലേക്കുള്ള വൈദ്യുതി വിതരണം ഓഫാക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- Confirm you have all necessary tools: screwdriver, drill, wire strippers, measuring tape, pencil.
- Unpack the ceiling light and check for any damage.
5.2 മൗണ്ടിംഗ് ഘട്ടങ്ങൾ
- Separate the Mounting Bracket: Gently push the side clips to detach the mounting bracket from the main light fixture.
- ദ്വാരങ്ങൾ അടയാളപ്പെടുത്തി തുരക്കുക: Position the mounting bracket on the ceiling at the desired location. Use a pencil to mark the drilling points. Drill holes suitable for the provided wall plugs and screws.
- മൗണ്ടിംഗ് ബ്രാക്കറ്റ് സുരക്ഷിതമാക്കുക: Insert the wall plugs into the drilled holes. Align the mounting bracket and secure it firmly to the ceiling using the provided screws.
- വയർ കണക്ഷൻ: Connect the household electrical wires to the terminal block on the light fixture. Ensure correct polarity (Live, Neutral, Earth if applicable) according to local electrical codes. Secure the wires firmly.
- ലൈറ്റ് ഫിക്ചർ ഘടിപ്പിക്കുക: Align the light fixture with the secured mounting bracket. Push the light fixture upwards and rotate it slightly until it clicks into place, ensuring it is securely fastened.
Image 5.1: Visual guide for the installation process of the ceiling light.
5.3 പോസ്റ്റ്-ഇൻസ്റ്റലേഷൻ
- Once the light is securely installed, restore power at the main circuit breaker.
- Test the light by turning it on and off using the wall switch.
6. ഓപ്പറേഷൻ
The LVWIT 24W LED Ceiling Light operates via a standard wall switch. Once installed and powered, simply toggle the switch to turn the light on or off.
- ലൈറ്റ് ഔട്ട്പുട്ട്: Provides 2400 lumens of neutral white light (4000K).
- കവറേജ്: Suitable for illuminating rooms approximately 12 to 20 square meters.
ചിത്രം 6.1: ഉദാamples of the ceiling light in different application areas such as kitchen, porch, and bathroom.
Image 6.2: The ceiling light providing illumination in a bedroom, emphasizing its IP65 rating.
7. പരിപാലനം
- വൃത്തിയാക്കൽ: വൃത്തിയാക്കുന്നതിന് മുമ്പ് വൈദ്യുതി വിച്ഛേദിക്കുക. മൃദുവായതോ, ഉണങ്ങിയതോ, അല്ലെങ്കിൽ ചെറുതായി ഡി-കട്ട് ചെയ്തതോ ഉപയോഗിക്കുക.amp cloth to wipe the surface of the light. Do not use abrasive cleaners, solvents, or harsh chemicals, as these can damage the finish or electrical components.
- ഉപയോക്തൃ-സേവനയോഗ്യമായ ഭാഗങ്ങൾ ഇല്ല: The LED light source is integrated and not user-replaceable. Do not attempt to open or repair the fixture.
- പതിവ് പരിശോധന: Periodically check the light fixture for any signs of damage or loose connections. If any issues are observed, disconnect power and consult a qualified electrician.
8. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ലൈറ്റ് ഓണാക്കുന്നില്ല | വൈദ്യുതി വിതരണം ഇല്ല അയഞ്ഞ വയറിംഗ് കണക്ഷൻ തെറ്റായ മതിൽ സ്വിച്ച് | സർക്യൂട്ട് ബ്രേക്കറും വൈദ്യുതി വിതരണവും പരിശോധിക്കുക. Ensure wires are securely connected (with power off). Test the wall switch or consult an electrician. |
| ലൈറ്റ് മിന്നുന്നു | അസ്ഥിരമായ വൈദ്യുതി വിതരണം അയഞ്ഞ വയറിംഗ് അനുയോജ്യമല്ലാത്ത ഡിമ്മർ സ്വിച്ച് (ബാധകമെങ്കിൽ) | Check power stability. Verify all wire connections are tight (with power off). This light is not designed for dimming unless specified. |
| വെളിച്ചം മങ്ങിയതാണ് | തെറ്റായ വോളിയംtage പൊടി ശേഖരണം | ശരിയായ വോളിയം ഉറപ്പാക്കുകtagഇ (230V എസി). Clean the light surface (with power off). |
9. വാറൻ്റിയും പിന്തുണയും
The LVWIT 24W LED Ceiling Light comes with a 3 വർഷത്തെ വാറൻ്റി from the date of purchase, covering defects in materials and workmanship under normal use. This warranty does not cover damage caused by improper installation, misuse, accidents, or unauthorized modifications.
For warranty claims or technical support, please contact your retailer or the manufacturer directly with your proof of purchase and product model number.
For further information regarding product energy efficiency, please refer to the energy label provided with the product or available online.
Image 9.1: Information regarding the energy efficiency label for the product.
