1. ആമുഖം
This manual provides essential information for the safe and efficient operation, installation, and maintenance of your POOLEX PC-QBC070 Q-Line 7 Full Inverter Pool Heat Pump. Please read this manual thoroughly before installation and use, and retain it for future reference.
The POOLEX Q-Line 7 heat pump is designed for heating swimming pools with a volume of 20 to 50 cubic meters. It incorporates Full Inverter technology, vertical air discharge, and integrated Wi-Fi for enhanced control and energy efficiency.
2 സുരക്ഷാ വിവരങ്ങൾ
- Ensure all electrical connections are performed by a qualified electrician and comply with local regulations.
- Do not operate the heat pump if any part is damaged or if it is not functioning correctly.
- Keep children and unauthorized personnel away from the unit during operation.
- Ensure proper ventilation around the unit. Do not obstruct the air intake or discharge areas.
- ഏതെങ്കിലും അറ്റകുറ്റപ്പണികൾ അല്ലെങ്കിൽ സേവനം നടത്തുന്നതിന് മുമ്പ് എല്ലായ്പ്പോഴും വൈദ്യുതി വിച്ഛേദിക്കുക.
- ഈ ഉപകരണം, അവരുടെ സുരക്ഷയ്ക്ക് ഉത്തരവാദിയായ ഒരു വ്യക്തി ഉപകരണത്തിൻ്റെ ഉപയോഗത്തെ സംബന്ധിച്ച മേൽനോട്ടമോ നിർദ്ദേശമോ നൽകിയിട്ടില്ലെങ്കിൽ, ശാരീരികമോ ഇന്ദ്രിയപരമോ മാനസികമോ ആയ കഴിവുകൾ കുറഞ്ഞതോ അനുഭവത്തിൻ്റെയും അറിവിൻ്റെയും അഭാവം ഉള്ള വ്യക്തികൾക്ക് (കുട്ടികൾ ഉൾപ്പെടെ) ഉപയോഗിക്കാൻ ഉദ്ദേശിച്ചുള്ളതല്ല.
3. പാക്കേജ് ഉള്ളടക്കം
അൺപാക്ക് ചെയ്യുമ്പോൾ, എല്ലാ ഘടകങ്ങളും ഉണ്ടെന്നും കേടുപാടുകൾ സംഭവിച്ചിട്ടില്ലെന്നും ഉറപ്പാക്കുക:
- POOLEX PC-QBC070 Q-Line 7 Full Inverter Pool Heat Pump
- ഉപയോക്തൃ മാനുവൽ
- Connection accessories (e.g., water pipe connectors, seals)
- ഡ്രെയിനേജ് ഹോസ്
4. ഉൽപ്പന്നം കഴിഞ്ഞുview
The POOLEX PC-QBC070 Q-Line 7 heat pump features a compact design with vertical air discharge, optimizing space utilization. Its Full Inverter technology precisely controls the compressor and fan speed, leading to significant energy savings. The unit includes an integrated Wi-Fi module for remote control via a smartphone application and front-facing LED indicators for operational status.

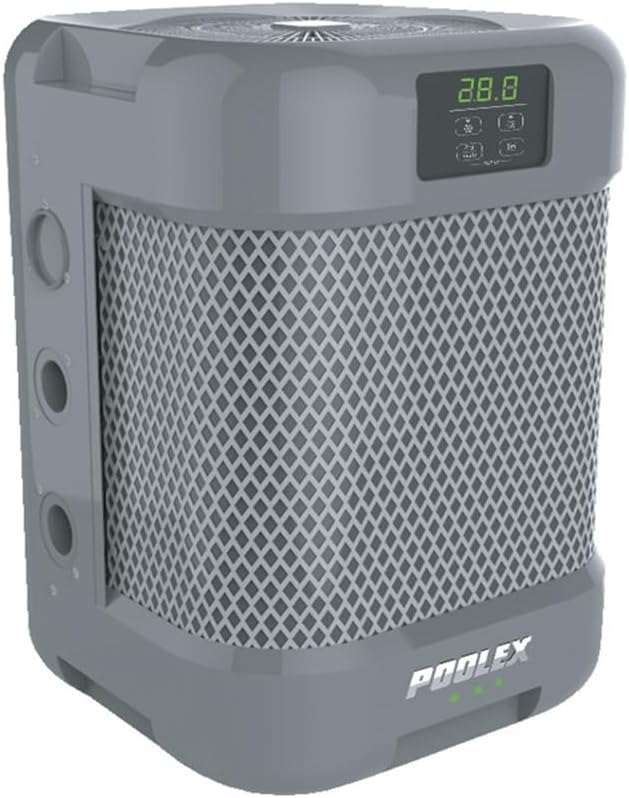

ചിത്രം 4.1: മുൻവശവും വശവും view of the POOLEX PC-QBC070 Q-Line 7 Pool Heat Pump.
ചിത്രം 4.2: ക്ലോസപ്പ് view of the control panel and LED indicators on the POOLEX PC-QBC070.
Figure 4.3: Diagram illustrating the vertical airflow pattern of the heat pump, with air intake (red arrows) and vertical discharge (blue arrows).
Figure 4.4: Dimensions of the POOLEX PC-QBC070 heat pump, showing its compact cubic form (36.04 cm x 36.04 cm x 36.04 cm).
5. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
5.1 പ്ലേസ്മെൻ്റ്
- Due to its vertical air discharge, the Q-Line 7 can be installed in more confined technical spaces compared to traditional horizontal discharge units.
- Ensure there is adequate clearance around the unit for proper airflow and maintenance access. Refer to the manufacturer's recommended clearances.
- Install the unit on a stable, level surface capable of supporting its weight (43 kg).
5.2 വാട്ടർ കണക്ഷനുകൾ
- ഫിൽട്ടറിന് ശേഷവും ഏതെങ്കിലും കെമിക്കൽ ഇഞ്ചക്ഷൻ പോയിന്റുകൾക്ക് മുമ്പും ഹീറ്റ് പമ്പ് നിങ്ങളുടെ പൂളിന്റെ ഫിൽട്രേഷൻ സിസ്റ്റവുമായി ബന്ധിപ്പിക്കുക.
- Ensure all connections are watertight using appropriate seals and clamps.
- The heat pump requires a continuous flow of water from the pool pump to operate.
5.3 ഇലക്ട്രിക്കൽ കണക്ഷനുകൾ
- The unit operates on 230 Volts. Ensure the power supply matches the unit's requirements.
- A dedicated circuit with appropriate overcurrent protection (circuit breaker) is recommended.
- All electrical wiring must comply with national and local electrical codes.
5.4 Wi-Fi സജ്ജീകരണം
- Download the dedicated POOLEX smartphone application from your device's app store.
- Follow the in-app instructions to connect your heat pump to your home Wi-Fi network. This typically involves putting the unit into pairing mode and entering your network credentials.
6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
6.1 പവർ ഓൺ/ഓഫ്
- Ensure the pool pump is running and water is flowing through the heat pump before powering on.
- യൂണിറ്റ് ഓണാക്കാനോ ഓഫാക്കാനോ നിയന്ത്രണ പാനലിലെ പവർ ബട്ടൺ അമർത്തുക.
6.2 Setting Desired Temperature
- Use the up/down arrows on the control panel to adjust the target water temperature.
- The heat pump will automatically operate to reach and maintain the set temperature.
6.3 LED സൂചകങ്ങൾ
The front-facing LED indicators provide visual feedback on the unit's status:
- Different color codes indicate whether the target temperature has been reached, if the unit is heating, or if there is an operational status change. Refer to the specific color code legend in the full manual for detailed interpretation.
6.4 Smartphone Control (Wi-Fi)
- Once connected via Wi-Fi, use the POOLEX application on your smartphone to monitor and control the heat pump remotely.
- Functions typically include turning the unit on/off, adjusting temperature, setting timers, and viewing operational data.
7. പരിപാലനം
7.1 റെഗുലർ ക്ലീനിംഗ്
- Periodically clean the exterior of the unit to remove dust and debris.
- Ensure the air intake and discharge grilles are free from obstructions (leaves, dirt, etc.) to maintain optimal airflow.
- Clean the evaporator coils if they become dirty, using a soft brush or compressed air.
7.2 Water System Maintenance
- Regularly check water connections for leaks.
- Ensure the pool's water chemistry is balanced to prevent corrosion or scaling within the heat pump.
7.3 ശീതകാലം
- Before freezing temperatures, drain all water from the heat pump to prevent damage from ice expansion.
- Disconnect the water lines and open any drain plugs.
- Cover the unit with a protective, breathable cover to shield it from harsh weather conditions.
8. പ്രശ്നപരിഹാരം
This section provides solutions to common issues. For more complex problems, contact qualified service personnel.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| Heat pump not turning on | No power supply; Circuit breaker tripped; Unit switch off | Check power connection; Reset circuit breaker; Turn unit on via control panel |
| അപര്യാപ്തമായ ചൂടാക്കൽ | Low water flow; Dirty evaporator coils; Incorrect temperature setting; Ambient temperature too low | Check pool pump and filter; Clean coils; Adjust temperature; Heat pump efficiency decreases in very cold weather |
| യൂണിറ്റ് അസാധാരണമായ ശബ്ദം ഉണ്ടാക്കുന്നു | Loose components; Fan obstruction; Compressor issue | Inspect for loose parts; Clear fan area; Contact service if noise persists |
| Wi-Fi കണക്ഷൻ പ്രശ്നങ്ങൾ | Incorrect network credentials; Router too far; Signal interference | Re-enter Wi-Fi details; Move router closer or use extender; Check for interference sources |
9 സ്പെസിഫിക്കേഷനുകൾ
- മോഡൽ: PC-QBC070
- ബ്രാൻഡ്: പൂലെക്സ്
- അളവുകൾ (L x W x H): 36.04 x 36.04 x 36.04 സെ.മീ
- ഭാരം: 43 കി.ഗ്രാം
- മെറ്റീരിയൽ: Stainless Steel (internal components), ABS (casing)
- വാല്യംtage: 230 വോൾട്ട്
- Recommended Pool Volume: 20 m3 മുതൽ 50 m3 വരെ
- സാങ്കേതികവിദ്യ: Full Inverter, Vertical Air Discharge
- കണക്റ്റിവിറ്റി: Integrated Wi-Fi Module
10. വാറൻ്റിയും പിന്തുണയും
The POOLEX PC-QBC070 Q-Line 7 Full Inverter Pool Heat Pump comes with a 2 വർഷത്തെ വാറൻ്റി വാങ്ങിയ തീയതി മുതൽ, നിർമ്മാണ വൈകല്യങ്ങൾ ഉൾക്കൊള്ളുന്നു. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങിയതിന്റെ തെളിവ് സൂക്ഷിക്കുക.
For technical support, service, or warranty inquiries, please contact your authorized POOLEX dealer or the customer service department. Provide your model number (PC-QBC070) and a detailed description of the issue when seeking assistance.
