Lenco L-3809 Direct Drive Turntable User Manual

1. ആമുഖവും അവസാനവുംview

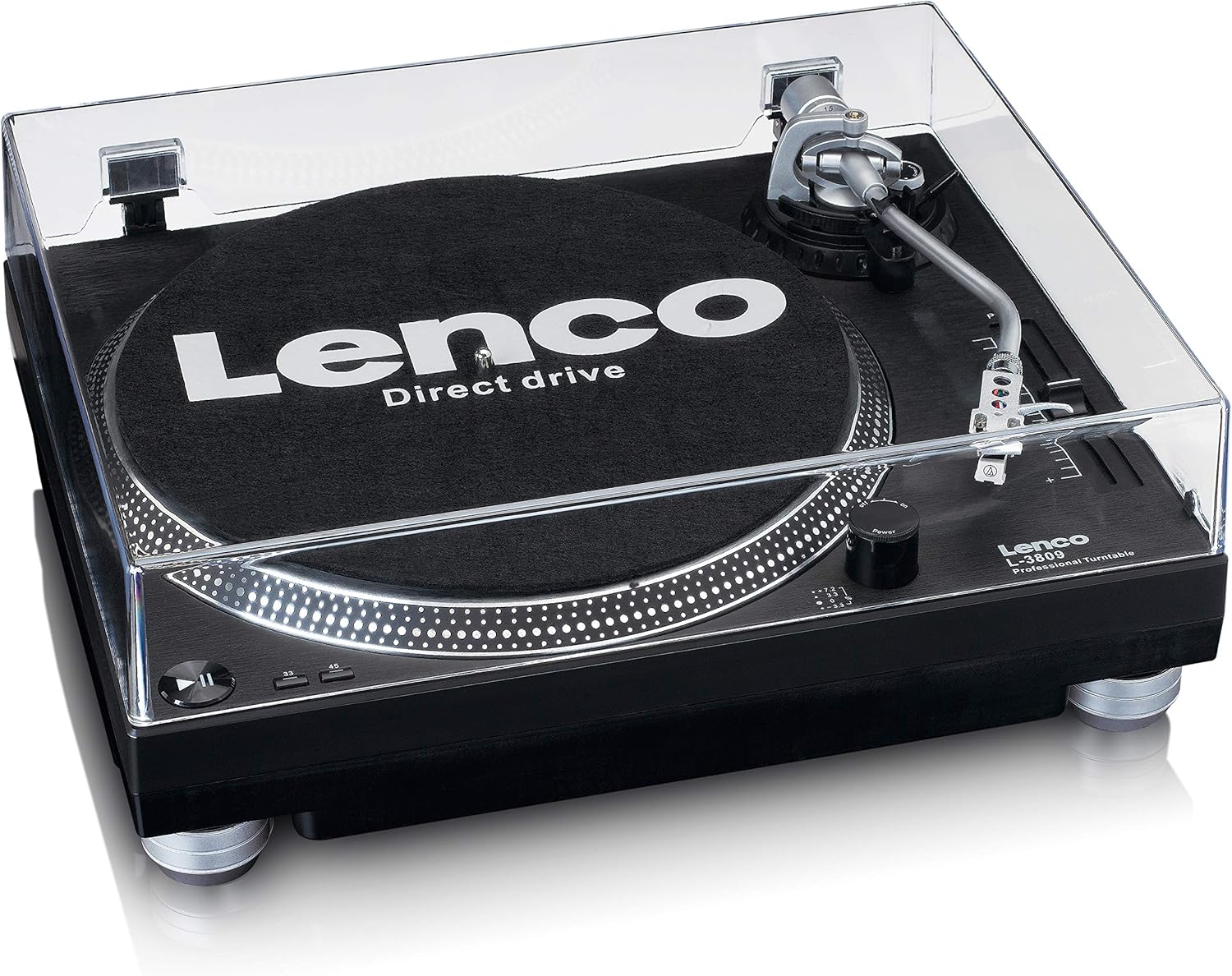

The Lenco L-3809 is a versatile direct drive turntable designed for both home audio enthusiasts and DJs. It offers precise playback of vinyl records at 33 and 45 RPM, an integrated preamplifier for flexible connectivity, and a USB port for digitizing your vinyl collection. The unit features a robust direct drive motor, a magnetic cartridge system, a protective dust cover, and anti-vibration feet for stable performance.

2. സജ്ജീകരണ ഗൈഡ്

2.1 പായ്ക്ക് അൺപാക്ക് ചെയ്യലും ഘടക പരിശോധനയും

പാക്കേജിംഗിൽ നിന്ന് എല്ലാ ഘടകങ്ങളും ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക. ഇനിപ്പറയുന്ന ഇനങ്ങൾ ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• Lenco L-3809 Turntable Unit
• പൊടി കവർ
• തളിക
• സ്ലിപ്പ്മാറ്റ്
• കൌണ്ടർവെയ്റ്റ്
• Headshell with Cartridge and Stylus
• USB കേബിൾ
• ആർ‌സി‌എ കേബിൾ
• പവർ കേബിൾ
• ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)

2.2 അസംബ്ലി

1. പ്ലേറ്റർ സ്ഥാപിക്കുക: Carefully place the platter onto the center spindle of the turntable unit. Ensure it sits securely.
2. സ്ലിപ്പ്മാറ്റ് ഇൻസ്റ്റാൾ ചെയ്യുക: പ്ലേറ്ററിന് മുകളിൽ ഫെൽറ്റ് സ്ലിപ്പ്മാറ്റ് വയ്ക്കുക.
3. പൊടി കവർ ഘടിപ്പിക്കുക: Insert the hinges of the dust cover into the corresponding slots at the rear of the turntable unit.
4. Install Counterweight: Slide the counterweight onto the rear of the tonearm. Rotate it to adjust the tracking force later.
5. Install Headshell: Insert the headshell (with cartridge and stylus pre-installed) into the front end of the tonearm. Secure it by rotating the locking ring clockwise.
6. ടോൺആം ബാലൻസ് ചെയ്യുക:
   • Lower the cueing lever.
   • Adjust the counterweight by rotating it until the tonearm is perfectly balanced and floats horizontally.
   • Once balanced, hold the counterweight steady and rotate only the numbered ring to '0'.
   • Rotate the entire counterweight (including the numbered ring) counter-clockwise to the recommended tracking force (refer to cartridge specifications, typically 2-4 grams for standard cartridges).
7. ആന്റി-സ്കേറ്റ് സജ്ജമാക്കുക: Adjust the anti-skate dial to match the tracking force you set. This prevents the stylus from skipping inwards.

2.3 കണക്ഷനുകൾ

Before making any connections, ensure the turntable and all connected audio equipment are powered off.

• ഓഡിയോ ഔട്ട്പുട്ട് (RCA): Connect the supplied RCA cable from the 'LINE OUT' jacks on the turntable to an available audio input on your amplifier, receiver, or powered speakers. If your amplifier has a dedicated 'PHONO' input, ensure the turntable's built-in preamplifier is switched off (if applicable, usually a switch near the RCA outputs). If connecting to a 'LINE IN' or 'AUX' input, ensure the turntable's preampലൈഫയർ സ്വിച്ച് ഓണാണ്.
• USB കണക്ഷൻ: Connect the USB cable from the 'USB TO PC' port on the turntable to an available USB port on your computer. This allows for digitizing your vinyl records using appropriate software (not included).
• പവർ കണക്ഷൻ: Connect the power cable to the 'AC IN' port on the turntable and then plug it into a standard wall outlet.

3. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

3.1 പവർ ഓൺ/ഓഫ്

Locate the power switch at the rear of the turntable. Flip it to the 'ON' position to power on the unit. Flip it to 'OFF' when not in use.

3.2 ഒരു റെക്കോർഡ് പ്ലേ ചെയ്യുന്നു

1. Place the Record: നിങ്ങളുടെ വിനൈൽ റെക്കോർഡ് ശ്രദ്ധാപൂർവ്വം പ്ലേറ്ററിൽ വയ്ക്കുക.
2. വേഗത തിരഞ്ഞെടുക്കുക: Choose the correct playback speed (33 or 45 RPM) using the speed selector buttons on the turntable.
3. Adjust Pitch (Optional): Use the pitch control slider to fine-tune the playback speed if needed.
4. Lift the Tonearm: ക്യൂയിംഗ് ലിവർ ഉപയോഗിച്ച് ടോൺആം സൌമ്യമായി ഉയർത്തുക.
5. Position the Stylus: Carefully move the tonearm over the desired starting groove of the record.
6. Lower the Tonearm: ക്യൂയിംഗ് ലിവർ പതുക്കെ താഴ്ത്തി സ്റ്റൈലസ് റെക്കോർഡിൽ വയ്ക്കുക. സംഗീതം പ്ലേ ചെയ്യാൻ തുടങ്ങും.
7. പ്ലേബാക്ക് നിർത്തുന്നു: At the end of the record, or when you wish to stop, lift the tonearm using the cueing lever, return it to the tonearm rest, and lower the cueing lever.

3.3 USB റെക്കോർഡിംഗ്

To digitize your vinyl collection, connect the turntable to your computer via the USB cable. You will need third-party audio recording software (e.g., Audacity, available online) to capture the audio. Follow the instructions provided with your chosen software for recording and saving your vinyl tracks.

4. പരിപാലനം

4.1 സ്റ്റൈലസ് വൃത്തിയാക്കൽ

A clean stylus is crucial for optimal sound quality and to prevent damage to your records. Use a soft brush designed for stylus cleaning, brushing gently from back to front (never side to side or front to back). Clean the stylus regularly, especially before and after each listening session.

4.2 Cleaning the Turntable Unit and Dust Cover

Wipe the turntable unit and dust cover with a soft, dry, lint-free cloth. For stubborn marks, a slightly damp cloth can be used, followed by immediate drying. Avoid using abrasive cleaners, solvents, or chemical sprays, as these can damage the finish.

4.3 Replacing the Stylus/Cartridge

The stylus has a limited lifespan and should be replaced after approximately 300-500 hours of playback, or if you notice a degradation in sound quality. Refer to the cartridge manufacturer's instructions for specific stylus replacement procedures. If replacing the entire cartridge, ensure the new cartridge is compatible with your tonearm and follow the tonearm balancing and anti-skate adjustment steps in Section 2.2.

5. പ്രശ്‌നപരിഹാരം

6 സ്പെസിഫിക്കേഷനുകൾ

7. വാറൻ്റിയും പിന്തുണയും

For warranty information and technical support, please refer to the official Lenco website or contact your local Lenco distributor. Keep your proof of purchase for warranty claims. Information regarding spare parts availability and software updates is not available in this document; please consult the manufacturer's official resources for the most current details.
