ആമുഖം

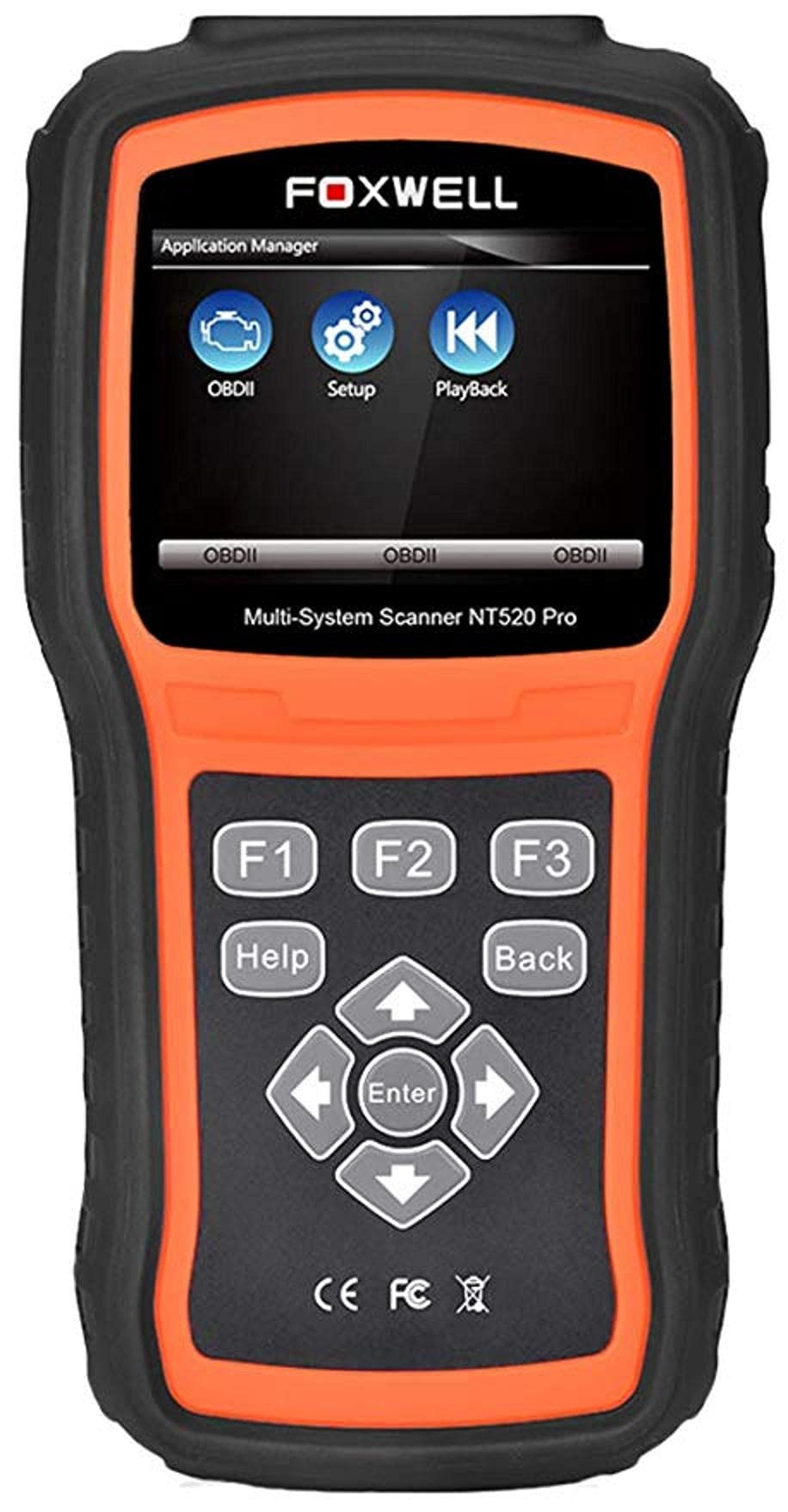

The Foxwell NT520 PRO is a professional-grade car fault diagnostic tool designed to help users identify and resolve issues in various vehicle systems. This device offers comprehensive diagnostic functions, including reading and clearing fault codes, viewing live data streams, and performing specialized tests and coding functions. It supports a wide range of car makes and models equipped with an OBD II - 16 pin connector.
1. സജ്ജീകരണം
1.1 പാക്കേജ് ഉള്ളടക്കം
- Foxwell NT520 PRO Diagnostic Tool
- OBD II ഡയഗ്നോസ്റ്റിക് കേബിൾ
- USB Cable (for updates and data transfer)
- ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)
1.2 Initial Device Power-Up
- Connect the OBD II diagnostic cable to the NT520 PRO device.
- Locate the vehicle's OBD II port, typically found under the dashboard on the driver's side.
- Plug the diagnostic cable into the vehicle's OBD II port. The device should power on automatically. If not, ensure the vehicle's ignition is in the ON position.
1.3 സോഫ്റ്റ്വെയർ അപ്ഡേറ്റുകൾ
The NT520 PRO offers free updates for one selected car brand. Additional brands (up to five) can be added via internet for a fee. Regular software updates ensure compatibility with newer vehicle models and provide access to the latest diagnostic features.
- നൽകിയിരിക്കുന്ന USB കേബിൾ ഉപയോഗിച്ച് ഒരു കമ്പ്യൂട്ടറിലേക്ക് ഉപകരണം ബന്ധിപ്പിക്കുക.
- Install the Foxwell update client software on your computer (refer to the official Foxwell website for download).
- Follow the on-screen instructions in the update client to register your device and perform software updates.
2. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The NT520 PRO features a color screen for easy navigation and data display.
2.1 അടിസ്ഥാന നാവിഗേഷൻ
- Use the arrow keys to navigate through menus.
- Press the 'Enter' or 'OK' button to select an option.
- Press the 'Back' or 'Exit' button to return to the previous screen.
2.2 ഡയഗ്നോസ്റ്റിക് പ്രവർത്തനങ്ങൾ
The device supports diagnostics for most available control units in a vehicle, including:
- എഞ്ചിൻ കൺട്രോൾ മൊഡ്യൂൾ (ECM)
- ട്രാൻസ്മിഷൻ കൺട്രോൾ മൊഡ്യൂൾ (TCM)
- ആൻ്റി ലോക്ക് ബ്രേക്കിംഗ് സിസ്റ്റം (എബിഎസ്)
- എയർബാഗ് സിസ്റ്റം
- ബോഡി കൺട്രോൾ മൊഡ്യൂൾ (BCM)
2.2.1 തകരാർ കോഡുകൾ വായിക്കുകയും മായ്ക്കുകയും ചെയ്യുന്നു
- From the main menu, select 'Diagnostics' or 'Scan'.
- Choose the vehicle make and model.
- Select the desired control unit (e.g., Engine, ABS).
- 'കോഡുകൾ വായിക്കുക' തിരഞ്ഞെടുക്കുക view current and stored Diagnostic Trouble Codes (DTCs).
- Select 'Clear Codes' to erase the detected fault codes. This will also turn off the Malfunction Indicator Lamp (MIL) if the fault is no longer present.
2.2.2 ലൈവ് ഡാറ്റ സ്ട്രീം
View real-time data from various sensors and components.
- After selecting the control unit, choose 'Live Data'.
- Select the parameters you wish to monitor.
- The data will be displayed in numerical or graphical format.
2.2.3 ECU വിവരങ്ങൾ
Access information about the Electronic Control Unit.
- After selecting the control unit, choose 'ECU Information'.
- View details such as VIN, calibration ID, and software version.
2.2.4 Component Testing and Coding
The device can perform tests on various car parts and supports programming and coding for different components.
- Component Tests: Select 'Active Test' or 'Component Test' from the menu to activate specific components and check their functionality.
- Programming and Coding: This function allows for programming and coding of various parts. Use with caution and only if you are familiar with the specific vehicle's requirements.
- Key Coding: For certain models, the device supports key coding functionality. Refer to your vehicle's service manual for specific procedures.
3. പരിപാലനം
3.1 ഉപകരണ പരിപാലനം
- ഉപകരണം വൃത്തിയായും പൊടിയിൽ നിന്നും ഈർപ്പത്തിൽ നിന്നും മുക്തമായും സൂക്ഷിക്കുക.
- ഉപയോഗത്തിലില്ലാത്തപ്പോൾ തണുത്തതും ഉണങ്ങിയതുമായ സ്ഥലത്ത് ഉപകരണം സൂക്ഷിക്കുക.
- ഉപകരണം ഉപേക്ഷിക്കുകയോ ശക്തമായ ആഘാതങ്ങൾക്ക് വിധേയമാക്കുകയോ ചെയ്യരുത്.
- Do not use harsh chemicals for cleaning; a soft, damp തുണി മതി.
3.2 സോഫ്റ്റ്വെയർ പരിപാലനം
Regularly check for and install software updates to ensure optimal performance and compatibility with the latest vehicle models. Refer to section 1.3 for update instructions.
4. പ്രശ്നപരിഹാരം
4.1 ഉപകരണം ഓണാകുന്നില്ല
- Ensure the OBD II cable is securely connected to both the device and the vehicle's OBD II port.
- Verify that the vehicle's ignition is in the ON position.
- Check the vehicle's fuse for the OBD II port (consult your vehicle's owner's manual).
4.2 ആശയവിനിമയ പിശക്
- Confirm the vehicle supports the OBD II protocol (most vehicles manufactured after 1996 do).
- Ensure the diagnostic cable is not damaged.
- Try connecting to a different vehicle to rule out a vehicle-specific issue.
- Update the device software to the latest version.
4.3 തെറ്റായ പ്രവർത്തന സൂചകം എൽamp (MIL) Remains On
After clearing fault codes, if the MIL (Check Engine Light) remains illuminated, it indicates that the underlying fault has not been resolved or a new fault has occurred. Address the root cause of the fault before attempting to clear codes again.
5 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| നിർമ്മാതാവ് | ഫോക്സ്വെൽ |
| ബ്രാൻഡ് | ഫോക്സ്വെൽ |
| മോഡൽ നമ്പർ | 111111111111 |
| നിർമ്മാതാവിൻ്റെ ഭാഗം നമ്പർ | 111111111111 |
| പവർ ഉറവിടം | കോർഡഡ് ഇലക്ട്രിക് |
| ഇനത്തിൻ്റെ ഭാരം | 818 ഗ്രാം |
| ഷിപ്പിംഗ് അളവുകൾ | 21.2 x 17.8 x 8.2 സെ.മീ |
| ASIN | B092326PXZ |
| ആദ്യം ലഭ്യമായ തീയതി | ഏപ്രിൽ 8, 2021 |
6. വാറൻ്റിയും പിന്തുണയും
6.1 ഉൽപ്പന്ന വാറന്റി
Please refer to the warranty card included with your product or visit the official Foxwell website for detailed warranty information. Warranty terms typically cover manufacturing defects for a specified period from the date of purchase.
6.2 സാങ്കേതിക പിന്തുണ
For technical assistance, software updates, or troubleshooting not covered in this manual, please contact Foxwell customer support through their official website or authorized service centers. Have your product model and serial number ready when contacting support.
