1. ആമുഖം
Thank you for choosing the iMaihom 100W LED Security Light. This manual provides essential information for the safe installation, operation, and maintenance of your new floodlight. Please read these instructions thoroughly before installation and retain them for future reference.
2 സുരക്ഷാ വിവരങ്ങൾ
- വൈദ്യുത അപകടം: Installation requires working with electrical wiring. If you are not qualified, consult a licensed electrician.
- വൈദ്യുതി വിച്ഛേദിക്കൽ: Always disconnect power at the circuit breaker before installing, servicing, or removing the fixture.
- ഗ്രൗണ്ടിംഗ്: Ensure the fixture is properly grounded to avoid electrical shock.
- വാല്യംtage: This fixture is designed for 120V AC power supply. Do not connect to any other voltage.
- മൗണ്ടിംഗ്: Mount the fixture securely to a sturdy surface.
- ചൂട്: The LED light heads can become warm during operation. Avoid touching them directly.
- നേത്ര സംരക്ഷണം: പ്രകാശിക്കുമ്പോൾ LED പ്രകാശ സ്രോതസ്സിലേക്ക് നേരിട്ട് നോക്കരുത്.
3. ഉൽപ്പന്ന സവിശേഷതകൾ
- 100W 9000LM Super Bright: Emits a powerful cold white light (6000K) to illuminate large outdoor areas.
- Dusk to Dawn Photocell: Built-in sensitive photocell automatically turns the light on at nightfall and off at daybreak.
- 3 Adjustable Heads: Three independently adjustable light heads provide a wide lighting angle of up to 270°, allowing for customized coverage.
- Full Metal Design & IP65 Waterproof: Constructed from durable aluminum with a fin-shaped design for efficient heat dissipation. IP65 rating ensures resistance to dust and water, suitable for various weather conditions.
Image: The iMaihom 100W LED Security Light provides superior brightness compared to lower wattage alternatives, effectively illuminating a wide outdoor area.
Image: The light's photocell sensor enables automatic operation, turning off during the day and on at night.

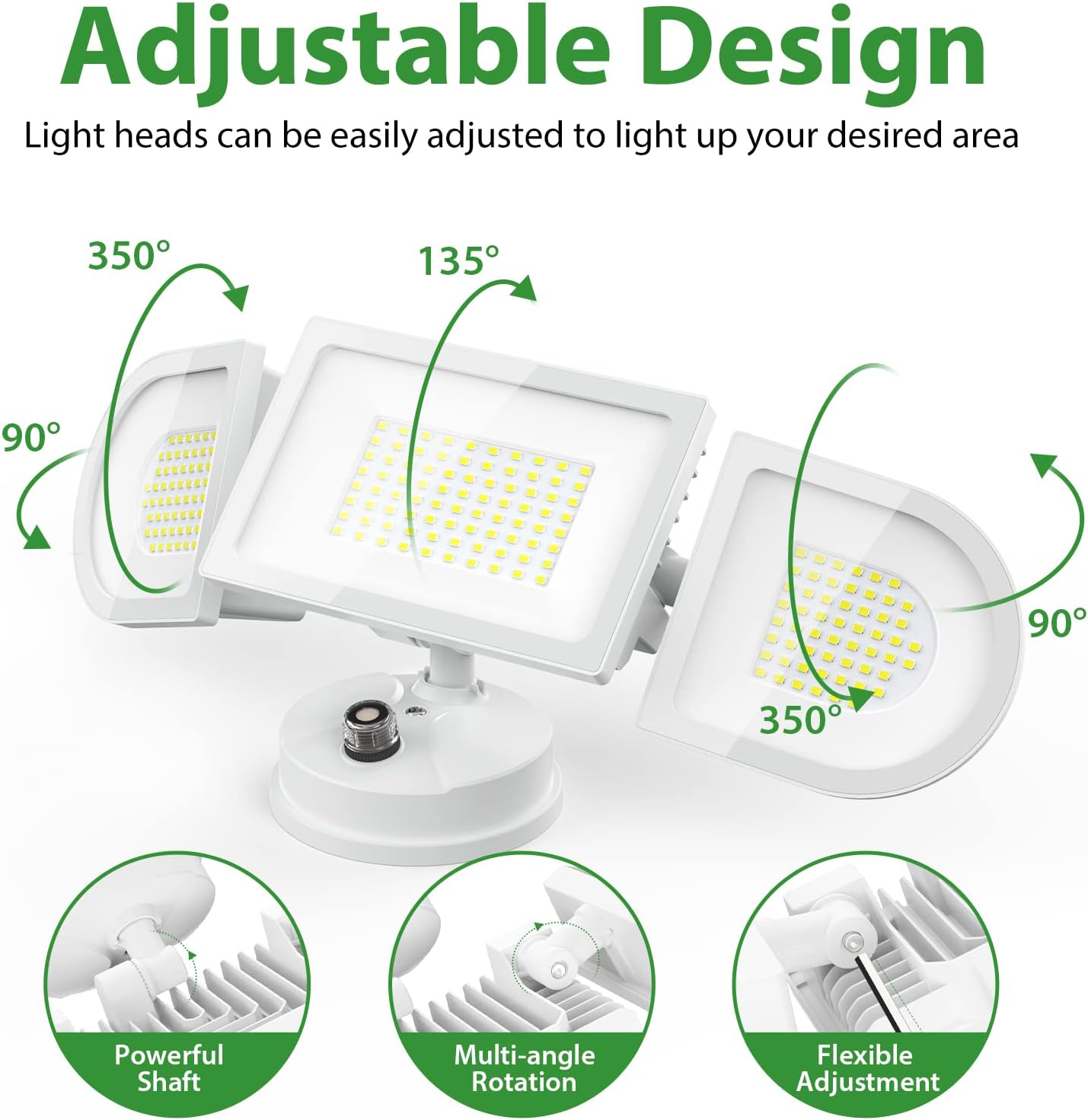

Image: The adjustable heads allow for precise light direction, covering a wide area with flexible rotation and tilt.
Image: The IP65 waterproof rating ensures the light's durability and performance in various outdoor weather conditions.
ഉൽപ്പന്നം കഴിഞ്ഞുview വീഡിയോ
വീഡിയോ: ഈ വീഡിയോയിൽ ഒരു ഓവർ നൽകുന്നുview of the iMaihom 100W Dusk to Dawn Security Light, highlighting its key features and benefits for outdoor lighting.
4. പാക്കേജ് ഉള്ളടക്കം
ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ഘടകങ്ങളും നിലവിലുണ്ടെന്ന് ഉറപ്പാക്കുക:
- 1 x iMaihom 100W LED Security Light
- 1 x മൗണ്ടിംഗ് പ്ലേറ്റ്
- 1 x ഗാസ്കറ്റ്
- 1 x Black Photocell Cap
- 1 x EVA Washer (for photocell)
- 1 x Mounting Hardware Kit (screws, wire nuts)
- 1 x ഉപയോക്തൃ മാനുവൽ
5. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
പ്രധാനപ്പെട്ടത്: Ensure power is turned OFF at the circuit breaker before starting installation.
5.1 മൗണ്ടിംഗ് ഓപ്ഷനുകൾ
The fixture can be mounted on a wall or under an eave.
5.2 ഇൻസ്റ്റലേഷൻ ഘട്ടങ്ങൾ
- വയറിംഗ് തയ്യാറാക്കുക: Pull the electrical wires from the junction box through the center hole of the mounting plate.
- സുരക്ഷിത മൗണ്ടിംഗ് പ്ലേറ്റ്: Attach the mounting plate to the junction box using the provided screws. Ensure it is firmly secured.
- വയറുകൾ ബന്ധിപ്പിക്കുക: Connect the fixture's wires to your household wiring using the wire nuts:
- Black (Live Wire) വരെ Black (Live Wire)
- വെള്ള (ന്യൂട്രൽ വയർ) വരെ വെള്ള (ന്യൂട്രൽ വയർ)
- Green/Yellow (Ground Wire) വരെ Green/Bare Copper (Ground Wire)
- ഫിക്സ്ചർ അറ്റാച്ചുചെയ്യുക: Align the fixture with the mounting plate and secure it with the central screw. Ensure the gasket is properly seated to maintain weather resistance.
- ലൈറ്റ് ഹെഡ്സ് ക്രമീകരിക്കുക: Loosen the screws on the light heads to adjust their angle and direction as desired. Tighten the screws once adjusted.
- പവർ പുന ore സ്ഥാപിക്കുക: സർക്യൂട്ട് ബ്രേക്കറിൽ പവർ ഓണാക്കുക.
Image: Simplified diagram illustrating the wiring and mounting process for easy installation.
Image: Product dimensions for planning installation space.
6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Your iMaihom LED Security Light offers two operating modes controlled by the photocell sensor:
6.1 Dusk to Dawn Mode (Default)
In this mode, the light automatically turns on when ambient light levels drop (at dusk/night) and turns off when ambient light levels increase (at dawn/day). No manual intervention is required.
- Ensure the transparent cap is installed on the photocell.
6.2 Switch Control Mode
To operate the light manually using a wall switch, you need to cover the photocell sensor.
- Replace the transparent cap on the photocell with the provided black cap. This blocks external light from reaching the sensor, allowing the light to be controlled by an external wall switch.
Image: Illustration of the photocell and how to switch between Dusk to Dawn and Switch Control modes using the transparent or black cap.
7. പരിപാലനം
- വൃത്തിയാക്കൽ: ലൈറ്റ് ഫിക്ചർ ഇടയ്ക്കിടെ മൃദുവായ, ഡി-ക്ലാസ് ഉപയോഗിച്ച് വൃത്തിയാക്കുക.amp തുണി. ഉരച്ചിലുകളുള്ള ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
- പരിശോധന: Regularly inspect the fixture for any damage to the wiring, housing, or light heads. If damage is found, disconnect power and have it repaired by a qualified professional.
- LED- കൾ: LED പ്രകാശ സ്രോതസ്സ് സംയോജിപ്പിച്ചിരിക്കുന്നു, ഉപയോക്താവിന് മാറ്റിസ്ഥാപിക്കാൻ കഴിയില്ല.
8. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| രാത്രി വെളിച്ചം തെളിയുന്നില്ല. | 1. പവർ ഓഫാണ്. 2. Photocell is covered or obstructed. 3. Photocell is faulty. | 1. സർക്യൂട്ട് ബ്രേക്കറും വാൾ സ്വിച്ചും പരിശോധിക്കുക. 2. Ensure photocell has clear access to ambient light. Remove any obstructions. 3. Contact customer support if photocell is suspected to be faulty. |
| പകൽ സമയത്ത് വെളിച്ചം നിലനിൽക്കും. | 1. Photocell is not receiving enough light. 2. Photocell is faulty. | 1. Ensure photocell is not in a shaded area or covered by debris. Relocate if necessary. 2. Contact customer support if photocell is suspected to be faulty. |
| വെളിച്ചം മിന്നിമറയുന്നു. | 1. Photocell is receiving reflected light or insufficient light. 2. അയഞ്ഞ വയറിംഗ് കണക്ഷൻ. | 1. Ensure no reflective surfaces are near the photocell. Replace the transparent cap with the higher black cap to reduce excess external light. If flickering persists, add the EVA washer to further filter light. 2. Disconnect power and check all wiring connections. |
Image: Visual guide for troubleshooting photocell sensitivity issues by adjusting the cap and adding an EVA washer.
9 സ്പെസിഫിക്കേഷനുകൾ
| സ്പെസിഫിക്കേഷൻ | വിശദാംശങ്ങൾ |
|---|---|
| ബ്രാൻഡ് | iMaihom |
| മോഡൽ നമ്പർ | BDD100D-3 |
| വാട്ട്tage | 100 വാട്ട്സ് |
| തെളിച്ചം | 9000 ല്യൂമെൻസ് |
| വർണ്ണ താപനില | 6000 കെൽവിൻ (ഡേലൈറ്റ് വൈറ്റ്) |
| മെറ്റീരിയൽ | അലുമിനിയം, ലോഹം |
| ജല പ്രതിരോധ നില | IP65 വാട്ടർപ്രൂഫ് |
| പവർ ഉറവിടം | കോർഡഡ് ഇലക്ട്രിക് |
| വാല്യംtage | 120 വോൾട്ട് (എസി) |
| ഇൻസ്റ്റലേഷൻ തരം | മതിൽ മൗണ്ട് |
| ഉൽപ്പന്ന അളവുകൾ | 18"L x 7"W x 4"H |
| ഇനത്തിൻ്റെ ഭാരം | 4.07 പൗണ്ട് |
| പ്രത്യേക ഫീച്ചർ | Dusk till Dawn, Photocell |
10. വാറൻ്റിയും പിന്തുണയും
iMaihom products are designed for quality and reliability. For warranty information or technical support, please refer to the product packaging or contact iMaihom customer service directly through their official website or the retailer where the product was purchased. Please have your model number (BDD100D-3) and purchase date available when contacting support.
